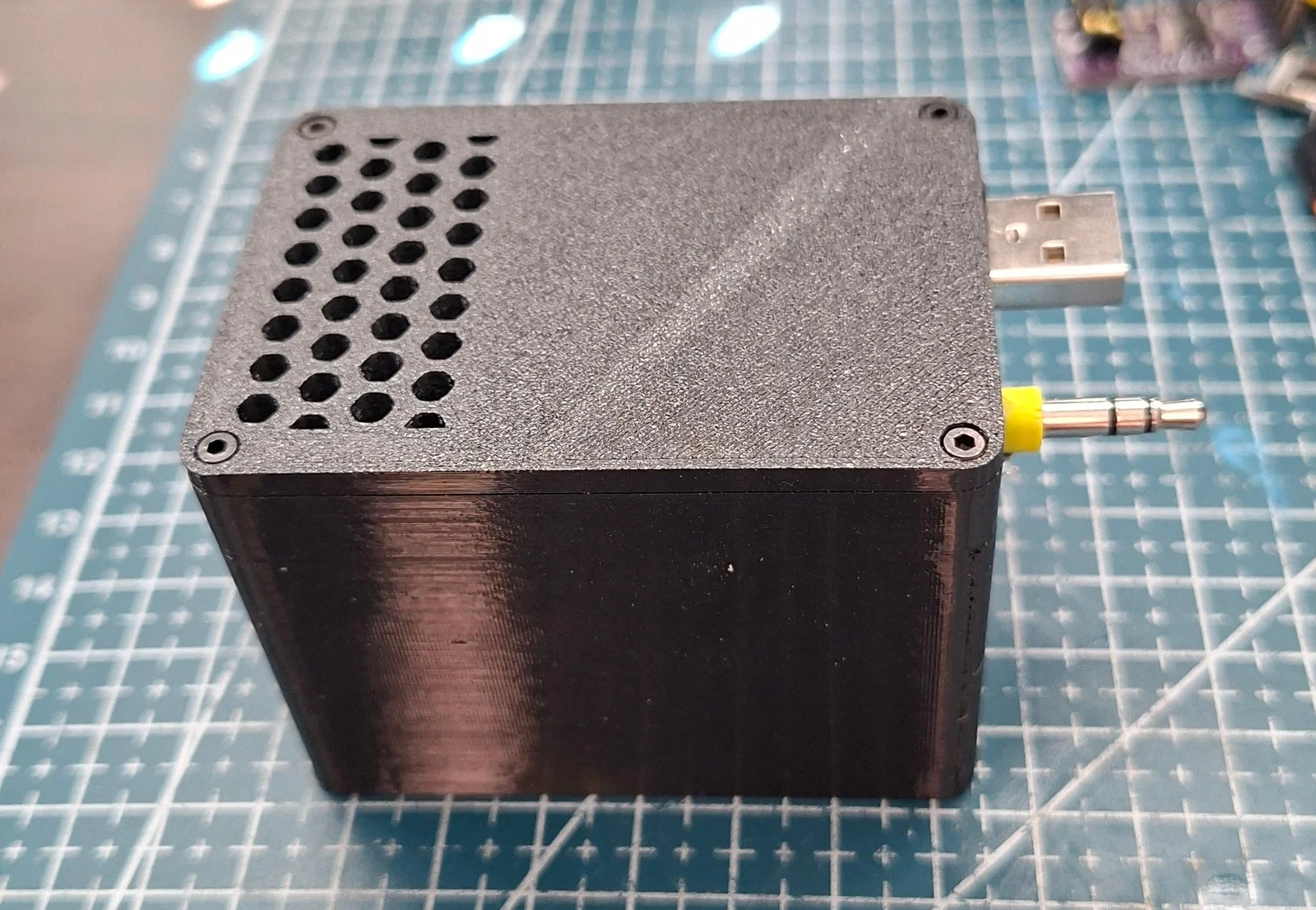

Vỏ hộp ESP32 cho JBL Partybox 320 (ESP32 enclosure)

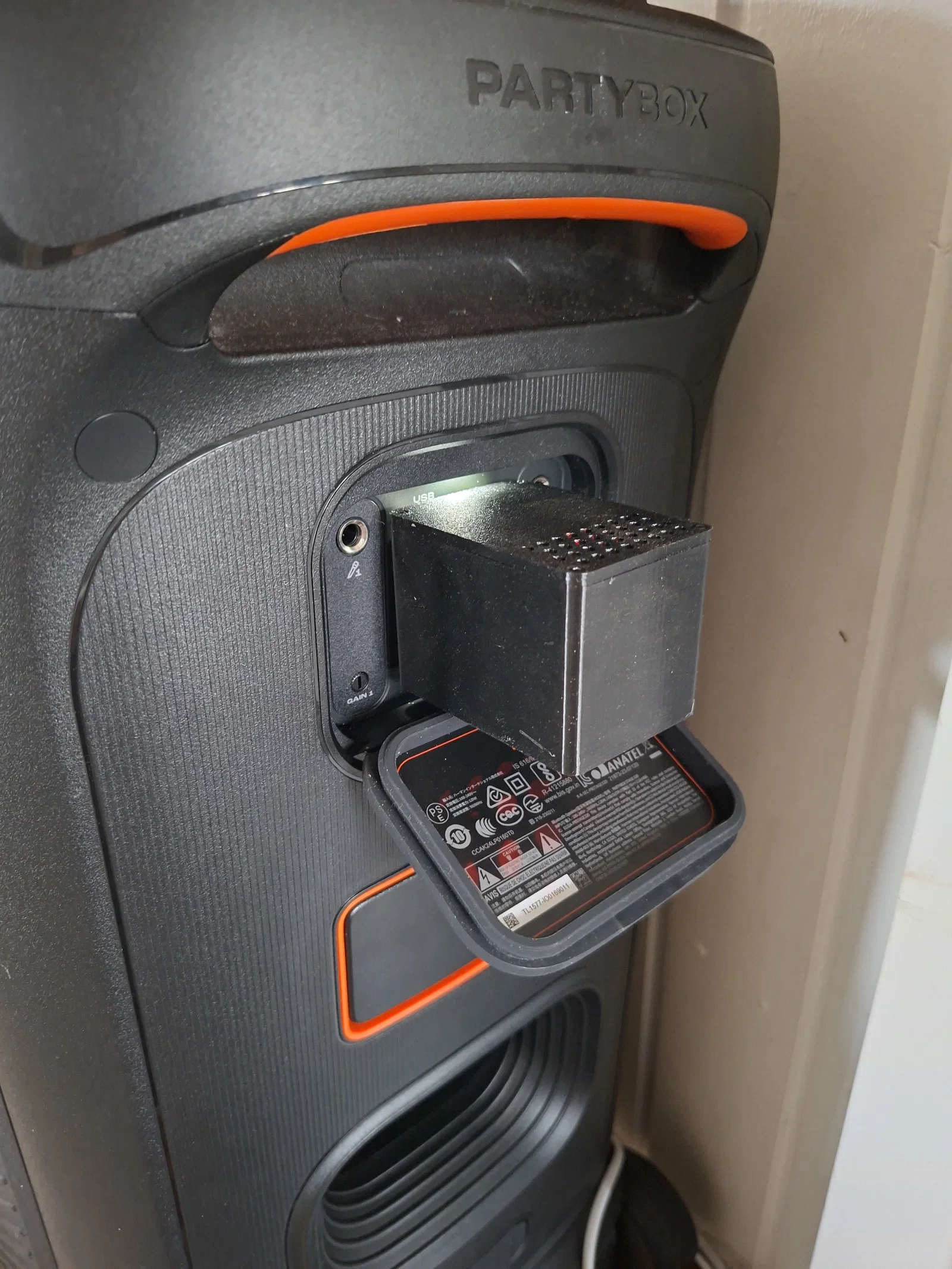

Bạn có thể cắm cái hộp nhỏ này trực tiếp vào cổng USB/3,5mm phía sau JBL Partybox để biến nó thành loa điều khiển bằng ESP32, tích hợp HomeAssistant/MusicAssistant. Mình làm nó cho con Stage 320 mình đang dùng. Có thể vừa hoặc không vừa các mẫu khác. Khoảng cách giữa USB và 3,5mm nên khoảng 23mm (tâm-tới-tâm) là sẽ vừa.

Thiết lập in không quá quan trọng. Mình in 2 walls, 10% crosshatch là đã đủ cứng cáp. Không cần supports nếu slicer của bạn có sacrificial layer cho các lỗ counterbore. Nếu không thì bạn cần supports nhỏ cho các lỗ trên nắp. Có vài lỗ để thoáng/giải nhiệt. Bạn có thể cần chỉnh lại kích thước lỗ cho connector tùy theo loại bạn dùng.

Cẩn thận đừng va chạm hoặc làm hộp bị chịu lực khi đã cắm vào, vì có thể làm gãy connector!

Bạn sẽ cần:

• ESP32 S3-R16N8

• PCM5102 DAC (hoặc tương tự)

• USB-A connector

• dây audio 3,5mm rất ngắn

• dây dupont ngắn (hoặc hàn dây ngắn nối thẳng giữa esp và dac)

• ốc 2mm đầu cap head

Lắp ráp rất đơn giản. Chỉ cần nối dây dupont hoặc dây hàn giữa DAC và ESP. Nên để dây càng ngắn càng tốt để nhét vừa trong enclosure. Mình dùng pinout:

• 3V3 -> VIN

• GND -> GND

• BCK -> GPIO4

• DIN -> GPIO5

• LRCK -> GPIO6

• USB+ -> 5V

• USB- -> GND

Dùng một ít keo nến (hot-melt glue) để cố định linh kiện. Mình đặt DAC ở phía sau. Sau đó dùng thêm keo để giữ các connector đúng vị trí. Đầu 3,5mm cần thò ra khoảng 5mm, nhưng còn tùy connector của bạn nên bạn cần đo thực tế. Mình cũng khuyên dùng keo nến ở đây để sau này cần tháo ra thì dễ hơn. Nhớ đặt USB đúng chiều. Khi đã xác nhận connector vừa khít thì bắt nắp lại bằng ốc 2mm đầu cap head, hoặc chấm một giọt keo nếu bạn không định mở lại sau này.

Mình có đính kèm một file yaml cho ESPHome (đã đổi tên sang .txt vì printables hình như không nhận yaml) để bạn dùng làm nền tảng cho cấu hình của bạn.
