Enclosure IKEA LACK (Ender 3 S1) + kệ sấy Photon Mono X2

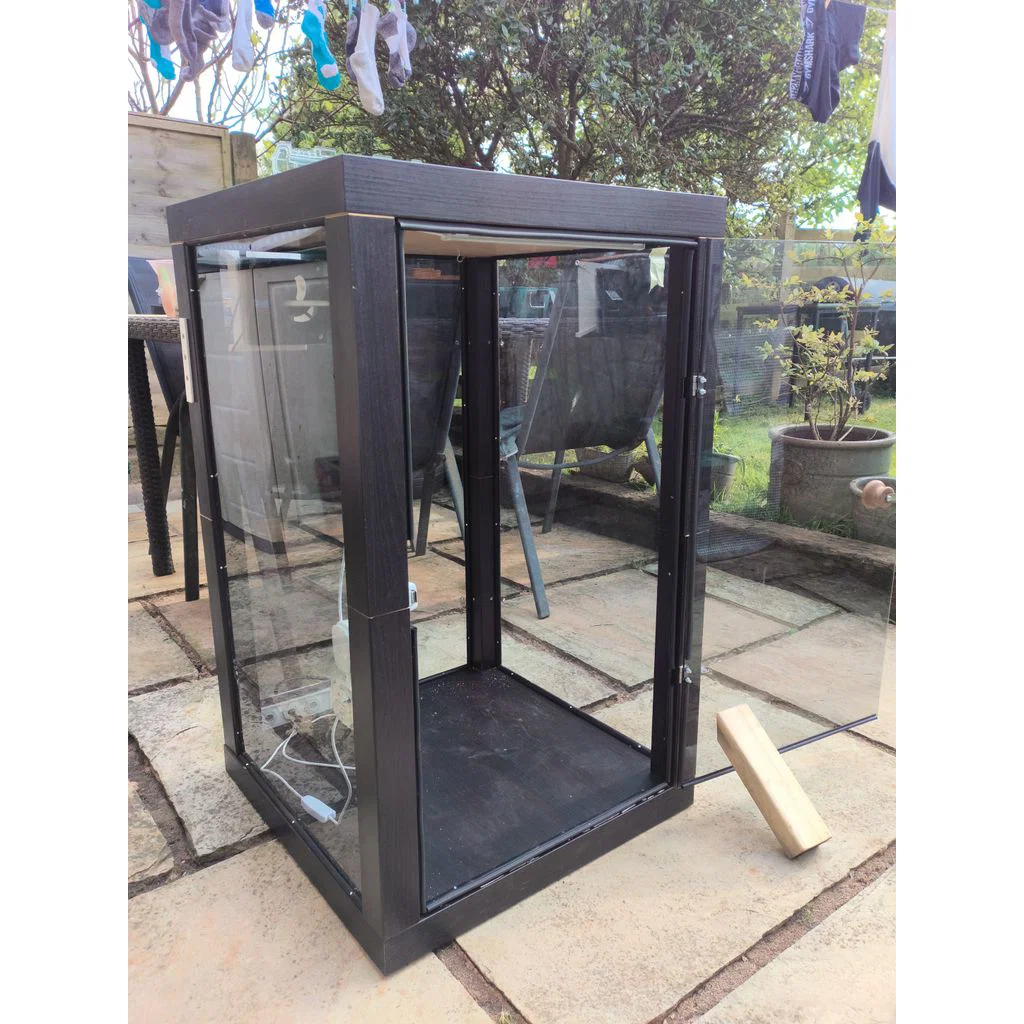

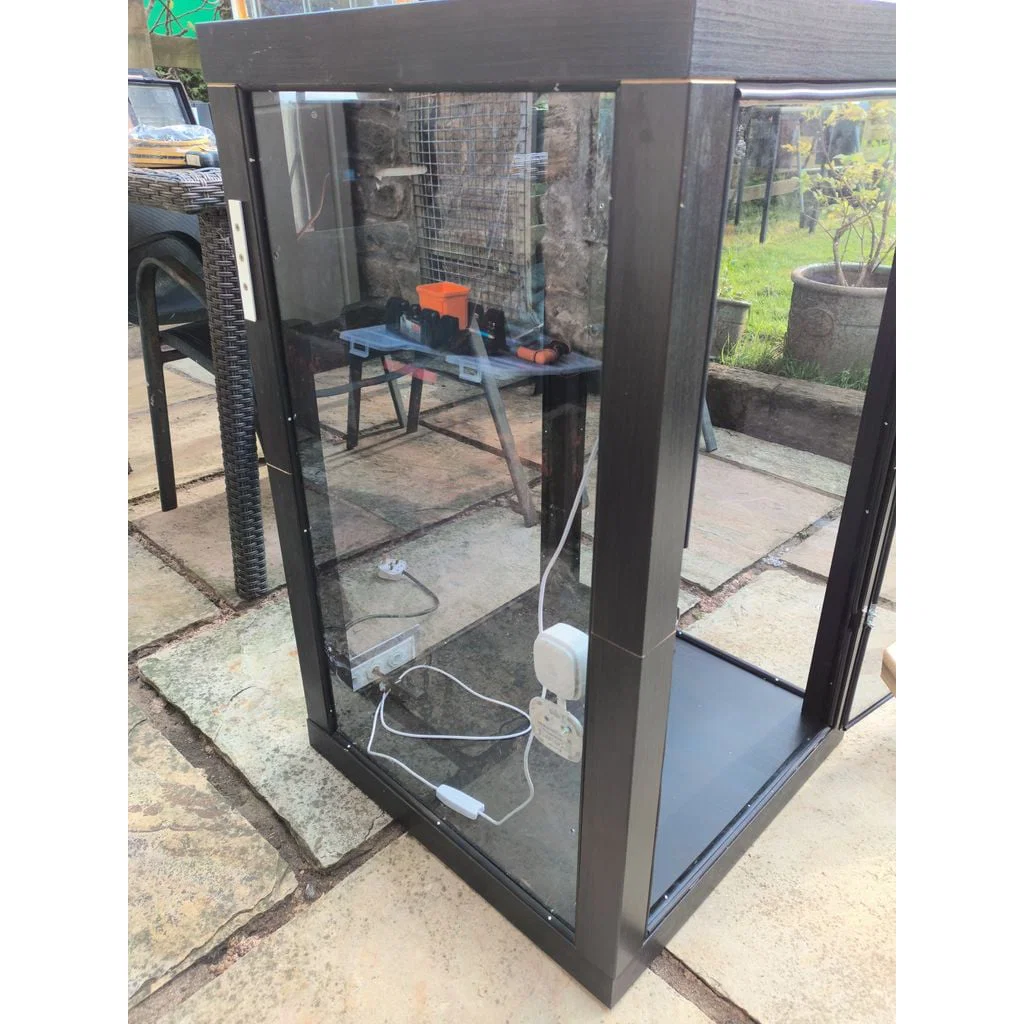

Một cái vỏ (enclosure) cho Ender 3 S1, làm từ 2 bàn cà phê IKEA LACK và vài tấm acrylic.

Các món bạn cần chuẩn bị:

• 2 bàn IKEA Lack Tables

• 4 tấm acrylic từ cut my plastic

• 1 door knob

• 1 cabinet magnetic latch

• 3 25mm cable glands

• 2 door hinges

• 4 ốc và tán M4 (cho bản lề)

• ~10 thanh nẹp góc 6x6x2400mm

• Đinh

• Gioăng/ron cửa (cho cửa và các vị trí gắn quạt hút/ống hút mùi)

Dụng cụ cần có:

• Máy khoan và mũi khoan

• Cưa cắt góc (mitre saw) / hộp cắt góc (mitre box)

• Búa

• Cờ lê

• Tua vít

Hướng dẫn

• Lắp ráp 1 cái bàn IKEA.

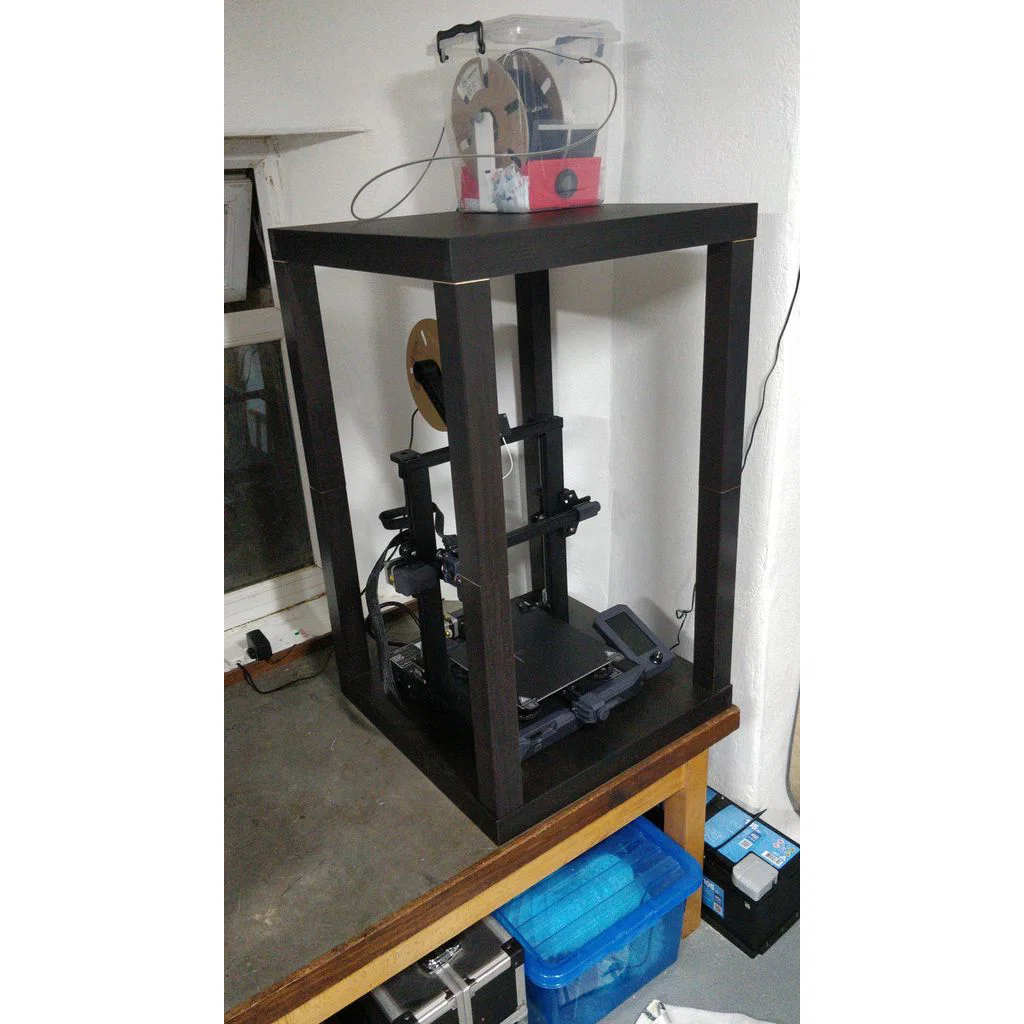

• Gắn chân của cái bàn IKEA còn lại lên mặt trên của cái bàn IKEA kia.

• Cố định 2 cái bàn lại với nhau (keo, vít, v.v.; mình bắt vít chúng lại với nhau).

• Đo rồi cắt các thanh nẹp góc cho từng mặt theo kích thước bằng mitre box. Bạn sẽ cần 8 miếng cho mỗi bên hông và mặt lưng (lớp trong và lớp ngoài), và 4 miếng cho mặt trước (lớp trong).

• Đóng (đinh) các nẹp góc bên ngoài sao cho chúng chạy dọc theo các đường ghép của bàn. Lúc này có thể để sẵn các tấm acrylic ở bên trong vỏ cho dễ canh.

• Cố định các tấm acrylic vào khung bằng cách đóng các nẹp góc phía trong.

• Dùng silicone để trám kín mọi lỗ hở.

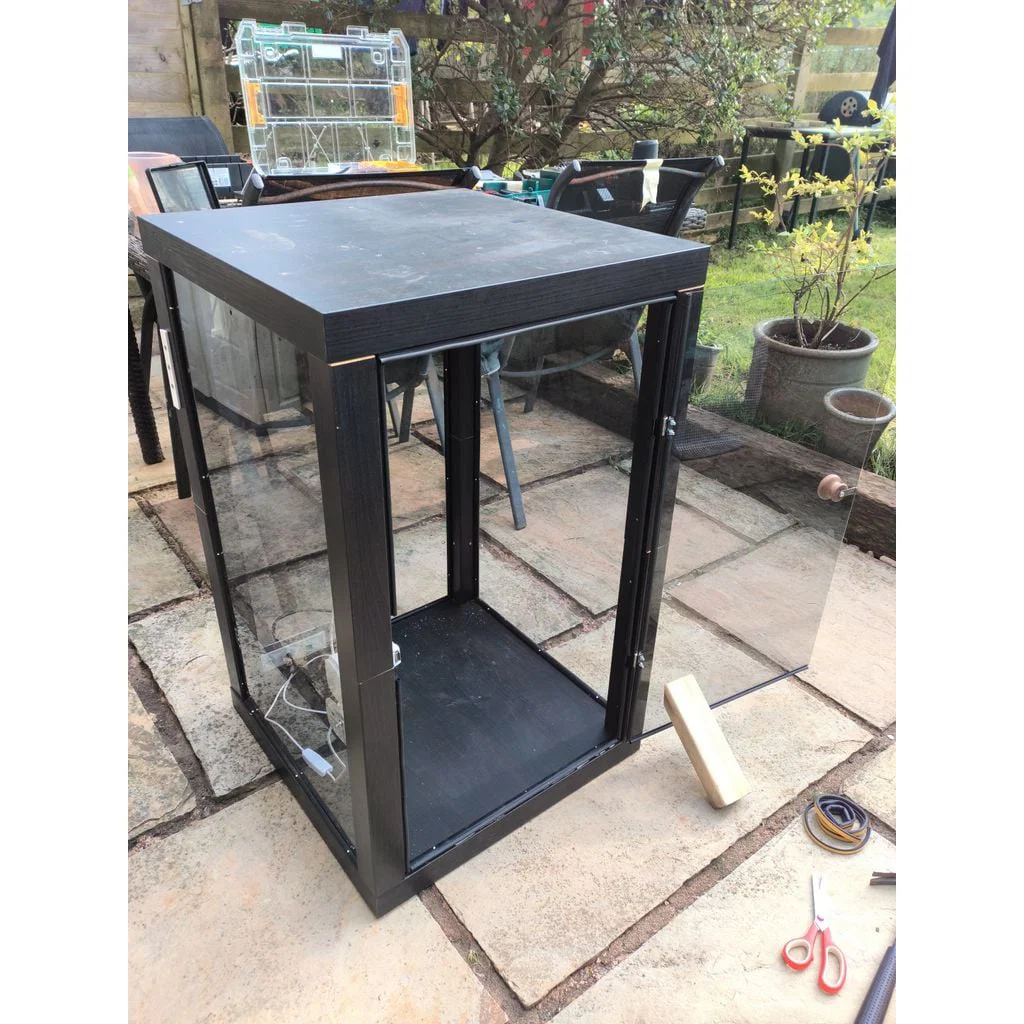

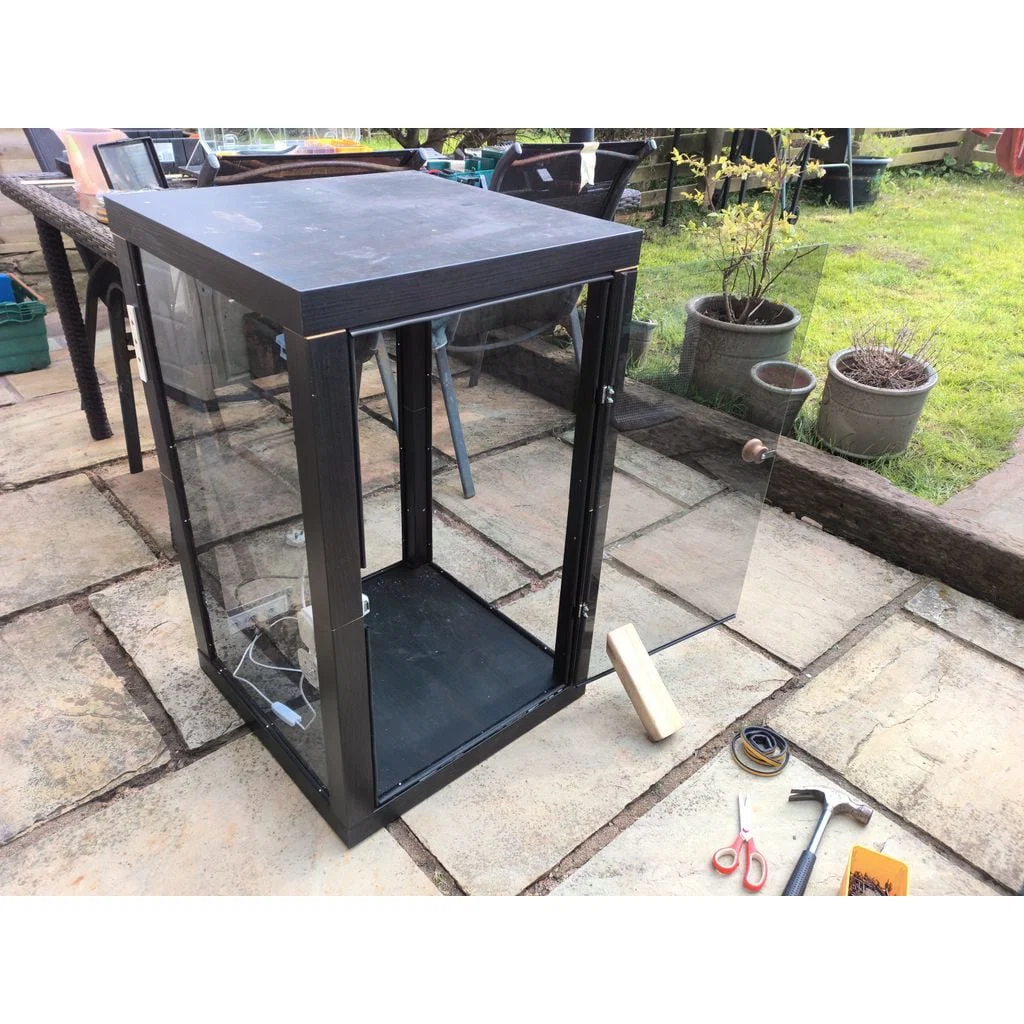

• Gắn bản lề lên tấm acrylic mặt trước rồi bắt vào khung bằng vài con vít.

• Gắn chốt nam châm tủ (magnetic latch) lên khung. Khoan 2 lỗ trên tấm acrylic cho miếng nam châm. Gắn tay nắm cửa vào một trong các con ốc.

• Đóng các nẹp góc phía trong cho cánh cửa trước.

• Dán gioăng/ron lên các nẹp góc của cửa trước và lên cánh cửa.

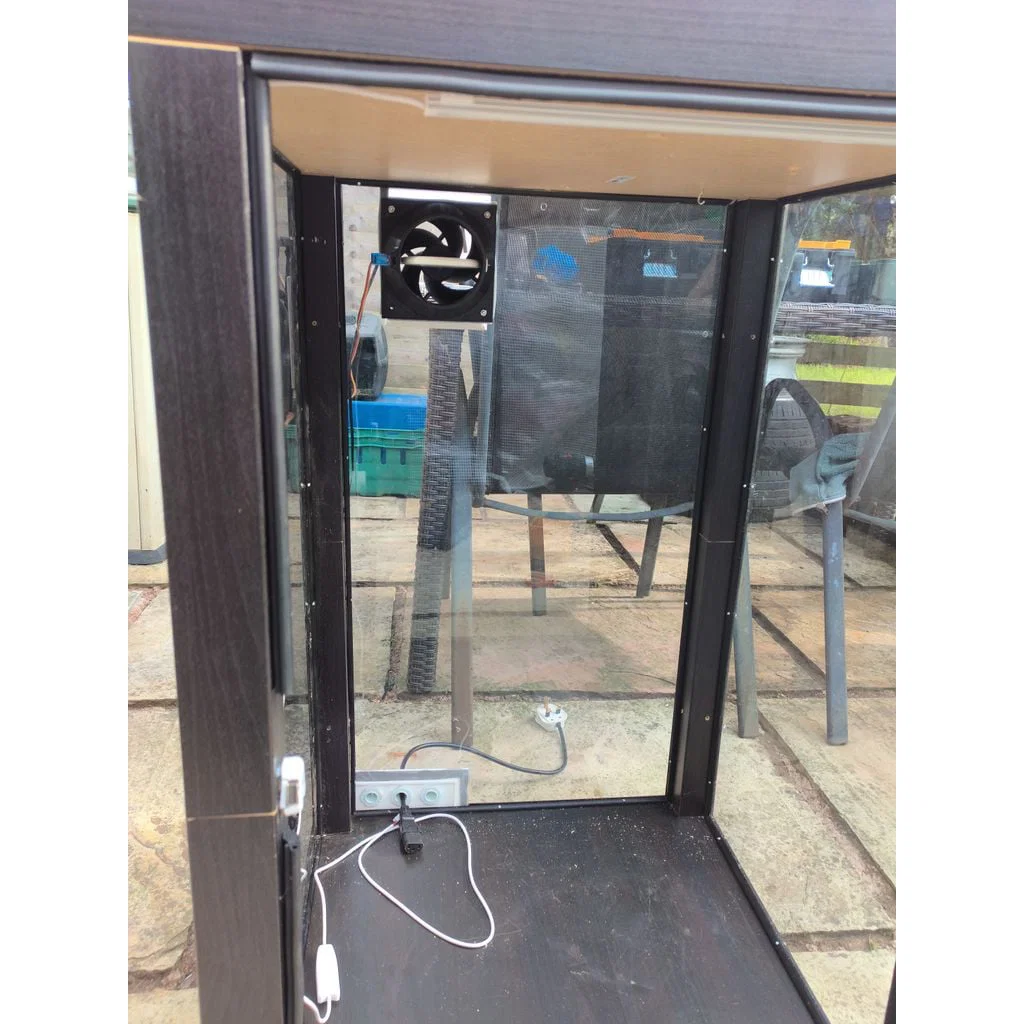

• Gắn các quạt hút/ống hút mùi (fume extractors) vào tấm acrylic phía sau. Dùng gioăng/ron để làm kín quạt với khung cho chuẩn.

• Xong!

29/3/2023 : Đặt mua bàn IKEA Lack và acrylic.

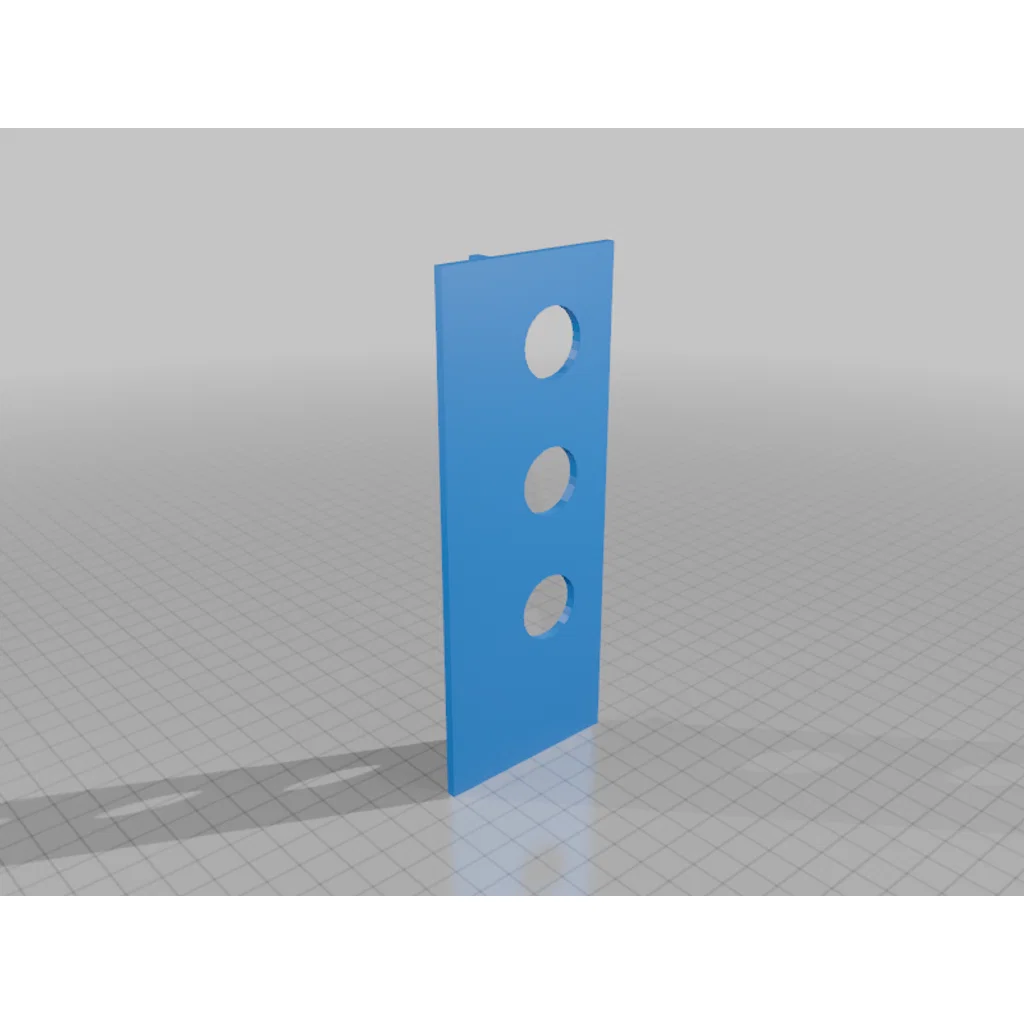

23/03/2025 V1: Làm thêm nắp che phía sau

28/06/2025 V1.1: Tăng đường kính lỗ từ 20mm lên 20.5mm

26/04/26 : Thật sự hoàn thiện enclosure (mất có vài năm thôi lol).

05/05/26: Chỉnh lại thiết kế để bạn không cần Autodesk Inventor vẫn xem được các part.
