Fishing Benchy Wind Chimes – Chuông gió Benchy câu cá

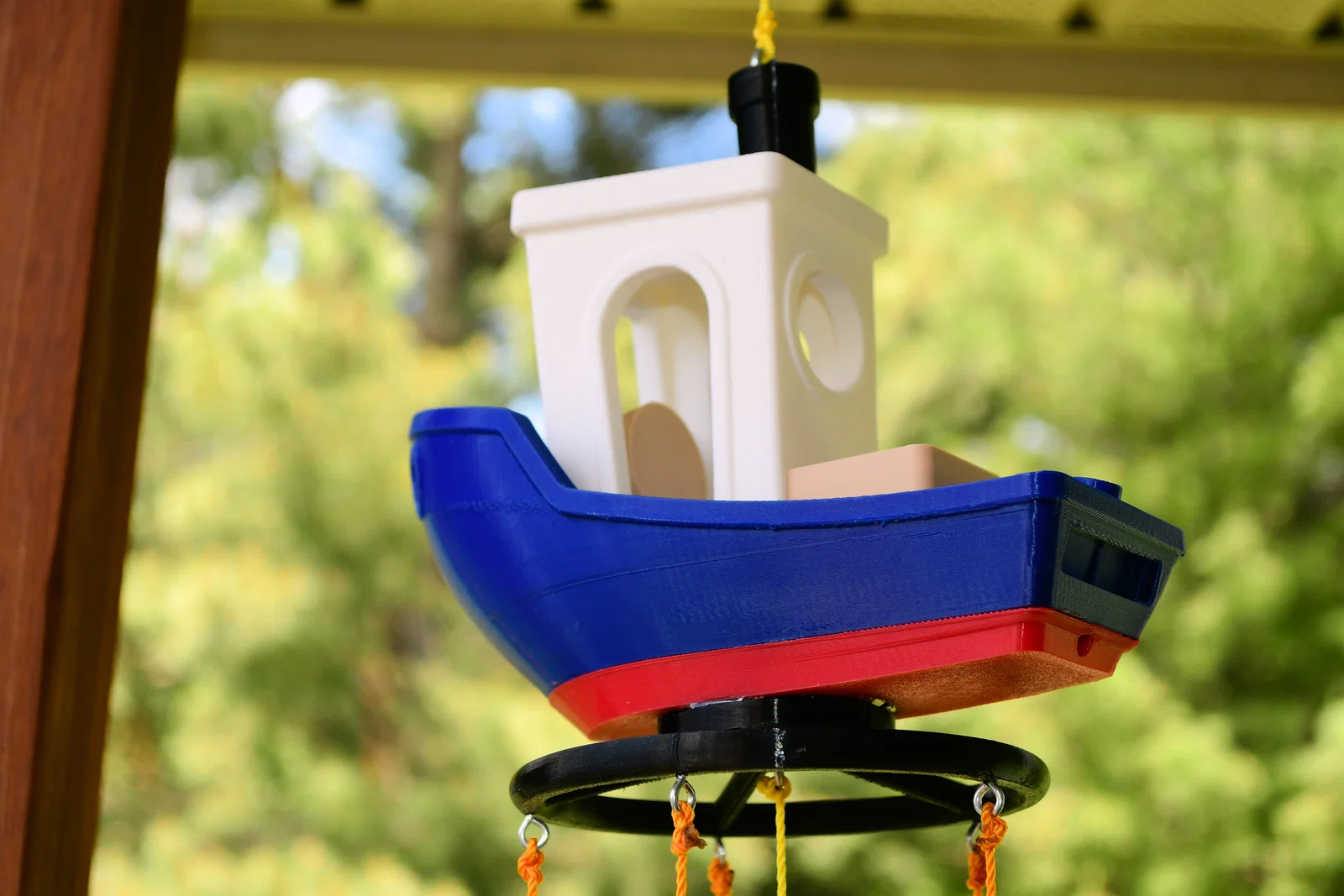

Dự án này kết hợp chiếc Benchy kinh điển của dân 3D printing với bộ wind chimes lấy cảm hứng từ phao câu cá—và đặc biệt là có chỉnh tông theo nốt nhạc thật. Phần mount Benchy là một bản remix mà mình đã scale lên 3× để đỡ được toàn bộ cụm chuông và nhìn “đã” hơn khi trưng bày.

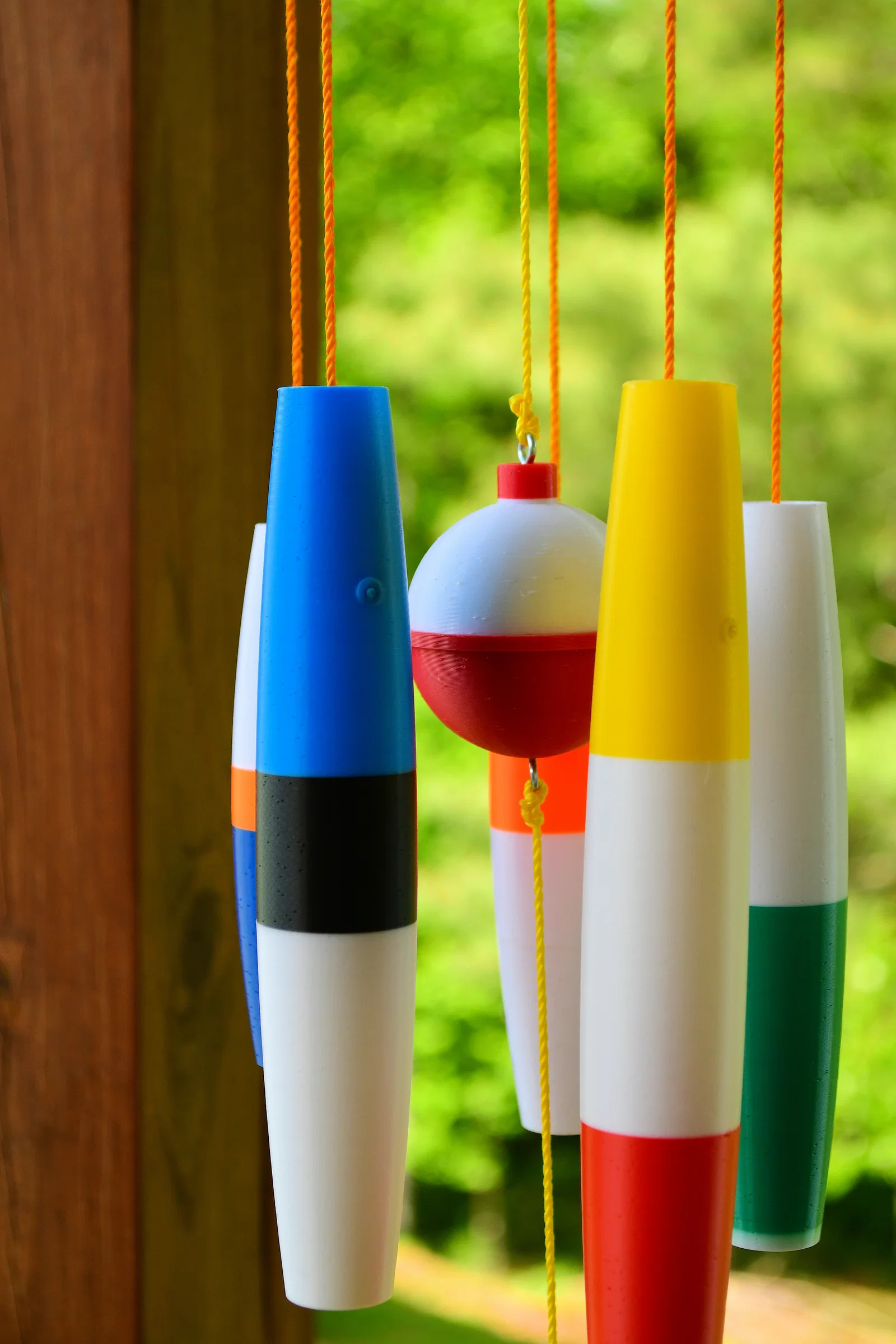

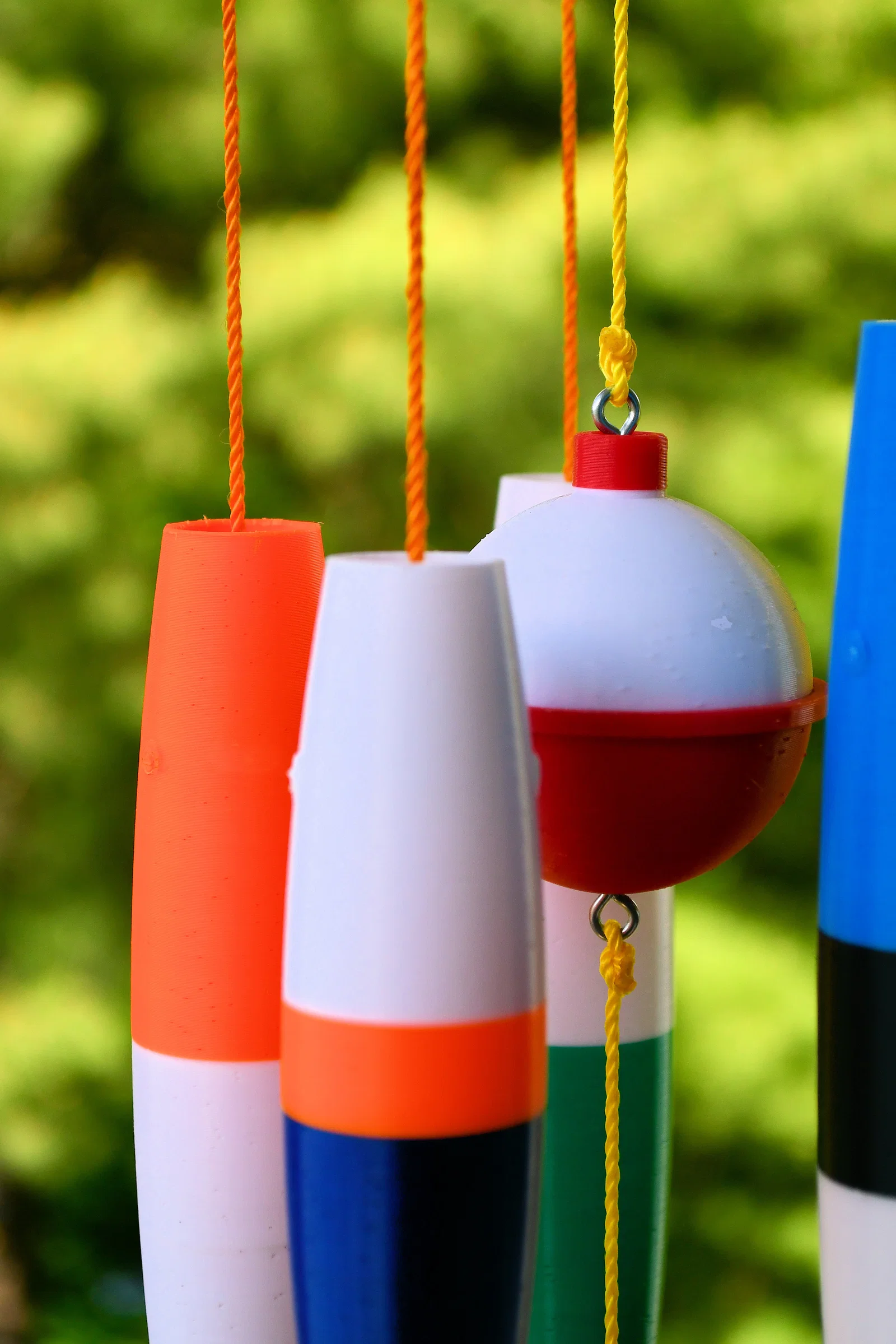

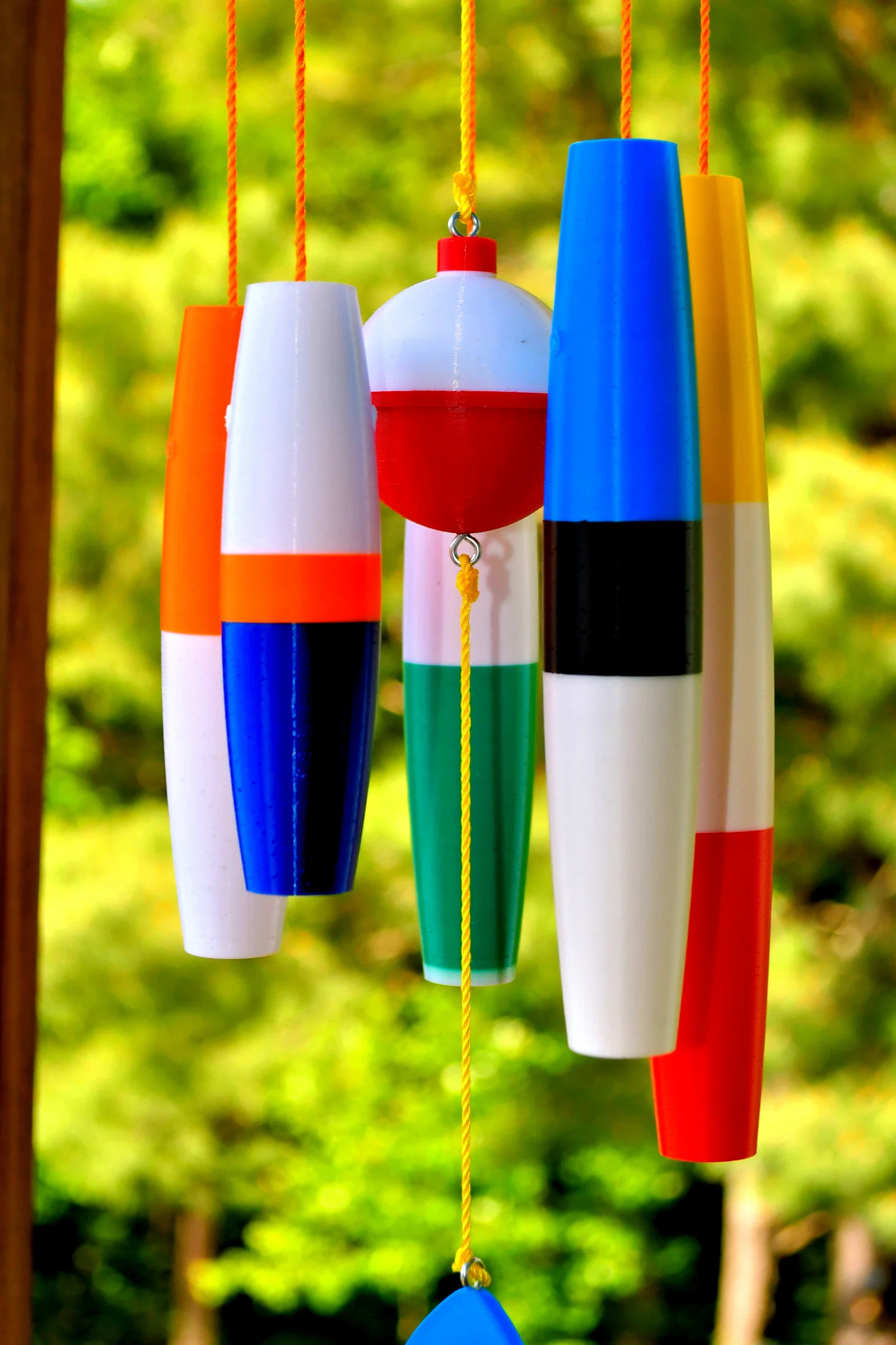

Các ống chuông được tạo hình giống kiểu phao câu cá dạng “cigar” truyền thống và được tune theo thang A minor pentatonic cho âm thanh dịu, thư giãn. Phần striker được làm theo kiểu phao đỏ-trắng cổ điển, còn wind sail là một chú cá vui vẻ giúp mọi thứ chuyển động tốt ngay cả khi gió nhẹ.

Khác với nhiều bộ wind chimes trang trí khác, bộ này được thiết kế ngay từ đầu với mục tiêu tuning và resonance rõ ràng.

Kết quả cho ra tiếng êm, “mellow”—gần với chuông tre hoặc gỗ hơn là ống kim loại—nhưng nghe surprisingly dễ chịu và hay hơn mong đợi đối với các chi tiết nhựa in 3D hoàn toàn.

Features

• Mount trên cùng dựa trên Benchy scale 3× (remix)

• Tuning theo A minor pentatonic

• Ống chuông lấy cảm hứng từ phao câu cá

• Striker phao (bobber) 2 mảnh để phối màu tương phản

• Wind sail hình cá giúp tăng chuyển động

• Ít hardware (screw eyes nhỏ)

• Chọn vật liệu phù hợp để dùng ngoài trời

Tuning

Bộ chuông được tune theo thang A minor pentatonic:

A – C – D – E – G

Mỗi file STL được đặt tên theo nốt:

Tham khảo tuning gần đúng:

• A4.STL – 440 Hz – ~200 mm

• C5.STL  – 523 Hz – ~168 mm

• D5.STL  – 587 Hz – ~150 mm

• E5 .STL – 659 Hz – ~134 mm

• G5.STL  – 784 Hz – ~112 mm

Sẽ có sai số nhẹ tùy vật liệu và setting in, nhưng thang pentatonic vốn “dễ nghe” nên ngay cả khi chưa chuẩn tuyệt đối vẫn ra giai điệu ổn.

Chime Design

Nhiều wind chimes in 3D bị “fail” về âm vì thành quá dày hoặc bị đặc hoàn toàn. Bộ này được thiết kế riêng để có resonance:

• Ống rỗng (hollow)

• Thành mỏng, đều

• Chỉ tune theo chiều dài

• Vị trí treo đặt gần vibration node (~22%)

• Điểm striker chạm đặt khoảng ~20–25% tính từ phía trên xuống

Những lựa chọn này giúp tăng độ ngân và chất lượng âm cho chi tiết nhựa.

Float Hanger System

Mỗi “phao” được treo bằng một chi tiết in gọi là Float Hanger.

Assembly Notes

Dây gợi ý:

• Braided nylon cord

• Fishing line

• Dây tổng hợp nhỏ

Thứ tự lắp:

1. In các float chimes

2. In Float Hangers và phần support

3. In các phần Benchy (các STL remix đã được scale sẵn)

4. In và dán 2 nửa bobber striker

5. In fish sail (chọn bản; một bản có vây lưng và vây ngực, một bản không)

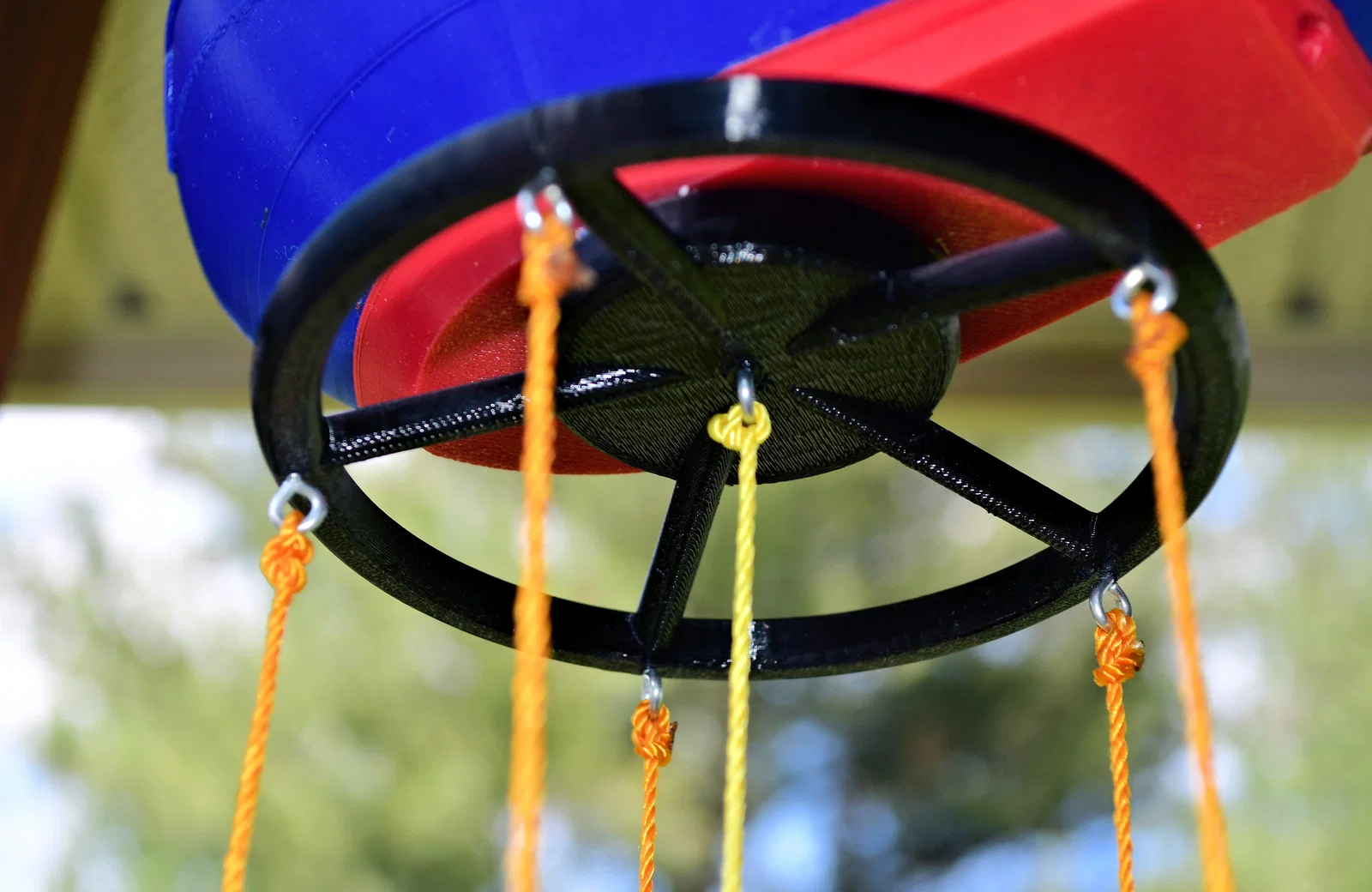

6. Lắp dây treo (dùng screw eyes khi cần)

7. Canh striker vào giữa

8. Gắn fish sail

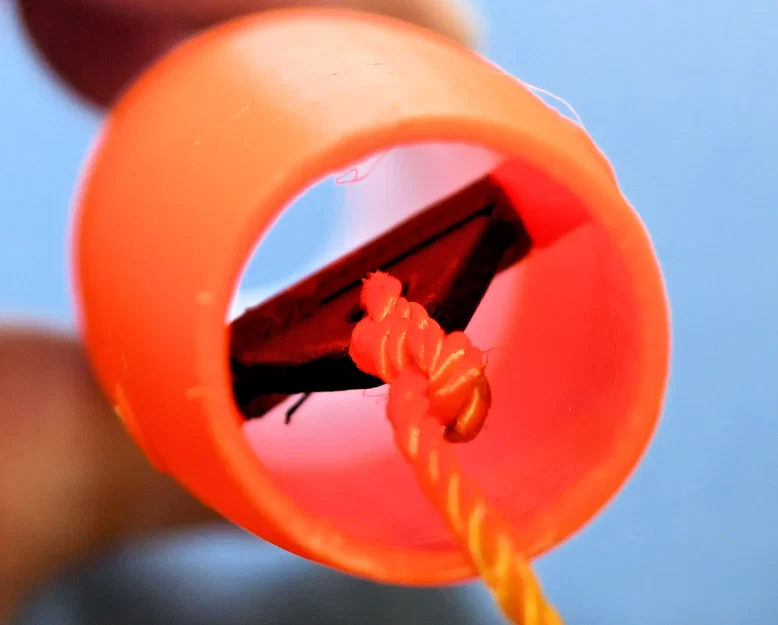

Assembly Details for Chime Tubes and Float Hanger

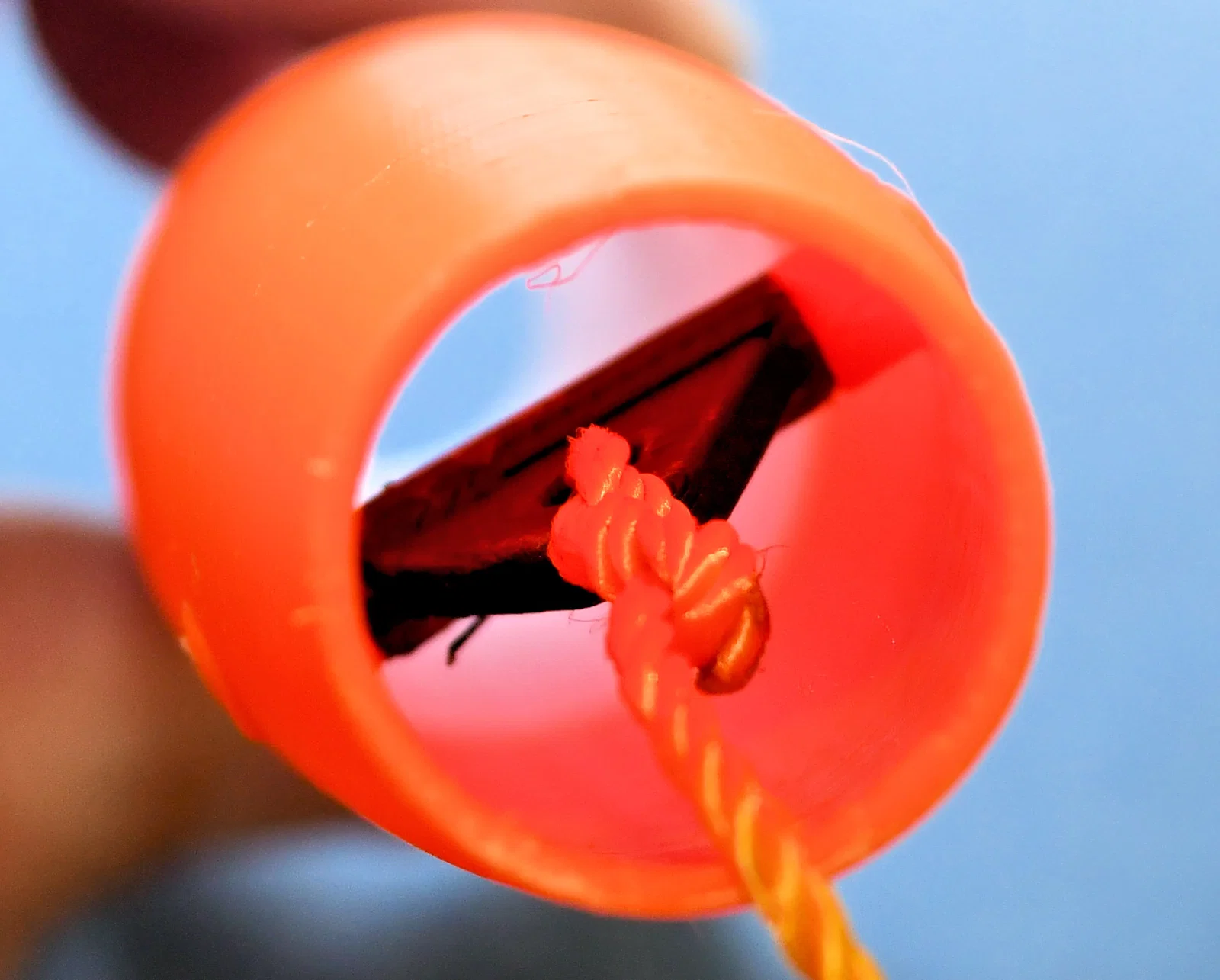

• Cột dây vào Float Hanger

• Dùng nhíp hoặc kìm mũi nhọn (needle-nose pliers) đưa hanger vào trong float

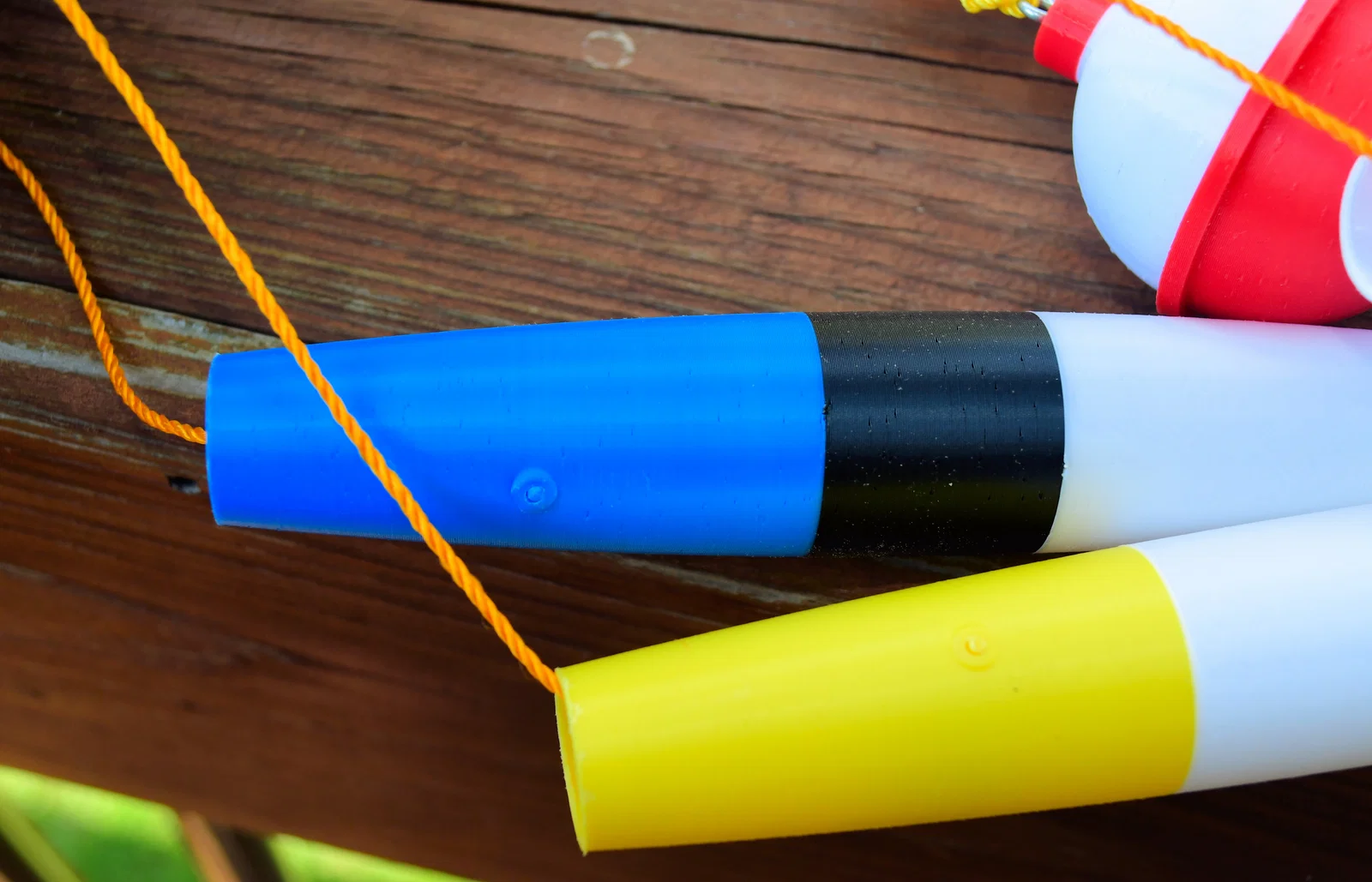

• Luồn một đoạn filament ngắn cùng màu qua các lỗ trên float

• Gài filament vào hanger và cố định bằng một giọt keo

• Treo lên cụm phía trên

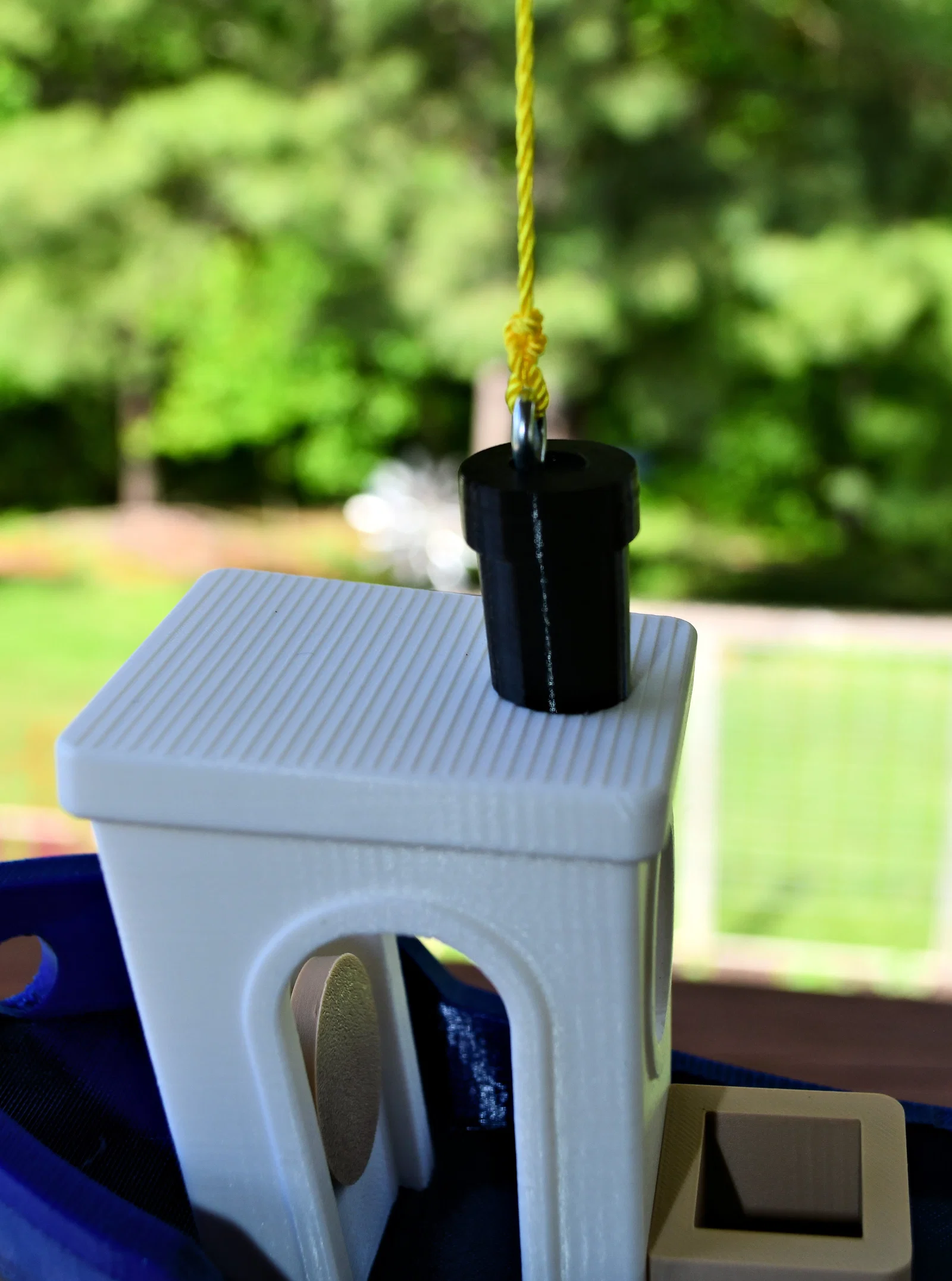

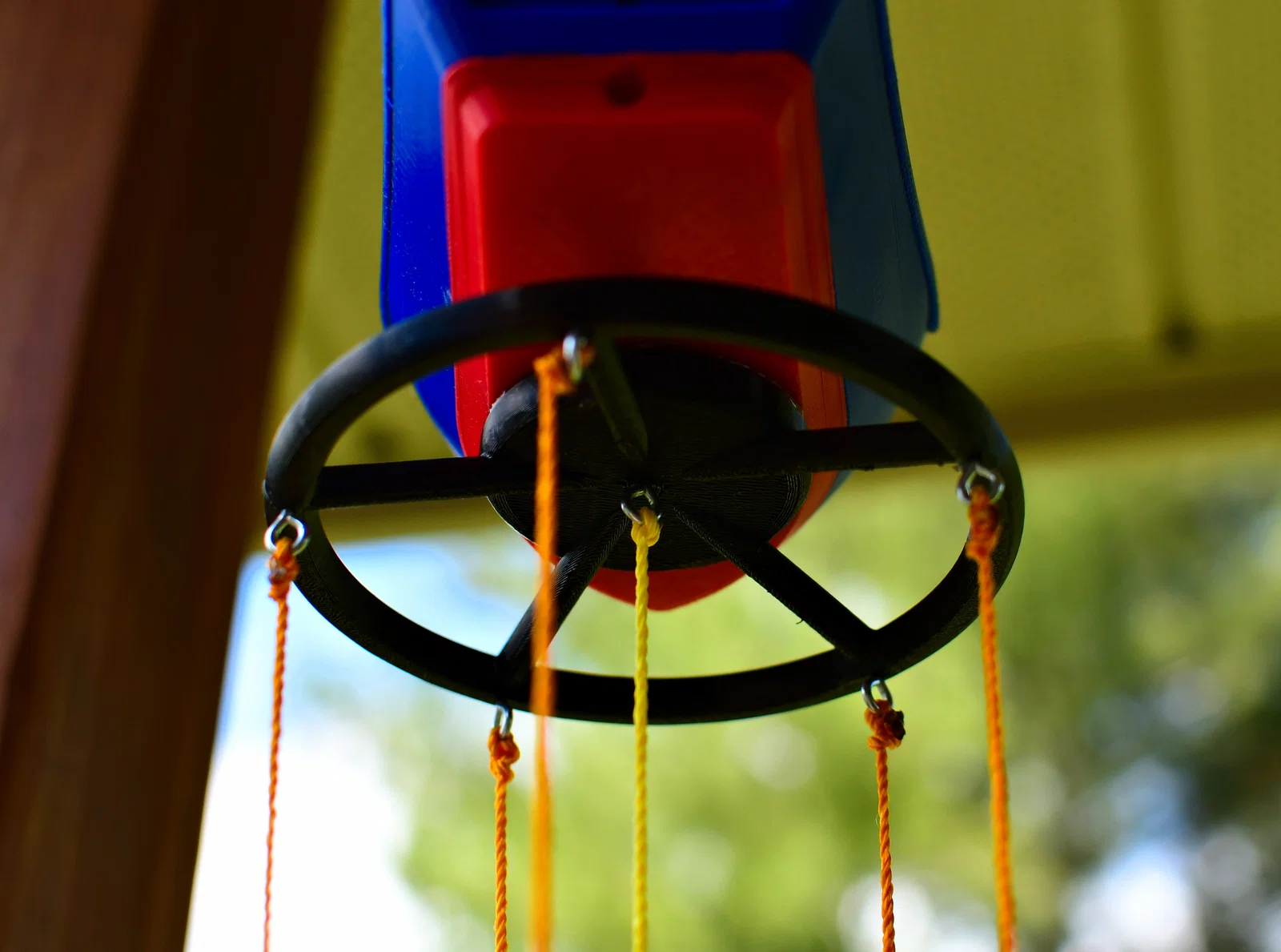

Note regarding Stack Hanger

• Lỗ trên Stack Hanger được thiết kế lệch tâm có chủ ý để tinh chỉnh điểm cân bằng. Chỉ cần xoay nó trước khi dán vào trong để canh được độ cân hoàn hảo.

Recommended Materials

Lựa chọn tốt nhất:

• PETG (dùng trong bản build này)

• ASA

• ABS

PLA có thể dùng trong nhà, nhưng không khuyến nghị để ngoài trời lâu dài vì nhạy nhiệt.

Print Settings

Chime Tubes:

• 0% infill

• 2–4 perimeters

• 0.2–0.3 mm layer height

• In dựng đứng (có thể đổi màu bằng cách pause)

Structural Parts (mounts, striker, hangers):

• ~30–35% infill

• Khuyến nghị 4 wall layers

• Striker nặng hơn sẽ cho hiệu quả tốt hơn

A Quick Reality Check

Đây là wind chimes bằng nhựa, nên sẽ không “ra chất” như ống nhôm. Mục tiêu của bộ này là:

• Theme hình ảnh phong cách nautical

• Âm thanh dễ chịu, mềm

• Kết cấu in được hoàn toàn

• Độ bền khi dùng ngoài trời

Thành phẩm cho âm ấm, mellow và khá “musical” so với nhựa in 3D.

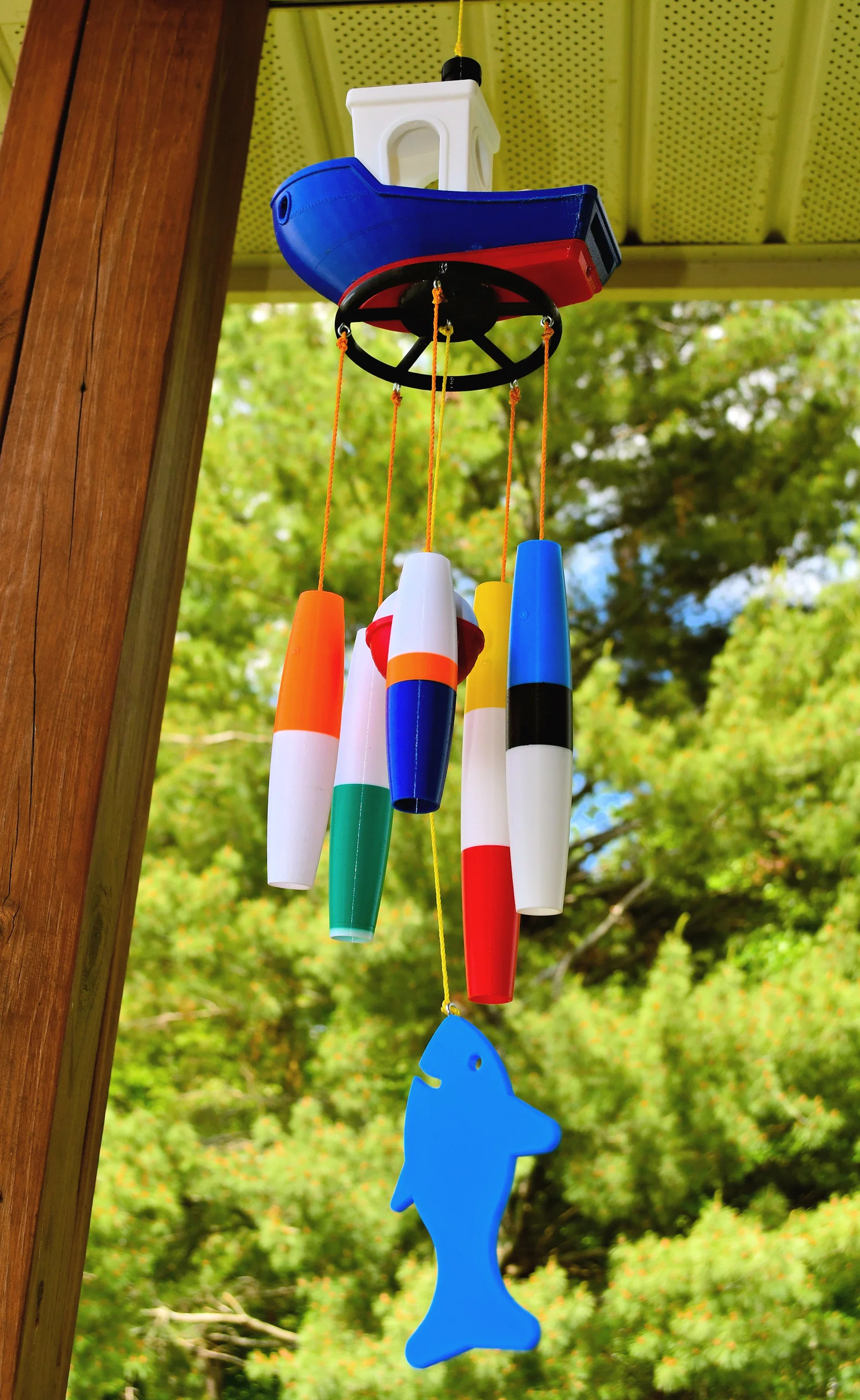

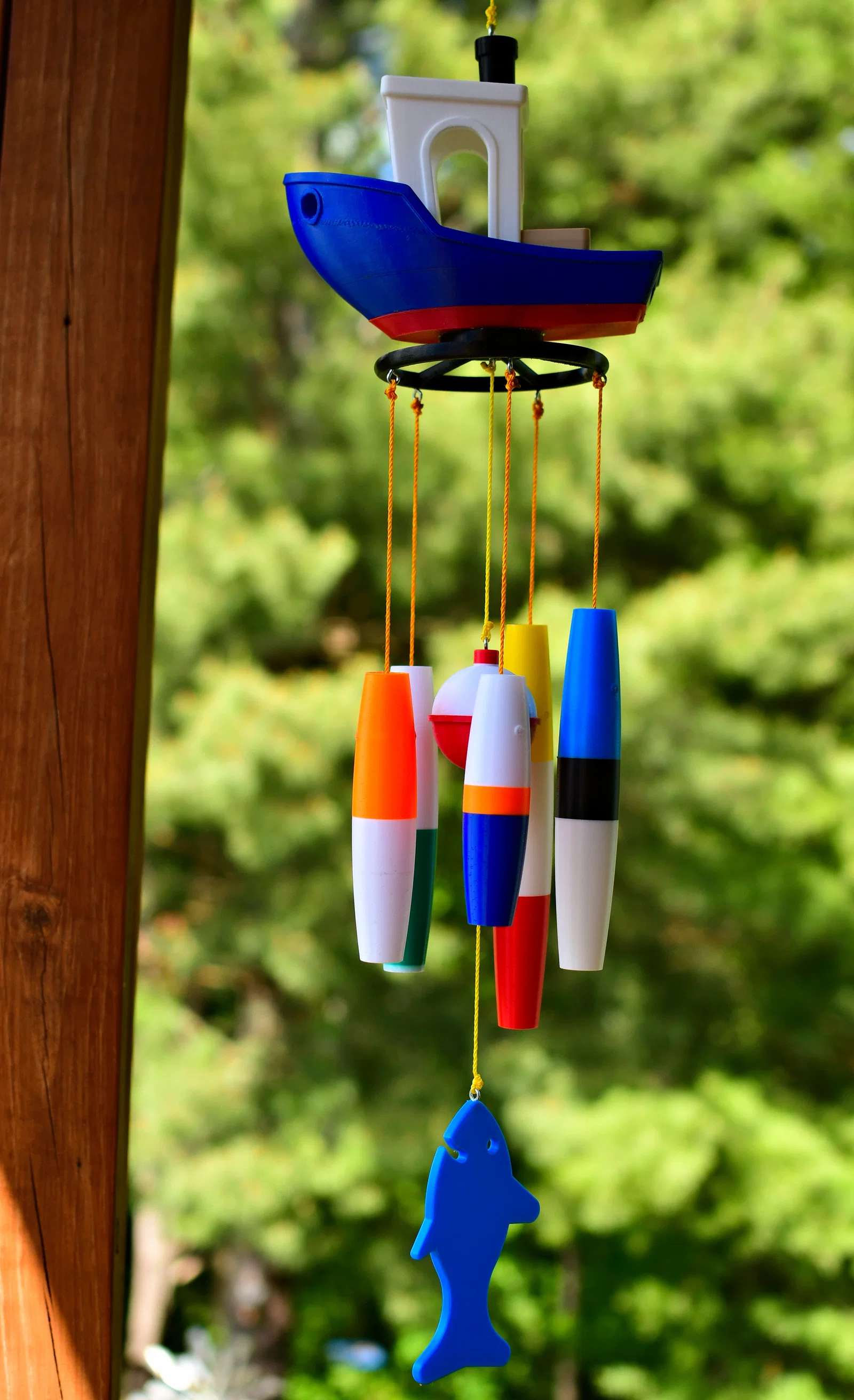

Overall Concept

Dự án này pha trộn:

• Benchy biểu tượng (scale 3× để làm kết cấu)

• Phao câu cá vintage

• Bobber cổ điển

• Chủ đề decor phong cách biển

• Nguyên lý âm học cơ bản của wind chime

Fish sail được làm to hơn là có chủ ý—vừa để tăng chuyển động khi gió nhẹ, vừa tạo thêm “tính cách” cho món đồ.
