Khung 3U 6x HDD SATA 3.5" cho rack 10" (sled hot swap kiểu Dell)
Khung 3U cho rack 10" chứa 6 ổ HDD SATA 3.5" gắn dọc bằng sled hot swap kiểu Dell. Mỗi bay dùng connector SATA male-to-female và 2 ốc M3x12. In PETG khoảng 26 giờ; cần support ở lỗ bắt ốc phía sau.
Mô tả

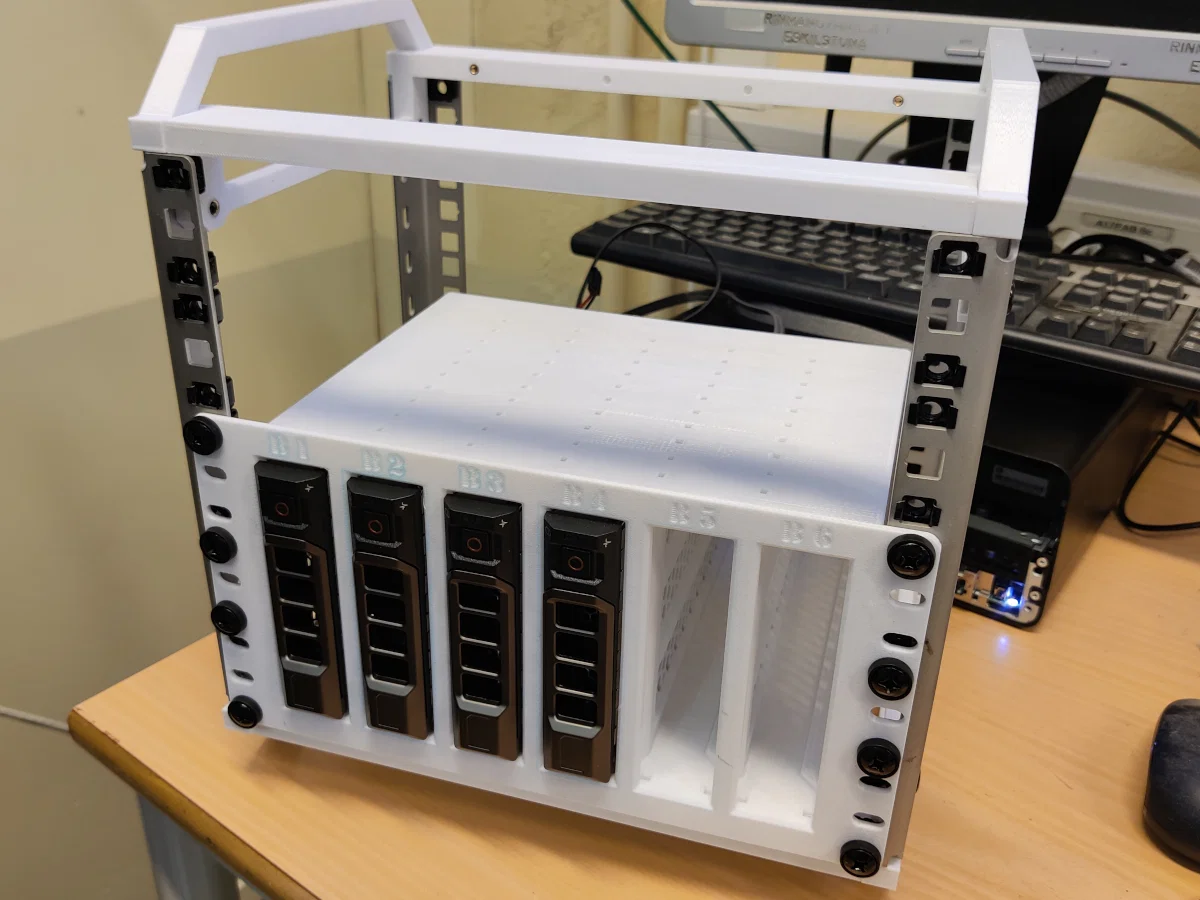

Khung (cage) 3U cho 6 ổ cứng SATA 3.5" gắn dọc bằng sled (kiểu Dell) dùng cho rack 10".

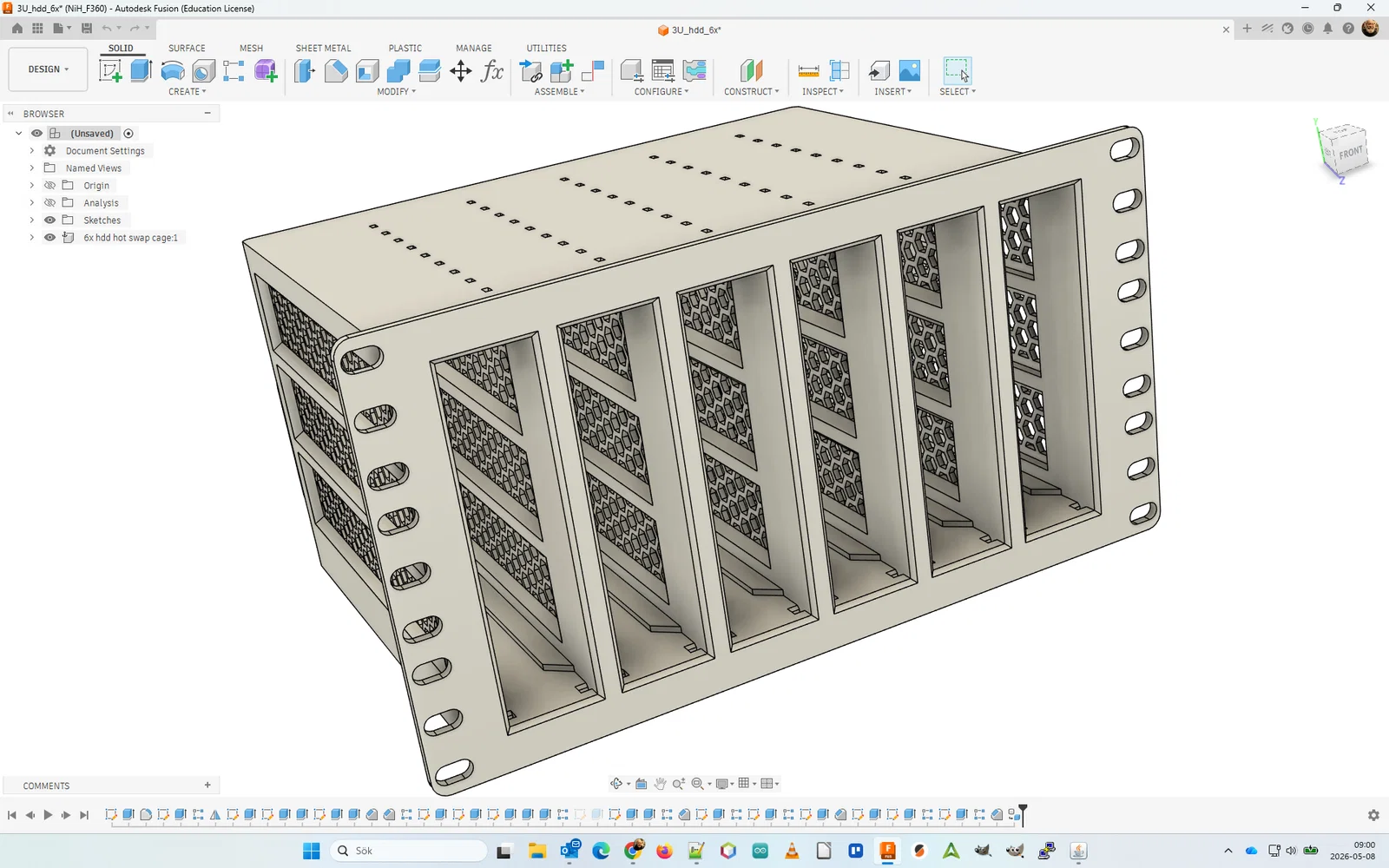

Mình thiết kế các khe (bay) theo đúng mẫu sled này
( https://www.amazon.se/dp/B07929WYSR?ref=ppx_yo2ov_dt_b_fed_asin_title ).

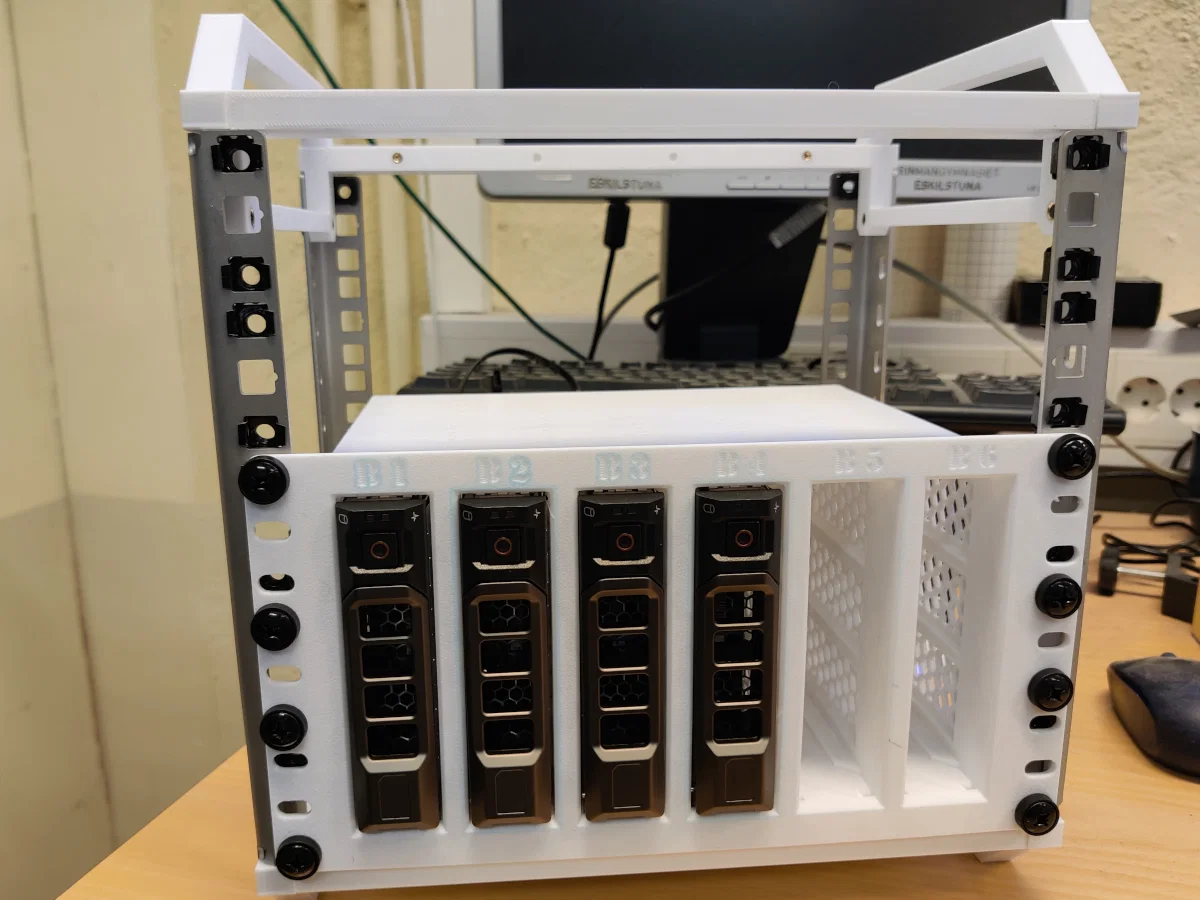

Có thể bạn sẽ phải làm thêm một kiểu gối/đỡ ở phần đuôi phía sau của cage, vì trọng lượng tối đa tới 6 ổ HDD có thể làm cage bị võng xuống... Với phiên bản rack của mình, nếu gắn cage ở vị trí thấp thì chiều dài cage sẽ chạm được thanh ngang dưới để tựa/đỡ.
Mỗi bay cần một đầu nối hot swap SATA male-to-female, bắt bằng 2 ốc máy M3x12mm kèm đai ốc.
Thời gian in trên Creality K2 Plus khoảng 26 giờ, dùng PETG với nozzle 0.4 ở layer height 0.2, 2 walls và 10% cubic infill. Bạn sẽ cần support cho các lỗ bắt ốc (mounting holes) được nâng lên ở mặt sau của khay (tray).
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
