Tăng sên (Chain Tensioner) cho Fiskar Momentum Reel Mower

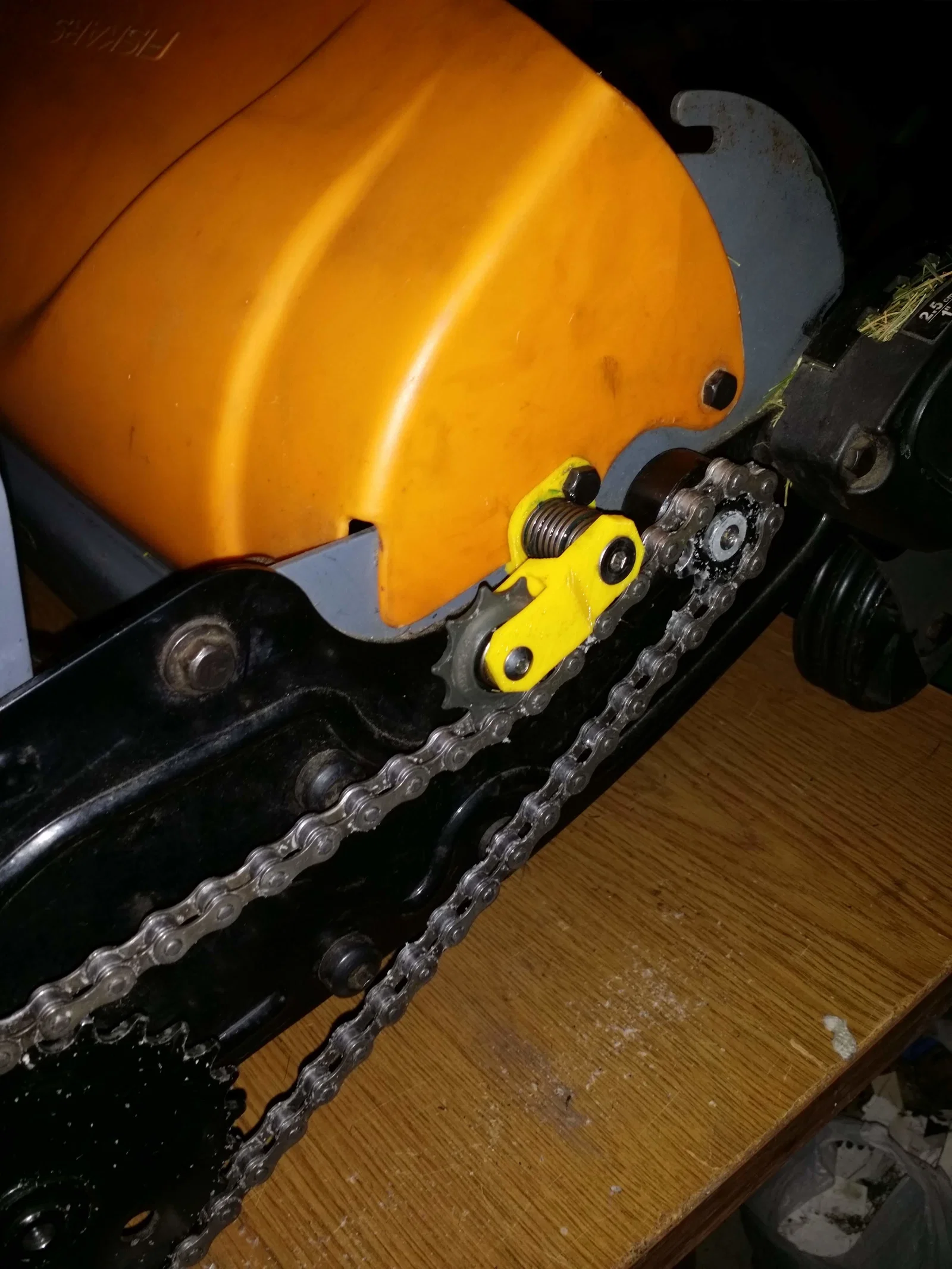

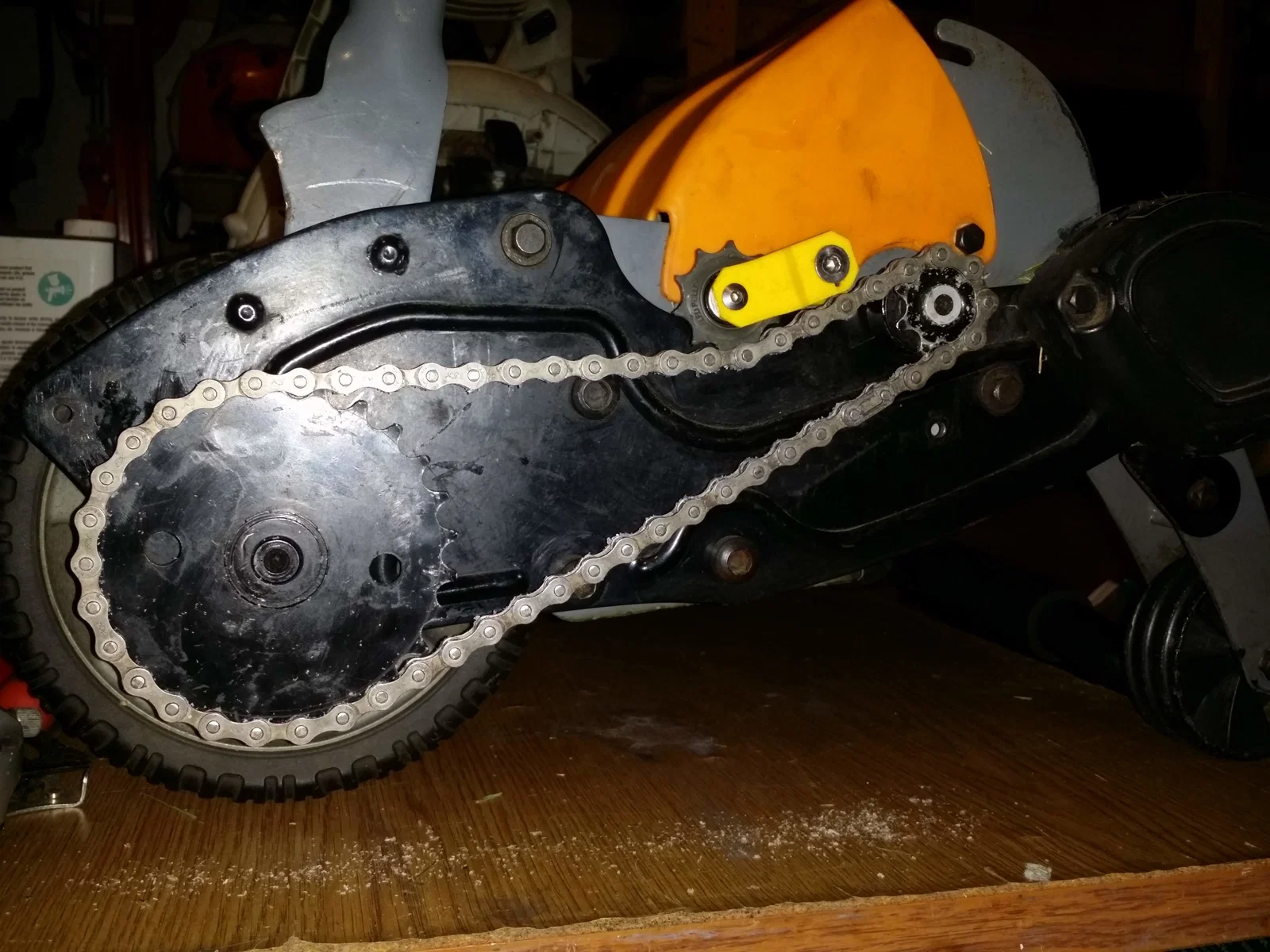

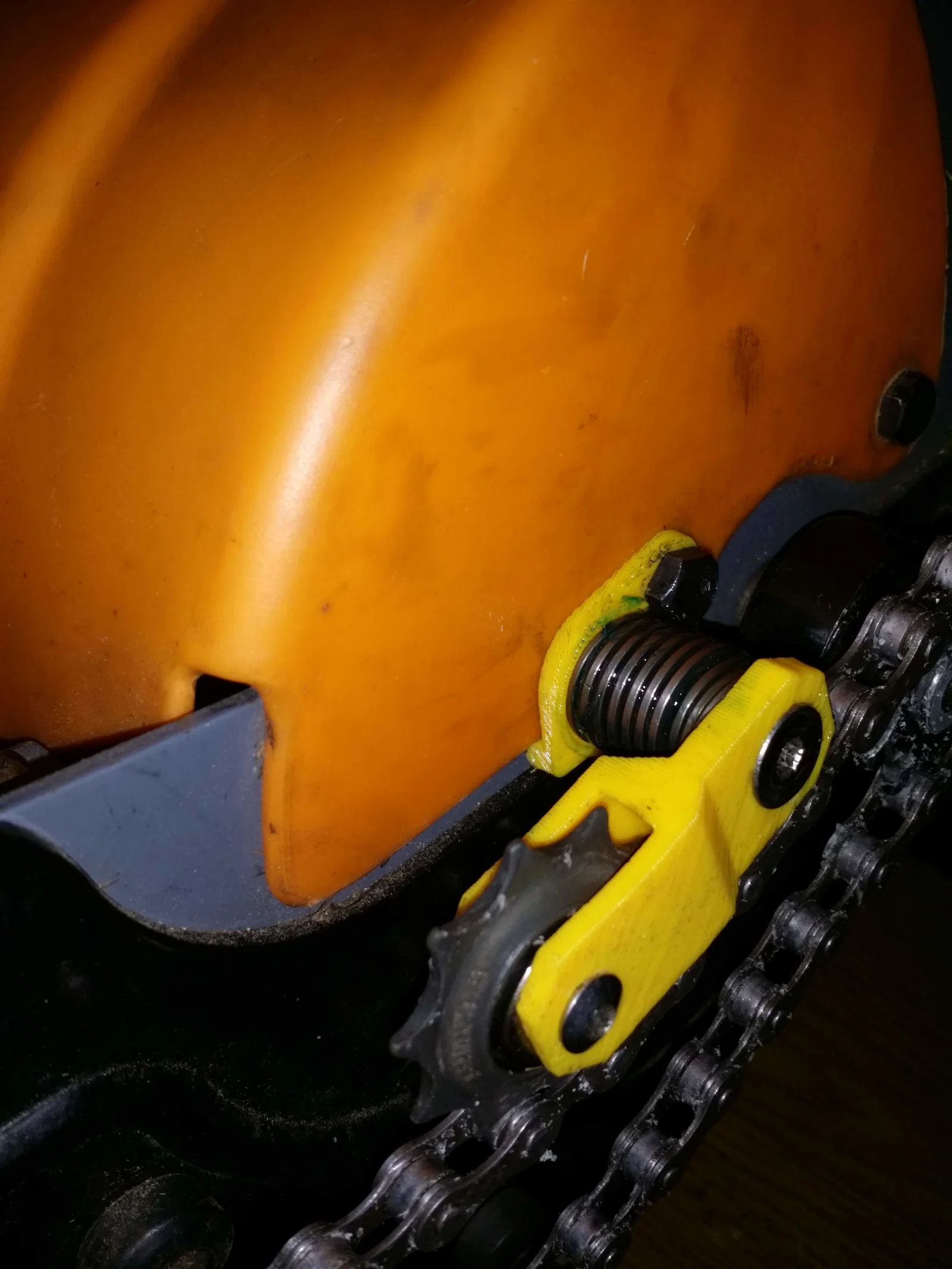

Đang hoạt động:

Tính năng

• Canh thẳng hàng với sên (chain) có thể chỉnh dễ dàng bằng cách siết/nới con vít giữ lò xo (spring)

• Thiết kế có thể sửa nhanh để hợp với nhiều loại vít và kích thước nhông (sprocket) khác nhau.

• Nếu chỉnh thiết kế để hợp với các cỡ lò xo khác thì sẽ hơi khó hơn, vì điểm gắn (mounting point) và cái gờ (lip) giữ “tensioner adapter” không đổi.

Các phần cần thêm:

• lò xo (spring) từ derailleur xe đạp

• nhông (sprocket) từ derailleur xe đạp

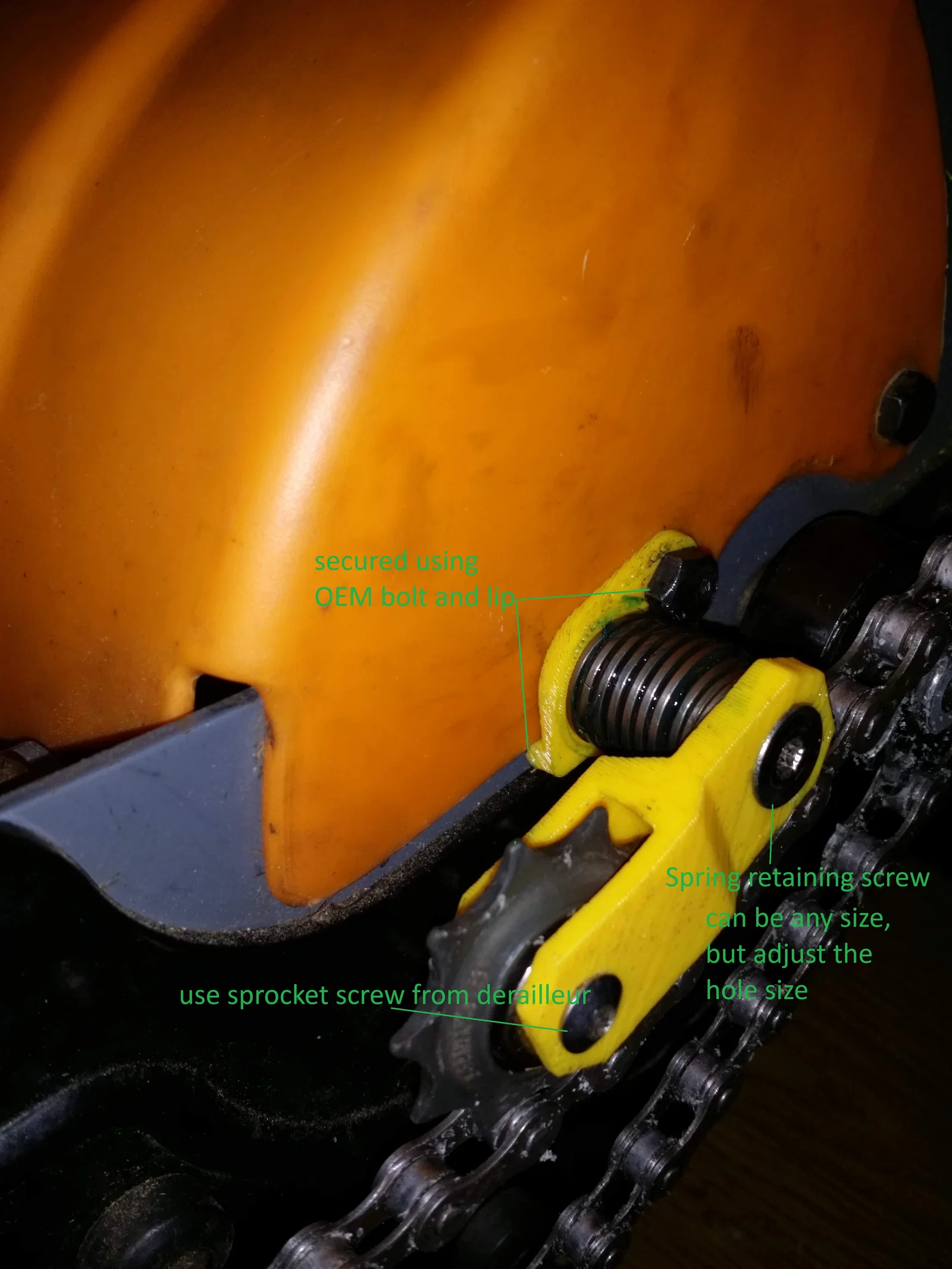

• vít 1/4"-UNC hoặc tương tự để giữ lò xo lại với nhau. Muốn dùng cỡ vít khác cũng được, chỉ cần bù/lấp lỗ rồi khoan/thiết kế lại kích thước lỗ khác, làm ngoài đời (IRL) hoặc chỉnh file số

Ghi chú chính để dùng đúng thiết kế hiện có:

• Lỗ cho vít giữ lò xo đường kính 5.8mm và sâu 26mm. Mình khuyên dùng vít ngắn hơn nhiều (vd <20mm) để còn chỉnh được canh nhông (sprocket alignment)

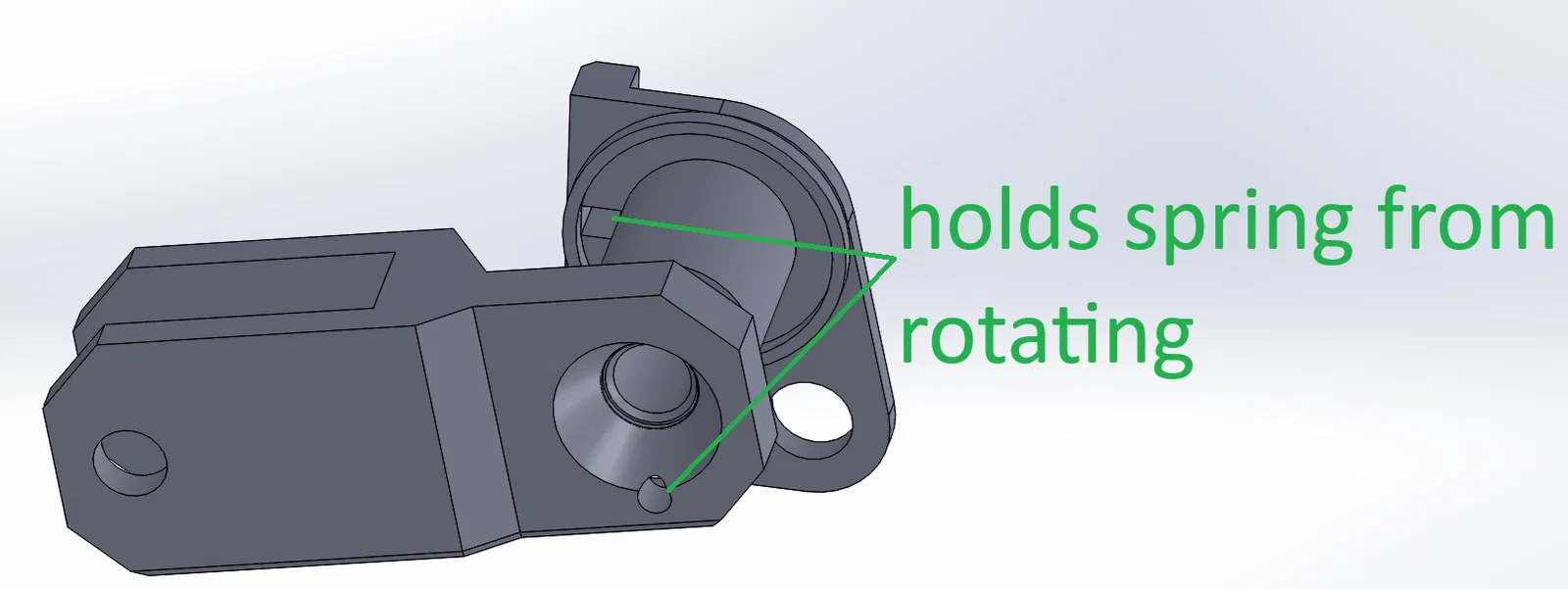

• Đường kính ngoài (OD) của lò xo phải lọt trong đường kính 19mm và lắp qua được trục 13mm. Lò xo mình dùng có đoạn thu nhỏ xuống đường kính nhỏ hơn. Vì vậy mới có đoạn 10mm ID x 16.2mm OD dành cho lò xo

• Nhông có đường kính 38.2mm. Bạc đạn (bearing) bị rơ khá nhiều nên mới cần chừa khe hở thêm

• Lỗ để siết cố định nhông có đường kính 4.3mm cho phần bắt ren (threads) và 5.5mm cho phần chừa hở (clearance)

• Các lỗ được canh kích thước để ren sẽ do chính ốc/vít tự taro (cut) vào.

Các cân nhắc khác:

• Đừng ngại dùng mũi khoan để chỉnh lại kích thước lỗ nếu lắp vào gần vừa.

• Dùng đèn khò (torch) hoặc súng nhiệt (heatgun) để nới/banh phần “sprocket mount” cho dư khoảng hở của nhông nếu cần.

Thông số in

• 3 walls

• 0.32 layer height

• 5 top layers

• 4 bottom layers

• 15% infill

• random seam
