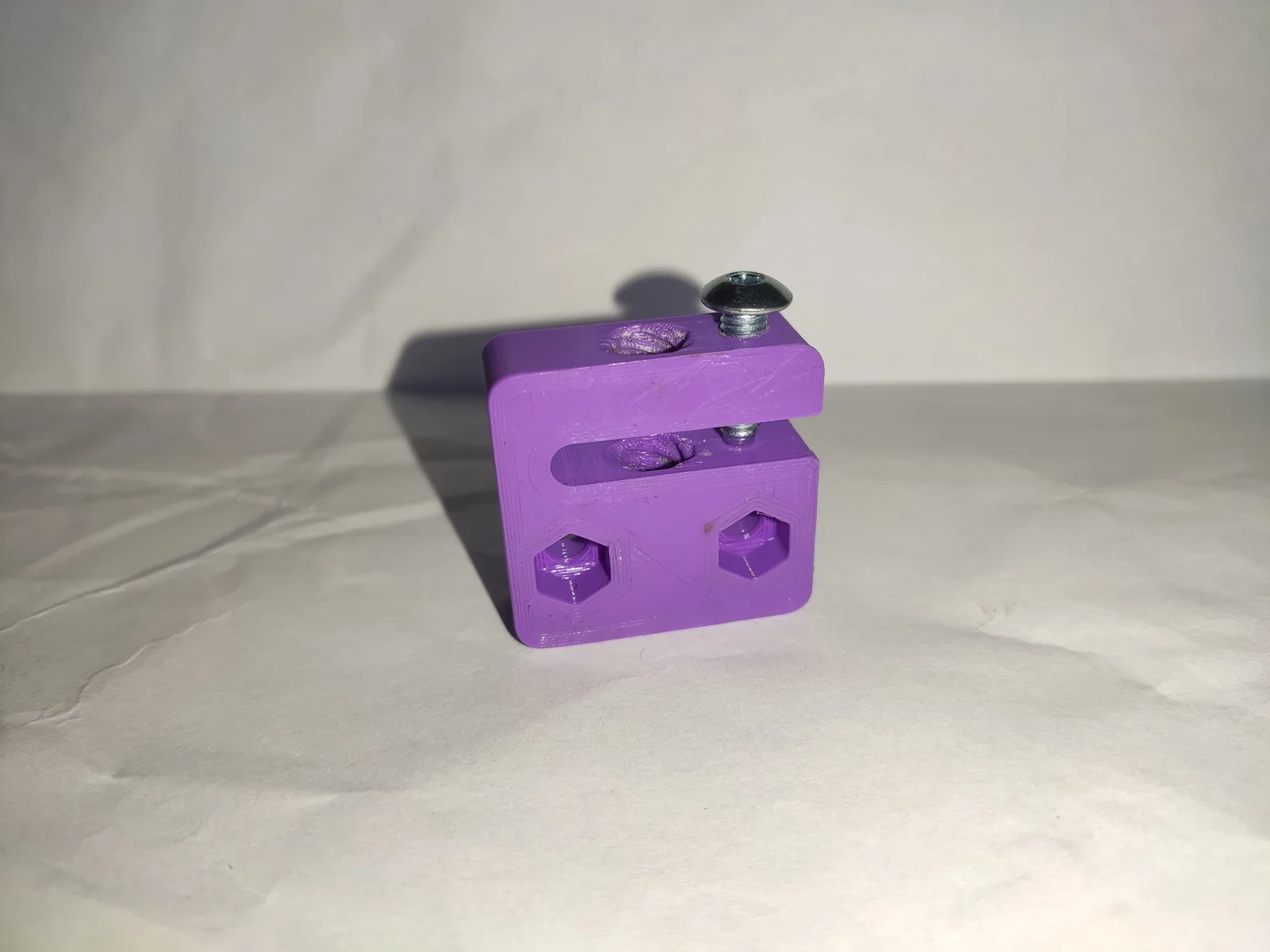

Openbuilds anti-backlash nut block TR8 - bản in 3D (printable version)

Đây là phiên bản in được của Openbuilds anti-backlash TR8 nut block - https://openbuildspartstore.com/anti-backlash-nut-block-for-8mm-metric-acme-lead-screw/

Cách sử dụng:

• gắn vào đúng vị trí cần lắp

• nới lỏng tất cả ốc

• đưa leadscrew vào lỗ ren TR8x8x2

• từ từ và thật nhẹ tay siết con ốc chỉnh M5, cho tới khi hết hoàn toàn độ rơ (backlash). Leadscrew vẫn phải quay rất nhẹ, nên nếu thấy bị nặng thì nới ốc ra chút.

• giờ có thể siết chặt hai con ốc còn lại

Nguồn model gốc: https://openbuilds.com/projectresources/anti-backlash-nut-block-step.153/

Hướng dẫn in

Nozzle 0.4mm
Layer height 0.2mm
5 perimeters
5 solid layers ở mặt trên và dưới
Tắt supports

Vật liệu: loại cứng, ma sát thấp và ít mòn. PLA xài ổn, ABS có thể sẽ tệ hơn một chút. Vật liệu lý tưởng có lẽ là Delrin.

Sau khi in xong, trước khi lắp ốc, đưa leadscrew vào và thử vặn tới lui vài lần. Việc này sẽ làm khớp lỏng ra đáng kể. Bôi thêm chút grease vào trong lỗ cũng giúp nữa.

Lỗ cho ốc chỉnh cần được taro ren M5.
