Khay Gridfinity 3U đựng pin punch Pittsburgh Pro (Harbor Freight 66440)

Được thiết kế từ đầu để sắp xếp hộp đồ nghề gọn gàng, bền bỉ theo hệ Gridfinity.

Mẫu này lấy cảm hứng từ các thiết kế sắp xếp dụng cụ rất hay của RobNordic, nhưng toàn bộ kích thước, độ vừa, và tính năng trong thiết kế này đều được mình tự làm độc lập từ con số 0, dựa trên bộ đồ nghề và cách mình thao tác thực tế.

Tính năng:

• Chiều cao chuẩn 3U của Gridfinity

• Mép (lips) xếp chồng tương thích Gridfinity

• Thiết kế không dùng nam châm

• Tối ưu cho sử dụng thực tế trong hộp đồ nghề

• Chữ tiêu đề và nhãn cao 1mm

Mình chọn hướng không dùng nam châm để in cho đơn giản, giảm chi phí phần cứng, và giúp các khay dễ di chuyển, remix, và in lại.

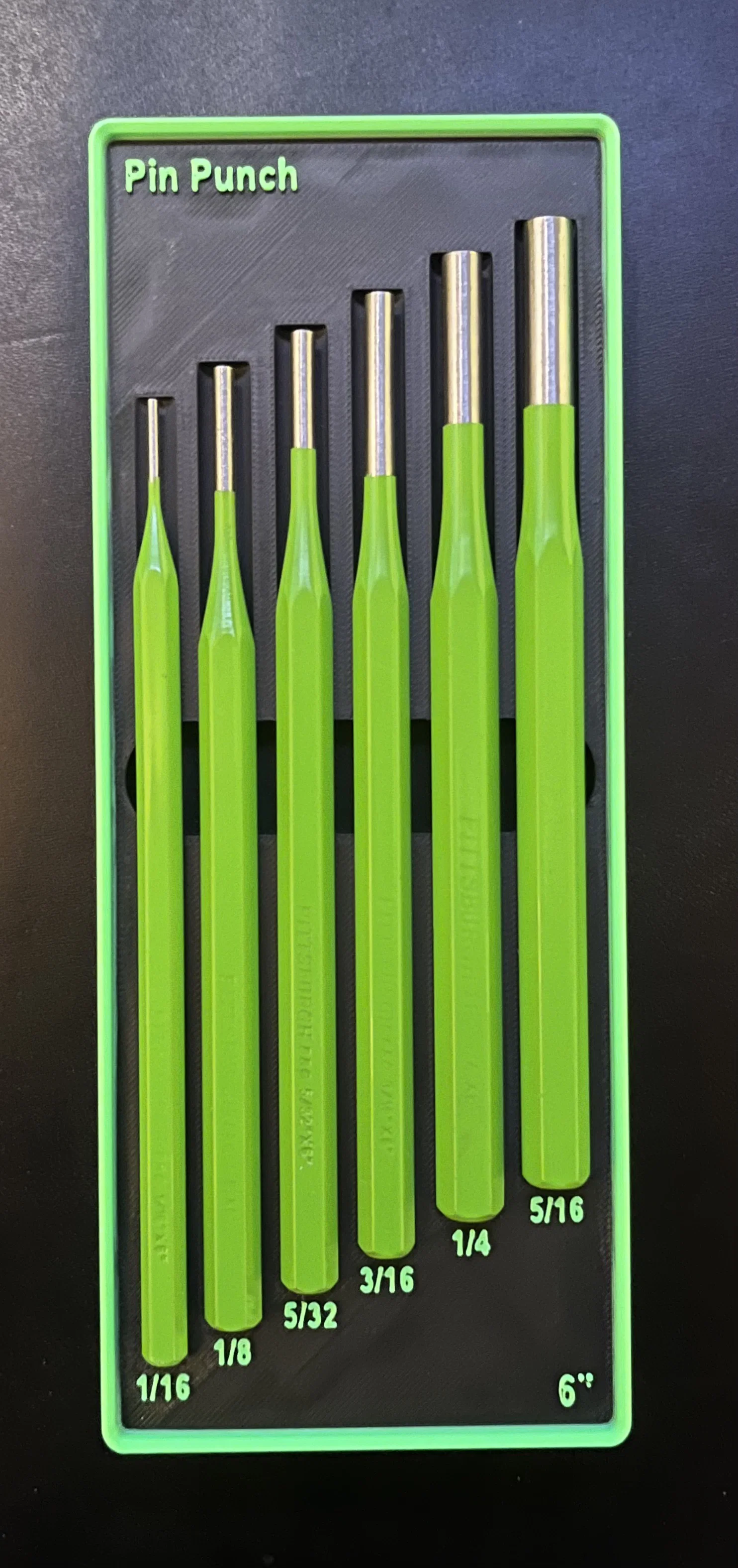

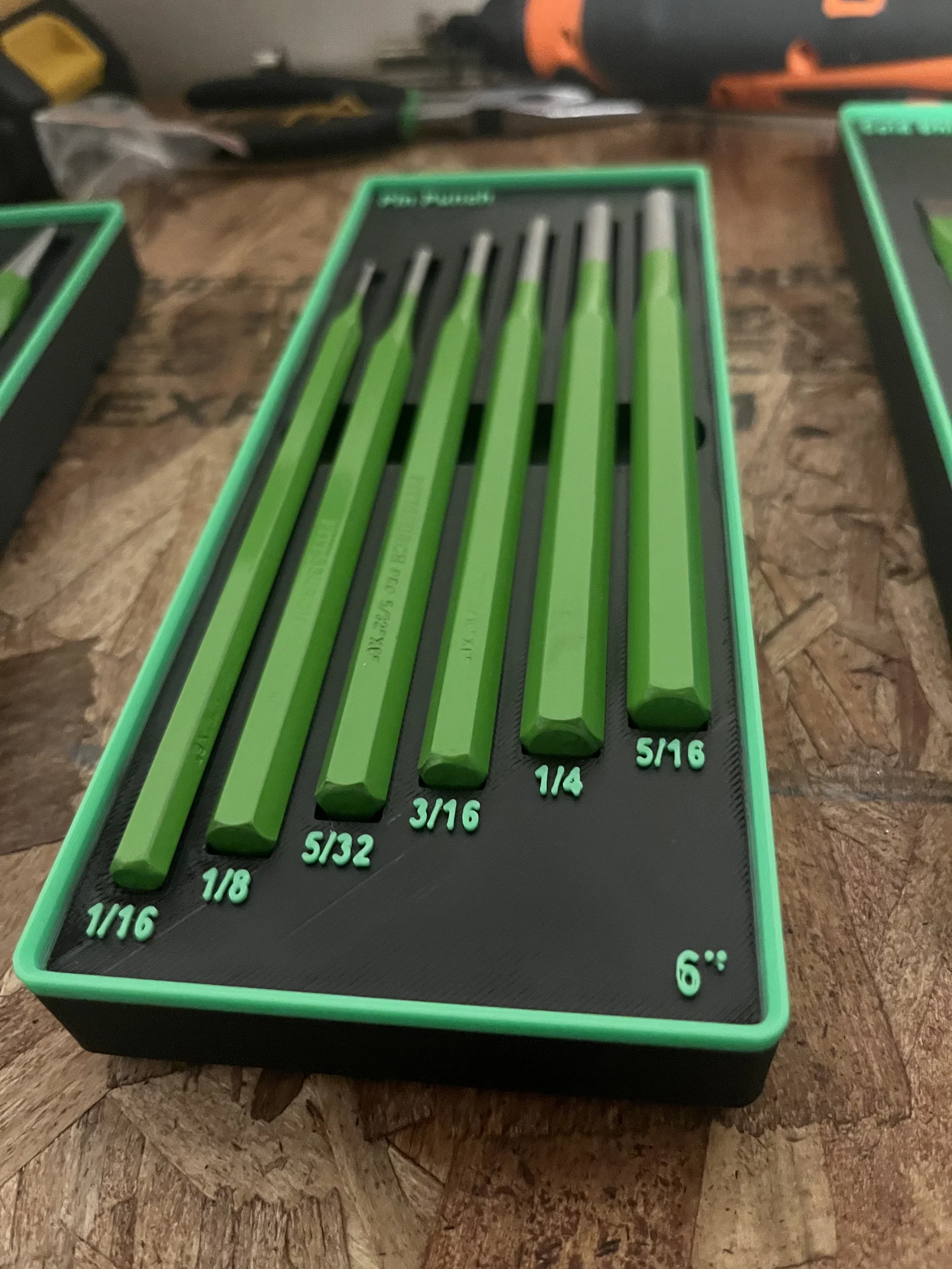

Khay này được thiết kế cho bộ Harbor Freight Pittsburgh Pro Cold Chisel and Punch Set (SKU 66440 / 56487), cụ thể là phần 6 cây pin punch gồm:

• Pin punch 1/16"

• Pin punch 1/8"

• Pin punch 5/32"

• Pin punch 3/16"

• Pin punch 1/4"

• Pin punch 5/16"

Mình quyết định tách hộp đựng nguyên bản thành các khay chuyên dụng riêng để sắp xếp gọn hơn và lấy dụng cụ dễ hơn trong ngăn kéo hộp đồ nghề.

Một chút thông tin về dự án:

Mình vẫn đang ở giai đoạn khá sớm trong hành trình học 3D modeling, và bộ sưu tập này là một trải nghiệm học hỏi rất lớn. Tất cả các mẫu đều được thiết kế trên iPad bằng bản miễn phí của Shapr3D. Do giới hạn của bản free, hiện tại mình không thể export file STEP; nhưng mình hy vọng sẽ nâng cấp sau khi tiếp tục mở rộng hệ sinh thái này.

Dù vậy, mình đã dành khá nhiều thời gian để làm cho các khay này thực dụng, dễ in, và đồng bộ về kích thước/phong cách trong toàn bộ bộ sưu tập.

Ghi chú in:

• In rất ổn với PLA hoặc PETG

• Không cần supports hay brim

• Khuyến nghị layer height 0.2 mm

• Khuyến nghị 3–4 walls để bền hơn

• Infill Lightning 10% để tiết kiệm thời gian và nhựa

Nếu bạn in thử, mình rất muốn xem setup của bạn và các bản remix. Mình đang xây dựng một hệ sinh thái sắp xếp dụng cụ đồng bộ, cùng kích thước và style xuyên suốt toàn bộ bộ sưu tập.
