Khay Gridfinity để Center Punch Pittsburgh Pro (Harbor Freight 66440)

Được thiết kế từ đầu để sắp xếp hộp đồ nghề gọn gàng, bền bỉ theo hệ Gridfinity.

Mẫu này được lấy cảm hứng từ các thiết kế tổ chức dụng cụ rất hay của RobNordic, nhưng mọi kích thước, độ vừa, và tính năng trong thiết kế này đều do mình tự dựng độc lập từ con số 0 dựa trên bộ dụng cụ và quy trình sử dụng thực tế của mình.

Tính năng:

• Chiều cao chuẩn Gridfinity 3U

• Viền (lips) có thể xếp chồng, tương thích Gridfinity

• Thiết kế không dùng nam châm

• Tối ưu cho dùng thực tế trong hộp đồ nghề

• Chữ nổi cao 1mm cho tiêu đề và nhãn

Mình chủ động chọn hướng không dùng nam châm để việc in đơn giản hơn, giảm chi phí phần cứng, và giúp các khay dễ di chuyển, remix, rồi in lại khi cần.

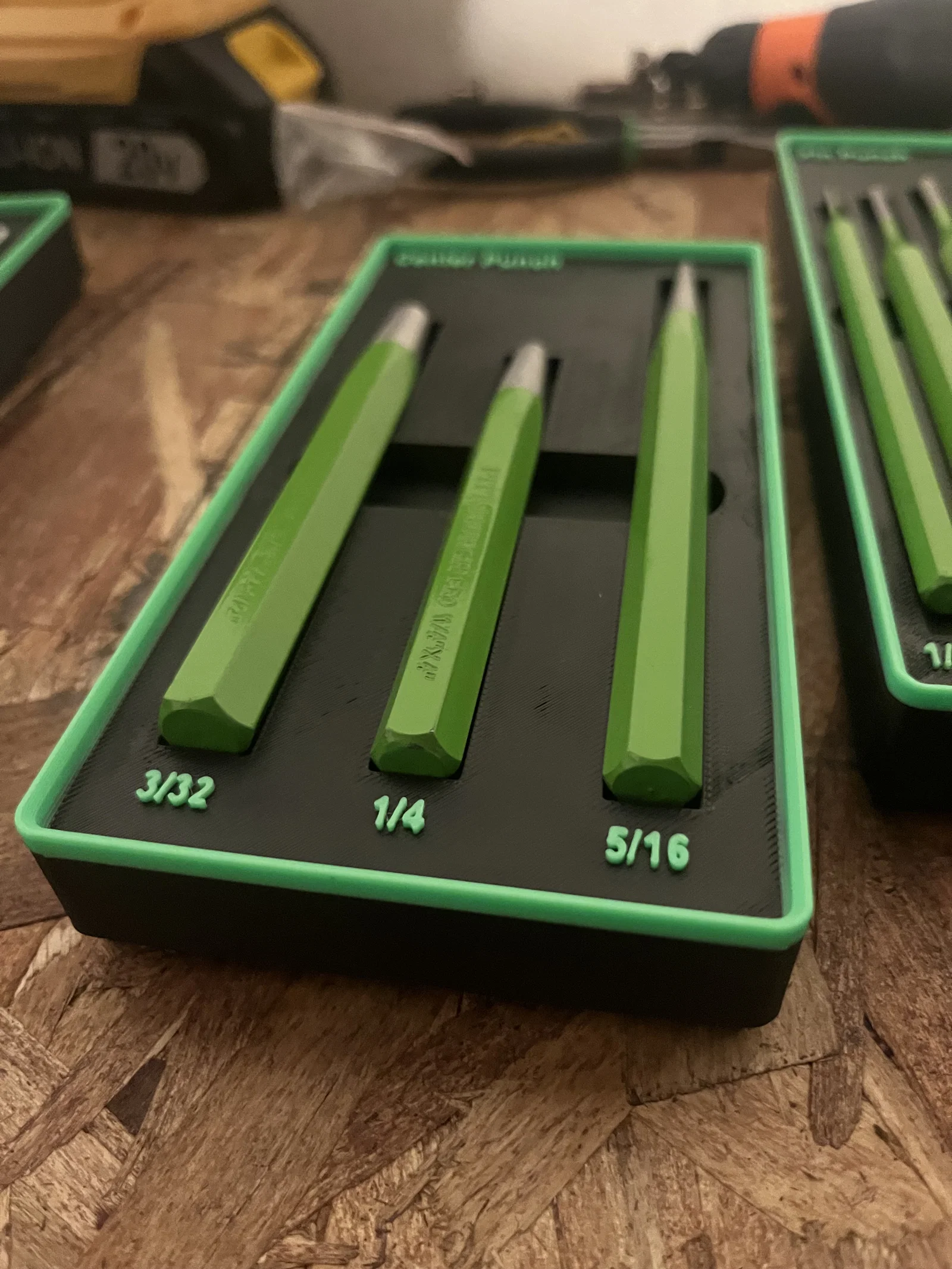

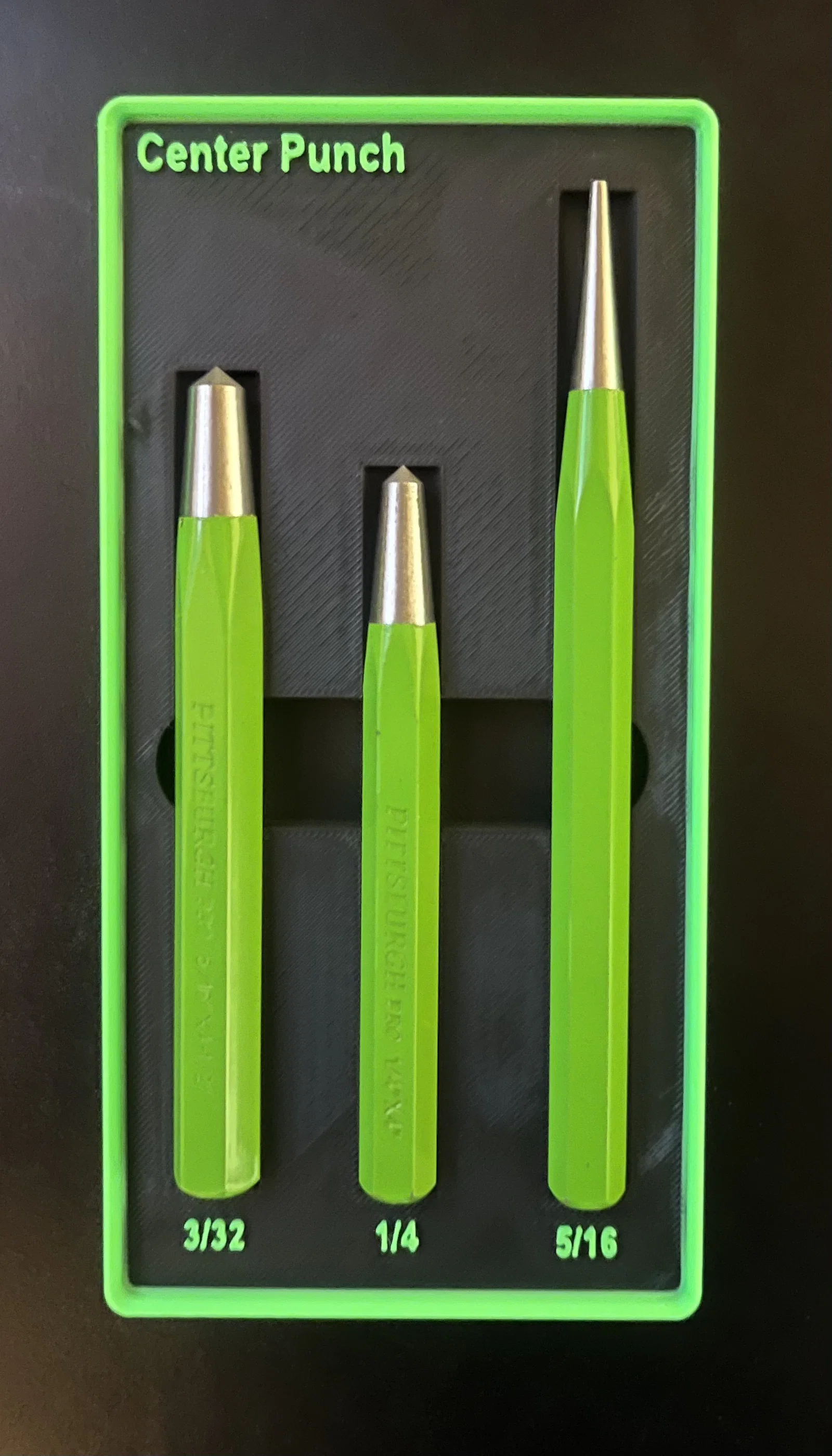

Khay này được thiết kế cho bộ Harbor Freight Pittsburgh Pro Cold Chisel and Punch Set (SKU 66440 / 56487), cụ thể là phần 3 cây center punch, gồm:

• Center punch 3/32"

• Center punch 1/4"

• Starter punch 5/16"

Mình quyết định tách hộp (case) gốc thành các holder riêng cho từng nhóm dụng cụ để sắp xếp ngăn nắp hơn và lấy đồ dễ hơn trong ngăn kéo hộp đồ nghề.

Một chút nền tảng về dự án:

Mình vẫn đang ở giai đoạn rất sớm trong hành trình học 3D modeling, và cả bộ sưu tập này là một trải nghiệm học hỏi cực kỳ lớn với mình. Tất cả mẫu đều được thiết kế trên iPad bằng bản miễn phí của Shapr3D. Do giới hạn của bản free, hiện tại mình chưa thể export file STEP; nhưng mình hy vọng sau này sẽ nâng cấp khi tiếp tục xây dựng hệ sinh thái này.

Dù vậy, mình đã dành rất nhiều thời gian để các organizer này thật sự thực dụng, dễ in, và đồng bộ về kích thước/lối thiết kế trong toàn bộ bộ sưu tập.

Ghi chú in 3D:

• In rất ổn với PLA hoặc PETG

• Không cần supports hay brim

• Khuyến nghị layer height 0.2 mm

• Khuyến nghị 3–4 walls để bền hơn

• Infill Lightning 10% để tiết kiệm thời gian và filament

Nếu bạn có in mẫu này, mình rất muốn xem setup và các bản remix của bạn. Mình đang xây dựng một hệ sinh thái tổ chức dụng cụ đồng bộ, cùng sizing và styling xuyên suốt toàn bộ bộ sưu tập.
