Modular Clock (Đồng hồ lắp ghép mô-đun)

In gì

Bạn có 3 phần để in: mặt đồng hồ, khung (frame) và pát/giá treo tường (wall-mount bracket). Cài đặt slicing và in cho từng phần được mô tả bên dưới. Ngoài các chi tiết in ra, bạn sẽ cần một bộ máy đồng hồ như cái này. Tổng thời gian in khoảng 11 đến 13 tiếng.

Mặt đồng hồ (Clock Faces)

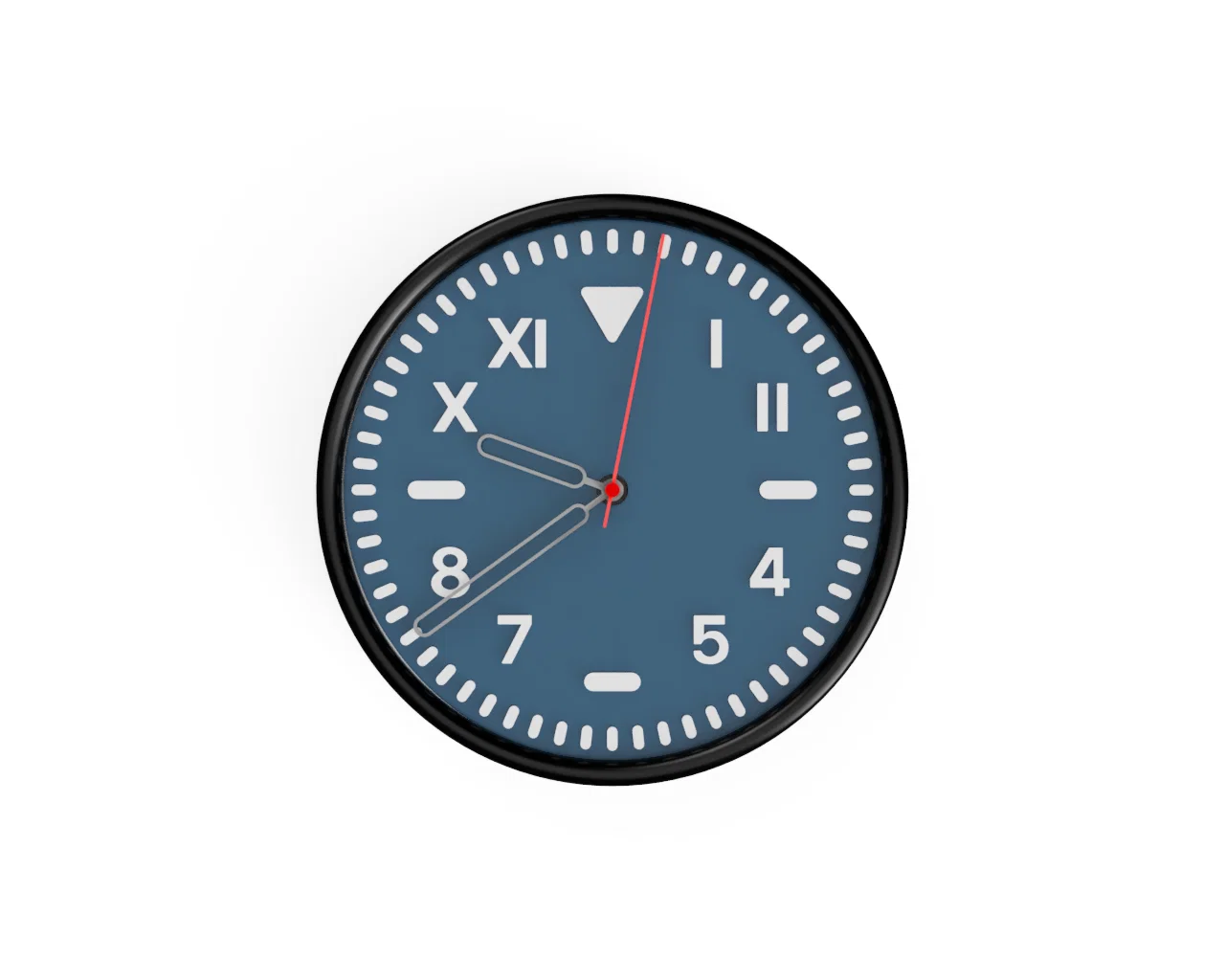

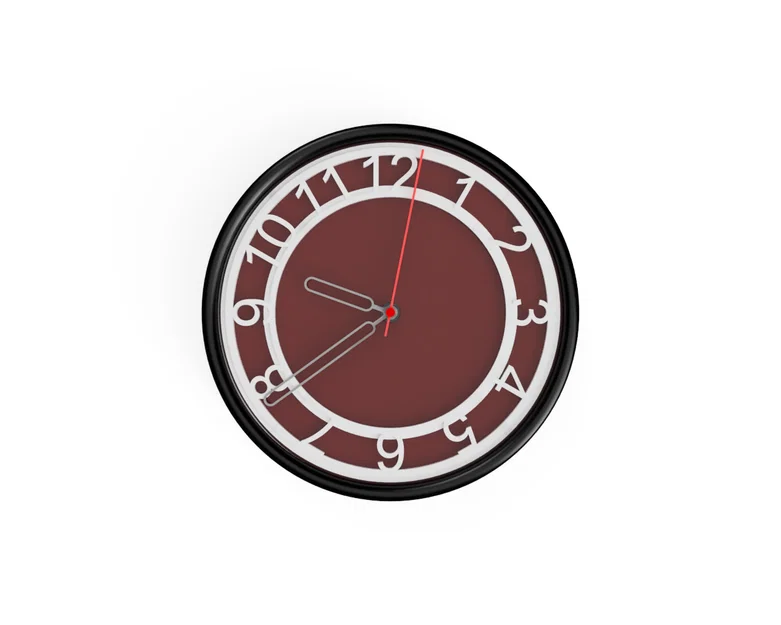

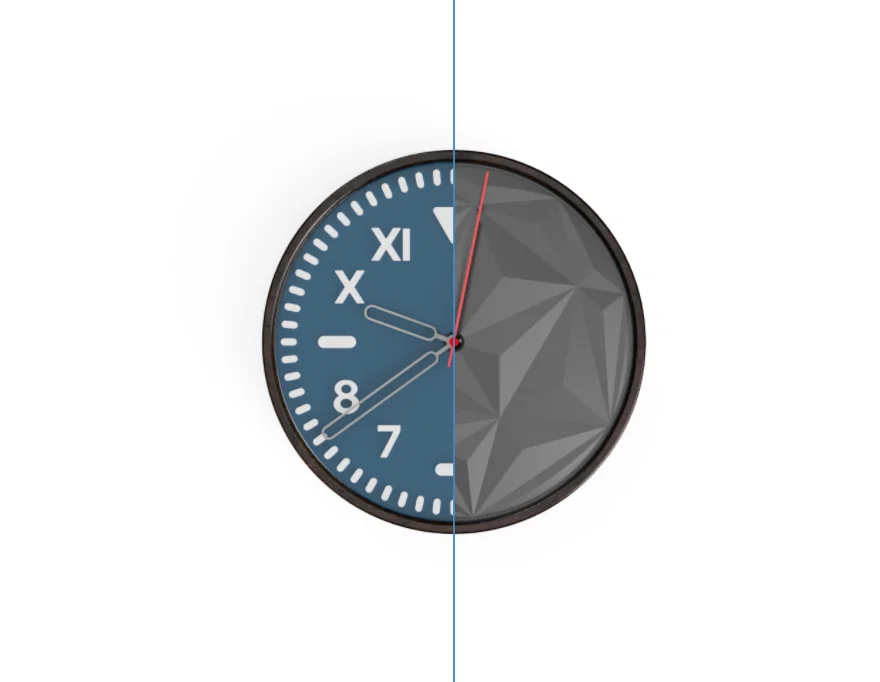

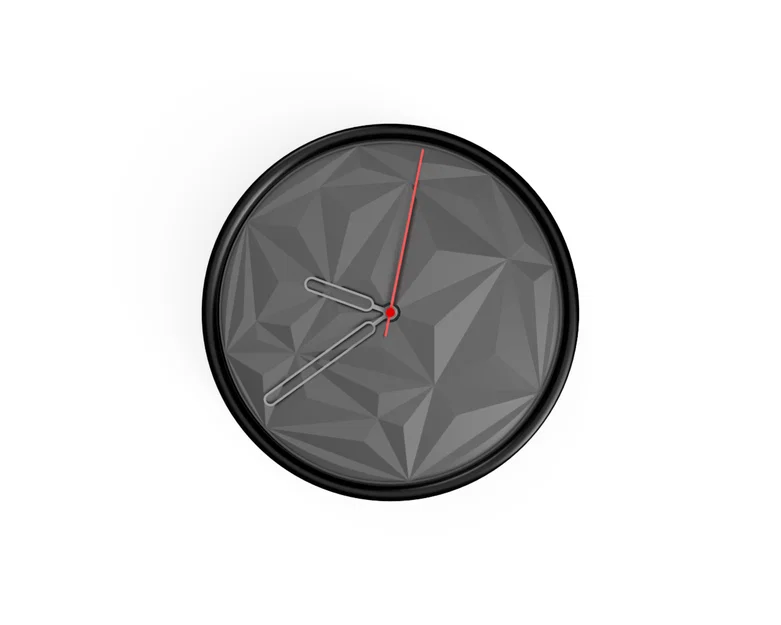

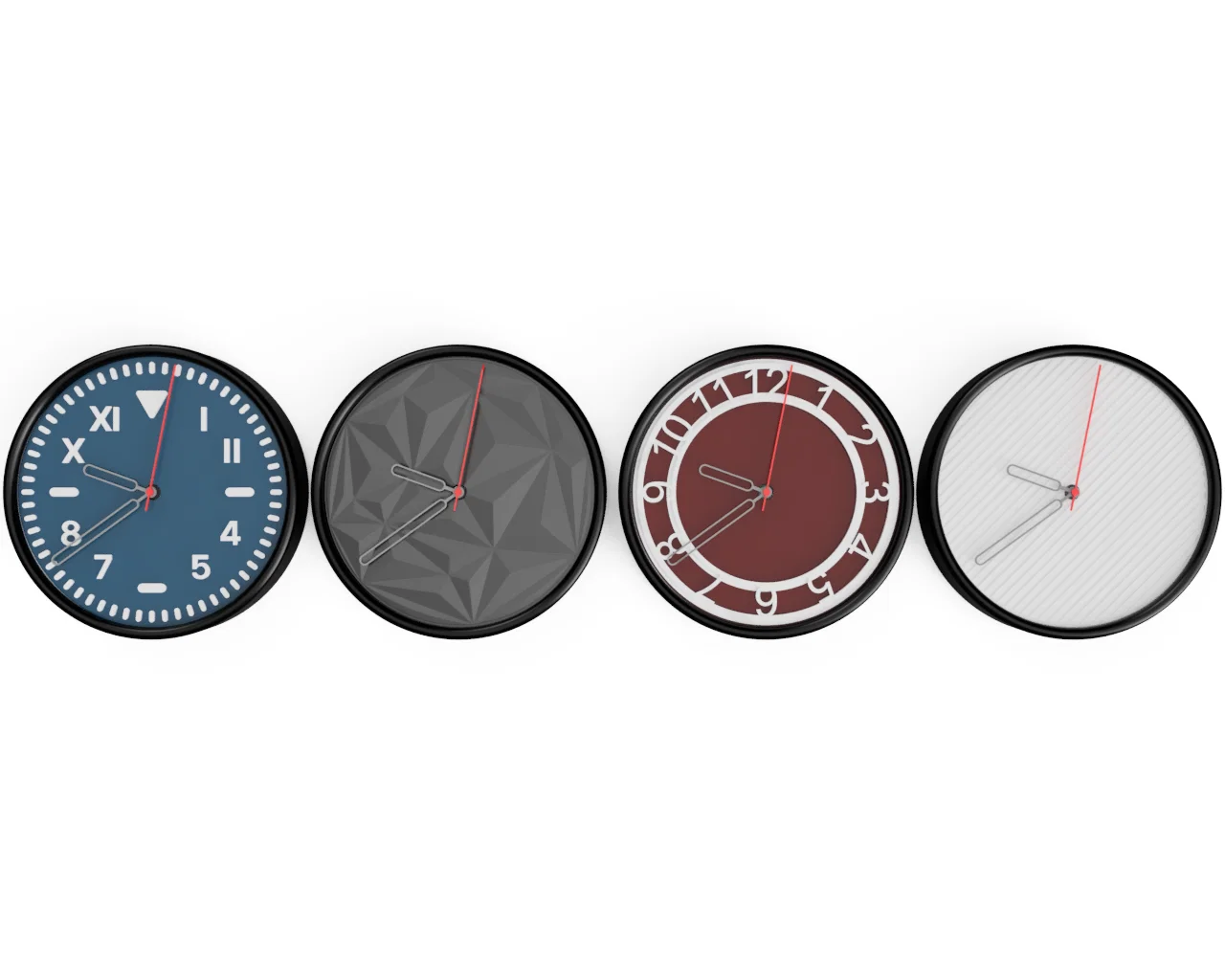

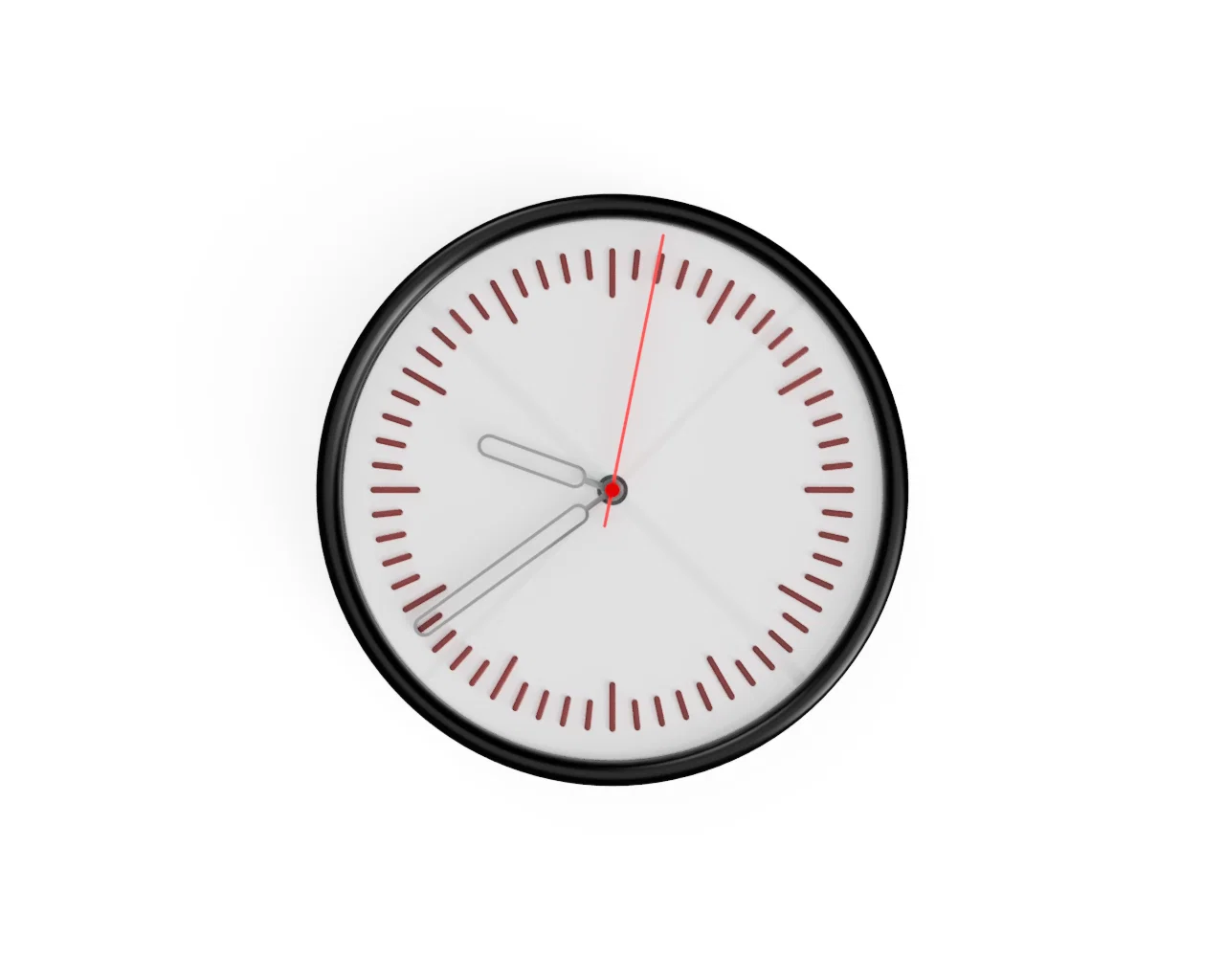

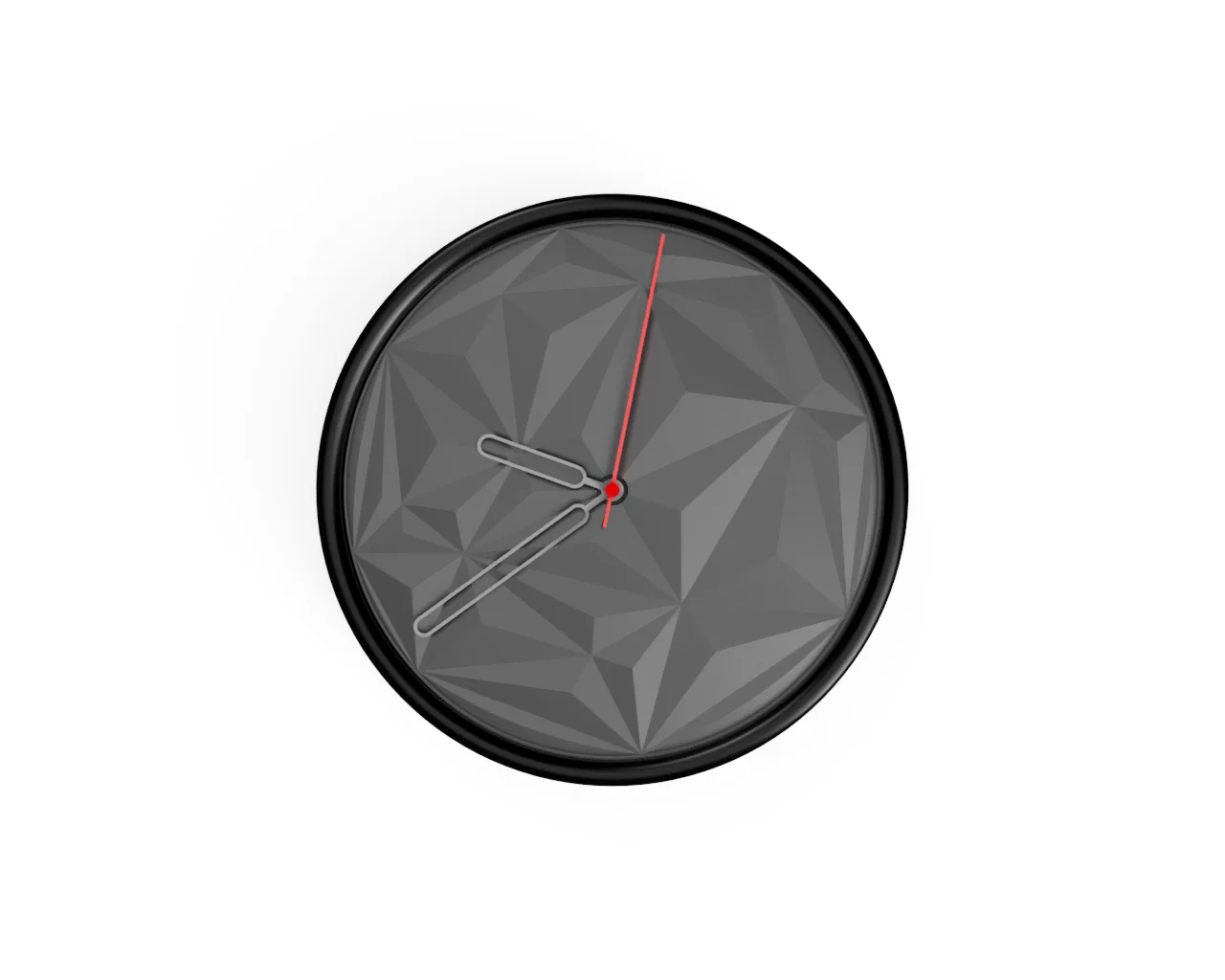

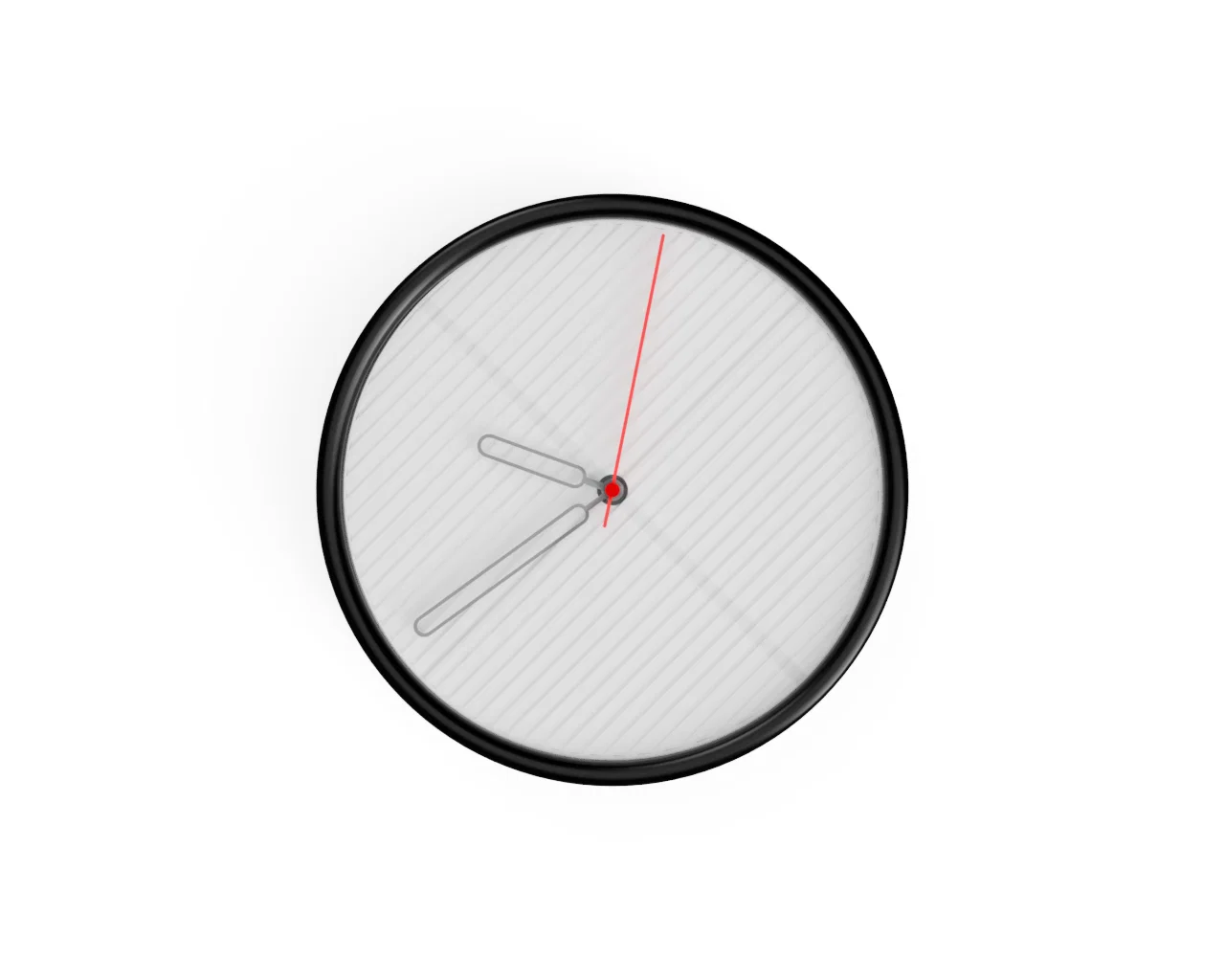

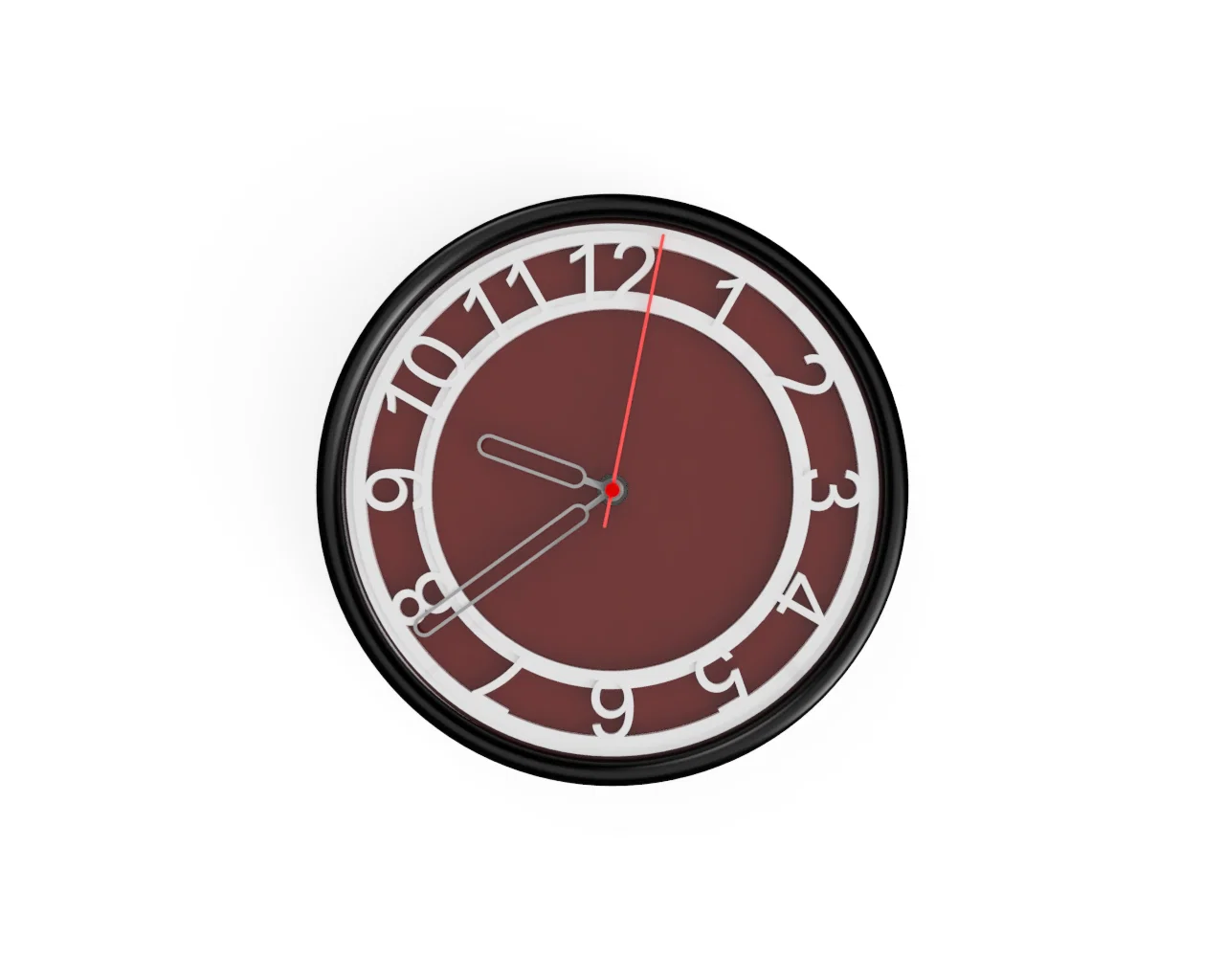

Trước tiên, chọn một mặt đồng hồ để in trong mục “Files”. Các mặt (Faces) được đặt tên như hình:

Thiết lập in:

1. Hướng đặt mẫu (orientation) nên giống như ảnh bên dưới
2. PLA
3. Không cần support
4. Chiều cao lớp (layer height) 0.2mm
5. Tất cả thiết lập bổ sung (đổi màu, variable layer height) đã có sẵn trong file 3mf.

Khung (Frames)

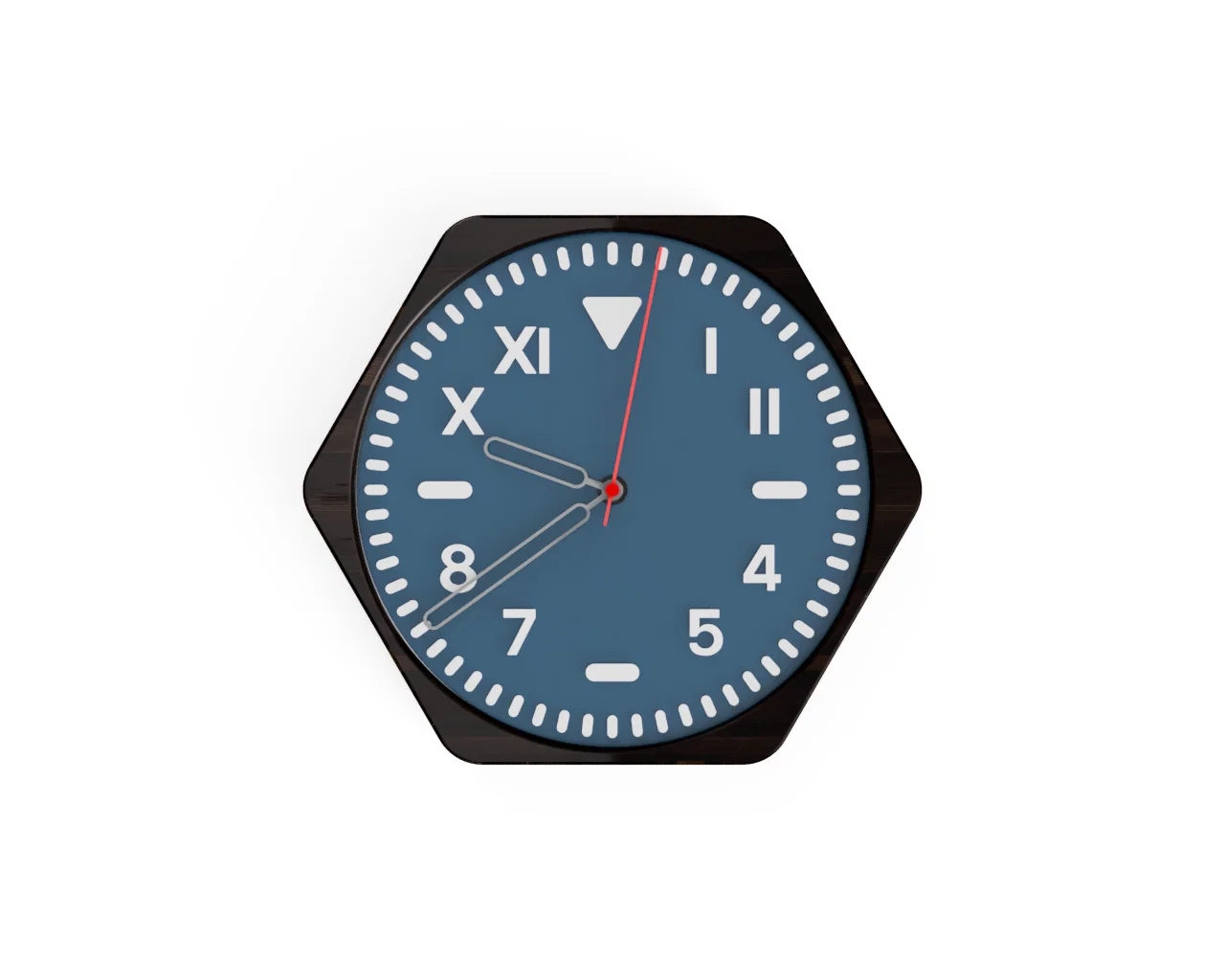

Có 2 loại khung. Cả hai đều có thể treo tường, nhưng khung lục giác còn cho phép đặt đồng hồ trên bàn.

Thiết lập:

1. Hướng đặt mẫu nên giống ảnh bên dưới (mặt cong hướng lên)
2. PLA (màu đen nhìn đẹp nhất)
3. Không cần support
4. Layer height 0.2mm

Pát treo tường (Wall Mount Bracket)

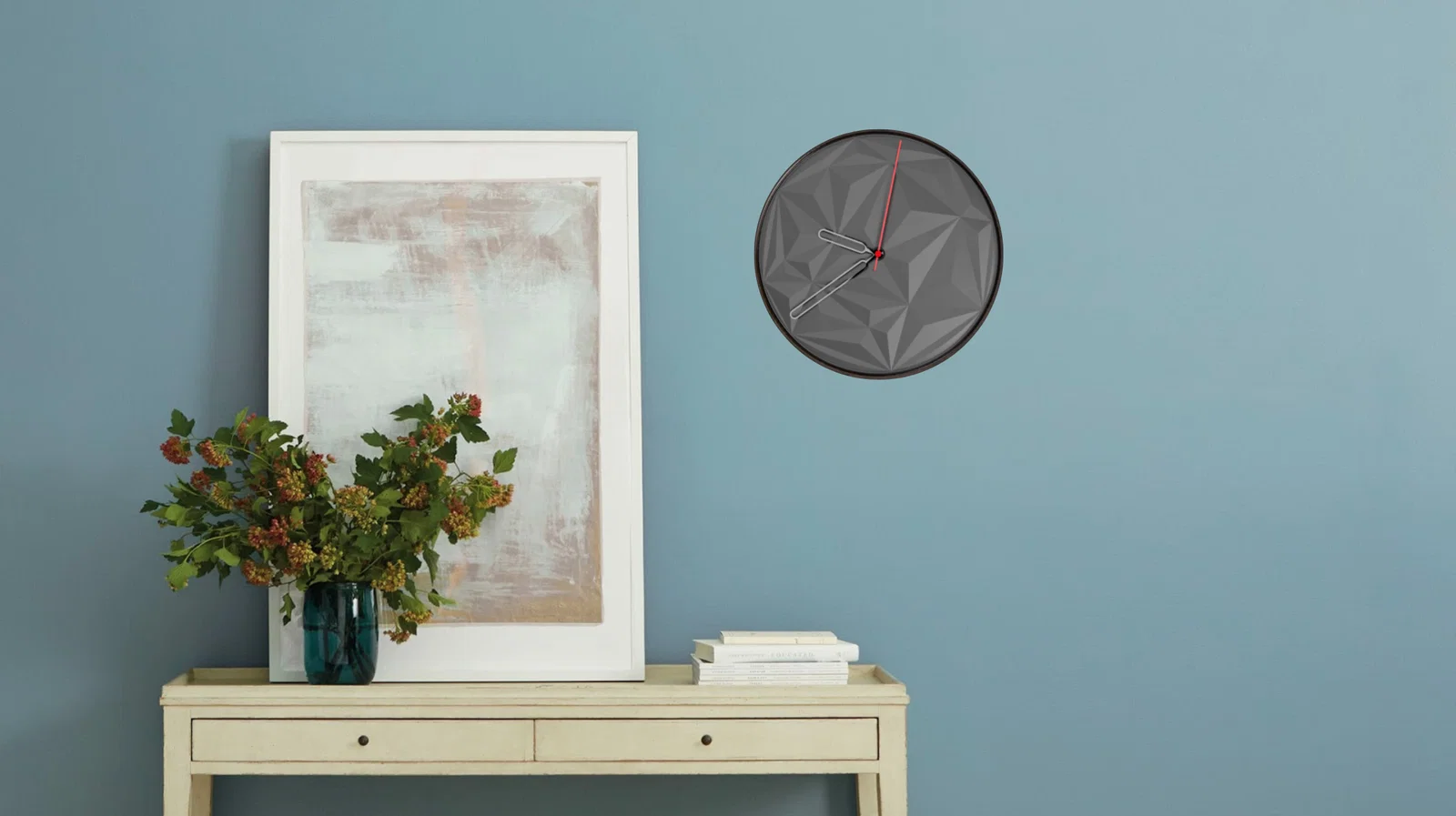

Pát treo tường giúp gắn đồng hồ lên tường. Phần này là tuỳ chọn.

Thiết lập:

1. Hướng đặt mẫu nên giống ảnh bên dưới
2. PLA (màu nào cũng được, phần này sẽ không thấy)
3. Không cần support
4. Layer height 0.2mm

Lắp ráp

Nếu bạn có in pát treo tường, đặt nó vào mặt sau của mặt đồng hồ, rồi xoay để khóa cố định.

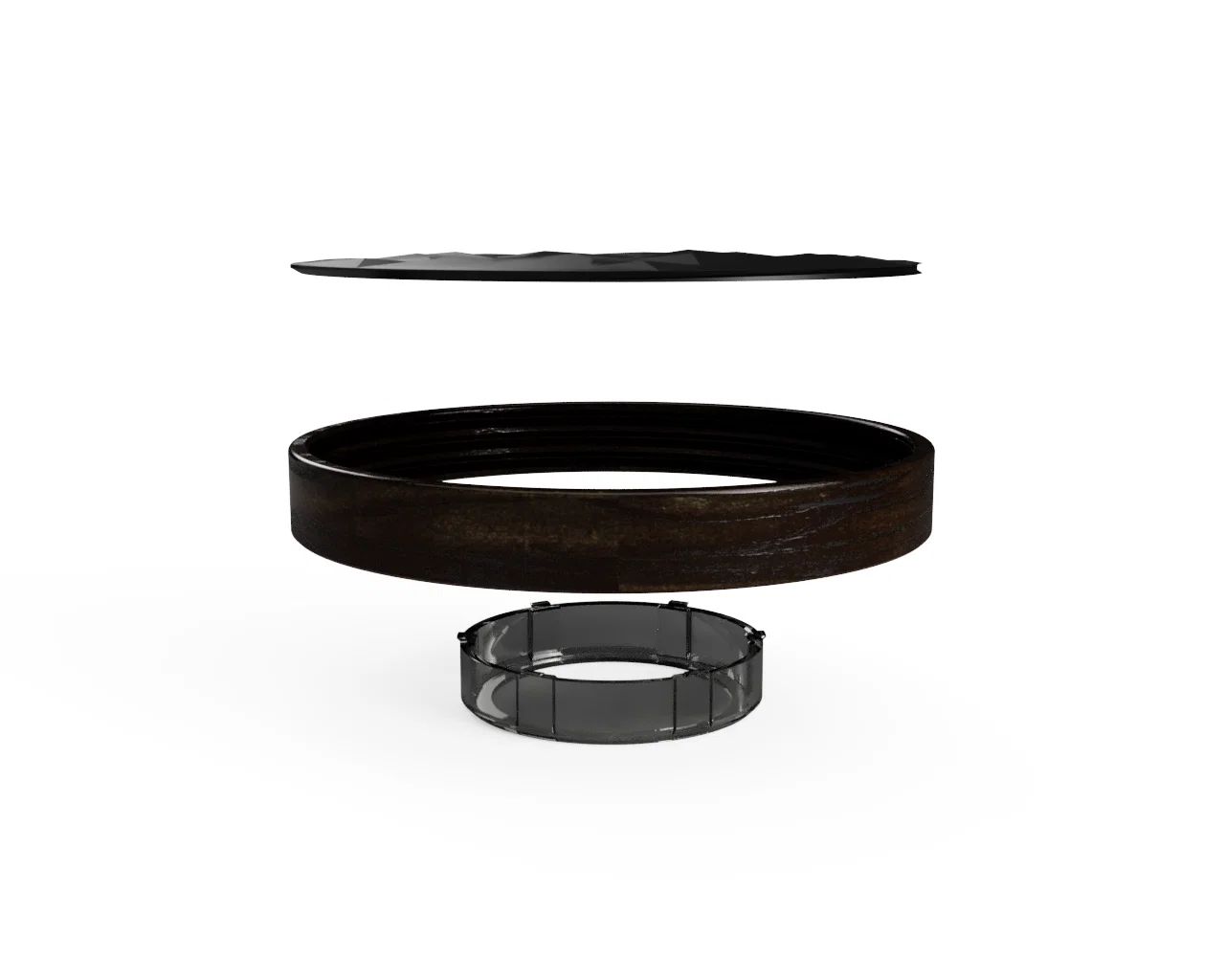

Vặn mặt đồng hồ (Clock Face) vào khung (Frame) như hình bên dưới. Bước này làm nhẹ tay và từ từ thôi.

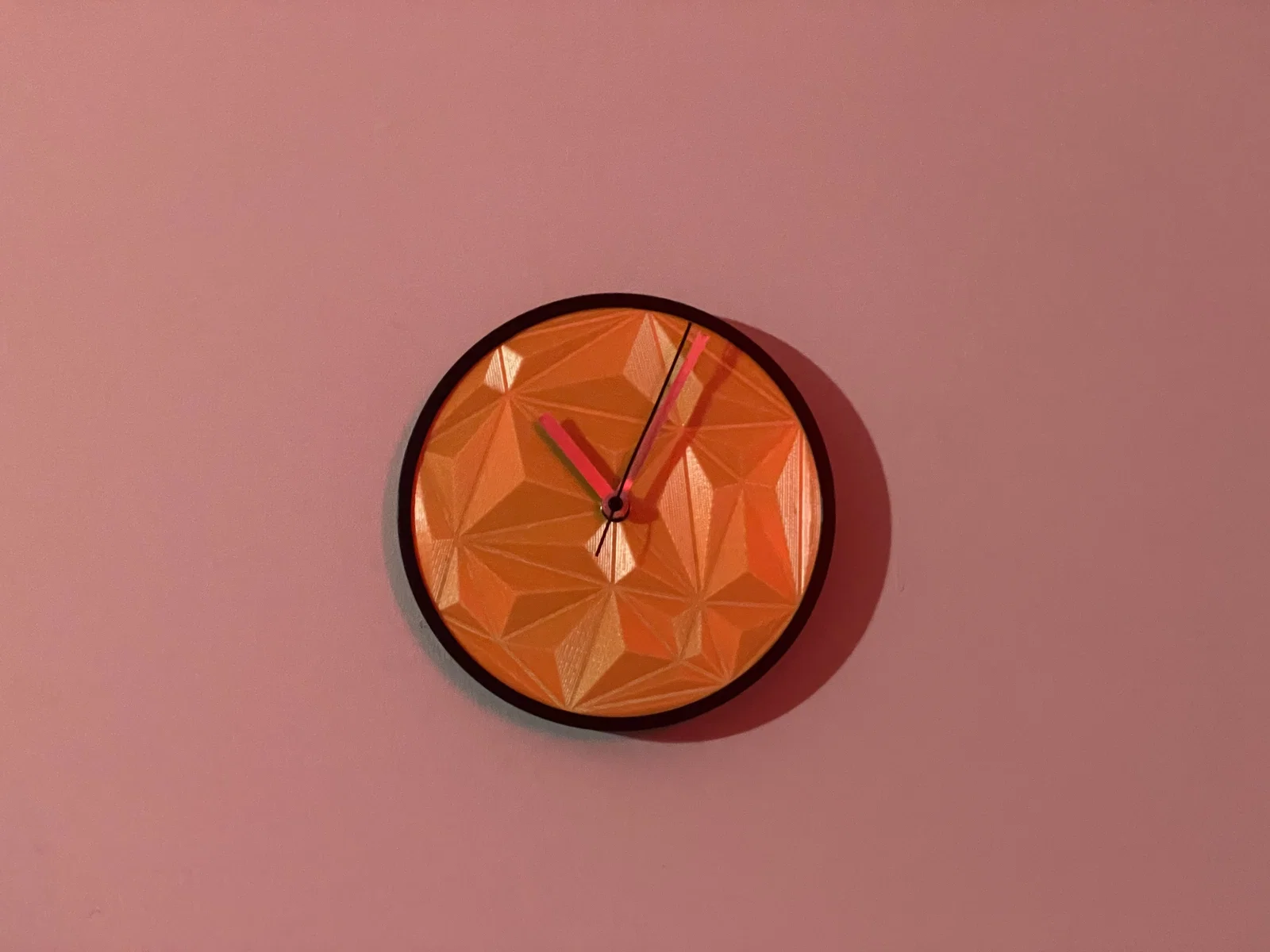

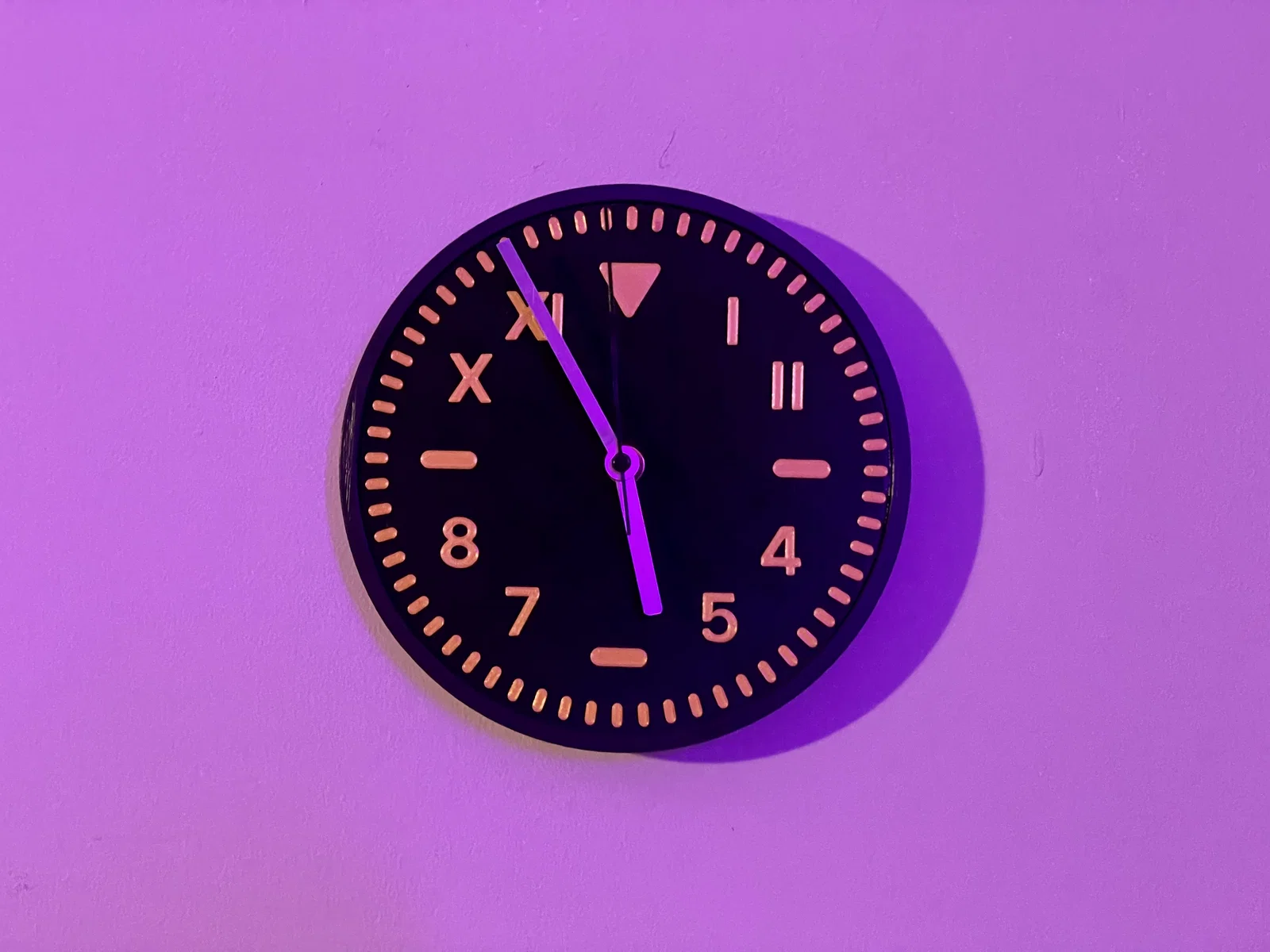

Sau đó, gắn bộ máy đồng hồ của bạn vào. Nếu bạn mua loại này, thành phẩm cuối sẽ giống như hình dưới.

Vậy là xong, chúc bạn in vui!

Change Log

-----------------

June 12: Upload kim giờ và kim phút cho Teque5

June 17: Cập nhật khung để loại bỏ hiện tượng ghosting khi dùng silk PLA
