Pát gắn Dovetail cho tay cầm ZWO (ZWO Handle Dovetail Mount)
Pát gắn 2 mảnh để lắp universal dovetail lên tay cầm cụm ZWO FF65, có 5 vị trí lắp. Thiết kế tối ưu cho in resin, dùng vít M4-0.7x20 và ê-cu M4; vị trí ngoài cùng nên dùng vít dài hơn kèm washer.
Mô tả

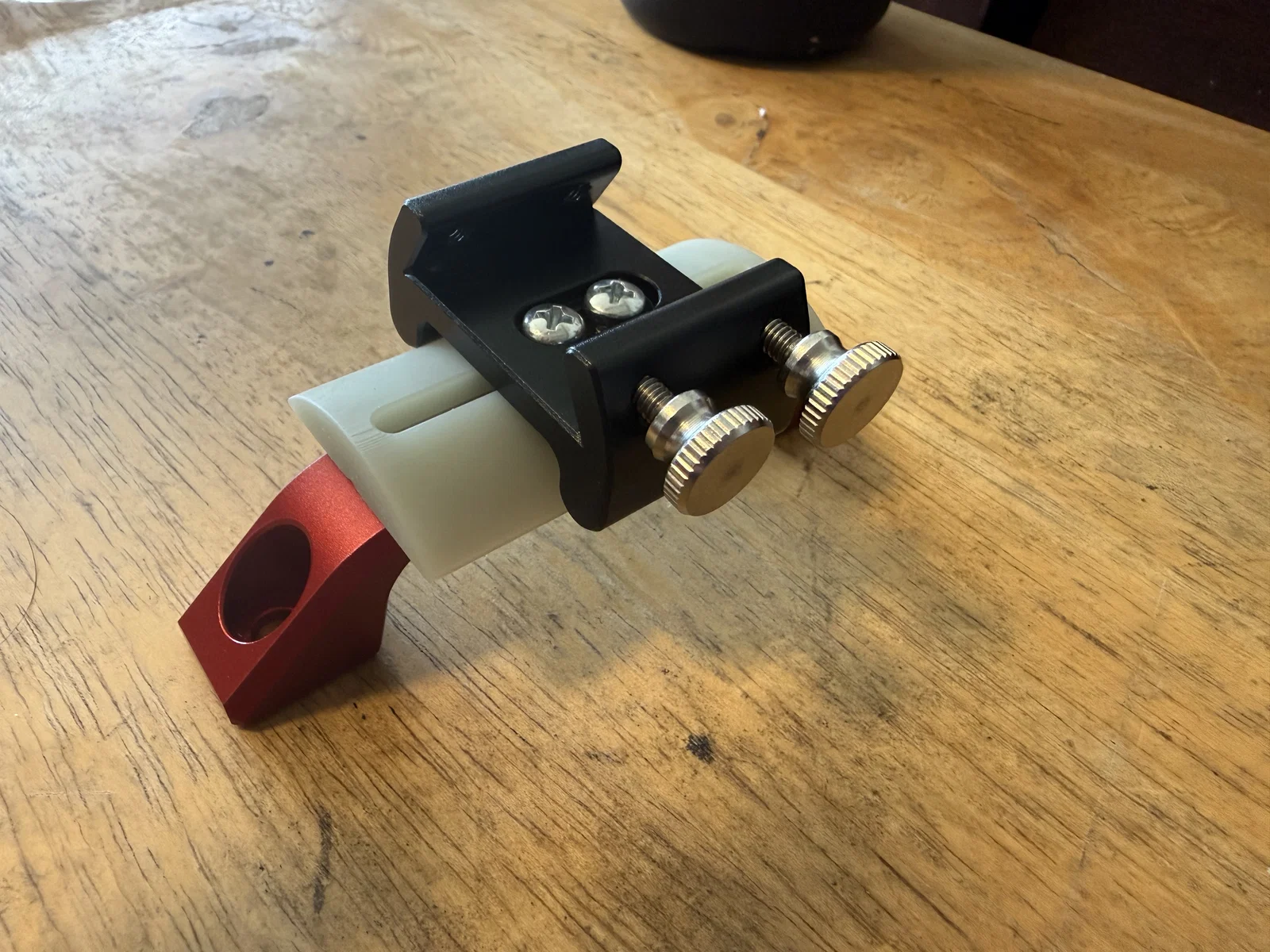

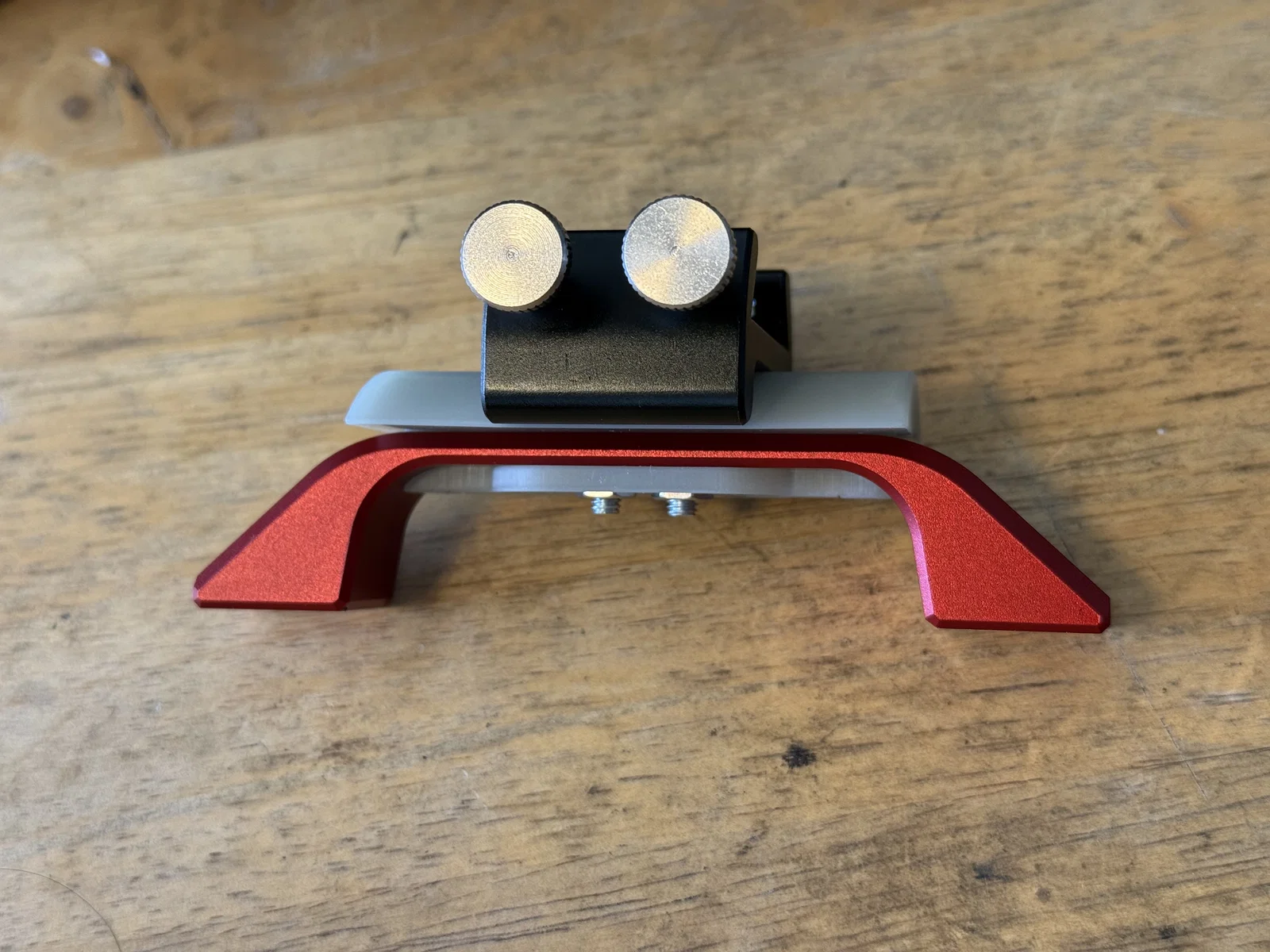

Bộ pát gắn (mounting bracket) gồm 2 món để gắn các pát "universal dovetail" vào tay cầm (handle) của cụm kính thiên văn ZWO FF65. Có 5 vị trí lắp. Có thể dùng được hoặc không với các model khác.
Tối ưu cho in resin.
Miếng dưới cần canh cho khớp chính xác với khe hở của tay cầm; miếng trên dạng rãnh sẽ trượt (slot) vào miếng dưới, sau đó được giữ cố định nhờ dovetail.
Dùng vít M4-0.7x20 (2 con) và ê-cu M4 (2 cái). Nếu dùng các vị trí ở hai đầu, khuyến nghị dùng 1 con vít dài hơn và long đền (washer) cho vị trí vít ngoài cùng.
