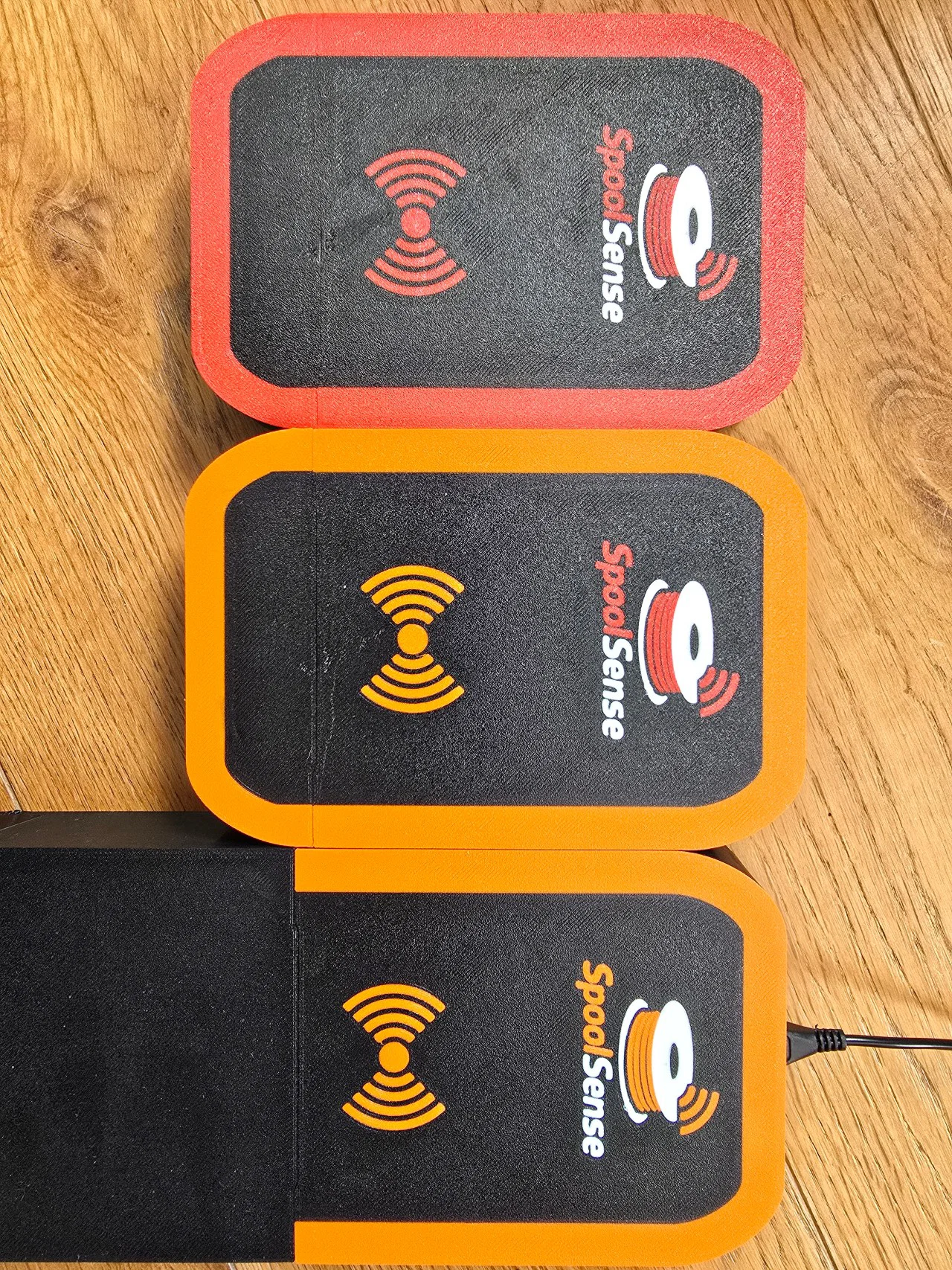

SpoolSense Solo Reader – Vỏ Case Modular cho NFC/RFID Scanner

Vỏ case dạng modular cho máy quét NFC/RFID SpoolSense.org để quản lý cuộn filament và DryBox của mình.

Phần enclosure này thuộc hệ sinh thái SpoolSense – một dự án open-source để theo dõi cuộn filament bằng NFC.

Toàn bộ project, firmware và hướng dẫn đi dây tổng quát: https://spoolsense.org

Thông tin lắp ráp cho mẫu scanner này xem tại đây: https://github.com/SpoolSense/spoolsense_scanner/tree/main/usermods/plasticsnake

Tính năng

• modular

• dễ in

• chạy được trên máy in nhỏ

• bề mặt đẹp hơn khi in úp xuống rồi bắt ốc ráp lại... tự taro (selftapping)

• giảm tối đa support, tiết kiệm thời gian và vật liệu hao

• thiết kế có màu – nhớ chọn đúng màu cho phần “đầu”

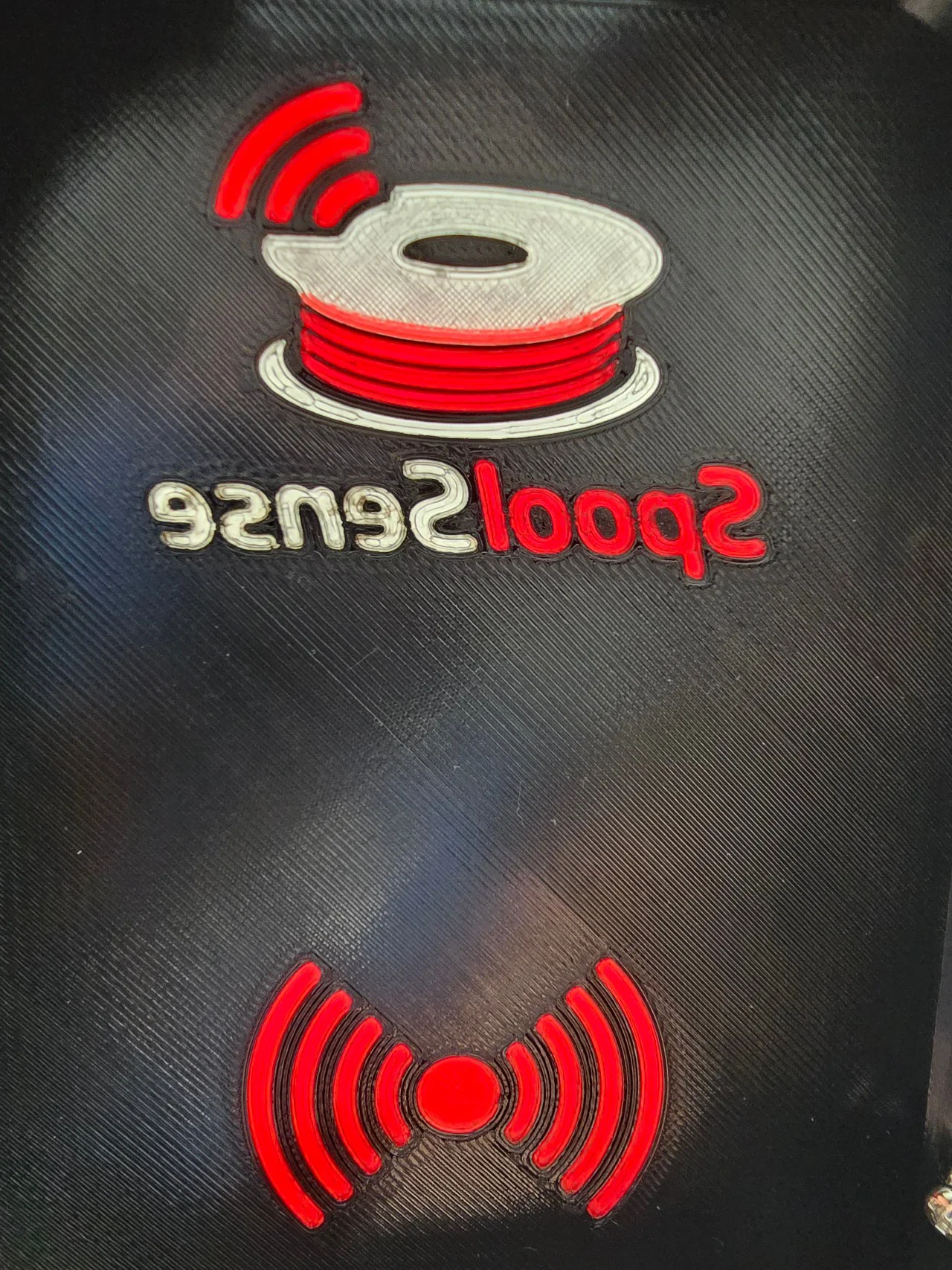

• logo (RFID và SpoolSense) là dạng trong mờ (transluzent) để LED dùng hiển thị trạng thái

  • SpoolSense hiển thị trạng thái VÀ màu filament nhờ RGB-LED tích hợp

    • ESP32DevKitC

    • ESP32-S3-Zero

• bắt lại bằng ốc lục giác M3 thường, kiểu selftapping

• phần sau có thể thay đổi để nâng cấp sau này (keypad, LCD, TFT, nút bấm...) nên phần trước vẫn giữ “nguyên” với NFC Reader và ESP32

• cổng cấp nguồn ở phía trước

• plate gắn (mounting plate) thay được cho nhiều loại ESP và NFC board khác nhau

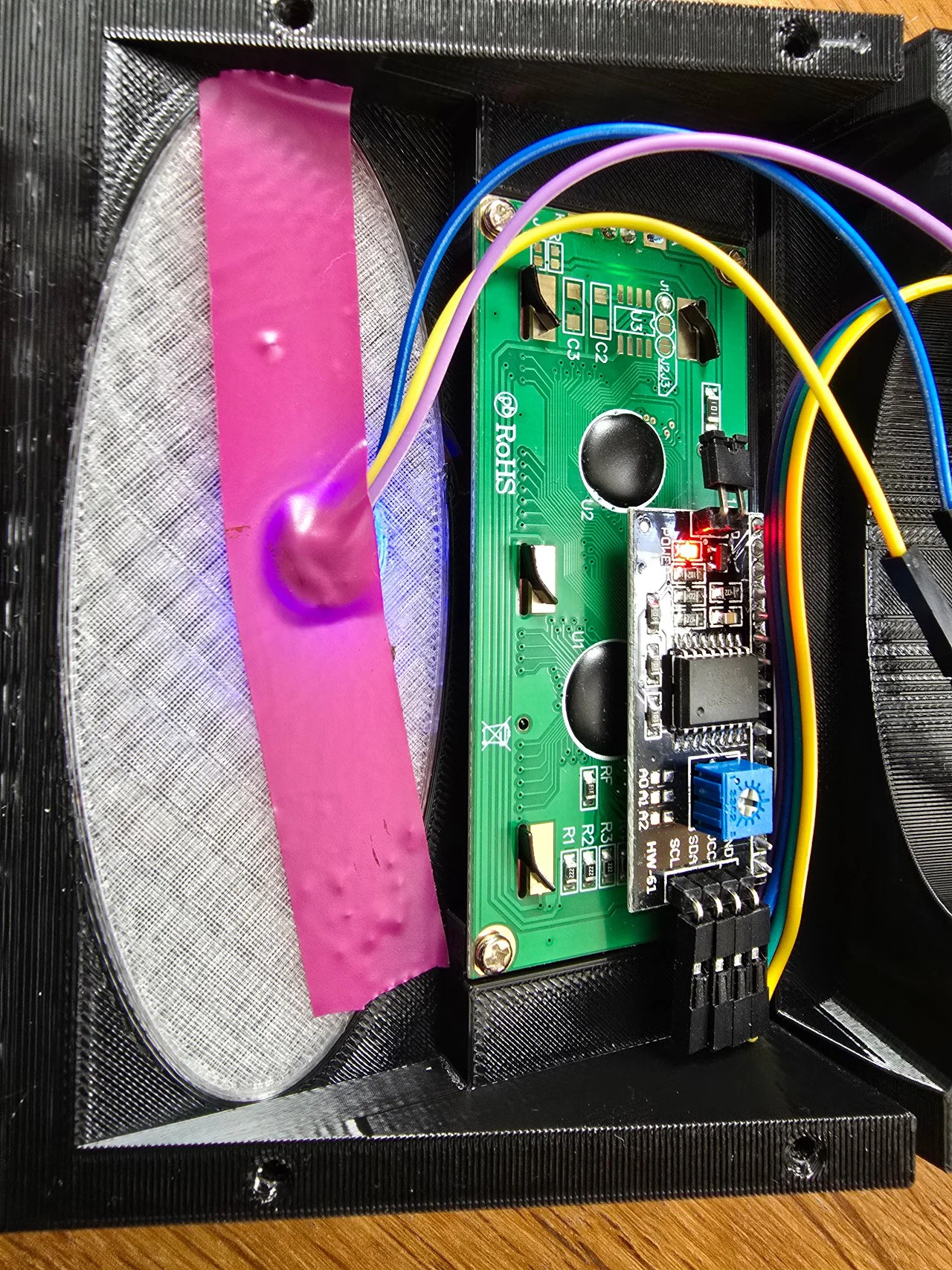

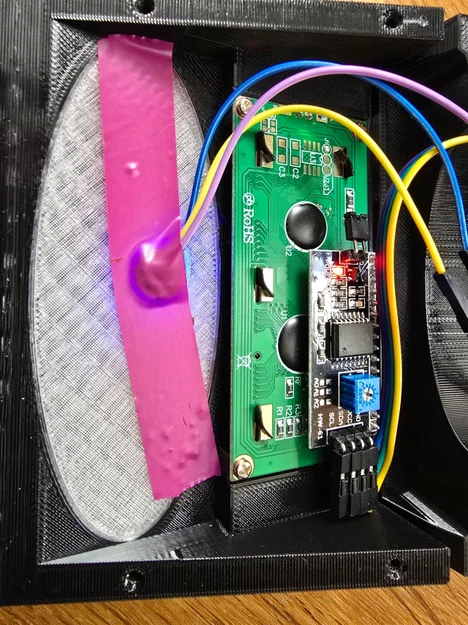

• sắp có extension để dùng LCD và

• RGBLED rời

Phần cứng

• Ốc M3

Cách lắp ráp

• in các part cần thiết

  • chỉnh setting màu

  • nếu không muốn in nhiều màu thì dùng màu bạn thích

  • có 1 màu là trong suốt – giúp LED trên ESP và NFC board sáng hơn

• nối phần case với “endpart” bằng 2 con M3x20. Nếu được thì kẹp các part trên một mặt phẳng. Ốc được bắt hơi xéo để dễ thao tác hơn, nhưng có rủi ro là lúc siết chặt có thể bị lệch nhẹ

• chỉ in đúng mounting plate cần dùng. Một cái cho ESP32DevKit1, cái còn lại cho D1 mini ESP

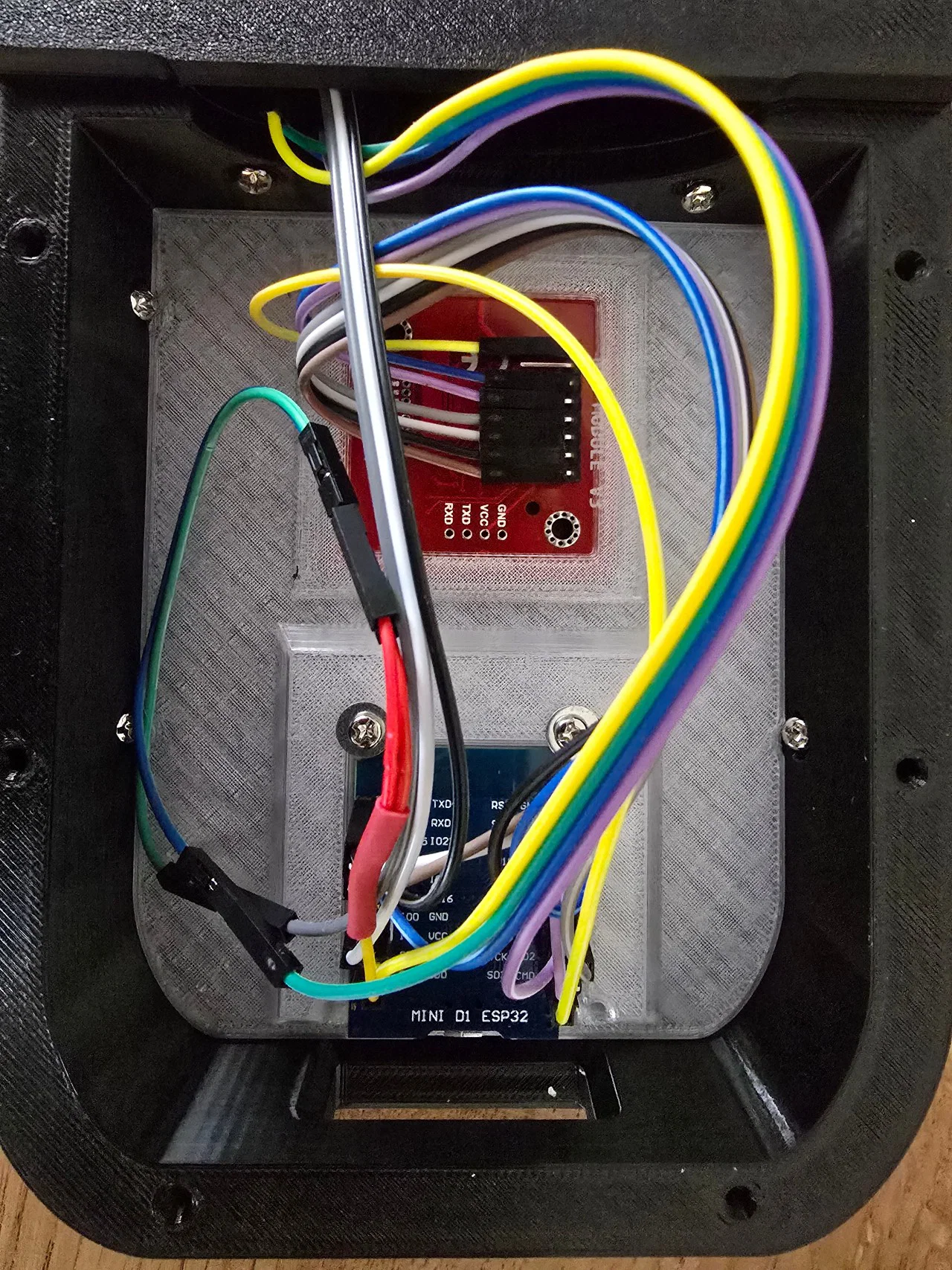

• đặt NFC board vào trước khi đưa mounting plate vào trong case

• cố định mounting plate bằng 4 con M3x10. Đầu ốc sẽ giữ plate chắc chắn

• nếu có chỗ nào bị lỏng/rung... dùng keo nến (hot glue) ;-)

• cài SpoolSense firmware

• đi dây cho đúng rồi test

• đóng case lại...

• ... xài thôi

Có thắc mắc gì cứ hỏi ở phần bình luận nhé.
