Tấm chắn Z đặc biệt cho Voron Zero “strange”

Vậy là bạn đang build một con Voron Zero.

Nhưng bạn muốn ngăn bụi bẩn/“gunk” lọt xuống dưới deck của máy.

Và bạn cũng không muốn dùng cái physical Z endstop mặc định vì một lý do nào đó (có thể bạn có cách khác để set Z offset).

Và thêm nữa, bạn đang dùng kirigami bed (hoặc loại monolithic bed khác như fysetc CNC).

Trong trường hợp đó, món này sẽ đóng vai trò như một “Z shield”. Nó thay thế luôn ngàm/mount của Z endstop và cái chặn (stop) cho lower Z rail.

Kirigami bed sẽ quyết định mốc vật lý cho khoảng cách giữa hai cái Z rail / Z extrusion nhỏ của bạn. Bạn không thể chỉ thiết kế/in một món rồi hy vọng nó fit đúng chỗ này; nếu một chi tiết phải nằm kẹp giữa hai extrusion/rail thì nó bắt buộc phải đủ “flexible” để tự thích nghi theo khoảng cách mà kirigami bed đã ấn định (tùy nó được gia công chuẩn hay lệch, theo spec nào). Kirigami bed là một tấm thép liền khối (hy vọng!) cứng vững, và về cơ bản nó là mốc tham chiếu cho toàn bộ Z stage của bạn.

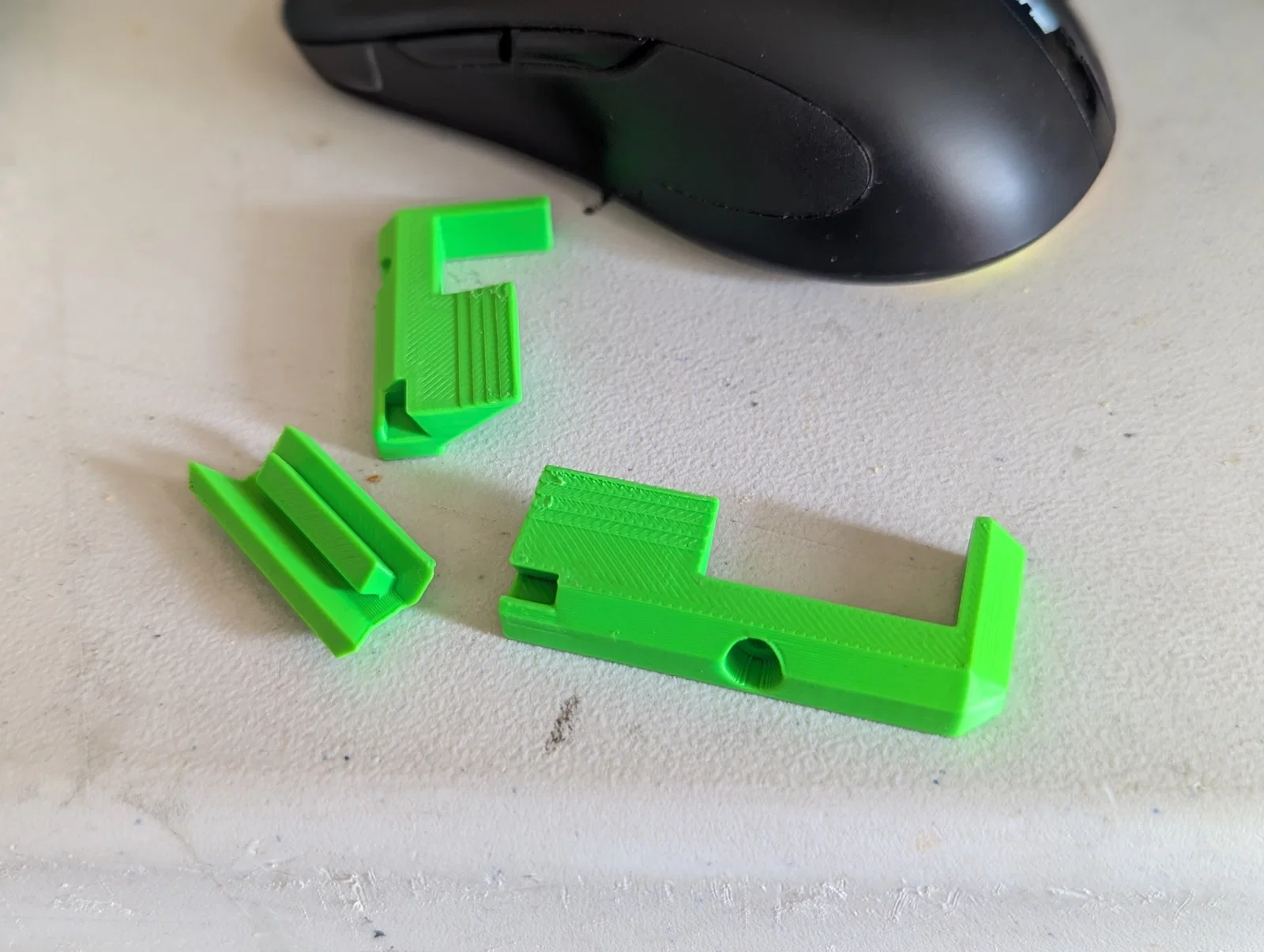

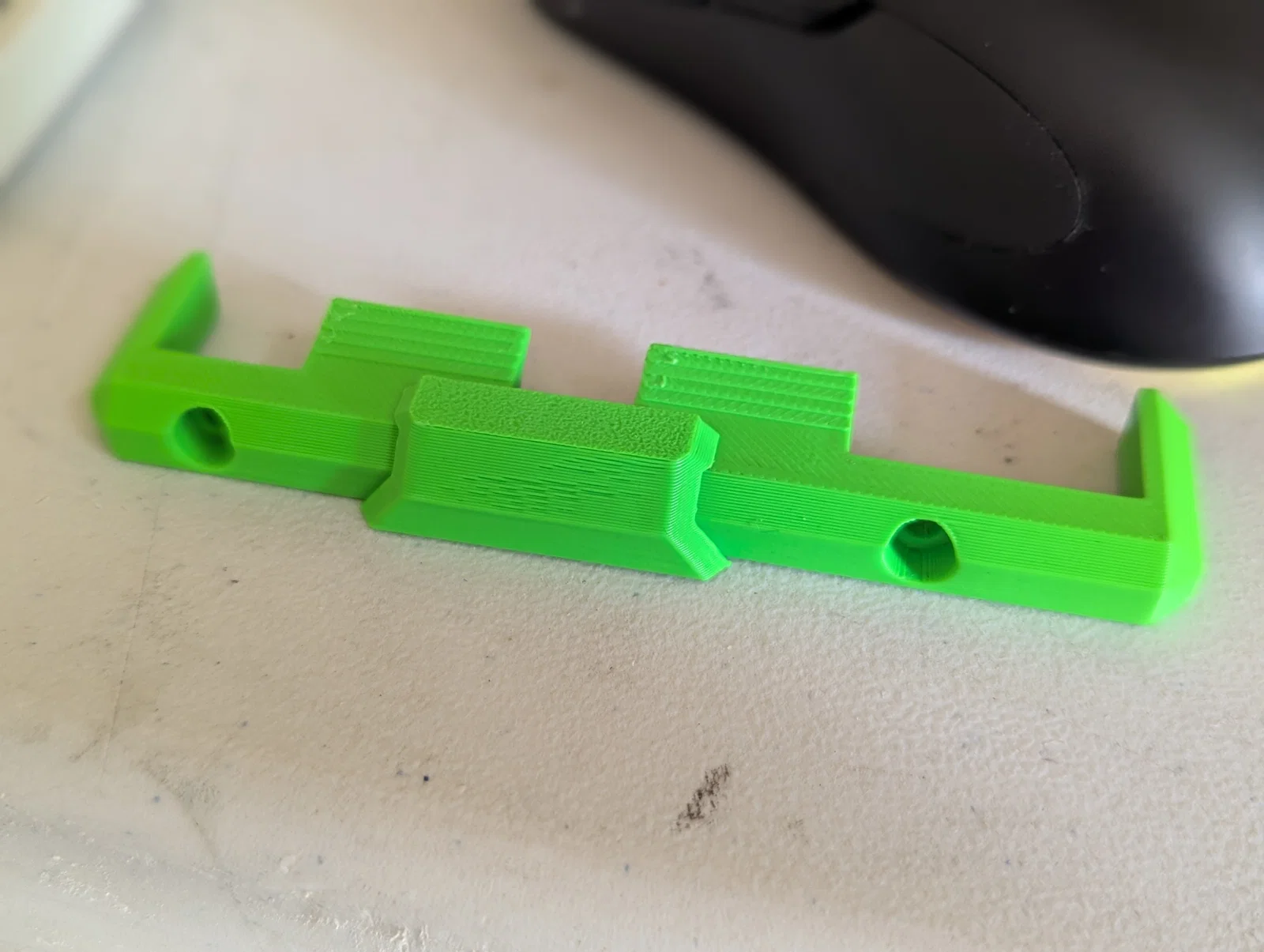

Z shield gồm 3 mảnh. Mảnh ở giữa trượt vào các keyway trên mỗi mảnh bên hông. Mỗi mảnh bên hông sẽ bắt bolt vào từng extrusion. Nhờ vậy bạn có thể lắp cả cụm này sau khi kirigami bed đã lắp xong mà không tạo thêm ứng suất. Bonus là bạn có thể tháo/lắp nó bất cứ lúc nào, không cần phải tháo tung cả cụm Z.

Nó được lấy cảm hứng từ mấy món kiểu như này:

Có khá nhiều mẫu, nhưng tất cả đều mặc định là bạn vẫn muốn dùng Z endstop và tất cả đều cố định khoảng cách giữa hai rail của bạn.
