Hộp Lưu Trữ Xếp Chồng 184x184x60mm có thông gió

Động lực

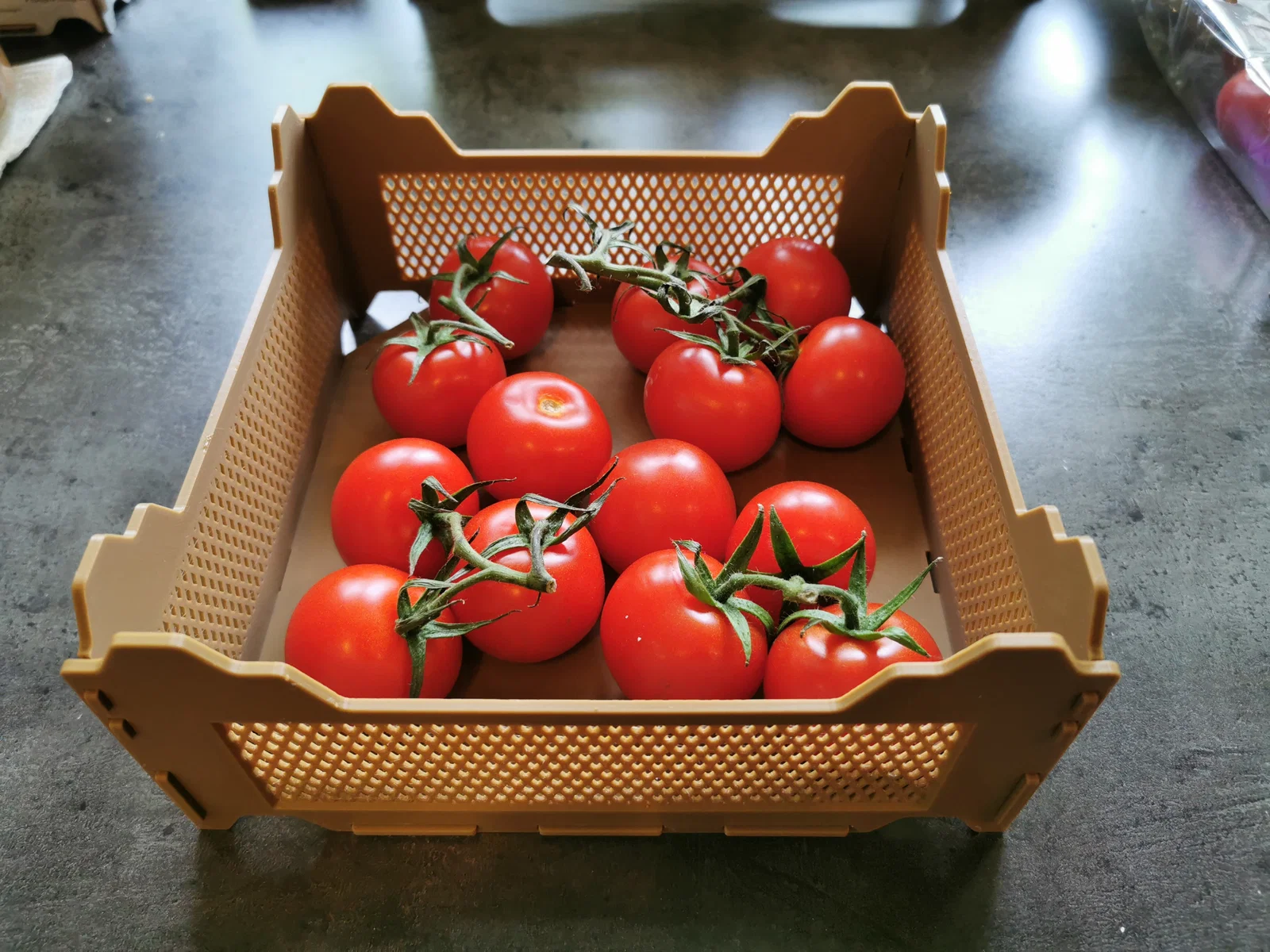

[ hộp đựng để ủ cà chua ]
Trong một kỳ nghỉ ở Pháp, mình có mua trái cây trong những thùng gỗ xếp chồng rất đẹp, giờ mình dùng chúng để ủ cà chua trên bệ cửa sổ.
Vì các thùng có thể xếp chồng, nên chỉ tốn rất ít diện tích.

[ đảm bảo thông gió tốt ở vùng tiếp xúc ]
Để tránh trái cây bị hư sớm, mình muốn đảm bảo đồ được lưu trữ có thông gió tốt tại vùng tiếp xúc ở đáy của các hộp chứa.

Sau khi thiết kế tấm lưới thông gió cho hộp đựng (link bên dưới), mình cũng cần một giải pháp cho các hộp đựng có thể xếp chồng.

Giải pháp

Mình phát triển một thiết kế có thể 3D print dựa theo các thùng gỗ đựng đồ.
Nhờ vậy, ai cần thì có thể tự in các hộp này một cách đơn giản.
Các lưới thông gió bổ sung ở thành bên giúp thông thoáng tốt (và tiết kiệm vật liệu mà không làm giảm độ chắc chắn).
Thiết kế cho phép in không cần brim hay supports, thường cho chất lượng bề mặt đẹp hơn, nhất là khi in PETG.

In (Print)

In bằng SUNLU PETG (màu Coffee).

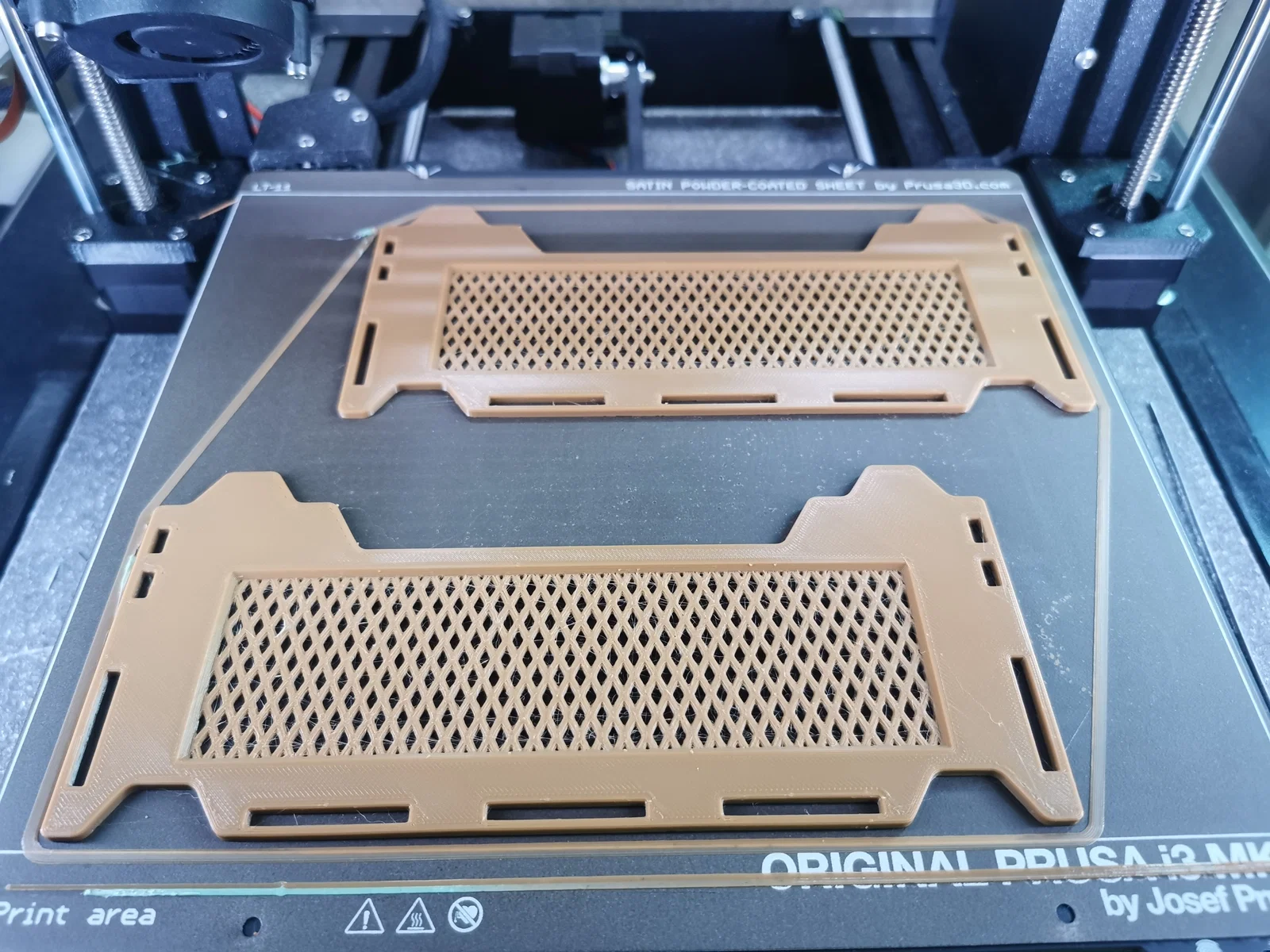

  [ thành bên hộp loại A ]
  2x StackableStorageBox_SideA_v00.stl
     (support:                  không cần)
     (brim:                       không cần với satin)
     (hướng đặt khi in:   mặt trong úp xuống)
     (màu:                    Coffee hoặc tuỳ bạn ;-)

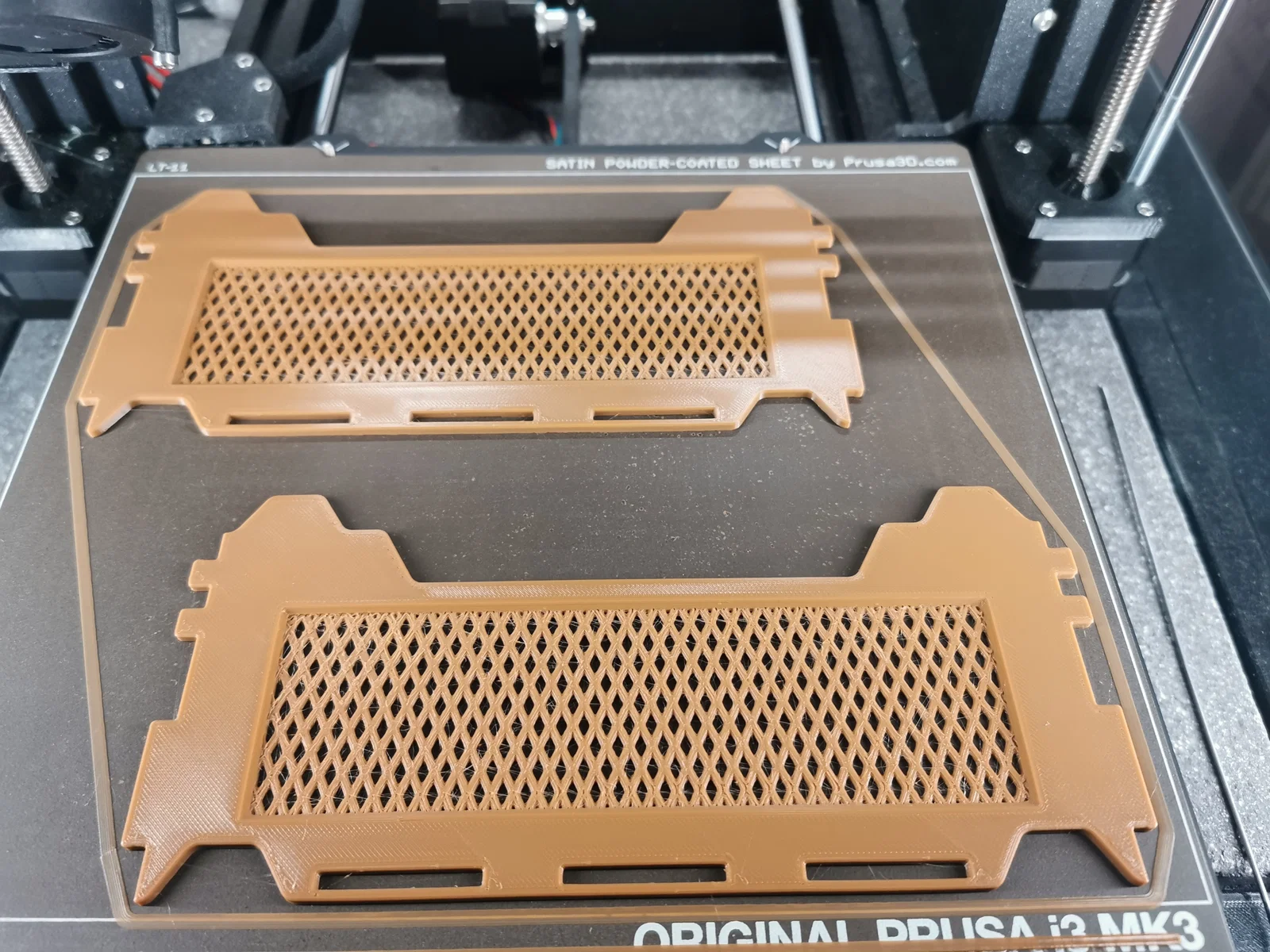

  [ thành bên hộp loại B ]
  2x StackableStorageBox_SideB_v00.stl
     (support:                  không cần)
     (brim:                       không cần với satin)
     (hướng đặt khi in:   mặt trong úp xuống)
     (màu:                    Coffee hoặc tuỳ bạn ;-)

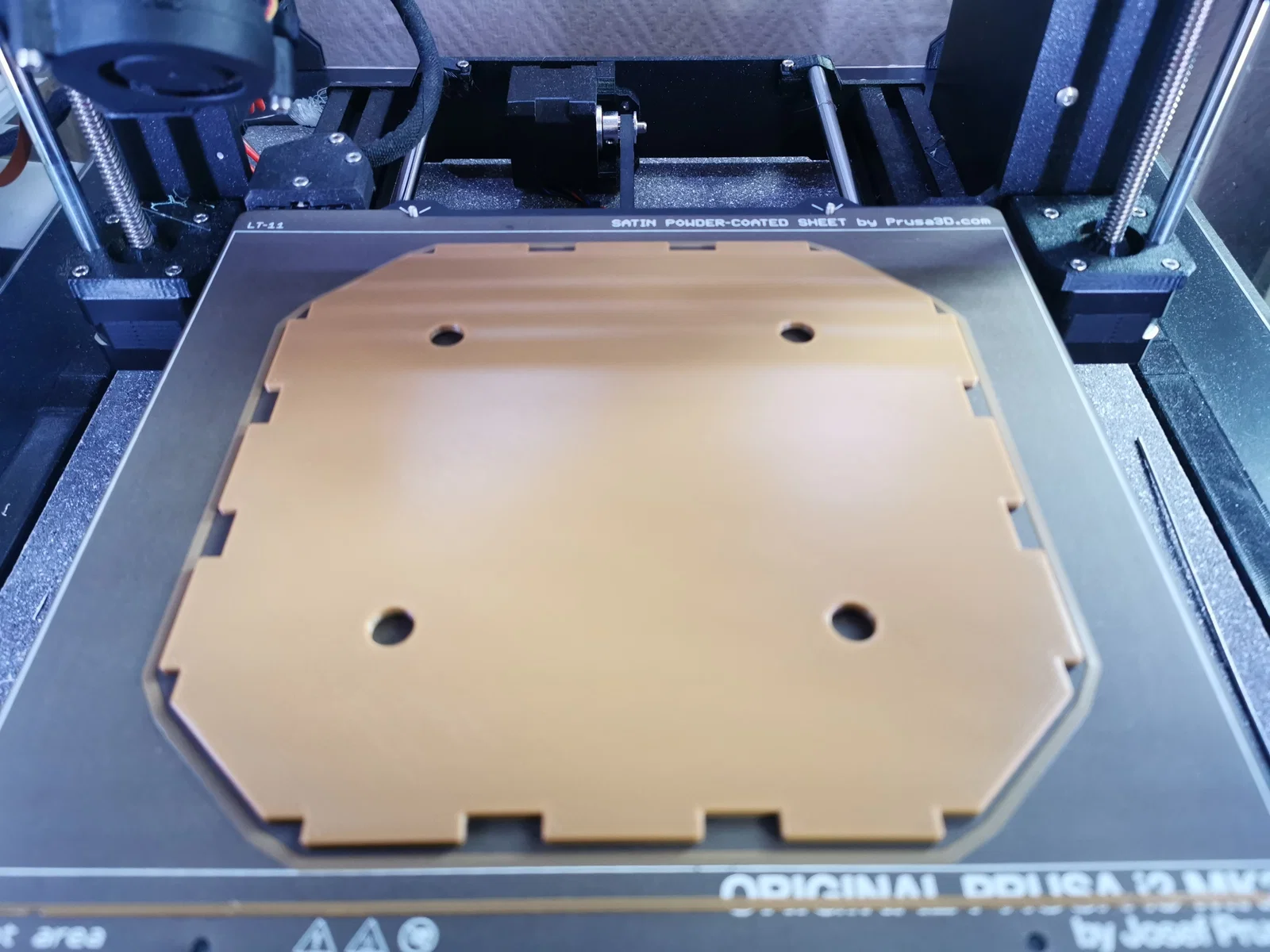

  [ tấm đáy hộp ]
  1x StackableStorageBox_BottomSolid_v00.stl
     (support:                  không cần)
     (brim:                       không cần với satin)
     (hướng đặt khi in:   mặt trong úp xuống)
     (màu:                    Coffee hoặc tuỳ bạn ;-)

Lắp ráp (Assembly)

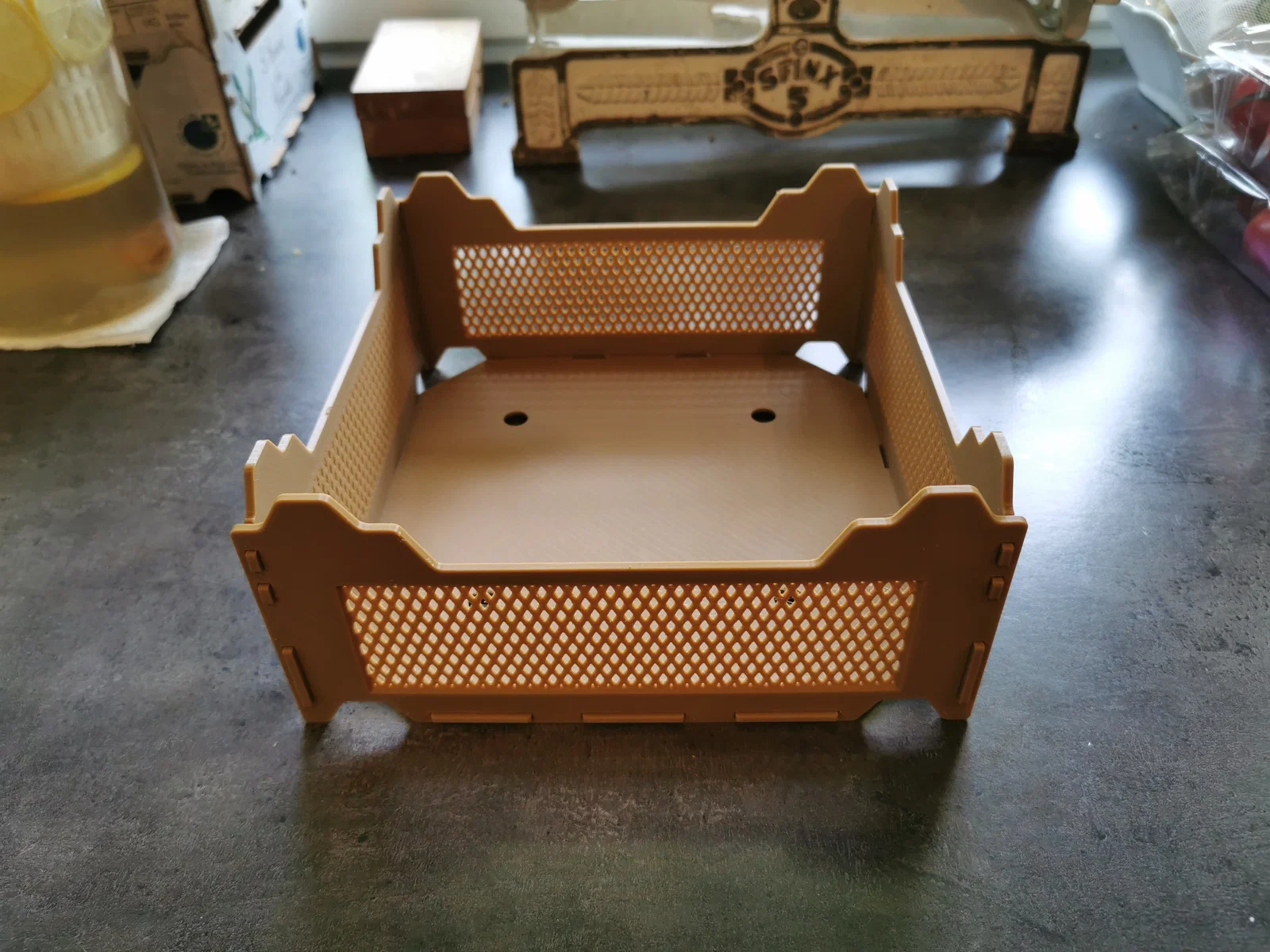

[ Thiết lập hộp đựng ]

[A]
Đặt “tấm đáy hộp” lên một bề mặt phẳng.

[B]
Gài “thành bên hộp loại B” vào hai cạnh đối diện của tấm đáy.
3 ngàm (noses) trên tấm đáy sẽ khớp vào các khe ngang tương ứng trên miếng thành bên.
Nhớ đảm bảo mặt phẳng đều (mặt áp xuống mặt bàn in) quay vào bên trong.

[C]
Gài “thành bên hộp loại A” vào hai cạnh còn lại của tấm đáy.
3 ngàm trên tấm đáy sẽ khớp vào các khe ngang tương ứng trên miếng thành bên, và 3 ngàm của thành bên loại B phải khớp chính xác vào các khe dọc của thành bên.
Nhớ đảm bảo mặt phẳng đều (mặt áp xuống mặt bàn in) quay vào bên trong.

Xong rồi đó!

Cất đồ & dùng thôi!!!
