Van điều tiết Blast Gate 100mm phiên bản dùng ốc lục giác tiện dụng

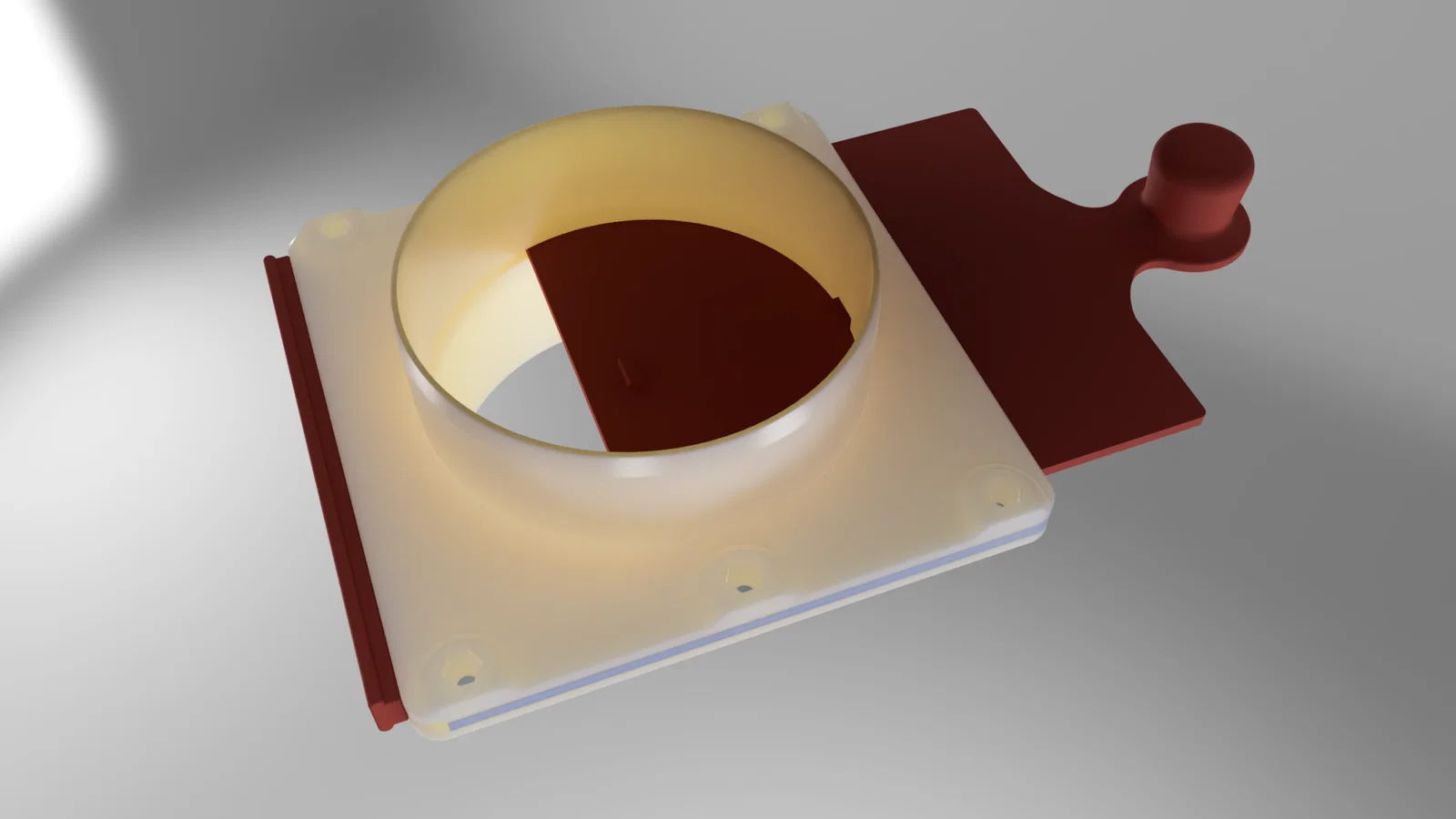

Van điều tiết khí (Blast Gate) 100mm phiên bản đai ốc lục giác

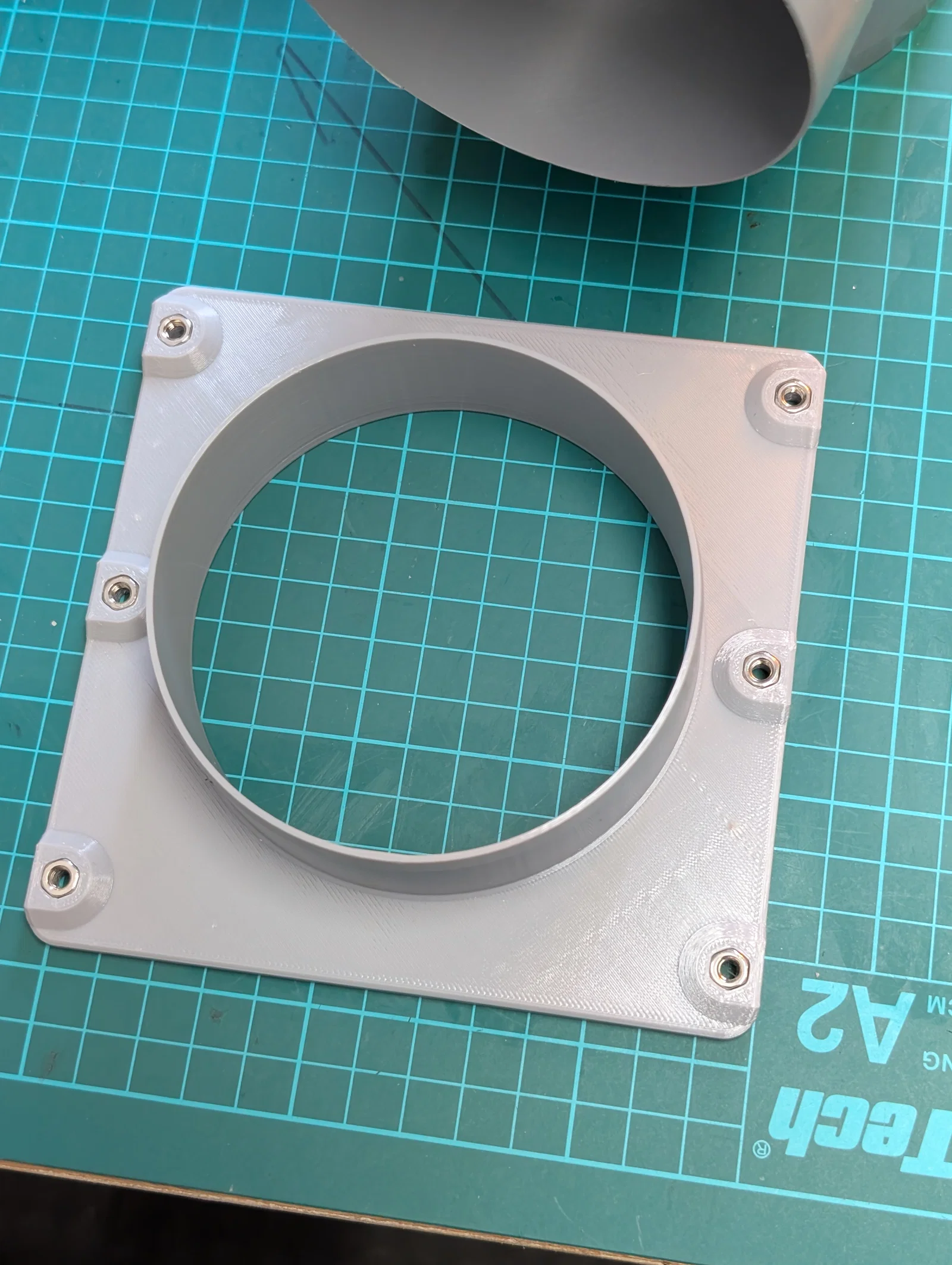

Nếu bác nào đang tìm cách quản lý hệ thống hút bụi hoặc thông gió trong xưởng làm việc thì mẫu Blast Gate (van điều tiết) 100mm này chính là giải pháp tuyệt vời. Đây là phiên bản cải tiến từ thiết kế gốc, được điều chỉnh chuyên biệt để sử dụng với đai ốc lục giác M4 (hex nut) thay vì đai ốc vuông như bản cũ. Việc thay đổi này giúp cho việc lắp ráp trở nên dễ dàng và thuận tiện hơn rất nhiều vì đai ốc lục giác rất phổ biến tại các cửa hàng cơ khí hiện nay.

Thiết bị này đóng vai trò như một chiếc cổng chặn, cho phép bác chủ động đóng hoặc mở luồng không khí trong đường ống dẫn 100mm (tương đương 4 inch). Khi cần hút bụi cho một máy cụ thể, bác chỉ cần kéo van ra, và đẩy lại khi không sử dụng để tập trung lực hút vào những khu vực cần thiết khác. Thiết kế đi kèm với cơ chế chốt giữ chắc chắn, giúp van không bị tuột ra ngoài trong quá trình vận hành hệ thống hút bụi mạnh.

Sản phẩm này rất phù hợp cho những ai đang tự xây dựng hệ thống hút bụi trung tâm hoặc các đường ống thông gió trong xưởng DIY. Với kích thước 100mm tiêu chuẩn, nó tương thích tốt với nhiều loại ống dẫn công nghiệp hoặc ống nhựa thông dụng trên thị trường. Việc in 3D bộ phận này không chỉ giúp tiết kiệm chi phí mua linh kiện đắt đỏ mà còn cho phép bác tùy chỉnh linh hoạt theo nhu cầu thực tế của xưởng nhà mình.

Một số lưu ý quan trọng để có bản in 3D hoàn hảo:

• Sử dụng vật liệu PETG hoặc ABS để đảm bảo độ bền cao và khả năng chịu nhiệt tốt hơn so với PLA trong môi trường xưởng.
• Thiết lập độ dày tường (Wall Line Count) từ 3-4 lớp để tăng độ cứng cáp cho khung van.
• Nên in với độ lấp đầy (Infill) khoảng 30-40% dạng lưới hoặc gyroid để chịu lực tốt.
• Đảm bảo các lỗ đặt đai ốc lục giác được in chính xác; bác có thể cần căn chỉnh lại luồng (flow rate) nếu các lỗ quá chật.
• Sử dụng layer height khoảng 0.2mm để đạt được sự cân bằng tốt nhất giữa tốc độ in và độ mịn của bề mặt trượt.
• Đừng quên làm sạch các phần nhô ra (support) nếu có để đảm bảo cánh van di chuyển mượt mà nhất có thể.

Tổng kết lại, đây là một phụ kiện cực kỳ hữu ích cho hệ thống hút bụi, giúp tối ưu hóa lực hút và giữ cho xưởng làm việc luôn sạch sẽ, ngăn nắp. Hy vọng mẫu thiết kế này sẽ giúp ích cho các bác trong quá trình hoàn thiện không gian sáng tạo của riêng mình.
