Khay rack 10 inch 1U cho Zyxel GS1200-5HPv2 (rack mount)

Đây là một khay/mount dành cho network switch Zyxel GS1200-5HPv2 để có thể gắn vào rack 10 inch.

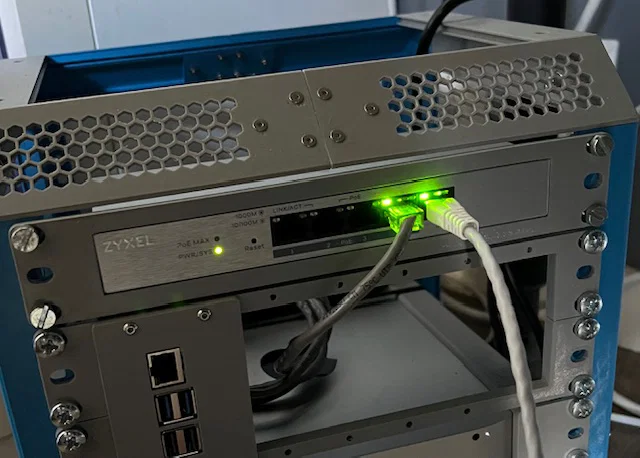

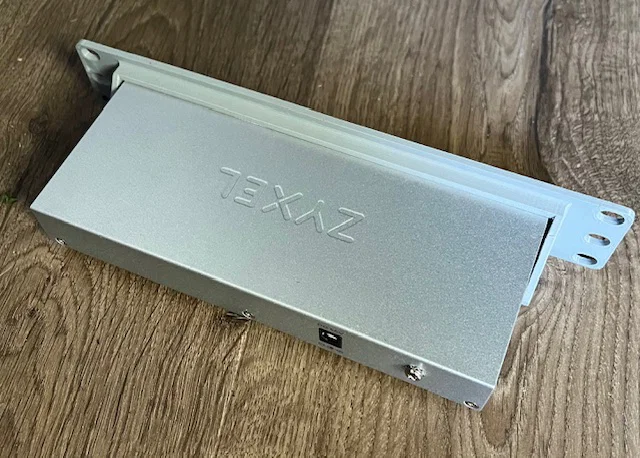

Mount cao 1U, và switch sẽ được gắn sát (flush) với mặt trước. Tổng độ sâu khi lắp vào rack không vượt quá độ sâu của chính switch, tức 84 mm. Phần shelf nằm thấp hơn mép lỗ phía trước 1 mm, để vẫn có thể giữ nguyên các chân cao su dưới switch. Shelf được làm tối giản để tiết kiệm nhựa và tiết kiệm không gian trong rack, nhờ đó vẫn có thể gắn thêm thiết bị ở phía sau rack, ngay sau switch.

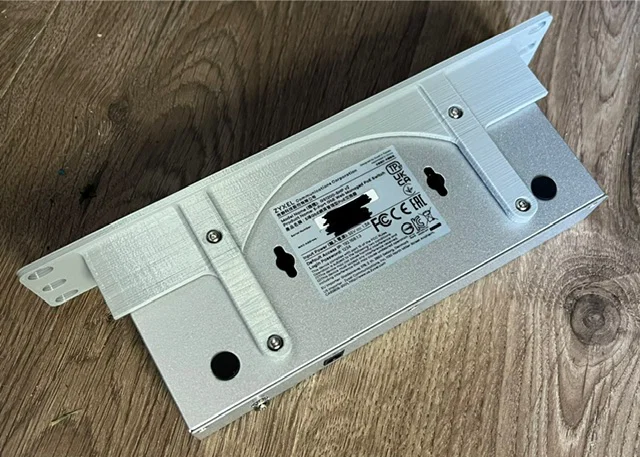

Switch được bắt vào mount bằng 4 con vít M3 dài 6 mm. Vít sẽ vặn vào các press nuts ở đáy chassis của switch (đang giữ PCB bên trong). Độ sâu ren sử dụng tối đa trong press nuts khoảng ~2.5 mm, nên không thể dùng vít dài hơn 6 mm. Mình chọn cách này thay vì dùng lỗ wall mount, vì cách này siết chắc chắn dễ hơn. Lỗ phía trước cho switch cũng được làm khá chính xác, nên tùy độ chính xác của máy in của bạn có thể cần làm hậu kỳ (post-processing) một chút.

Mount được thiết kế để in theo hướng đặt mặt trước úp xuống mặt bàn in (printbed). In theo hướng này thì không cần supports.
