Escutcheon 0.5-in -ID (ốp che ống 2 mảnh snap-on)

Ốp che ống 1/2" — Dạng snap-on 2 mảnh (2.25", 2.75", 3.25")

Ghi công bản remix

Đây là bản remix từ Abschlussrosette für Rohre (pipe escutcheon) của pits, theo giấy phép CC BY-SA 4.0. Bản này cũng được phát hành theo cùng giấy phép. Hình học khóa liên kết 2 mảnh nguyên bản — phần khoét ống, các “tai” ăn khớp và biên dạng mép ghép — là thiết kế của pits. Bản remix này chỉ phóng to phần vành ngoài.

Tóm tắt

Ốp che ống (escutcheon) dạng snap-on 2 mảnh cho ống đồng hoặc PEX 1/2" (~5/8" / 15.9 mm OD), có 3 kích thước độ phủ tường. Hai nửa kẹp quanh ống đang lắp sẵn, nên không cần tháo van, co nối hay bất kỳ thứ gì phía sau — chỉ cần bấm 2 nửa vào nhau quanh ống rồi trượt sát cụm này vô tường.

Kích thước

Biến thể

Bề ngang (X)

Chiều dài (Y)

Tương đương

2.25"

57 mm

77 mm

Loại escutcheon tiêu chuẩn hay bán ở cửa hàng vật tư

2.75"

70 mm

90 mm

Phủ rộng hơn

3.25"

83 mm

103 mm

Phủ tối đa / che được lỗ cắt drywall lớn

Mỗi biến thể đi kèm file 3MF với cả hai nửa đã được sắp sẵn trên build plate, kèm thêm STL dự phòng.

Lắp vừa với gì

• Ống đồng 1/2" (Type L/M): ~15.9 mm OD — khít

• Ống PEX 1/2": ~15.9 mm OD — khít

• Lỗ khoét khoảng ~16.5 mm đường kính (bán kính 8.25 mm). Không phù hợp cho ống sắt 1/2" hoặc PVC schedule 40 (mấy loại đó ~21.3 mm OD và cần escutcheon lớn hơn)

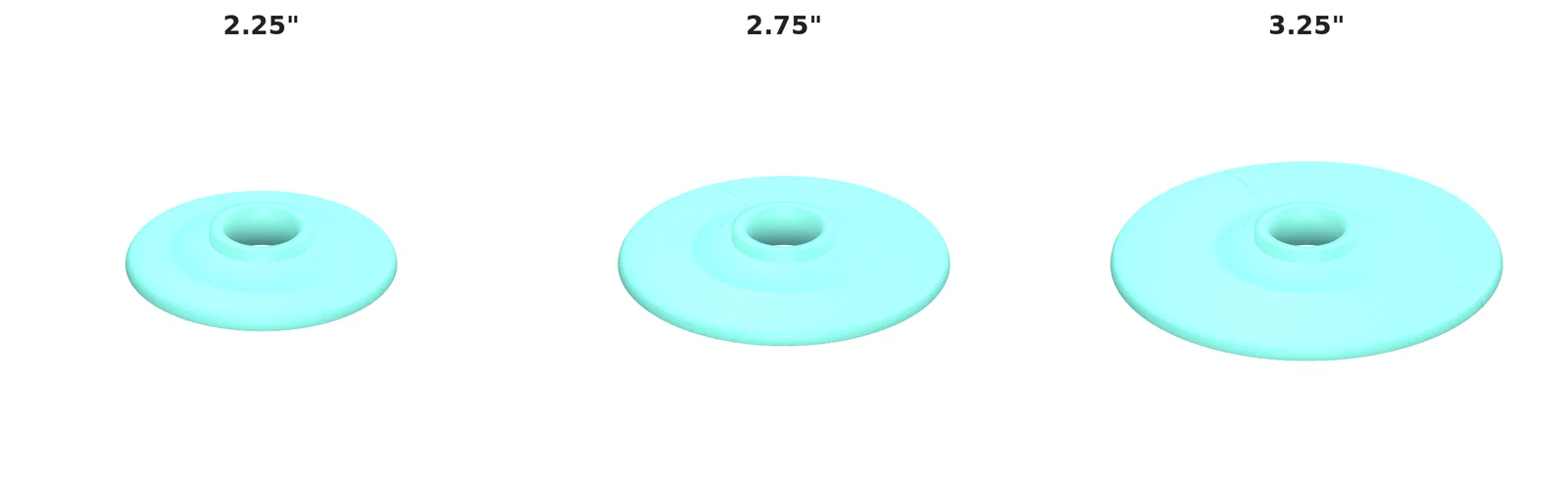

Khác nhau giữa 3 biến thể

Hình học khóa liên kết là y hệt nhau ở cả 3 kích thước:

• Cùng lỗ khoét ống (r = 8.25 mm)

• Cùng các “tai” khóa (interlock "ears") để ghép 2 nửa

• Cùng biên dạng mép ghép

Chỉ khác phần vành ngoài. Mỗi bản lớn hơn sẽ kéo vành ra xa hơn, đồng thời “stretch” mượt biên dạng vòm gốc để phần vát ôm sát bề mặt tường ở mép ngoài mới. Bạn có thể đổi sang size lớn hơn để che lỗ khoét drywall to hơn mà không ảnh hưởng cách món này kẹp lên ống.

Gợi ý in

• Orientation: để mặt phẳng xuống dưới (mặt đáy trong file đã phẳng sẵn; không cần xoay)

• Layer height: 0.2 mm là ổn; 0.16 mm nếu muốn vòm mịn hơn

• Infill: 15–20% là đủ cho một món che không chịu lực

• Supports: không cần

• Material: PLA dùng trong nhà ok. PETG nếu gần nguồn nhiệt (radiator, ống nước nóng). ASA cho ngoài trời.

• Số lượng: mỗi biến thể là 1 bộ escutcheon đầy đủ (nửa trên + nửa dưới). In cả hai nửa cùng lúc.

Lắp đặt

1. In cả hai nửa của kích thước bạn chọn

2. Áp một nửa vào ống sao cho phần khoét ôm lấy ống

3. Ép nửa còn lại từ phía đối diện; các “tai” khóa sẽ bấm khớp vào nhau

4. Trượt cụm escutcheon đã ráp sát vô tường

Nếu snap fit bị quá chặt (thường gặp do PLA co rút), lướt nhanh bằng dao hobby knife ở phần tai khóa để nới ra. Nếu bị lỏng, scale model lên 1–2% rồi in lại.
