Shroud 3 Fan cho INNO3D RTX 3060 Ti (thay 2x90mm thành 3x80mm)

Mình nghĩ các sản phẩm từ hãng khác mà dùng chung PCB có thể cũng xài được, nhưng mình chưa thể trả lời chắc chắn cho tới khi biết chính xác card của hãng nào sẽ tương thích.

https://www.inno3d.com/product/inno3d-geforce-rtx-3060-ti-twin-x2-oc-lhr

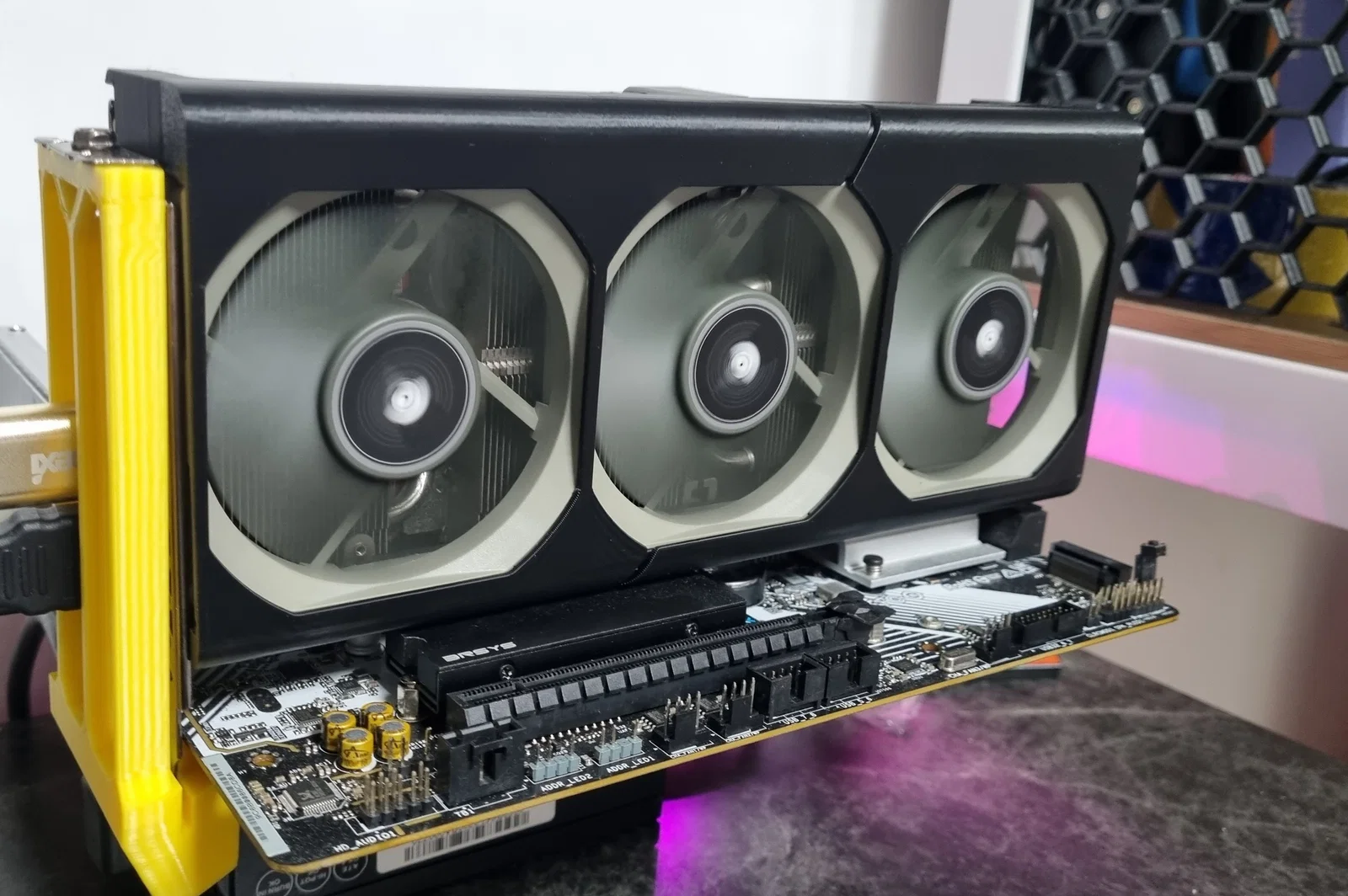

Chiều dài card là 240mm, nên lắp vừa đẹp ba quạt 80mm để set up nhìn gọn gàng.

Hiệu năng tản nhiệt cải thiện rõ rệt. Nhiệt độ GPU giảm từ 72°C khi full load xuống còn 65°C. Không chỉ nhiệt độ giảm; do tốc độ quạt không vượt quá 60% nên tiếng ồn cũng giảm đáng kể. Gần như không nghe thấy.

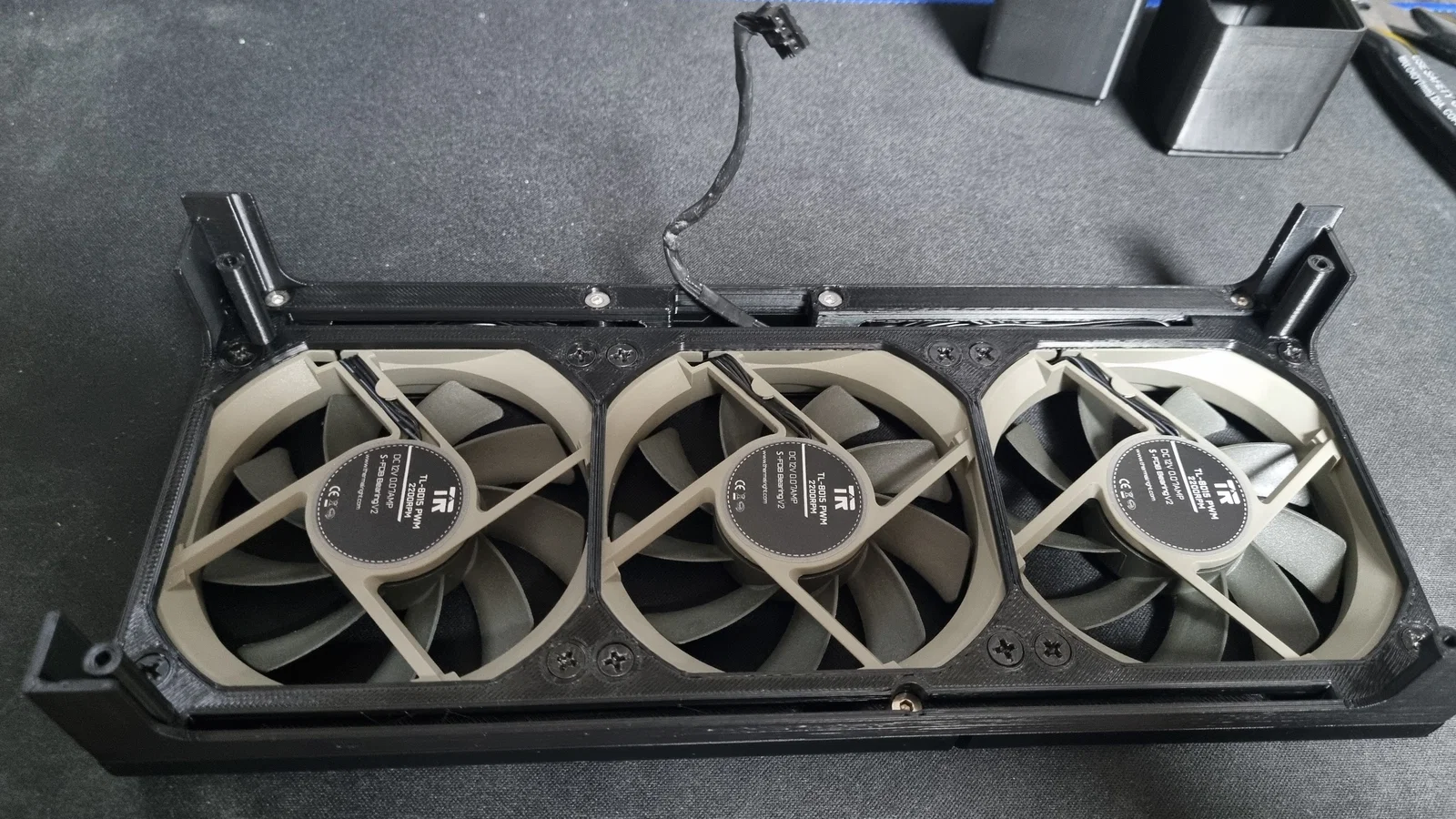

Bản mod shroud này dùng quạt Thermalright TL-8015. (Bất kỳ quạt 80mm dày 15T nào cũng dùng được, nhưng thiết kế phần hút gió có thể không khớp.)

7 đai ốc heatset insert (M3/D5/L4)

6 vít M3 FHCS 10mm

1 vít M3 FHCS 6mm

Đây là các vật tư cần thêm. Với các ốc/vít còn lại, dùng loại đi kèm khi mua quạt hoặc dùng ốc sẵn trên chính card đồ họa.

Khi in, bạn cần vật liệu chịu được nhiệt độ của card đồ họa và bên trong thùng PC.

PETG có thể dùng được, nhưng mình khuyến nghị ABS.

Phần cover bắt buộc in theo chiều dọc (vertical) để mép bo tròn ra được đẹp; tuy nhiên do diện tích tiếp xúc với bàn in nhỏ, nếu không đảm bảo được nhiệt độ enclosure thì bạn có thể cần tăng diện tích bám dính như thêm brim hoặc raft.

Lắp ráp rất đơn giản nên chắc không khó.

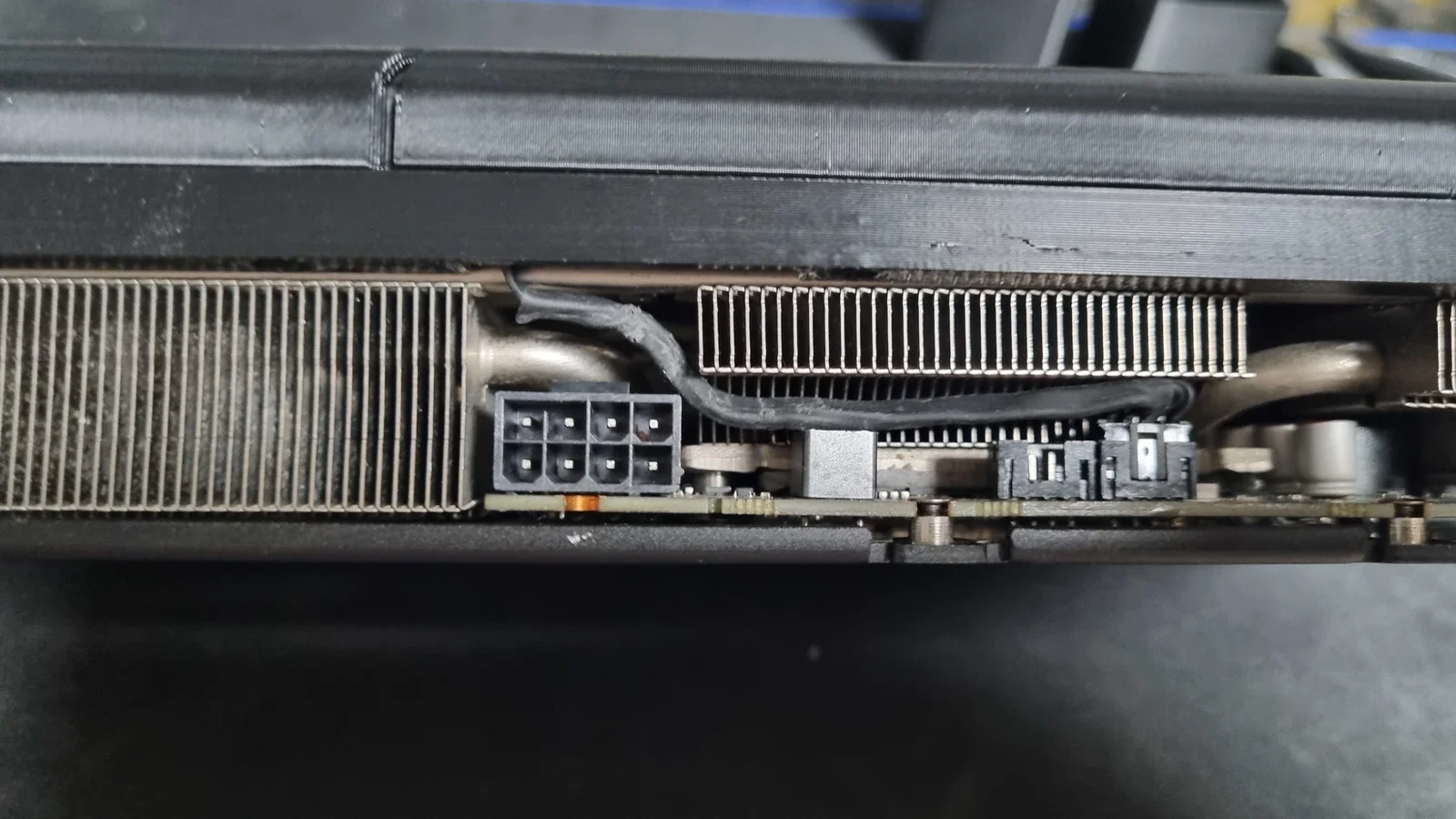

Phần hơi “khoai” là đi dây. Mình chừa khoảng trống lớn để quản lý dây và có các lỗ đi dây ở phía trên của cover.

Bạn có thể cấp PWM cho cả ba quạt từ PWM header trên mainboard, hoặc giống mình: chuyển sang đầu mini 4-pin của card đồ họa sang 4-pin PWM.

Nếu bạn tự làm dây chuyển (conversion connector), bạn cần tận dụng chức năng PST. Vì vậy, hãy nối đủ 4 pin (GND, 12V, RPM, PWM) chỉ vào 1 trong 3 quạt, và với 2 quạt còn lại chỉ nối 3 pin (GND, 12V, X, PWM) để tránh nhiễu RPM.

Sau khi lắp hoàn thiện, độ dày tăng khoảng 5mm lên thành 50mm.
Phần giải thích có thể hơi kỳ do mình dùng trình dịch.🥲
