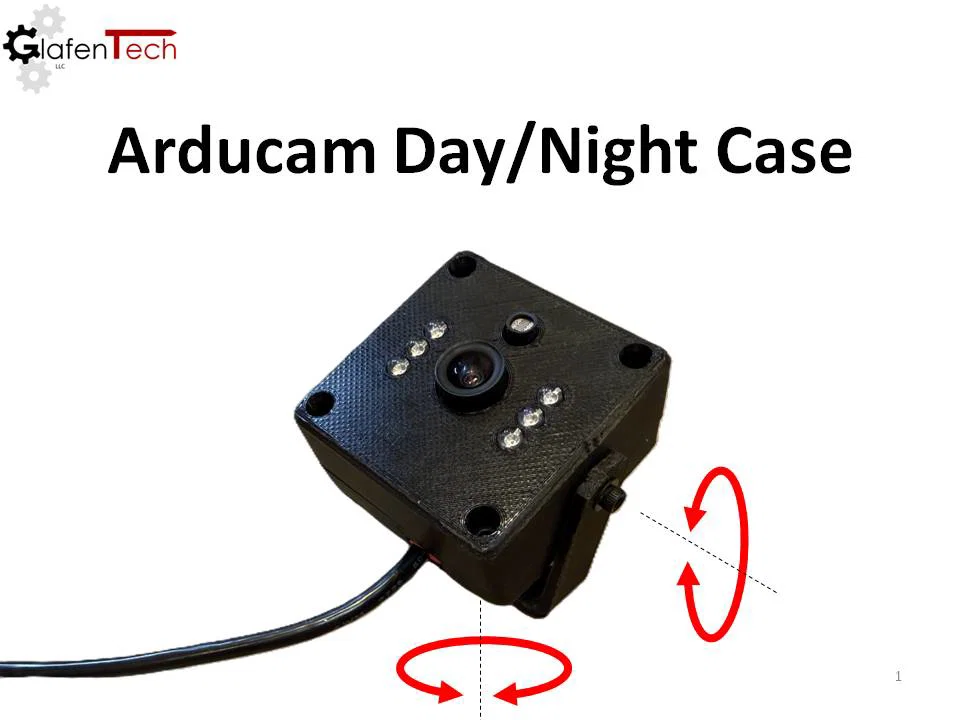

Vỏ camera Arducam Ngày/Đêm (Arducam Day/Night Camera Case)

Mình muốn theo dõi bản in cả ngày lẫn đêm và thấy chế độ night mode của camera này hoạt động rất ổn cho nhu cầu của mình. Mình muốn gắn nó trong enclosure của máy in và có thể xoay/điều chỉnh vị trí linh hoạt.

Camera chạy hơi ấm nên mình thêm heat sink và các khe thông gió vào case để đảm bảo luồng không khí lưu thông tốt.

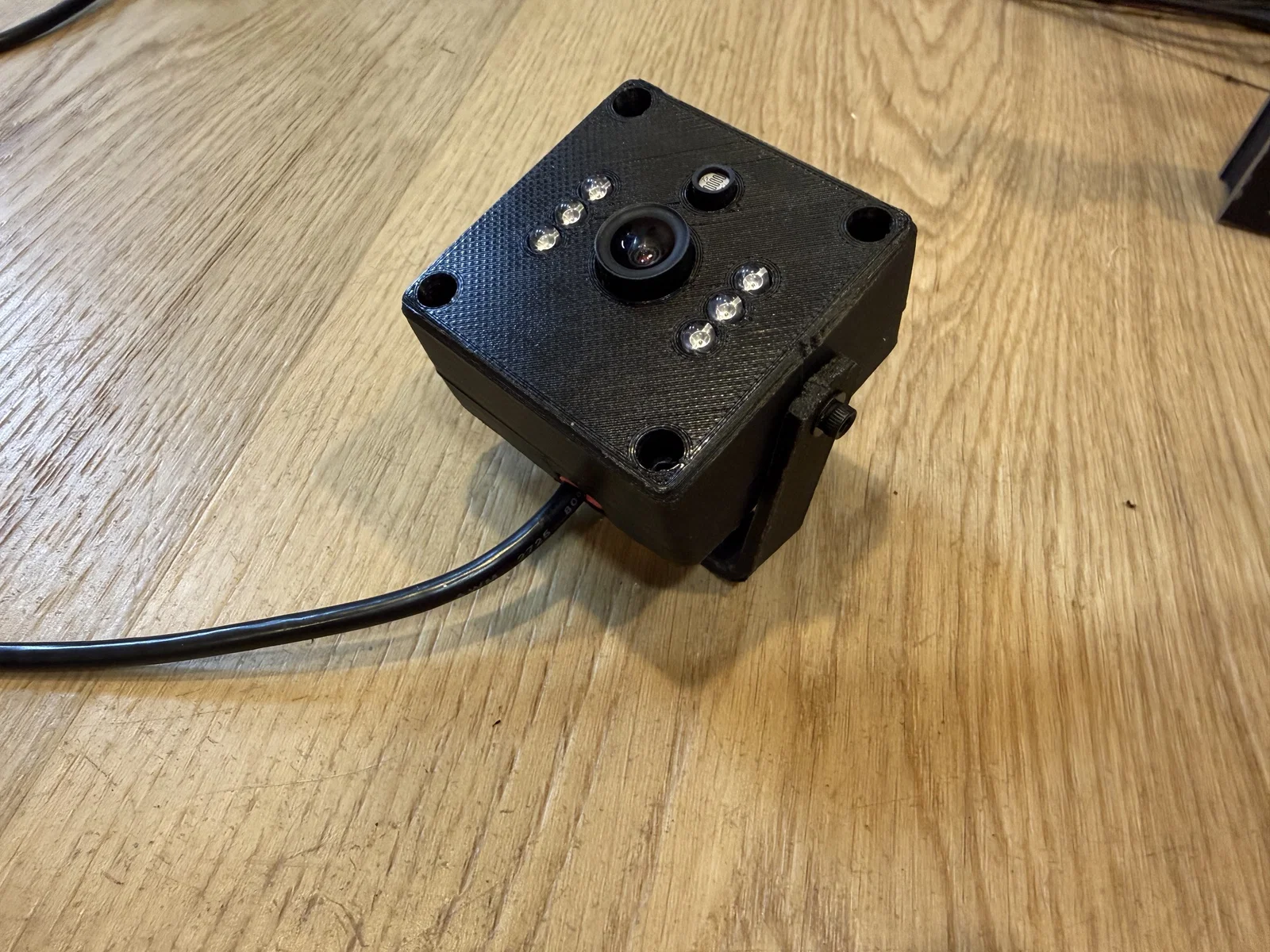

Phần case chính có thể tháo ra khá dễ và chỉnh sửa để phù hợp với các kiểu ngàm/mount khác.

SETTINGS

• In bằng Prusament PLA

• Chiều cao lớp (layer height) 0.1mm

• Infill 20%

• Có supports và brim

BOM

• 1 x Base

• 1 x Cap

• 1 x Bracket

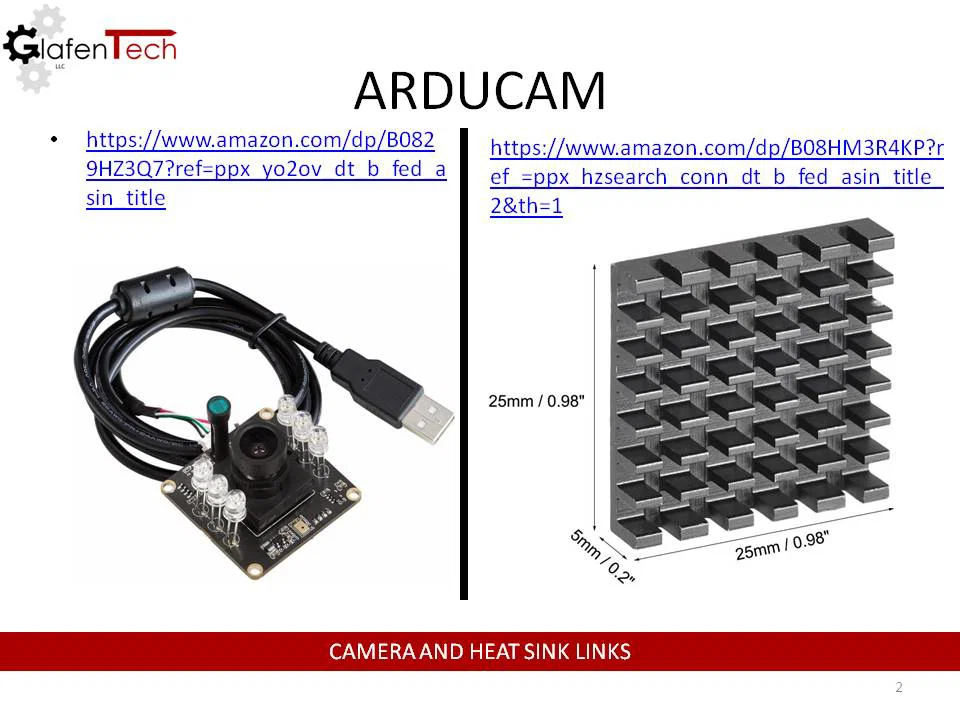

• 1 x Arducam: •https://www.amazon.com/dp/B0829HZ3Q7?ref=ppx_yo2ov_dt_b_fed_asin_title

• 1 x Heat Sink: https://www.amazon.com/dp/B08HM3R4KP?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_2&th=1

• 4 x M2 x 6mm Cap Screw

• 2 x M3 x 12mm Cap Screw

• 4 x M3 x 20mm Cap Screw

• 4 x M3 Washer

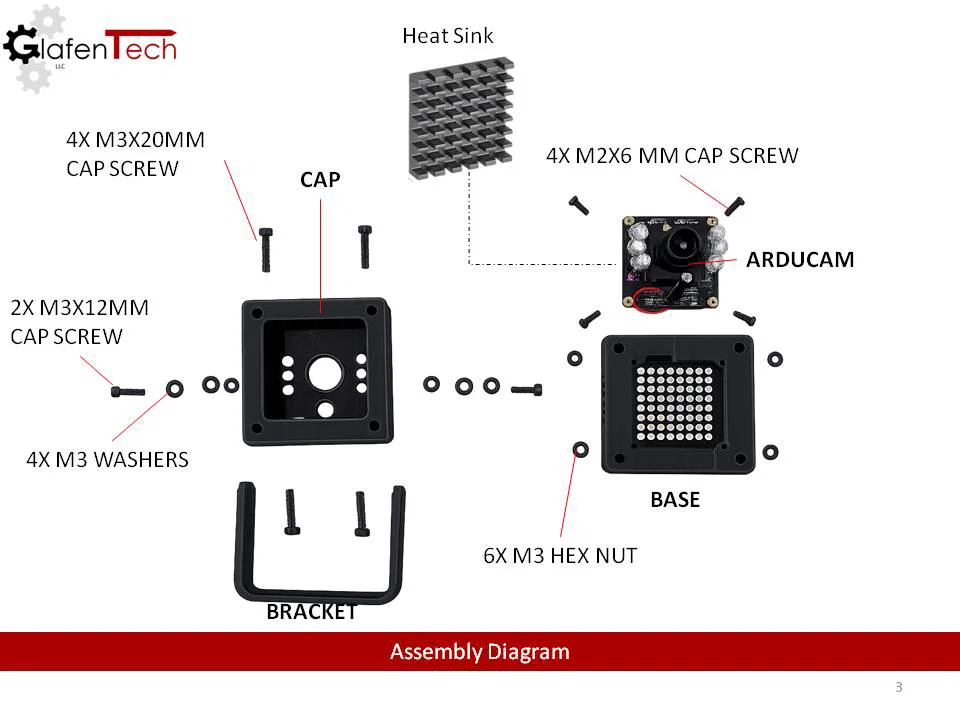

ASSEMBLY

1. Đặt các ê-cu (nuts) vào các lỗ và dùng vít để ép chúng vào đúng vị trí trong base và cap.

2. Gắn heat sink vào mặt sau, căn tương đối ở giữa.

3. Luồn dây/đầu connector qua base và cắm vào board.

4. Bắt chặt Arducam vào base bằng 4 vít M2 x 6mm, lưu ý đừng siết quá tay.

5. Căn thẳng hàng các LEDs, cảm biến ánh sáng (Photo Sensor) và camera, rồi bắt cap vào base bằng 4 vít M3 x 20mm.

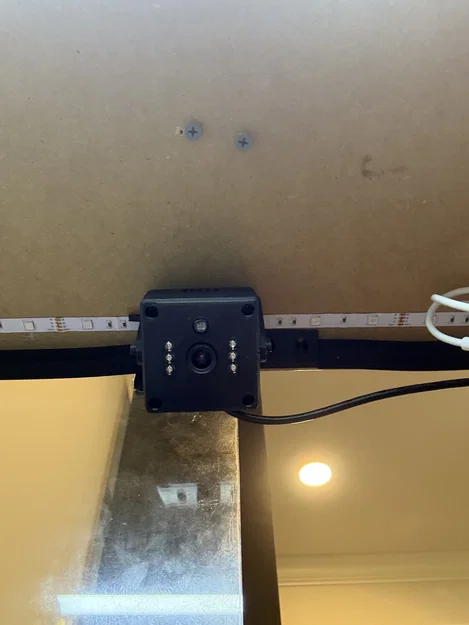

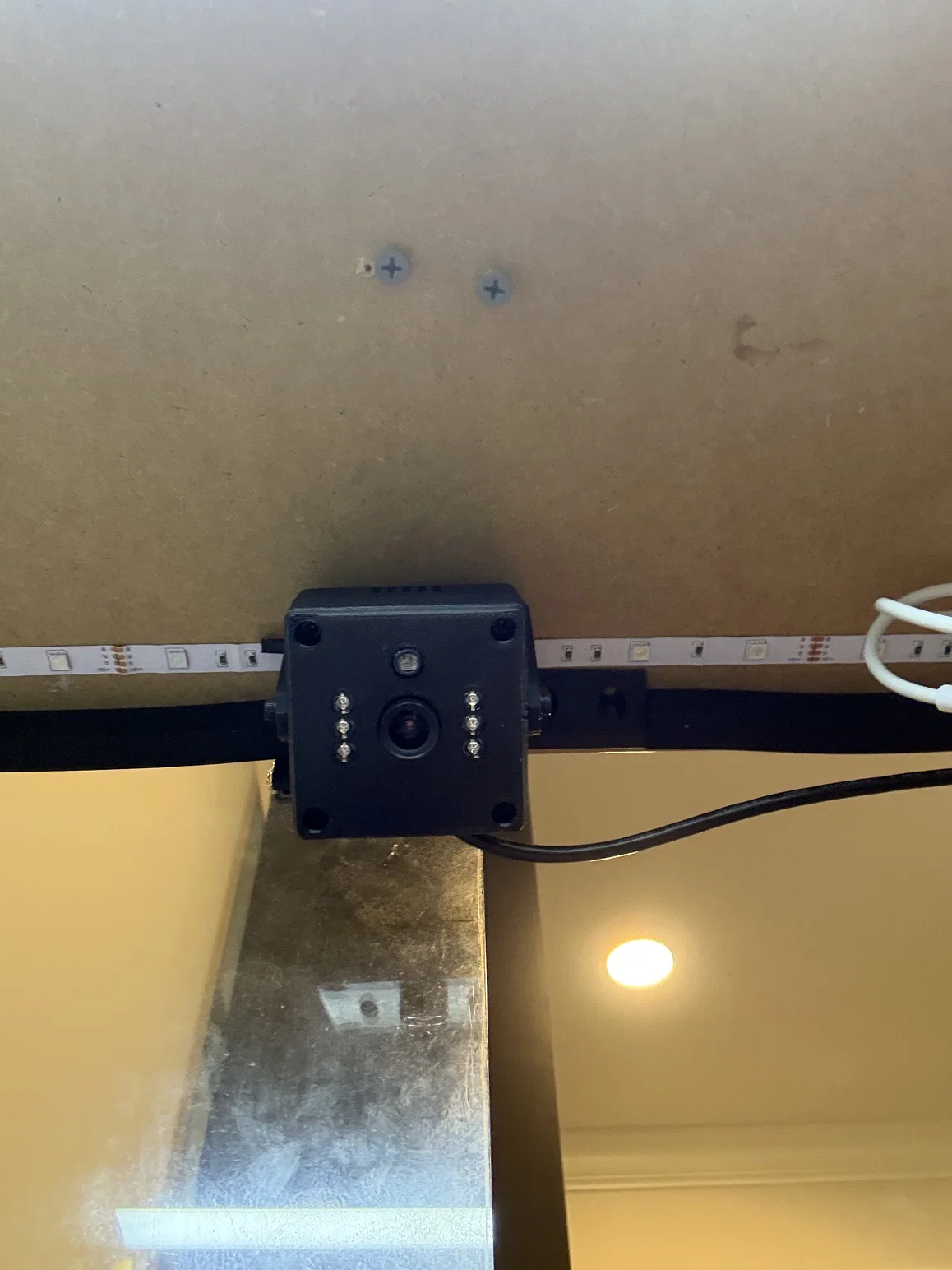

6. Bắt bracket lên bề mặt cần gắn (chỗ bạn dự định đặt).

7. Bắt case vào bracket bằng 2 vít M3 x 12mm và 4 long đền (washer) M3.
