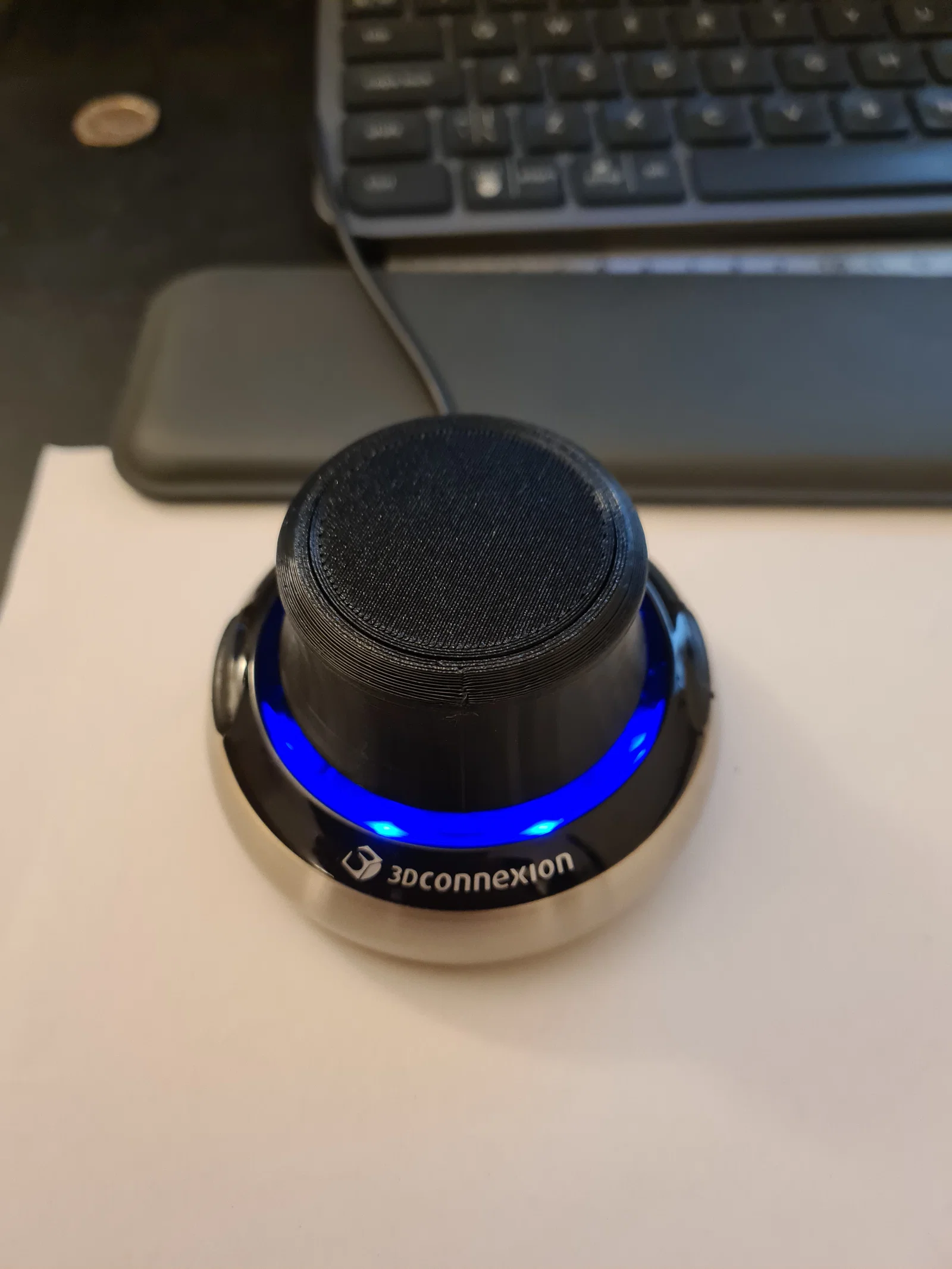

Phần này mình làm ra để thay cho núm điều khiển zin trên con 3dconnexion Space Navigator cũ. Lớp cao su phủ ngoài của núm gốc một ngày nọ bắt đầu bị mục, sờ vào thì dính tay và bong/tróc ra khỏi bề mặt. LƯU Ý: Có kèm thêm một file STL phiên bản bề mặt nhám, phòng khi bản trơn cầm bị trượt tay.

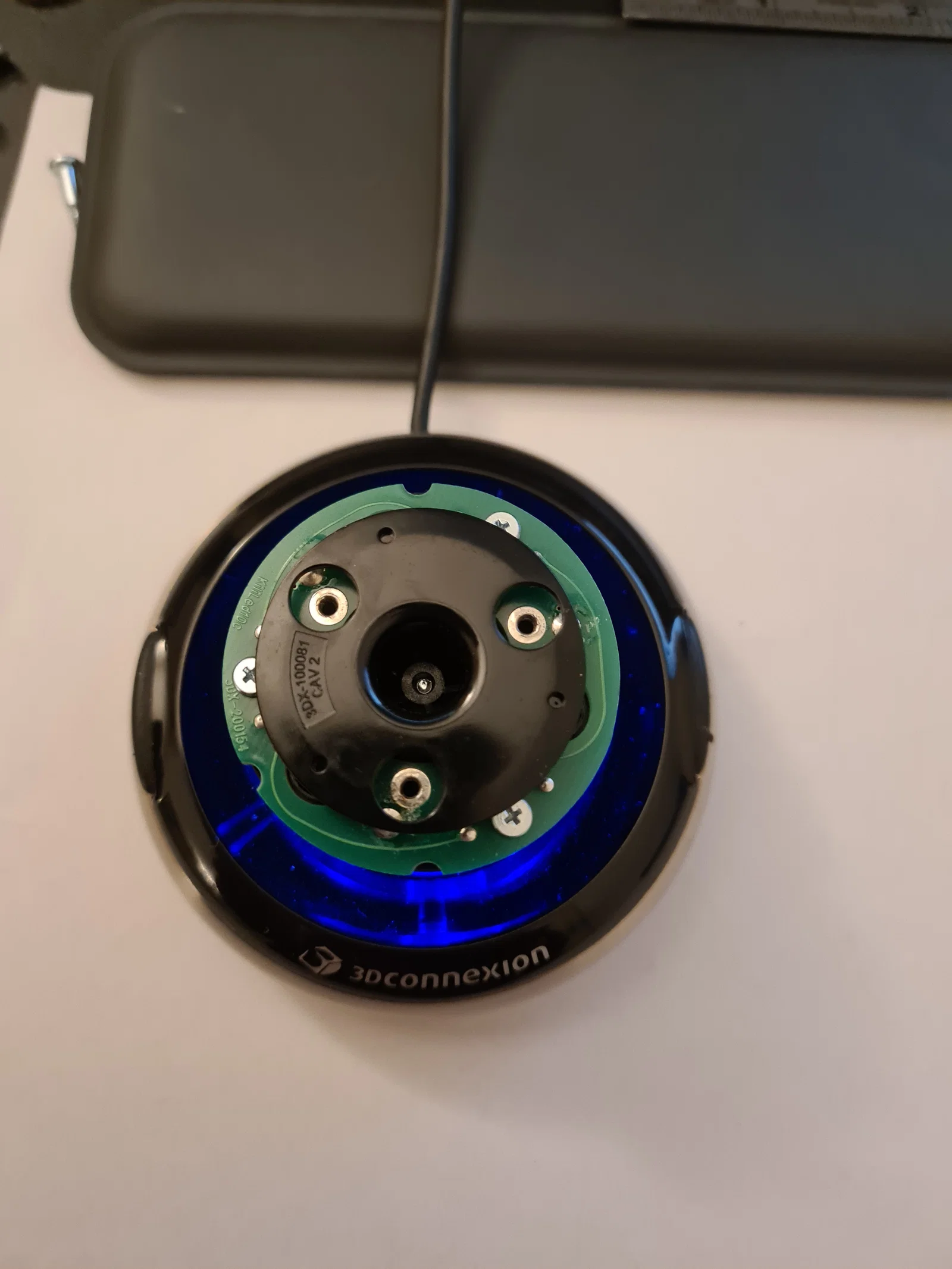

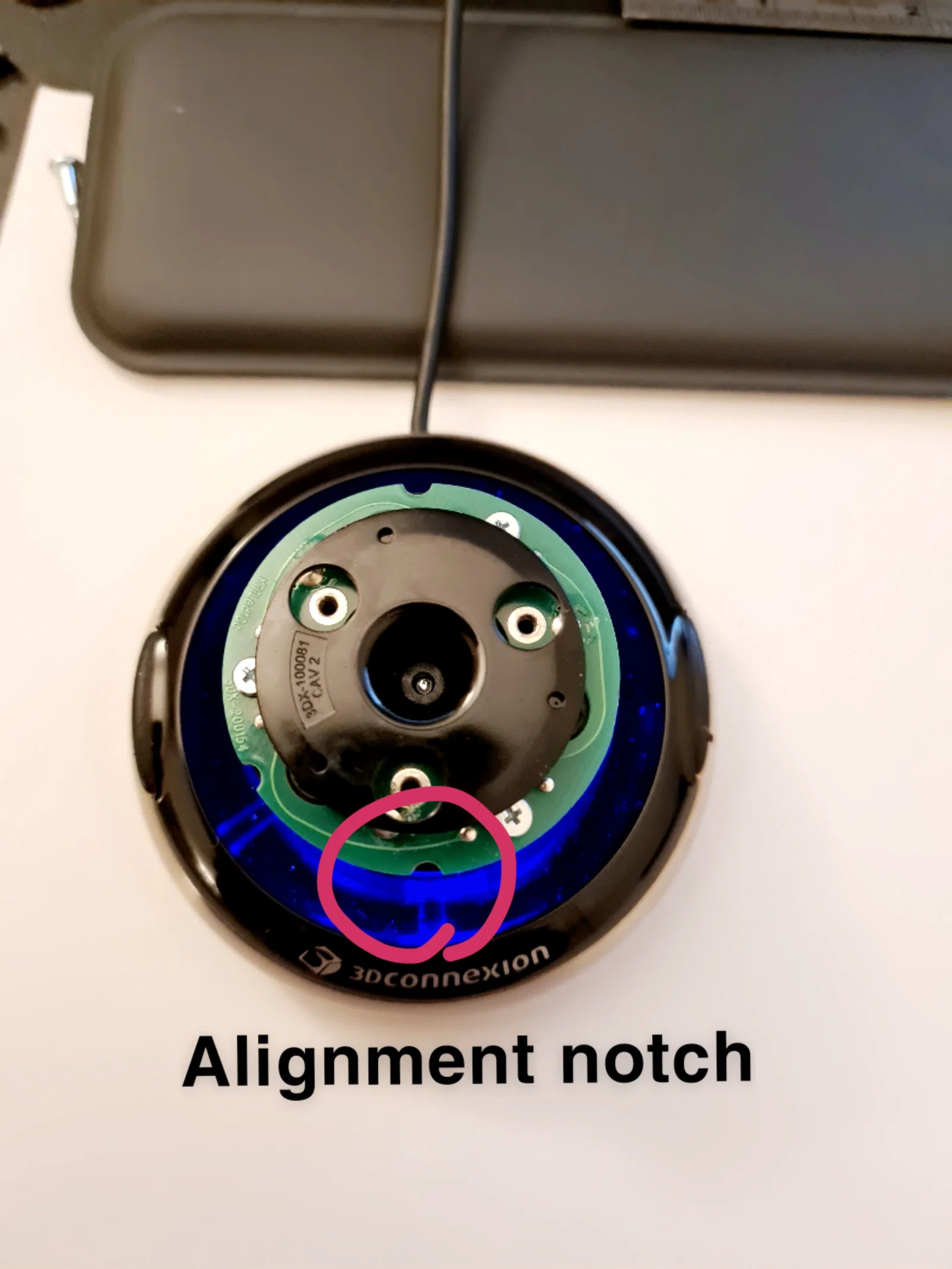

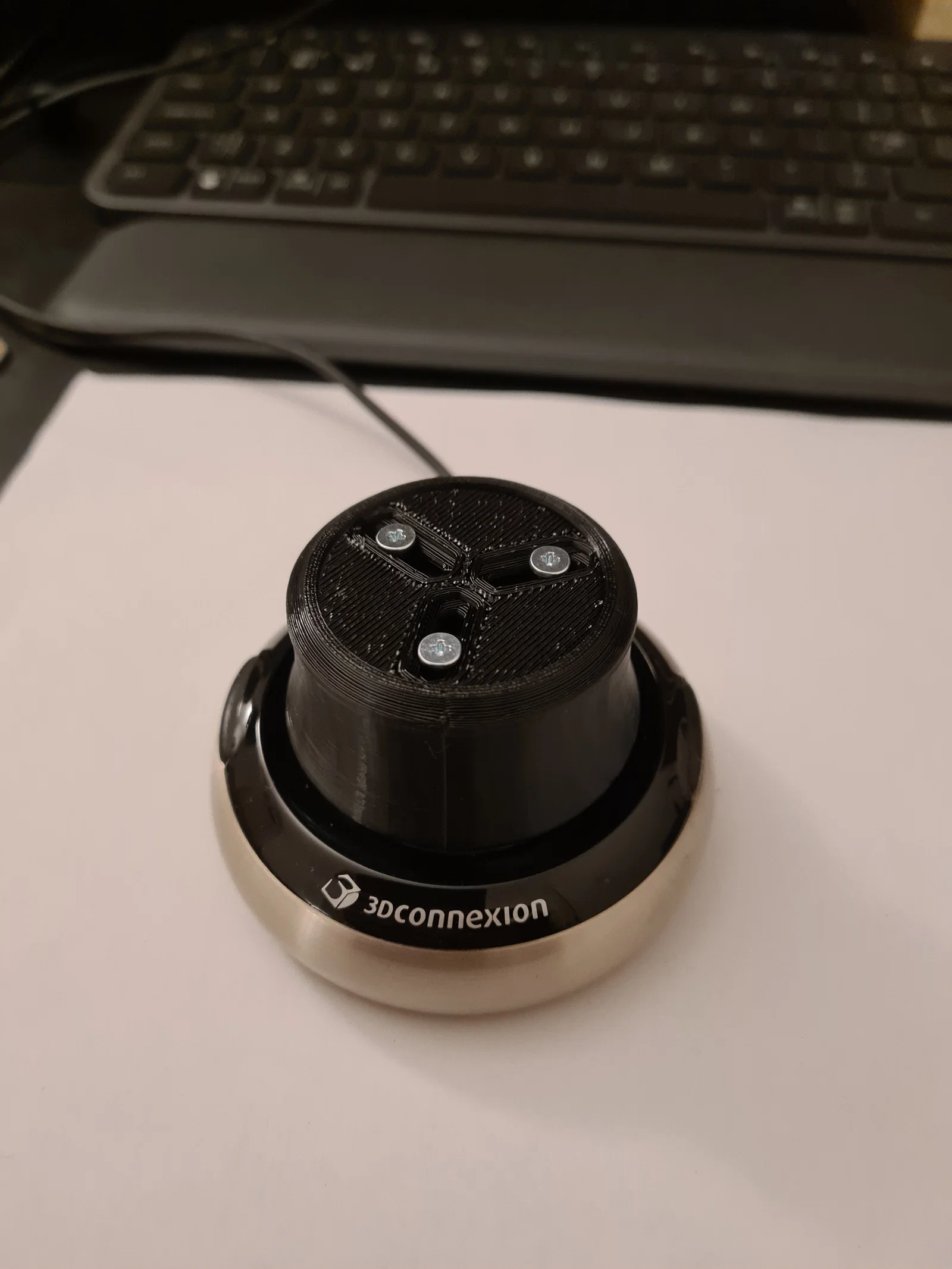

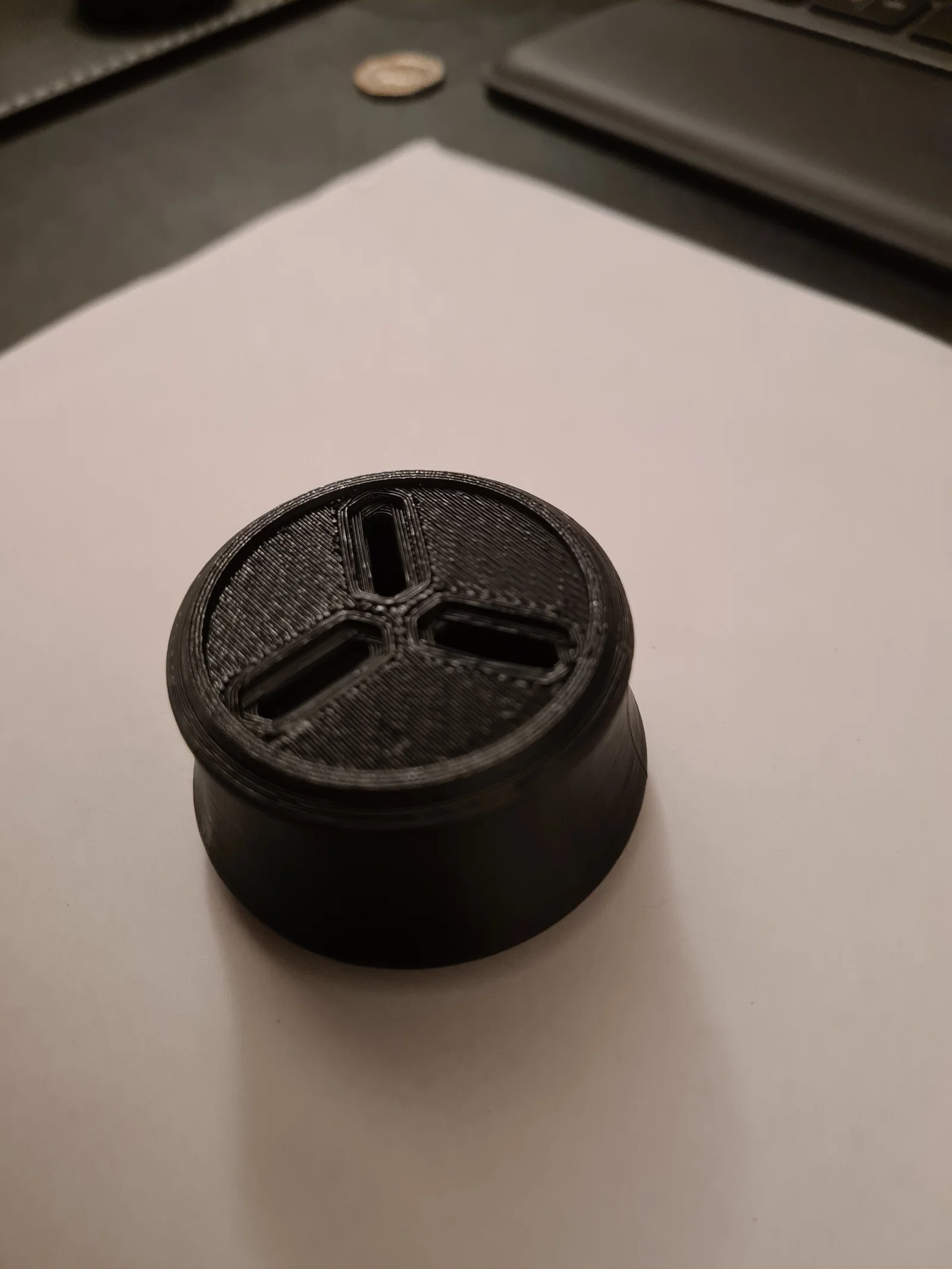

Mình đã dựng mẫu để khớp với phần hardware zin, nên việc cần làm chỉ là tháo nắp trên của núm gốc (miếng nhựa tròn bóng ở trên cùng, có thể cạy lên bằng cách nạy từ đường mép/đường ghép ở viền), rồi tháo phần hardware đang giữ nó lại. Sau đó chỉ cần thả phần thay thế này vào và bắt vít cố định. Ngoài ra còn có một nắp che trên (top cover) in 3D đi kèm. Tùy độ vừa khít từ máy in của bạn mà nắp có thể tự giữ bằng ma sát, hoặc bạn có thể dùng chút keo để cố định—đừng bôi nhiều quá phòng khi sau này muốn tháo ra thay tiếp. Núm thay thế chỉ có thể lắp đúng theo một hướng vì có các rãnh nhỏ được thiết kế để ăn khớp với PCB bên dưới; chỉ cần xoay nhẹ chi tiết trong khi ấn xuống rất nhẹ là nó sẽ rớt vào đúng vị trí. Nếu lỗ vít không thẳng hàng thì thử lại bằng cách xoay thêm 180 độ.

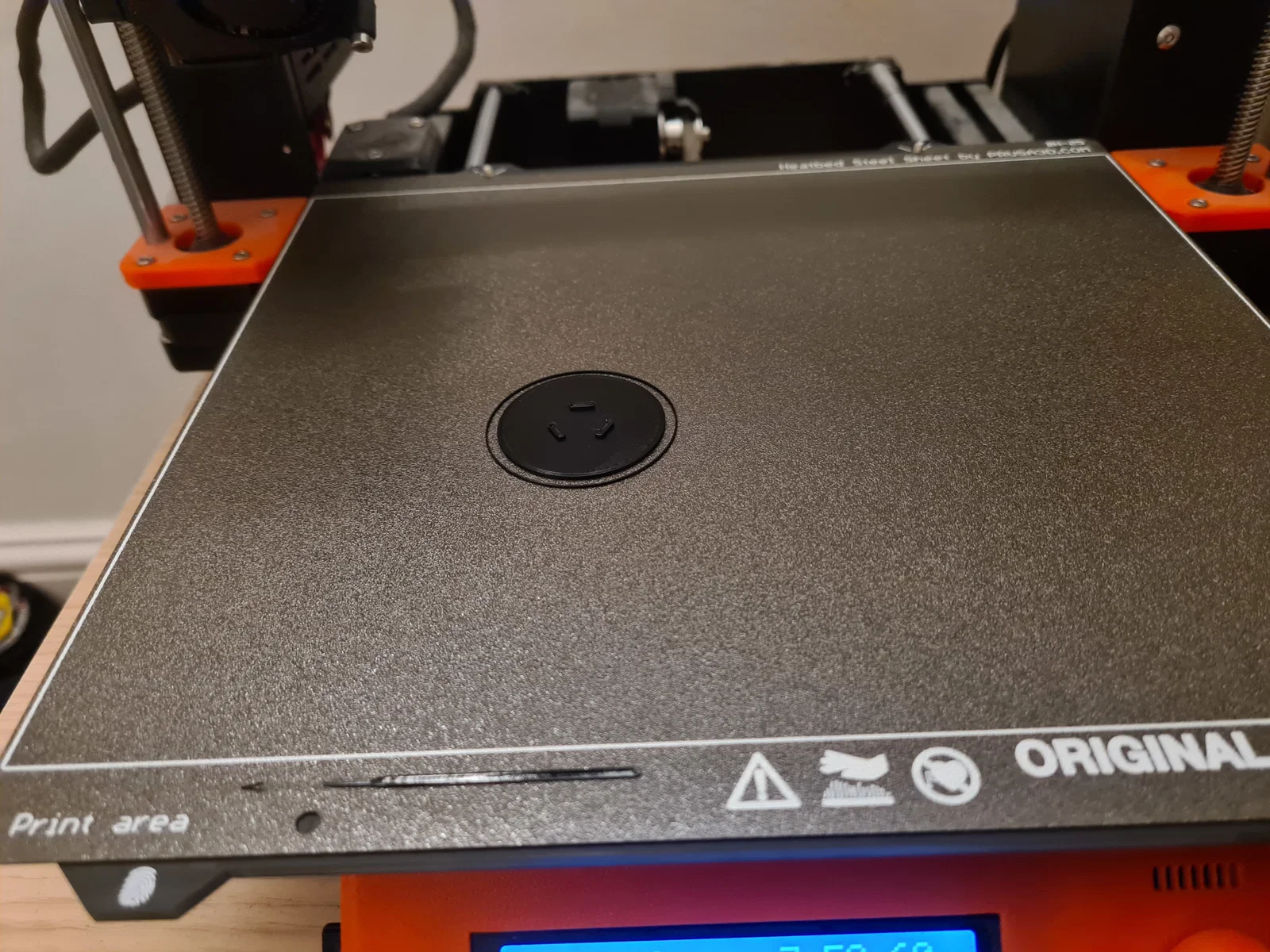

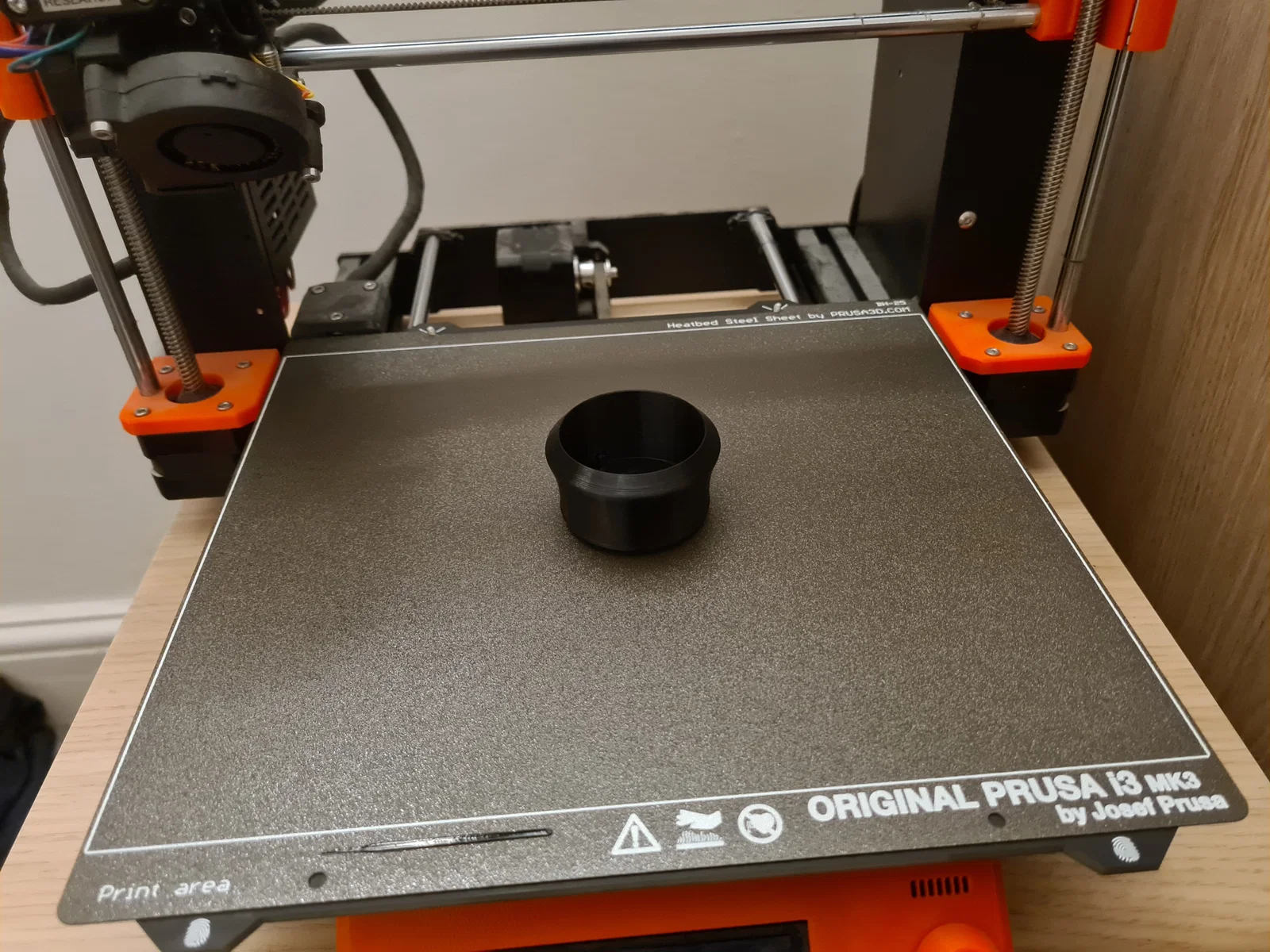

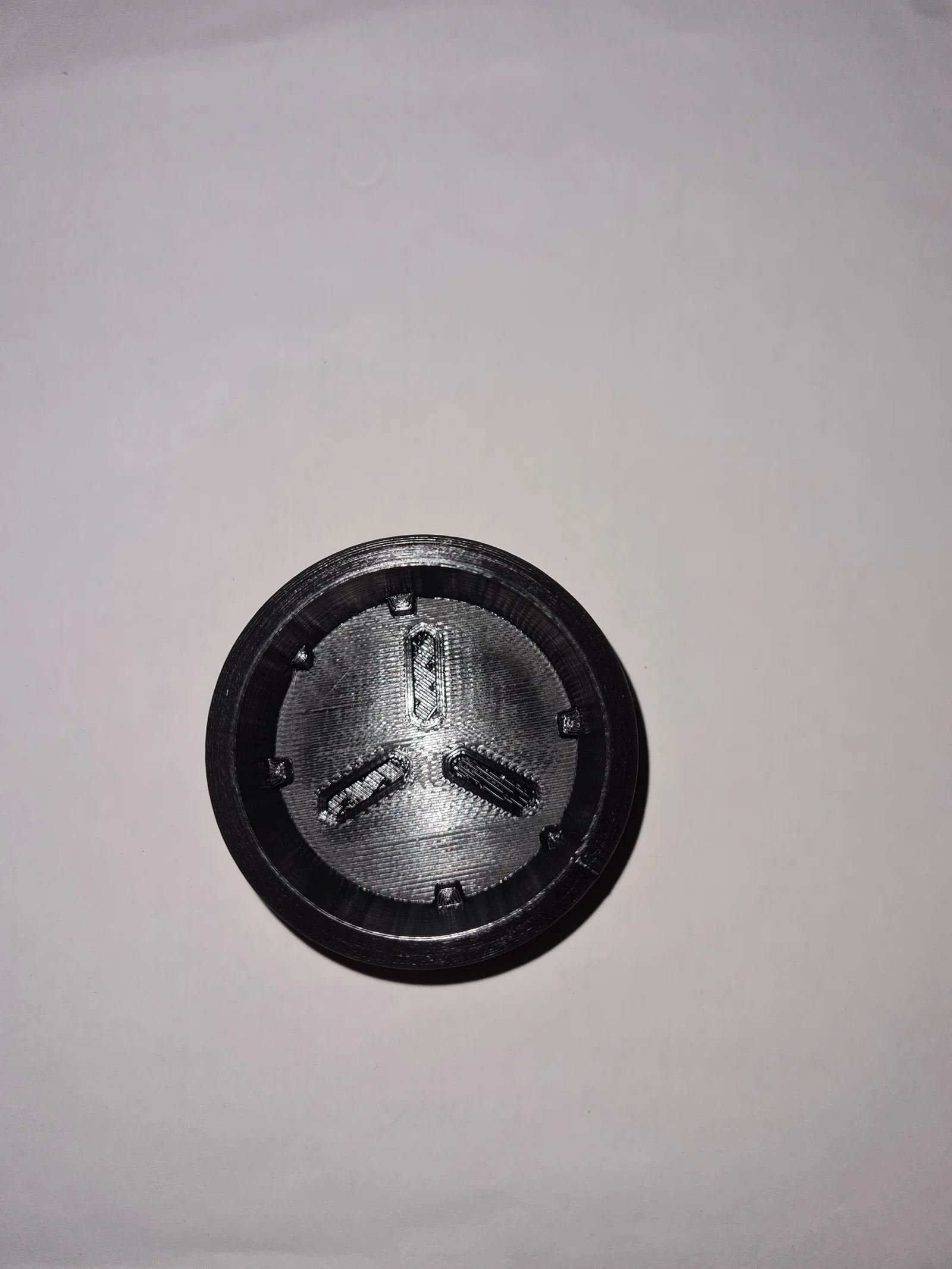

Phần cover in không cần support. Phần núm chính thì in úp xuống, chỉ cần support tối thiểu phía dưới; tuy nhiên nên dùng modifier STL để chặn support ở các rãnh/lỗ kênh bắt vít, vì các đoạn này được thiết kế để in không cần support nhờ bridging. Các setting mình dùng có trong file .3mf đính kèm.

Thiết lập tổng quan: layer height 0.2mm, bật supports (ngưỡng góc chỉ để support phần mặt phẳng trên cùng, không support các vách ngoài dạng dốc), dùng support blockers để giữ trống các kênh bắt vít, PLA đen AMZN ở 200–210°C.
