Giá đỡ SwitchBot Lock cho cửa phụ Hörmann (Halterung für Hörmann Nebeneingangstür)

SwitchLock Monchi – Halter gắn SwitchBot Lock & bộ ốp tay nắm trong

Cho cửa phụ Hörmann với ốp bảo vệ (Schutzbeschlag).

Bối cảnh

Ông bạn mình (biệt danh: Monchi) muốn gắn SwitchBot Lock Pro lên cửa phụ. Cửa là Hörmann Nebeneingangstür với kiểu ốp bảo vệ đặc trưng, và cái đế dán đi kèm theo SwitchBot lại không bám được trên bề mặt đó – cứ dính được chút là lại rớt.

Giải pháp: thiết kế lại hoàn toàn một bộ ốp tay nắm trong (Innengarnitur), vừa ôm được tay nắm cửa vừa tích hợp luôn ngàm gắn SwitchBot. Gắn chắc, nhìn gọn gàng, không cần thêm ốc hay keo.

Đây là gì?

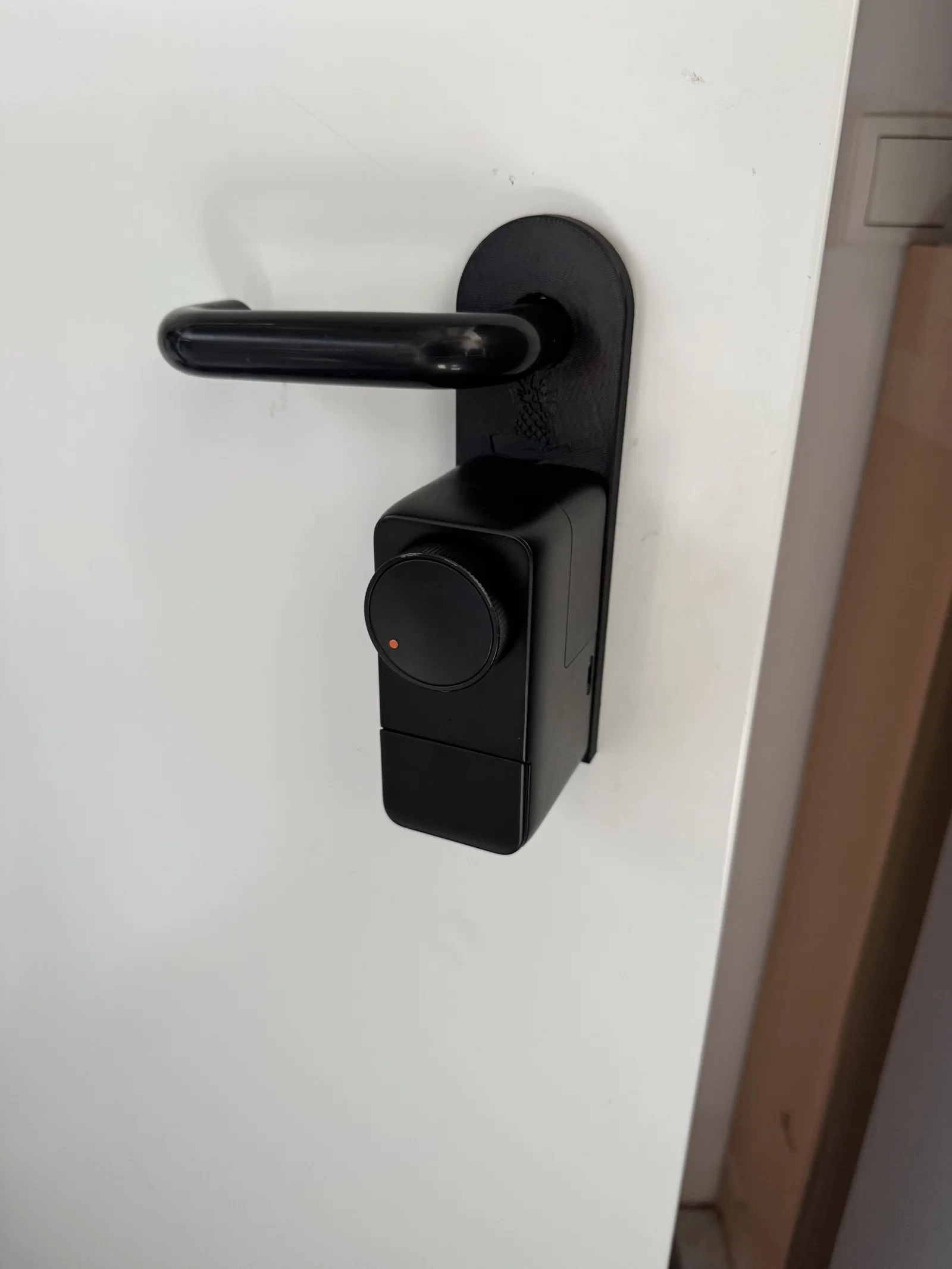

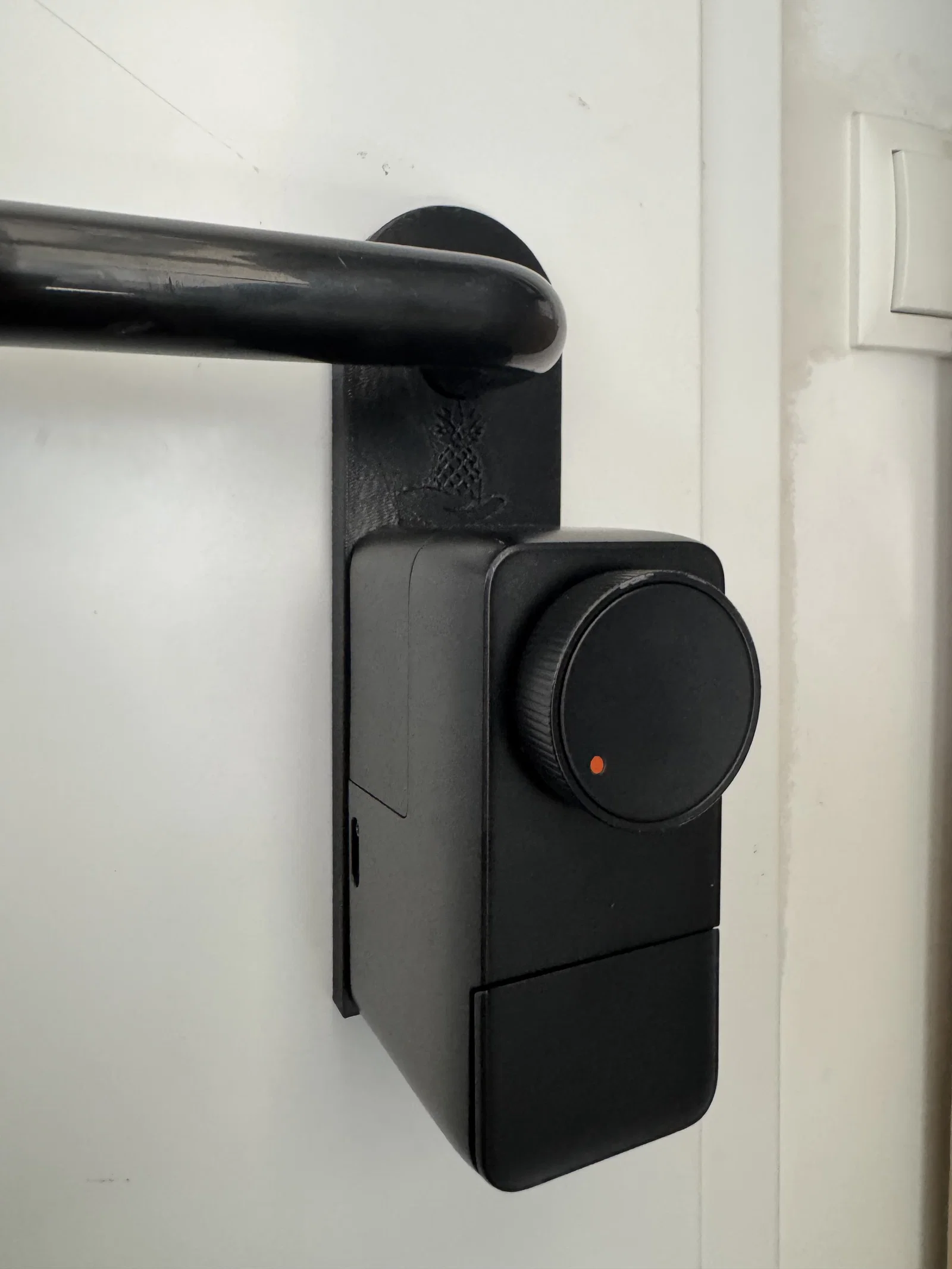

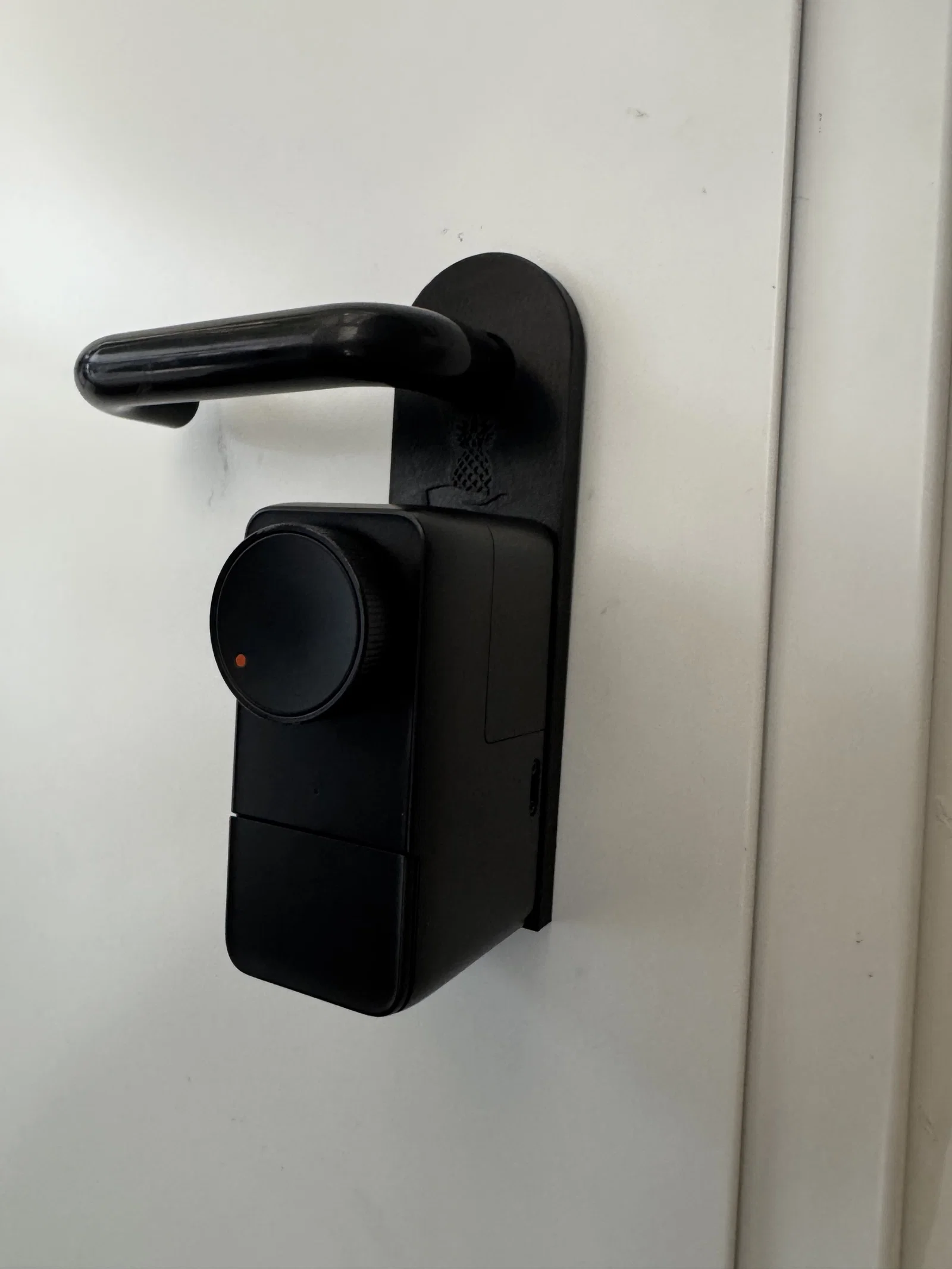

Một chi tiết in nguyên khối (một mảnh), thay thế toàn bộ phần nắp che phía trước (màu đen) của bộ tay nắm cửa bên trong, đồng thời tích hợp sẵn “khối nền/đế” đúng chuẩn để gắn SwitchBot Lock.

• Tay nắm cửa gắn lại như cũ – chắc chắn
• SwitchBot gắn vào ngàm tích hợp – y như đế zin
• Không cần thêm ốc, ê-cu hay băng keo dán
• Logo trái thơm chìm nhẹ (branding của maker) ở mặt trước

Tương thích

Bộ tay nắm cửa: Thiết kế cho Hörmann Nebeneingangstür với ốp bảo vệ (Schutzbeschlag) đi kèm (bộ tiêu chuẩn). Tháo nắp che đen phía trong ra, phần gia cường kim loại phía sau vẫn để nguyên trên cửa và tiếp tục dùng lại.

⚠ Các bộ tay nắm khác rất có thể không vừa nếu không chỉnh sửa. Mình không thể đảm bảo mẫu này sẽ hợp với các model Hörmann khác hoặc bộ ốp của hãng thứ ba.

SwitchBot: Tương thích với mọi mẫu SwitchBot Lock hiện tại vì đều dùng chung một kiểu “khối nền” để bắt/gắn. Đã test với: SwitchBot Lock Pro Matte Black + Keypad Touch Combo.

Cài đặt in (Print settings)

Mình in như vầy – theo thông số này thì chi tiết đảm bảo cứng cáp:

Einstellung

Wert

Material

PETG (khuyến nghị)

Layerhöhe

0,2 mm

Düse

0,4 mm

Wände (Walls)

2

Top / Bottom Layer

5 / 3

Infill

15 % Grid

Supports

Tree (Auto), Threshold 30°

Druckzeit

khoảng 2 h 33 min

Anzahl Teile

1

Getestet auf

Anycubic Kobra S1

Vì sao PETG? Bền UV và chịu nhiệt tốt hơn PLA, lại dai va đập hơn – rất hợp khu vực cửa, lỡ có nắng chiếu vào cũng yên tâm.

Lắp đặt

1. Tháo nắp che trong màu đen của bộ tay nắm cửa.
2. Phần gia cường kim loại phía sau giữ nguyên trên cửa – dùng lại.
3. Rút tay nắm cửa ra một chút.
4. Đặt chi tiết đã in vào.
5. Gắn tay nắm cửa lại.
6. Cắm SwitchBot Lock vào ngàm tích hợp – xong.

Không cần thêm dụng cụ hay vật liệu nào khác.

Lưu ý

• Mẫu được thiết kế cho đúng bộ ốp Hörmann nêu trên. Nếu bộ khác thì bạn cần chỉnh sửa.
• Nếu SwitchBot bị lắc: có thể chêm nhẹ ngàm bằng chút băng keo mỏng hoặc keo nến (nhưng in chuẩn thì thường không cần).
• Có thắc mắc, gặp vấn đề, hoặc cần biến thể cho cửa khác – cứ để lại bình luận.

Giấy phép

Creative Commons – Ghi công – Phi thương mại – Chia sẻ tương tự (CC BY-NC-SA 4.0).

• ✅ Thoải mái in, dùng, chỉnh sửa và remix cho mục đích cá nhân
• ✅ Maker-space, trường học, cộng đồng DIY/hobby: ok
• ❌ Dùng thương mại (bán đồ in, cấp phép, v.v.) không được phép
• 🔁 Nếu bạn chỉnh sửa rồi chia sẻ lại: vui lòng giữ cùng điều kiện giấy phép

Nếu mẫu này giúp được bạn, mình rất vui nếu bạn thả Like, đăng Make-Upload hoặc để lại bình luận! 🍍

by AnanasPrint (GelebeAnanas)
