Đệm 2 đầu RAD-Moon 2 (TPU)

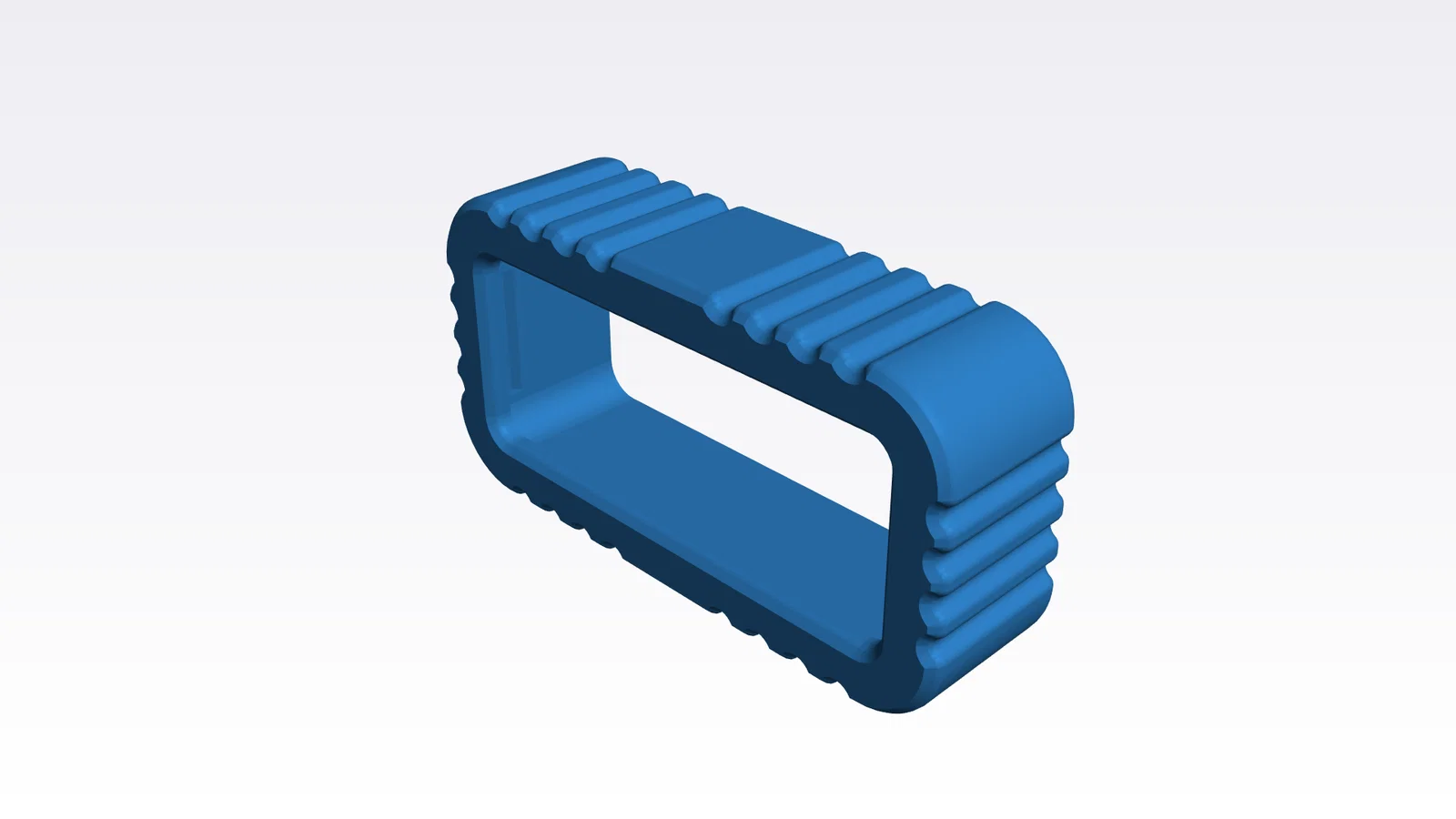

Ốp đệm (bumper) dạng end-cap bằng TPU cho Intrepid Control Systems RAD-Moon 2. RAD-Moon 2 là bộ chuyển đổi media chủ động từ 100/1000BASE-T1 Automotive Ethernet sang Ethernet tiêu chuẩn, dùng cho những ai làm về Ethernet trên xe, infotainment buses, hoặc nghiên cứu bảo mật ô tô. Mình làm mẫu này vì mua RAD-Moon 2 trên thị trường đồ cũ mà không có kèm bumper zin. Với lại mình cũng không khoái kiểu dáng của bộ zin.

Công dụng

• Bọc hai đầu thiết bị bằng một lớp “áo” TPU mềm để giảm chấn khi rơi hoặc va chạm trên bàn làm việc.

• Thêm chân đế chống trượt, nâng thiết bị lên khỏi mặt bàn vài mm.

• Có chừa lỗ cho các cổng/đầu nối ở hai đầu.

Thiết lập in

• Filament: TPU. Thiết kế theo Polymaker PolyFlex TPU90.

• Layer height: 0.20 mm

• Nozzle: 0.4 mm ở 225 C

• Walls: 3 loops

• Top and bottom shells: 5 và 3 lớp

• Infill: 15% crosshatch

• Supports: không cần

Lắp đặt

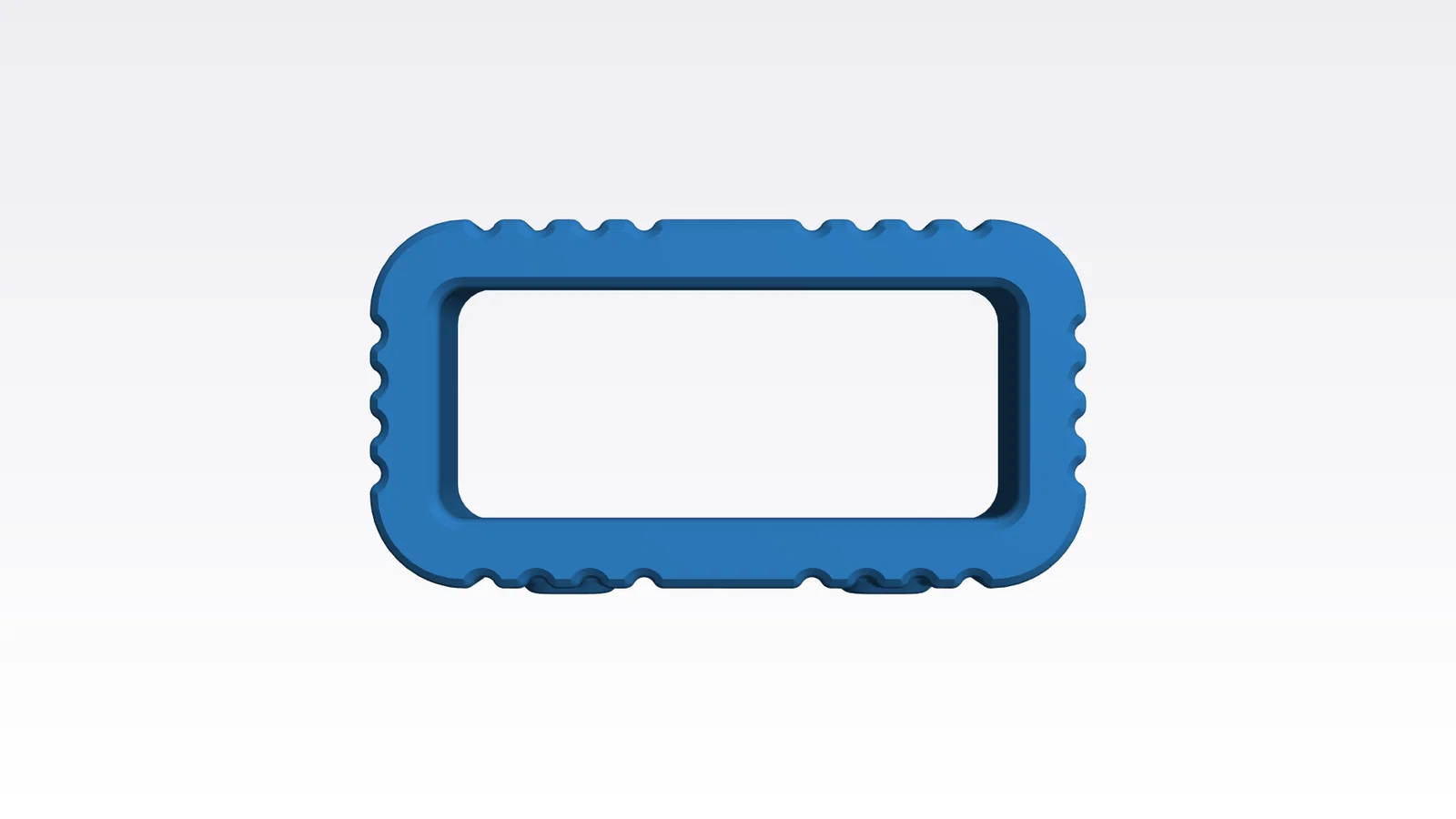

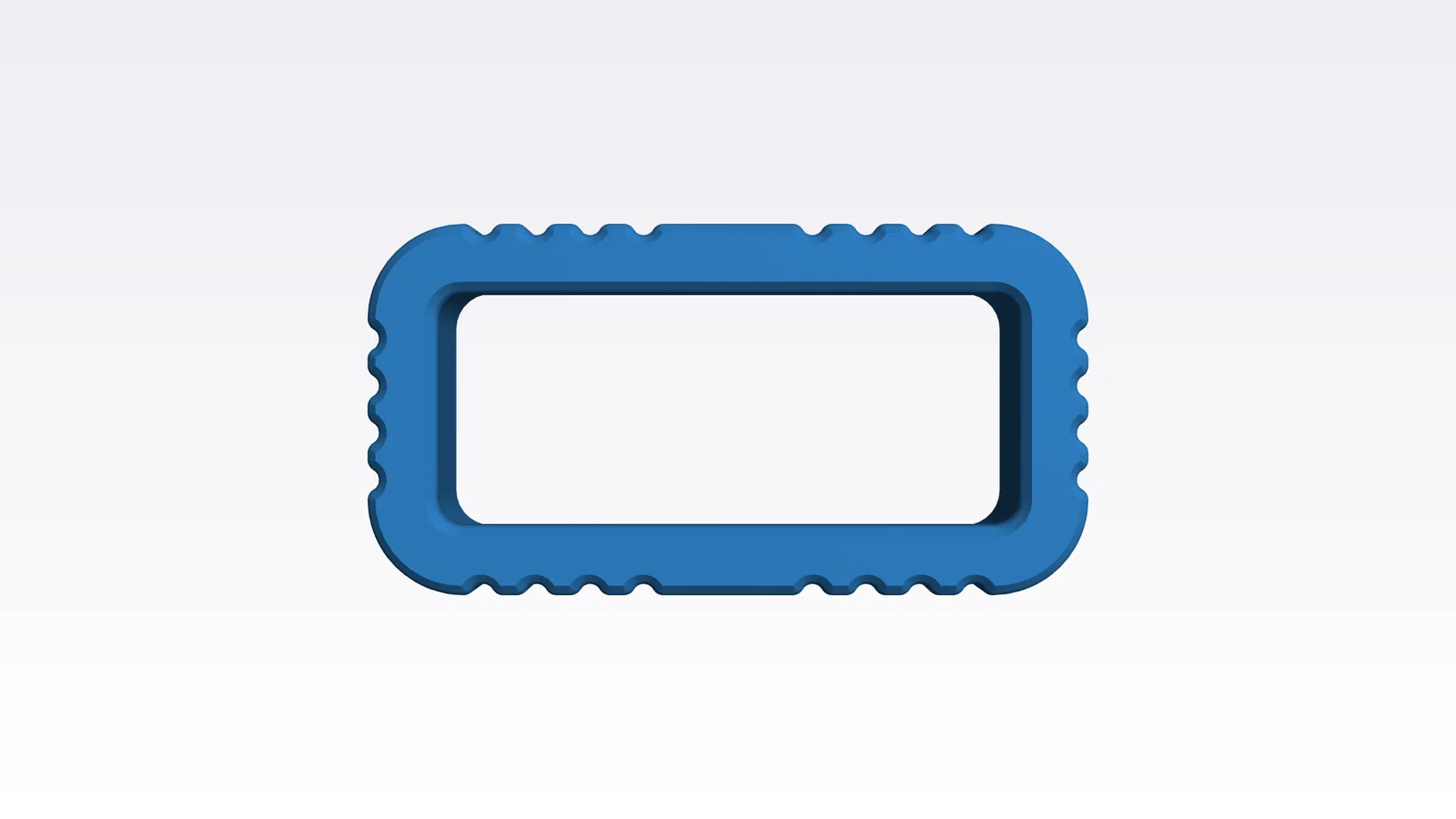

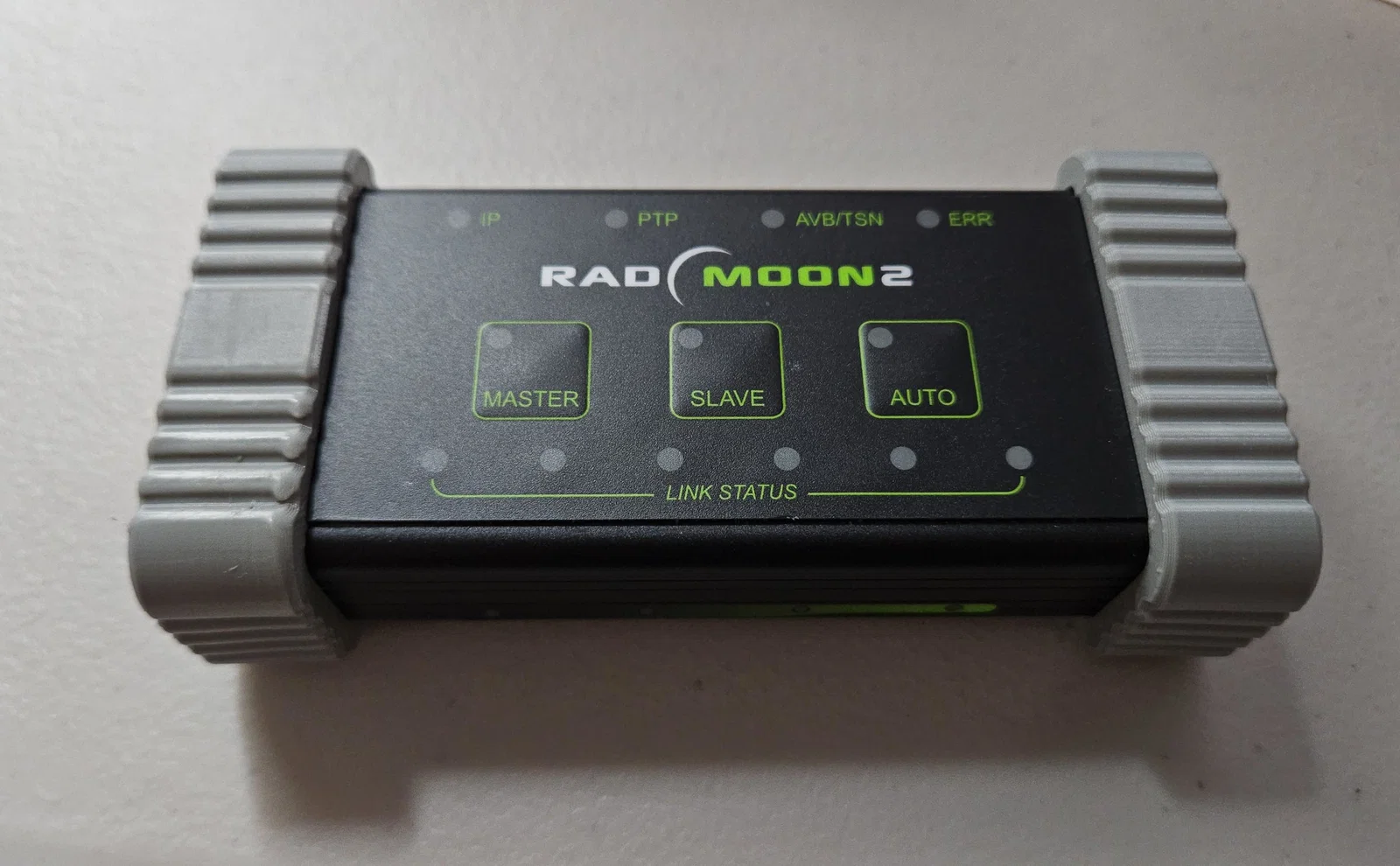

Trượt bumper vào đầu của RAD-Moon 2. Fit sẽ khá chặt cho tới khi vào hết hành trình và thiết bị “khóa” đúng vị trí. Có mặt trên và mặt dưới. Phần phân biệt cái nào là trên/dưới xin để bạn tự khám phá.

Tương thích

Thiết kế theo bản RAD-Moon 2 tiêu chuẩn (Intrepid part RAD-MOON2, dùng PHY Marvell 88Q2112, đầu nối phía xe TE MATEnet T1, và đầu nối phía lab ix Industrial theo IEC 61076-3-124). Biến thể H-MTD (RAD-MOON2-2220M) có đầu nối phía xe khác. Bumper này khả năng vẫn dùng được với các biến thể khác vì mình không che nhiều phần mặt đầu.

Miễn trừ trách nhiệm

Mình không liên quan hay liên kết với Intrepid Control Systems. Đây là phụ kiện cá nhân mình làm cho thiết bị của mình và chia sẻ theo hiện trạng. RAD-Moon 2 là sản phẩm của Intrepid CS và các trademark thuộc về họ. In và sử dụng tùy theo cân nhắc của bạn.
