Bộ che nắng Netatmo cho trạm thời tiết ngoài trời

Mô-đun ngoài trời Netatmo được đặt ở một vị trí râm mát với đủ không khí lưu thông để có các phép đo chính xác. Lý tưởng nhất, nó được đặt cao trên mặt đất và không quá gần các tòa nhà.

Tuy nhiên, không phải lúc nào cũng dễ dàng tìm được một chỗ mà mặt trời không chiếu sáng ít nhất vào một số thời điểm trong ngày. Vì vậy, chúng ta cần tạo ra bóng râm của riêng mình, đồng thời chú ý không làm cản trở lưu thông không khí/đối lưu.

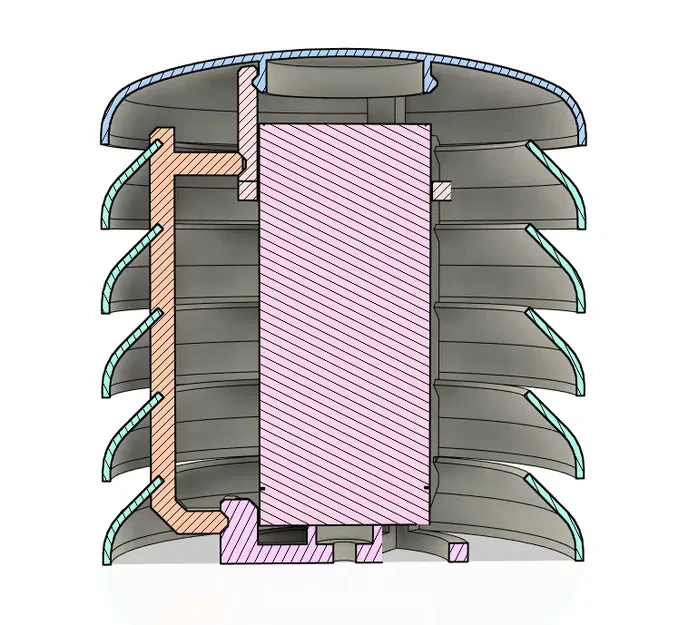

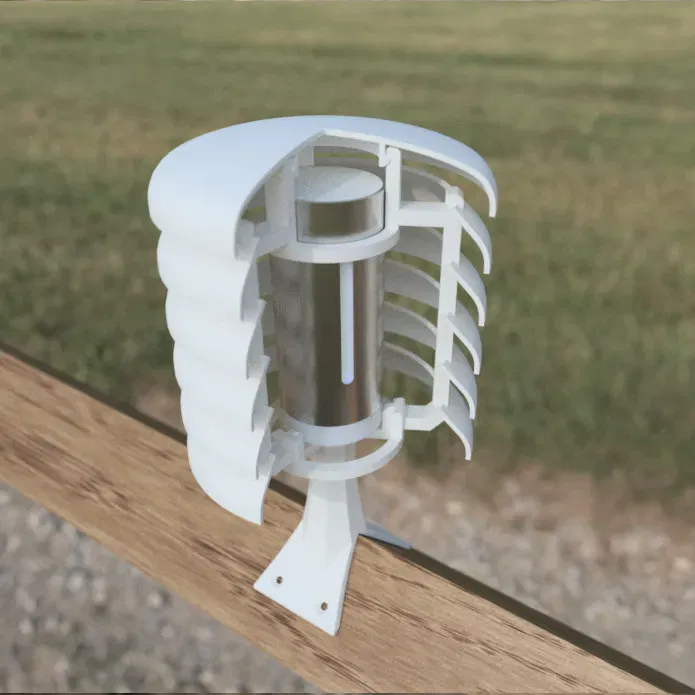

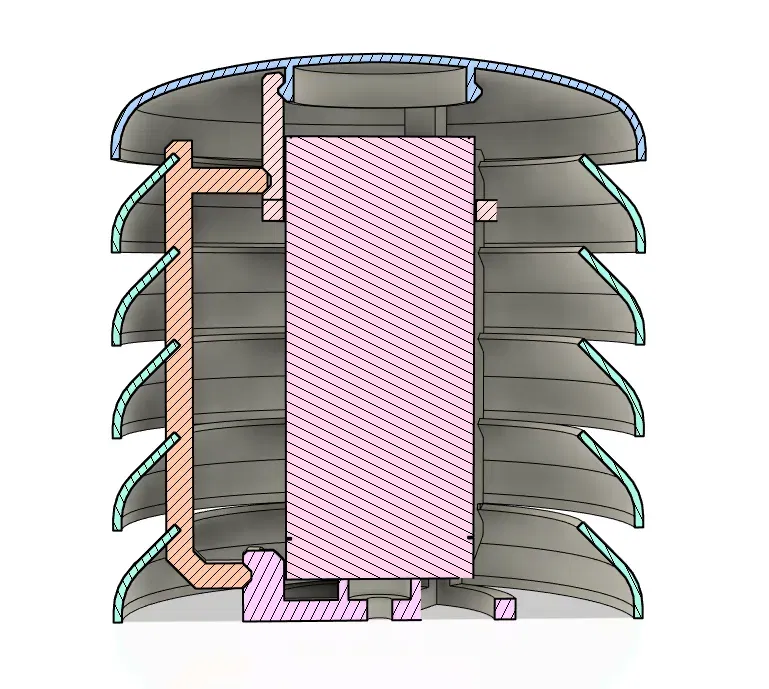

Tấm chắn nắng này có đường kính ngoài khoảng 13cm, để lại khoảng cách 2,5cm đến mô-đun Netatmo để tránh truyền nhiệt (xem hình cắt ngang).

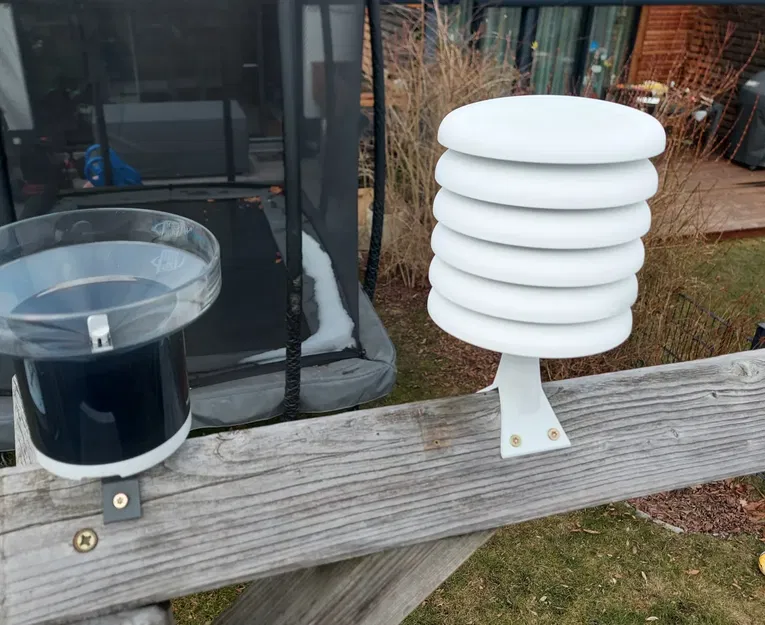

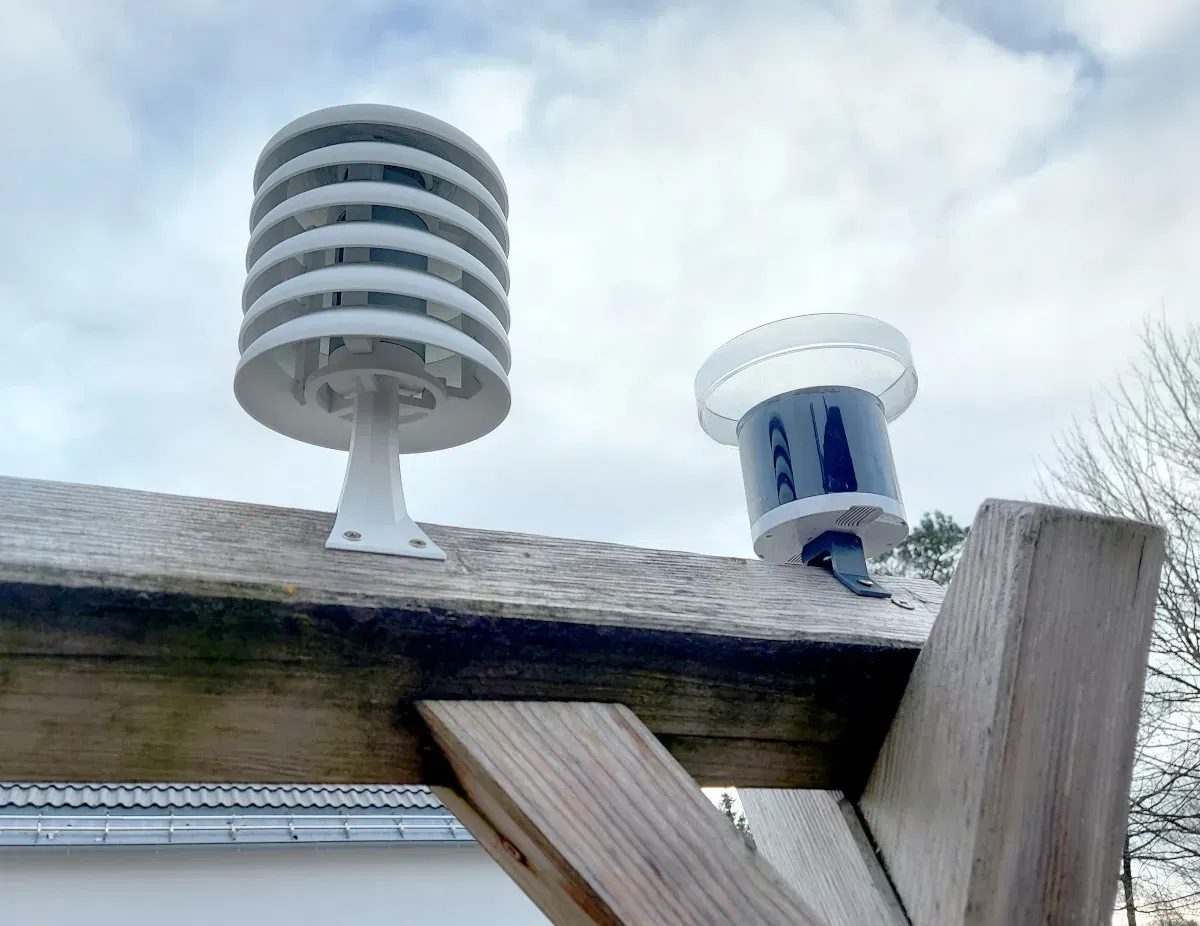

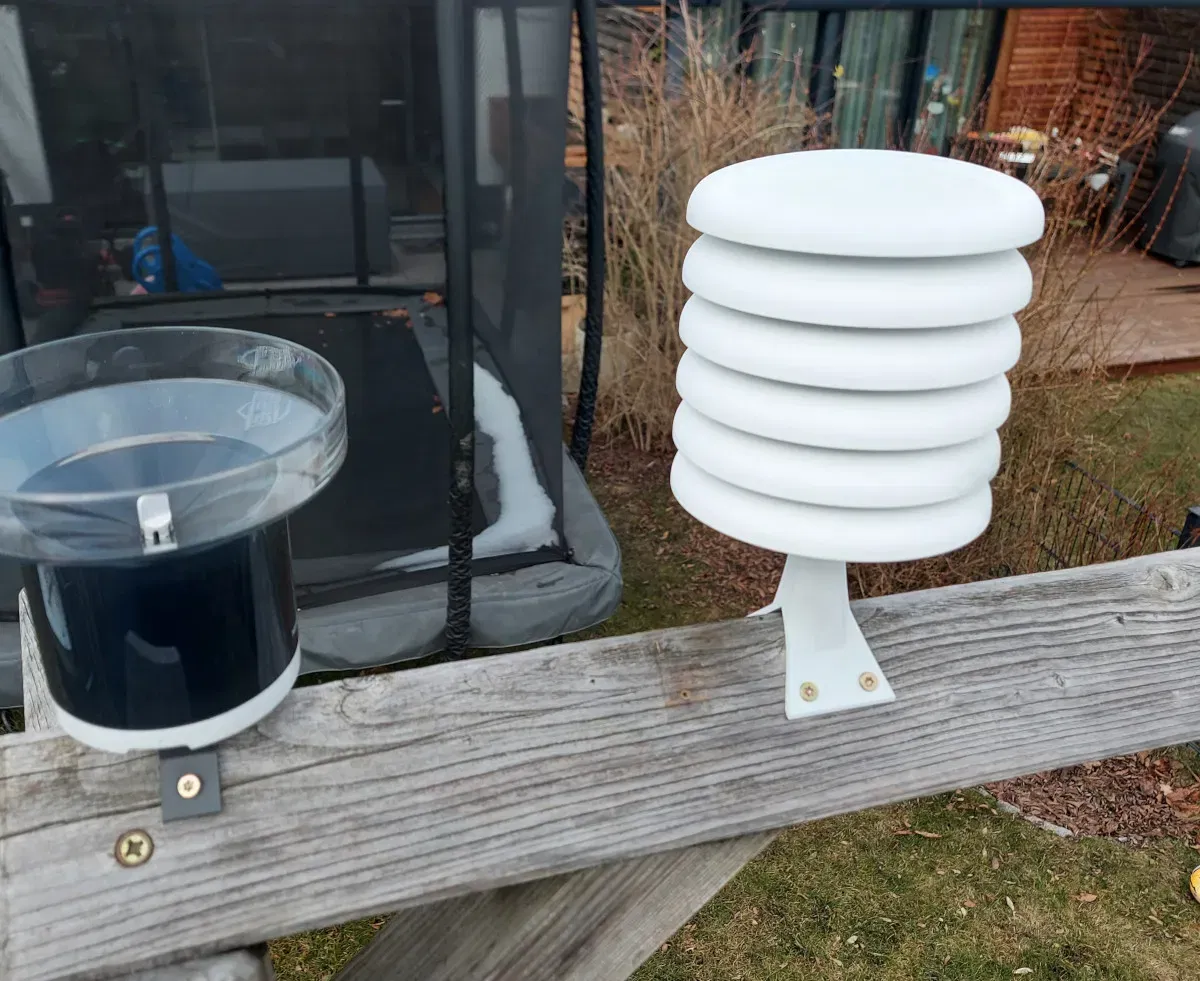

Lưu ý: Bạn cần cung cấp một bộ chuyển đổi riêng để gắn tấm chắn vào bất cứ thứ gì phù hợp với bạn. Tấm chắn cung cấp một lỗ trung tâm cho một vít M6 ở vòng dưới cùng. Chân gắn trong hình chỉ là một ví dụ cho tình huống gắn rất cụ thể của tôi và không được cung cấp ở đây.

In ấn

Bạn sẽ cần:

• 1x Đáy (không cần hỗ trợ)
• 3x Cột (không cần hỗ trợ, in nằm ngang)
• 5x Phân đoạn (không cần hỗ trợ, in thẳng đứng)
• 1x Vòng trên (không cần hỗ trợ, sử dụng độ đầy 100% và nhiệt độ cao khi in để nó không bị gãy khi lắp/rút mái)
• 1x Mái (cần hỗ trợ, tất nhiên!)

Tôi đã in nó bằng PLA mờ "stealth white" của Formfutura. Tôi đã chọn chiều cao lớp là 0.1mm cho các phân đoạn và mái. Với loại filament này, các lớp gần như không nhìn thấy. Tôi đã sử dụng 0.2mm cho các phần còn lại.

Lắp ráp

Không cần keo hoặc vít!

Bắt đầu với phần Đáy, ba cột và phân đoạn đầu tiên. Khi vừa khít, thêm phân đoạn tiếp theo từ trên xuống và đặt nó vào vị trí cẩn thận. Tiếp tục với các phân đoạn tiếp theo, cho đến khi tất cả đều ở vị trí.

Bây giờ, lấy Vòng trên và gắn nó vào vị trí. Điều này có thể cần một chút lực. Nếu bạn cảm thấy quá khó, hãy rút ngắn một trong các chấu đi vào Vòng trên bằng giấy nhám và thử lại.

Kết nối với chân gắn tùy chỉnh của bạn (không được cung cấp) bằng vít M5. Bây giờ bạn có thể lắp mô-đun Netatmo của mình và gắn mái vào.
