Phễu Sóng Xoắn Twisted Wave – Parametric OpenSCAD

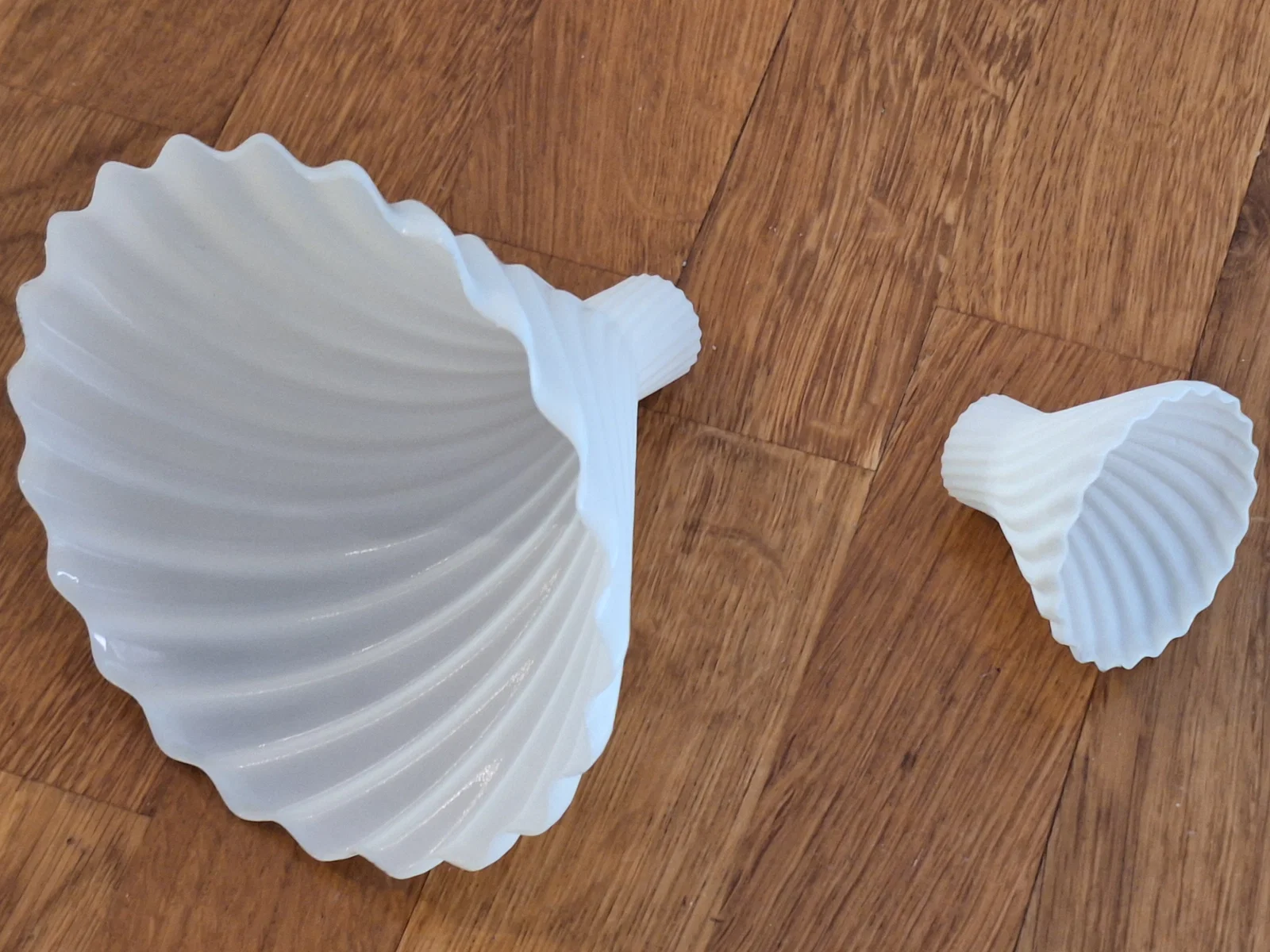

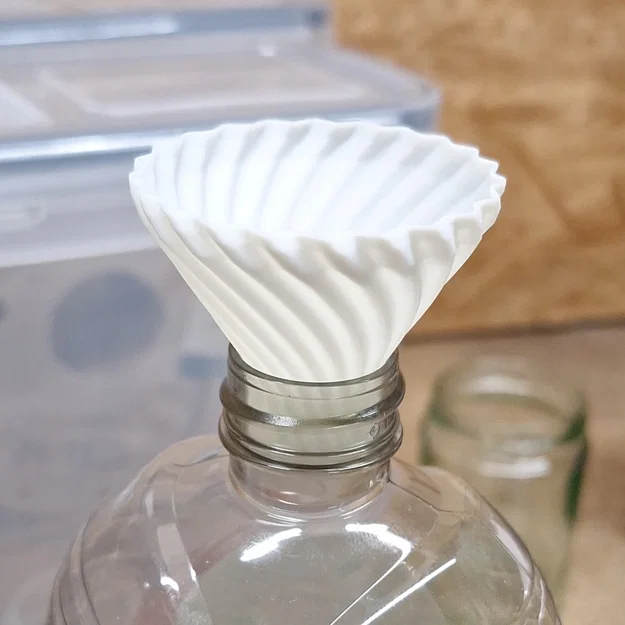

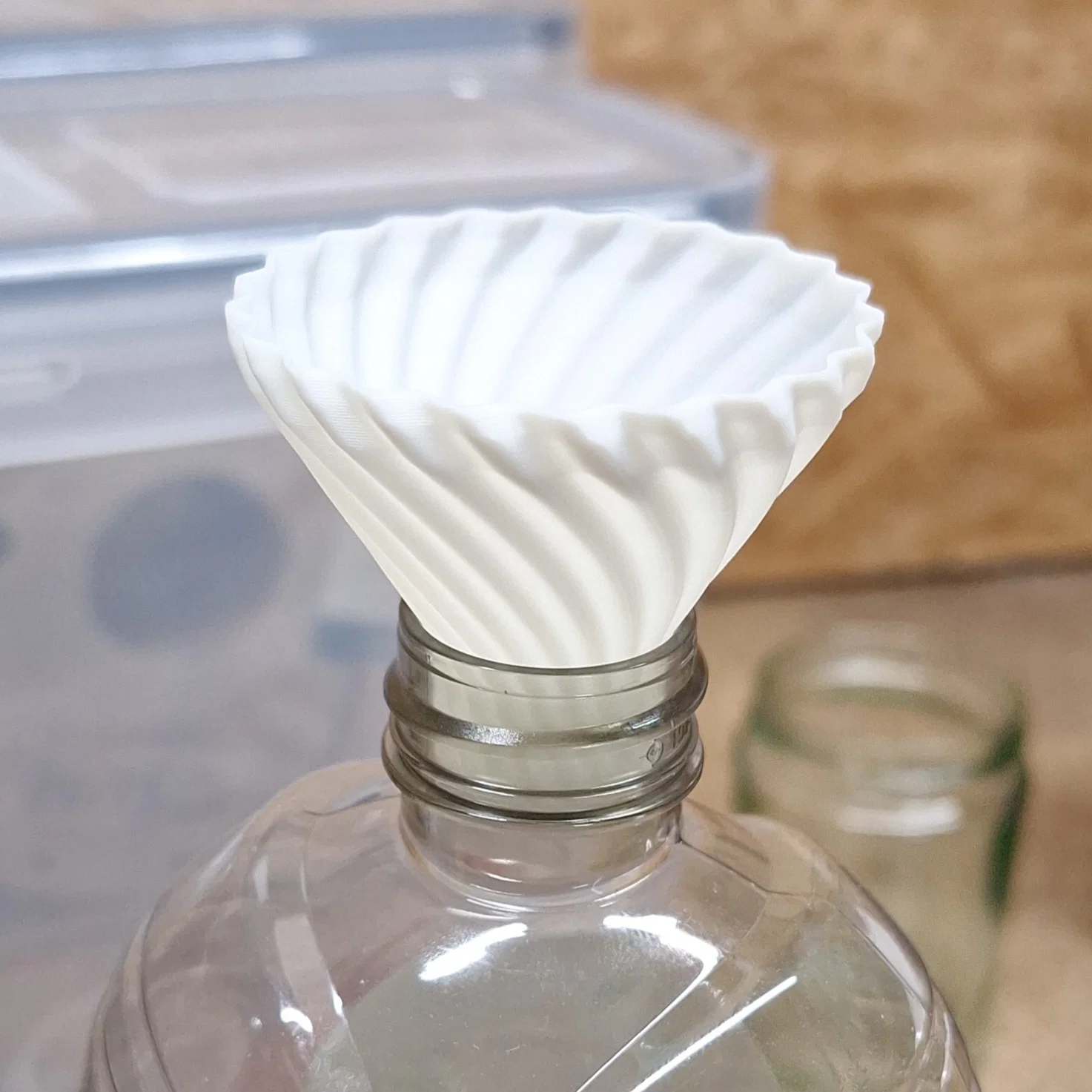

Đây là một mẫu phễu xoắn (twisted funnel) parametric hoàn toàn được thiết kế bằng OpenSCAD. Hình dáng chuyển mượt từ ống trụ đáy nhỏ lên miệng trên rộng hơn thông qua phần giữa loe ra, kèm các đoạn vát (chamfer) ở hai đầu để tránh cạnh gắt. Một họa tiết sóng sin (sinusoidal wave) chạy quanh chu vi và bám theo độ xoắn suốt toàn bộ chiều cao của vật thể.

Tính năng:

• Đường kính đáy và miệng trên dạng parametric

• Có thể chỉnh góc loe của phễu

• Tốc độ xoắn liên tục (deg/mm) áp dụng nhất quán cho tất cả các phần

• Chuyển tiếp giữa các phần mượt với chamfer

• Texture sóng có thể cấu hình số lượng và độ sâu

Cách dùng: Mở file .scad bằng OpenSCAD, rồi vào View → Customizer để chỉnh toàn bộ tham số bằng thanh trượt và ô nhập liệu. Không cần viết code.

Thiết lập in (khuyến nghị)

• Vase mode

• Layer height: 0.2 mm

• Walls thickness 0.6mm (OK với en 0.4 Nozzle)

• Infill: 15–20%

• Supports: No

• Bed adhesion: Khuyến nghị Brim cho các phiên bản cao/hẹp

Tham số (tóm tắt trong Customizer)

Parameter

Default

Range

Description

diameter_bottom

20 mm

10–40 mm

Đường kính lỗ mở phía đáy

diameter_top

50 mm

20–200 mm

Đường kính lỗ mở phía miệng trên

height_bottom

10 mm

1–50 mm

Chiều cao phần ống trụ đáy

height_top

2 mm

0.5–20 mm

Chiều cao vành miệng trên

angle_funnel

35°

25–70°

Góc loe của phễu

height_chamfer

3 mm

2–5 mm

Chiều cao phần chuyển tiếp chamfer

nbrWaves

22

4–60

Số lượng sóng quanh chu vi

wave_depth

0.3 mm

0.05–2 mm

Độ sâu texture sóng

twist_rate

2 deg/mm

0–8 deg/mm

Tốc độ xoắn theo chiều cao vật thể
