Bộ chuyển đổi DN80 S100x8 cho cảm biến mức dầu
Giám sát cấp độ với cảm biến siêu âm HC-SR04 của một loại dầu cổ điển cũ của Hồi giáo với các cửa hàng DN80
Mô tả

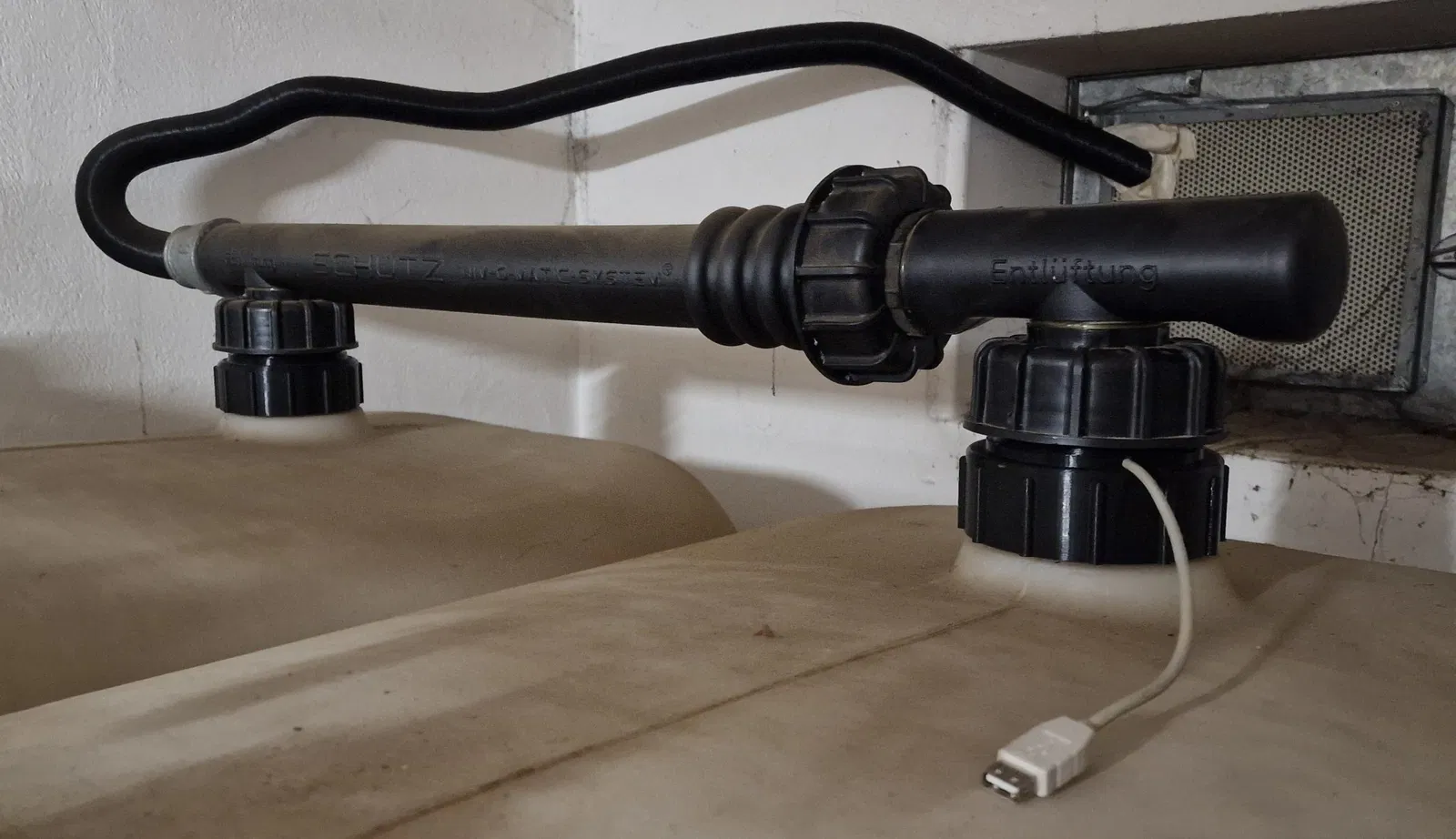

Giám sát mức nước bằng cảm biến siêu âm HC-SR04 của một bể dầu "cổ điển" với các đầu ra DN80. Bộ chuyển đổi có thể được thêm vào hệ thống thông gió hiện có của bể (bể).

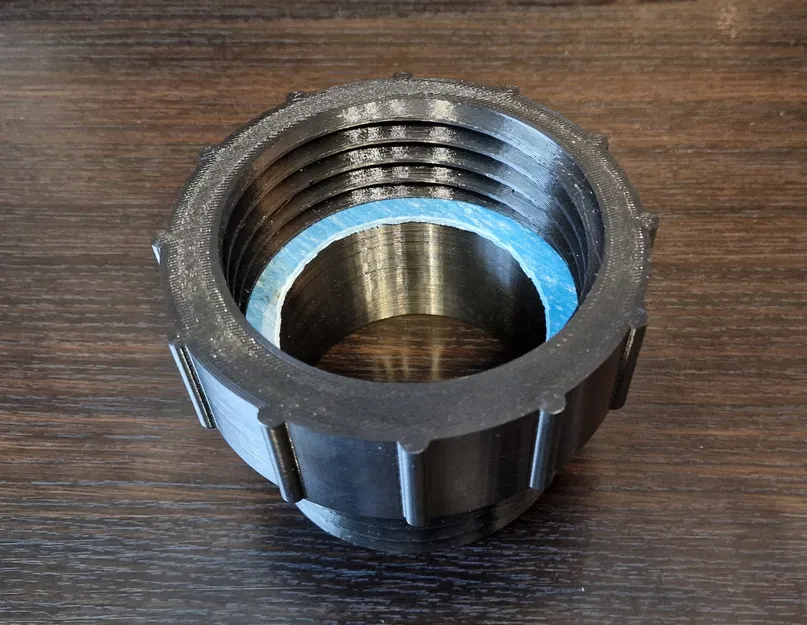

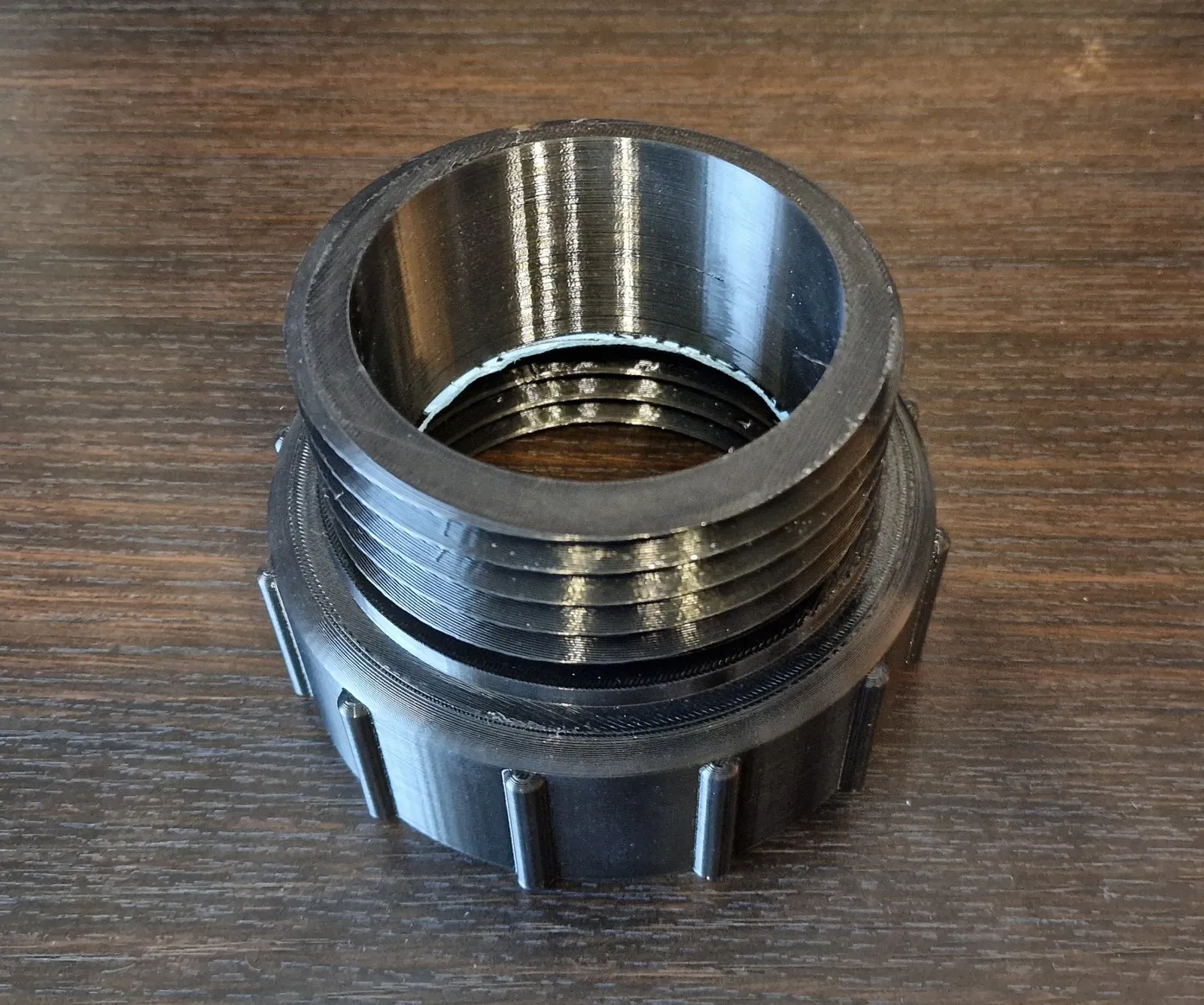

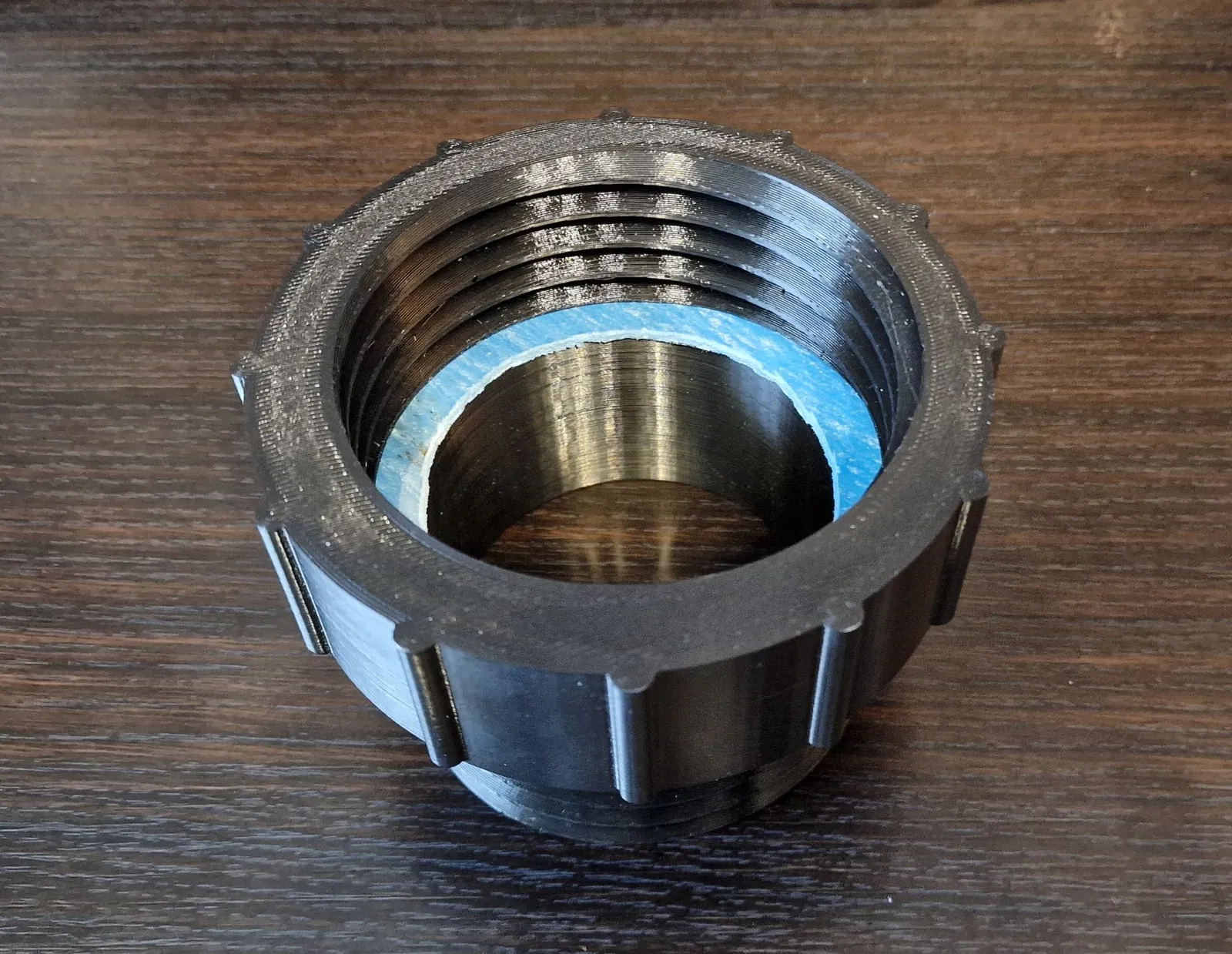

Tôi đã làm hai bộ chuyển đổi, một bộ với giá đỡ cảm biến bên trong và một bộ chỉ là phần mở rộng DN80. Phần mở rộng sẽ cần thiết khi bạn có nhiều bể kết nối với nhau chỉ với một đầu ra thông gió cố định cần được nâng lên để đồng đều trên tất cả các bể.

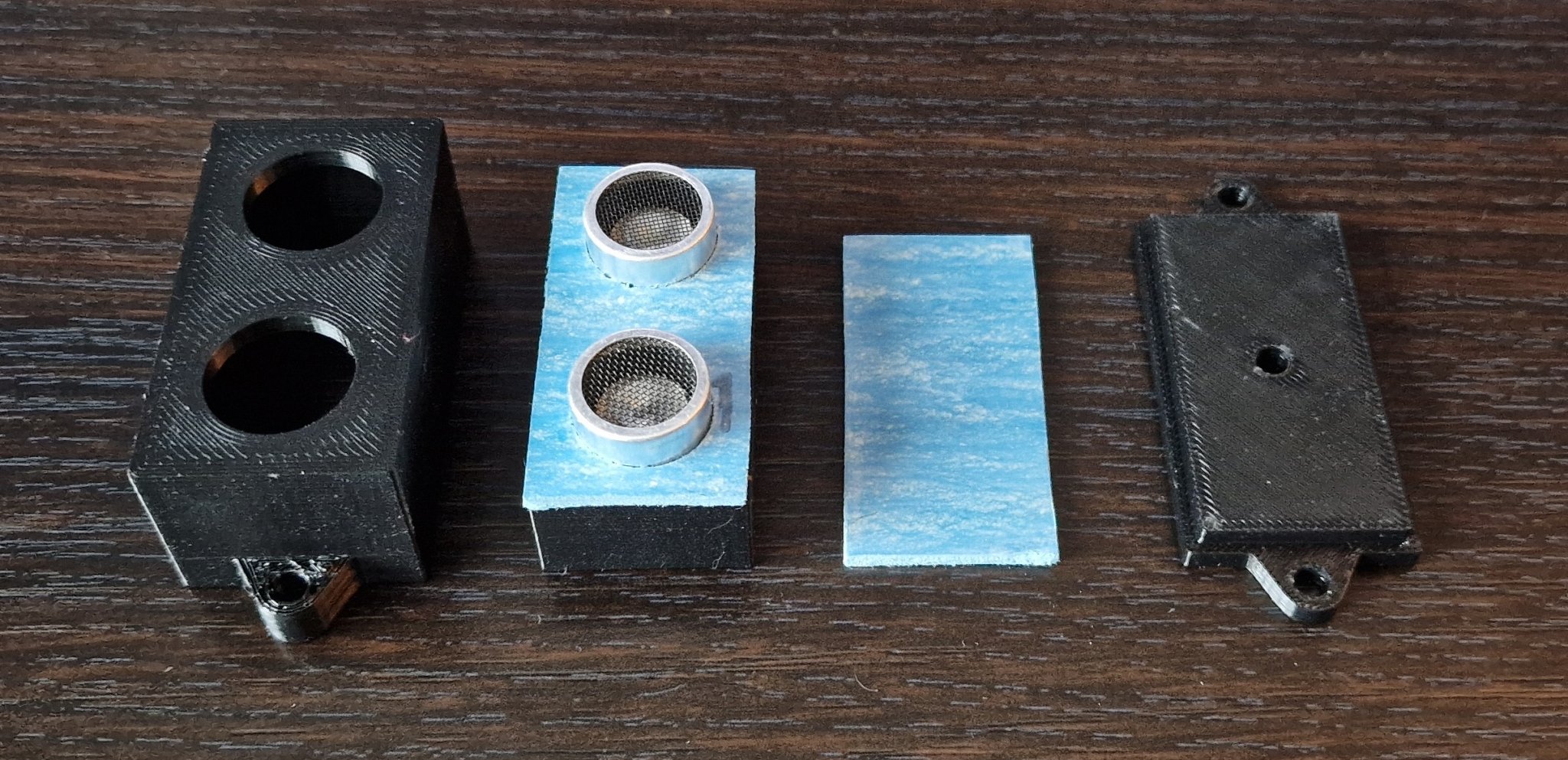

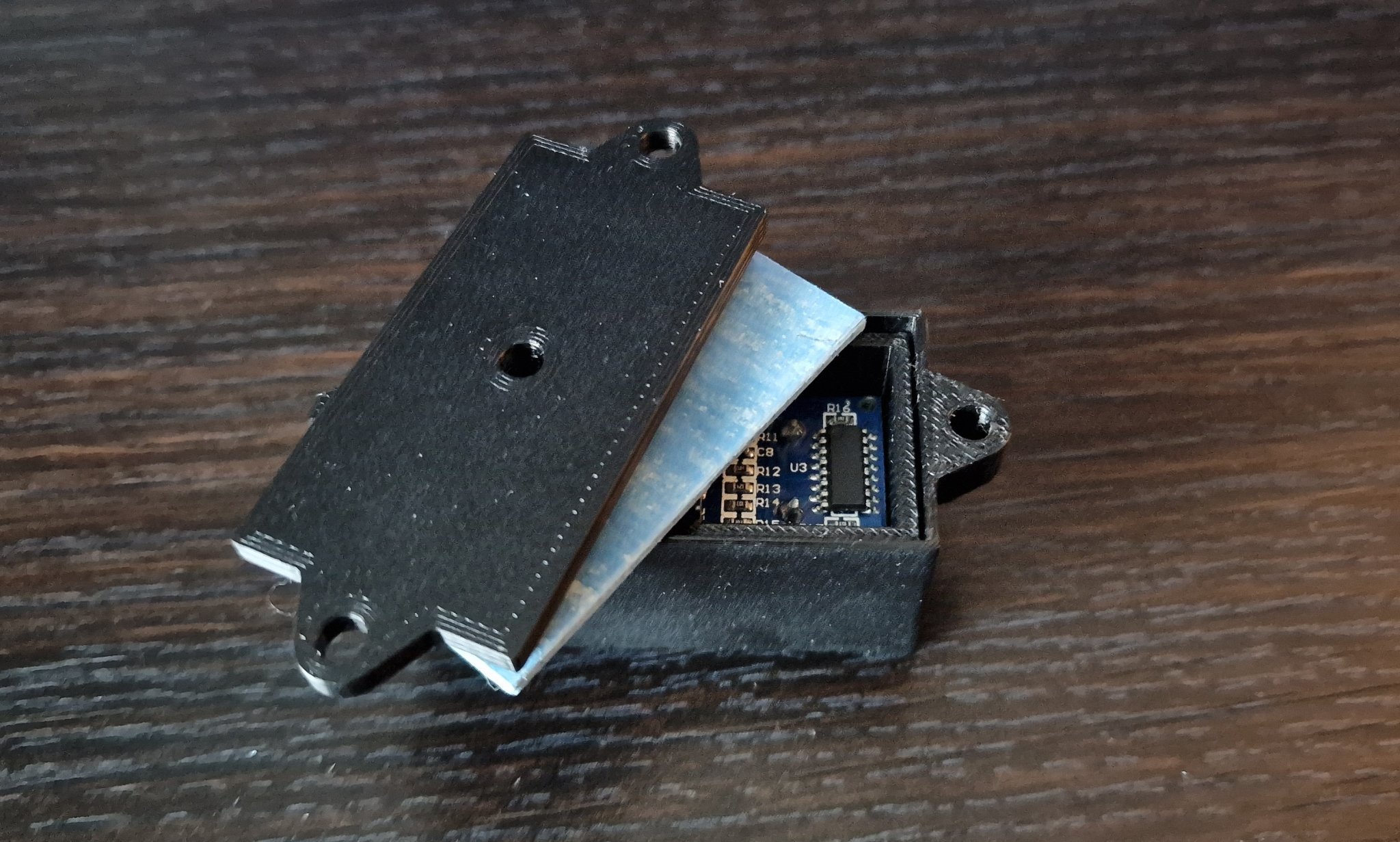

Tôi đã thêm các miếng đệm vào bộ chuyển đổi và vỏ cảm biến để đảm bảo không có tiếp xúc với hơi dầu. Sử dụng PETG hoặc bất kỳ loại filament nào khác có khả năng chống dầu.

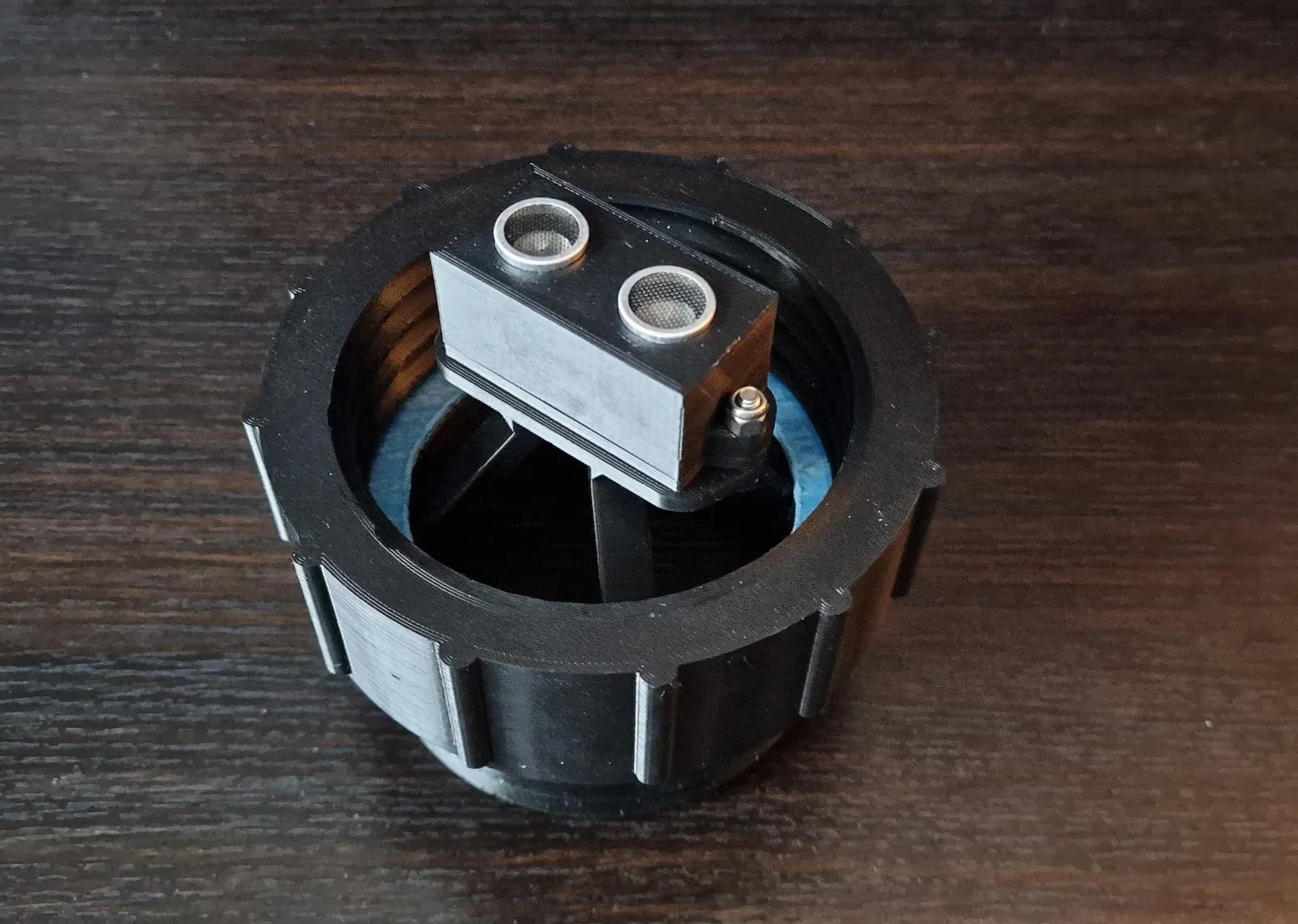

Các vít M4 được sử dụng để cố định cảm biến vào giá đỡ.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
