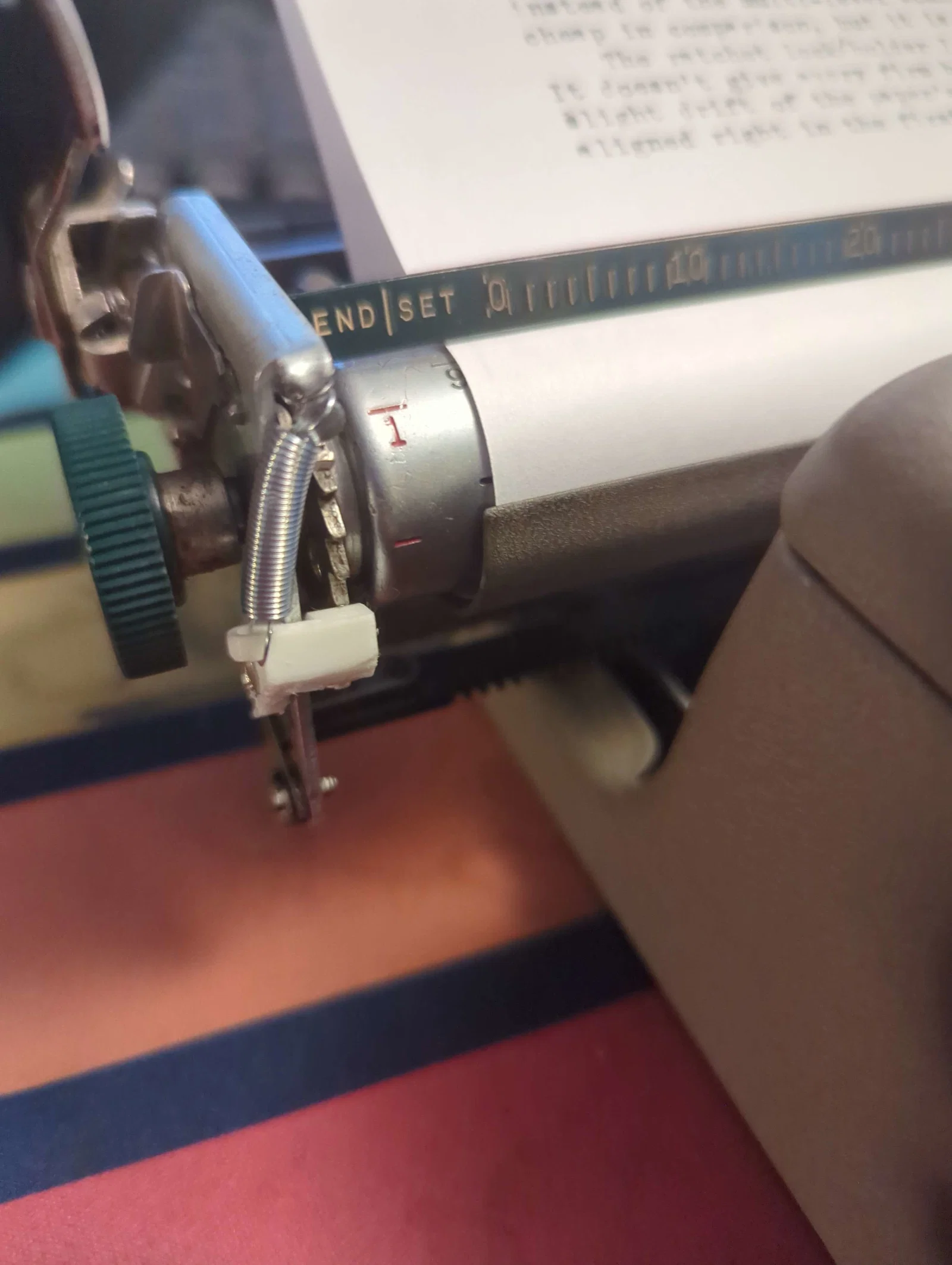

Chốt bánh răng (Ratchet Pawl) thay thế cho máy đánh chữ Smith Corona Skyriter

Chi tiết linh kiện chốt bánh răng (Ratchet Pawl) cho máy đánh chữ Smith Corona Skyriter

Nếu bạn đang sở hữu một chiếc máy đánh chữ cổ điển Smith Corona Skyriter mà không may linh kiện chốt bánh răng (ratchet pawl) bị hỏng hoặc thất lạc, thì tệp thiết kế 3D này chính là cứu cánh tuyệt vời dành cho bạn. Đây là một bộ phận nhỏ nhưng đóng vai trò cực kỳ quan trọng trong cơ chế cuốn giấy của máy, giúp giữ vị trí con lăn chính xác sau mỗi lần gõ phím. Việc tìm kiếm linh kiện thay thế zin cho những dòng máy cổ như thế này vốn rất khó khăn và tốn kém, vì vậy tự in 3D thay thế là giải pháp kinh tế và nhanh chóng nhất hiện nay.

Mẫu thiết kế này được mô phỏng chi tiết dựa trên kích thước nguyên bản của dòng máy Skyriter, đảm bảo độ tương thích cao khi lắp đặt vào hệ thống cơ khí. Để bộ phận này hoạt động trơn tru, bạn sẽ cần chuẩn bị thêm một lò xo kéo (extension spring) có kích thước khoảng 0.4x4x20mm hoặc các loại lò xo có kích thước tương đương. Cơ chế hoạt động của chốt này kết hợp với lò xo sẽ tạo ra lực đàn hồi đủ mạnh để giữ bánh răng cuốn giấy cố định, giúp dòng chữ luôn thẳng hàng và chuyên nghiệp.

Một số lưu ý quan trọng để bạn có bản in chất lượng nhất:

• Vật liệu in: Nên ưu tiên sử dụng nhựa PETG hoặc ABS để đảm bảo độ bền cơ học tốt hơn so với PLA, vì bộ phận này thường xuyên chịu tác động lực trong quá trình gõ.
• Độ chính xác: Vì đây là chi tiết máy nhỏ, bạn nên in với layer height thấp (khoảng 0.12mm hoặc 0.16mm) để các đường ren và khớp nối đạt độ chi tiết cao nhất.
• Hướng in: Đặt nằm phẳng trên bàn in để đạt độ cứng vững tốt nhất cho các phần chịu lực, hạn chế gãy ngang khi lắp ráp.
• Xử lý sau in: Kiểm tra kỹ các ba-via (bavia) ở lỗ xỏ lò xo, dùng dũa nhỏ làm mịn bề mặt để lò xo không bị vướng hoặc trầy xước trong quá trình vận hành.
• Cân nhắc về độ co ngót: Nếu máy in của bạn có độ sai số lớn, hãy in thử một bản nhỏ để đo đạc lại các lỗ trục trước khi in bản chính thức.

Hy vọng với linh kiện nhỏ gọn này, chiếc máy đánh chữ yêu quý của bạn sẽ sớm hoạt động ổn định trở lại để tiếp tục đồng hành cùng những bản thảo tâm huyết.
