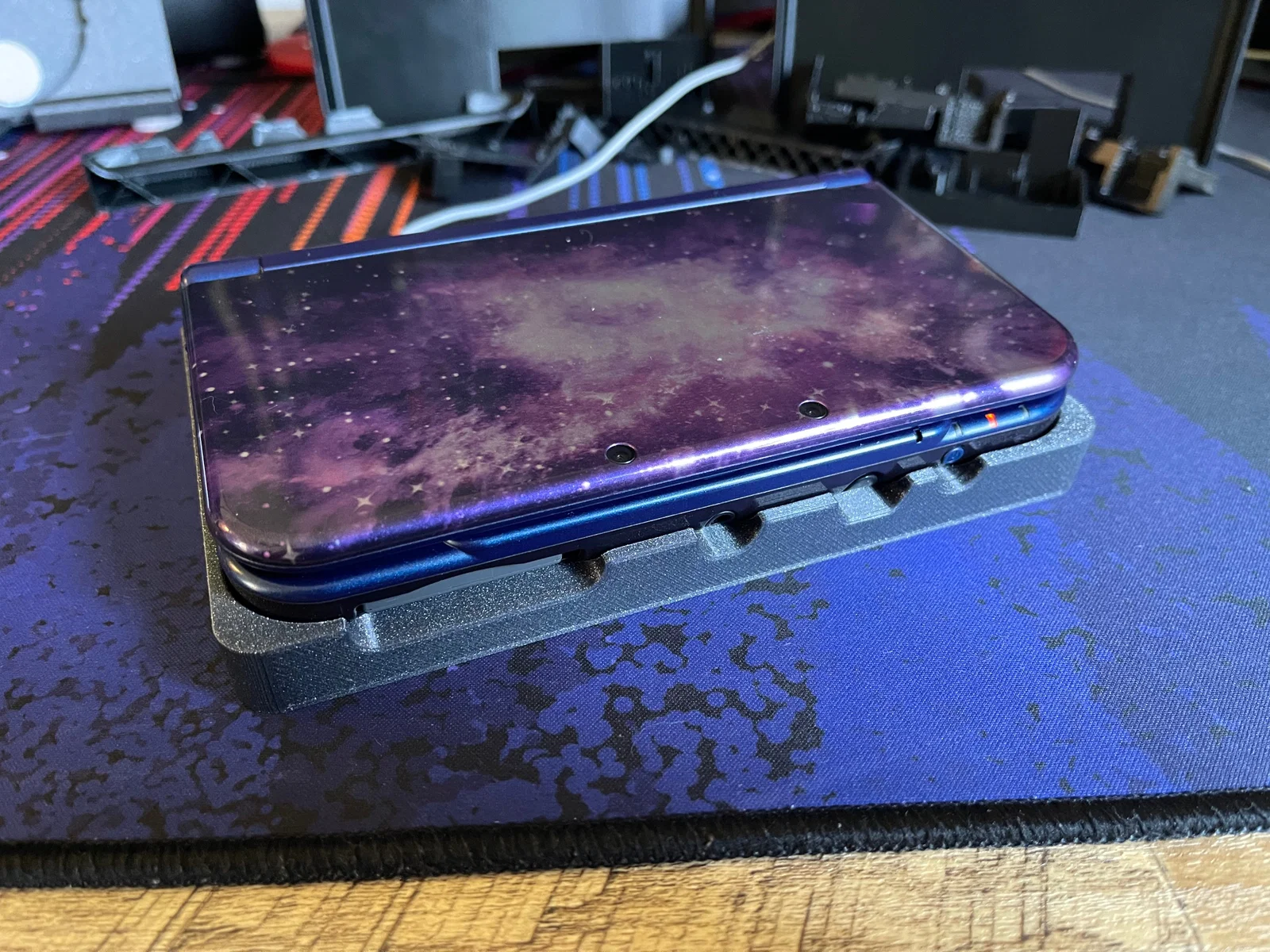

Dock Cradle New 3DS XL từ chuyển đổi dock Old 3DS

Bộ này dùng để chuyển đổi dock 3DS đời cũ (loại hay đi kèm theo máy) thành dock dùng được cho New 3DS XL. Mình chỉ cần lấy lại phần pivot, các contact (lò xo tiếp điểm) và bo mạch cổng sạc từ dock cũ.

Bộ này gồm các phần sau:

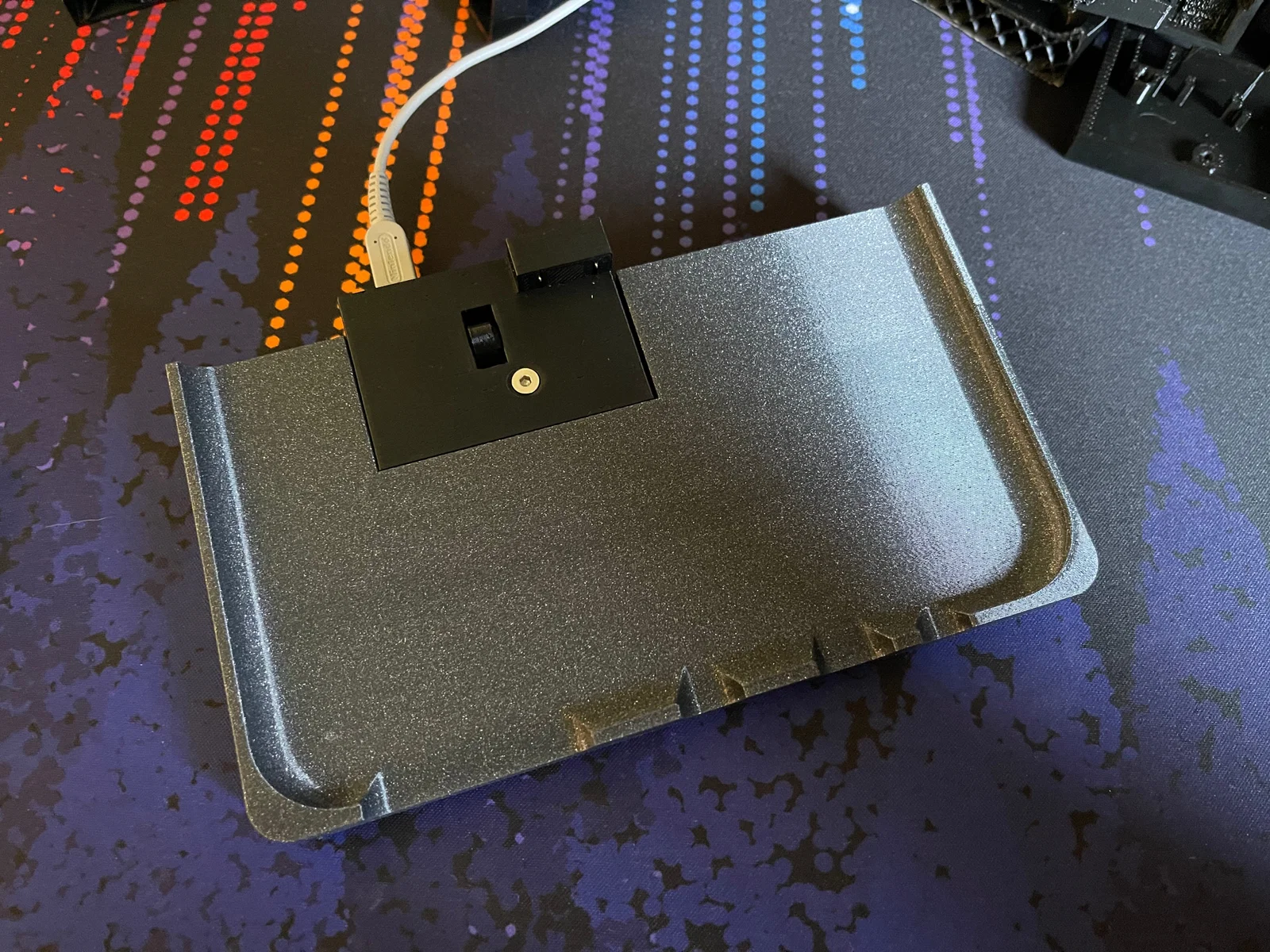

• main cradle part – phần thân chính, nhiệm vụ là giữ máy đứng đúng vị trí.

• upper pivot casing – vỏ pivot phía trên, có các rãnh đi dây, chỗ giữ dây, trục pivot và các chi tiết để định vị phần port.

• lower pivot casing – vỏ pivot phía dưới, ép vào pivot để giữ cố định, tì lên các lò xo tiếp điểm, giữ phần port tại chỗ, đồng thời che phía sau.

• pivot arm extension – phần nối dài tay pivot, gắn lên tay kích cơ cấu vì vị trí contact trên máy mới thấp hơn khá nhiều.

Bạn cũng sẽ cần 1 vít M3 đầu chìm (flat head) dài 16–18mm và 1 ê-cu (nut) M3.

Tất cả file STL đều đã được đặt đúng hướng, nhưng mình khuyên nên load file 3mf vì trong đó đã “paint” sẵn các vùng cần support và để đúng orientation tối ưu, có thêm variable layer height ở phần trên của dock (do dốc khá gắt), kèm sequential printing để dễ kiểm soát và giảm stringing làm hư chi tiết. Mình in toàn bộ bằng nozzle 0.6mm vẫn ổn.

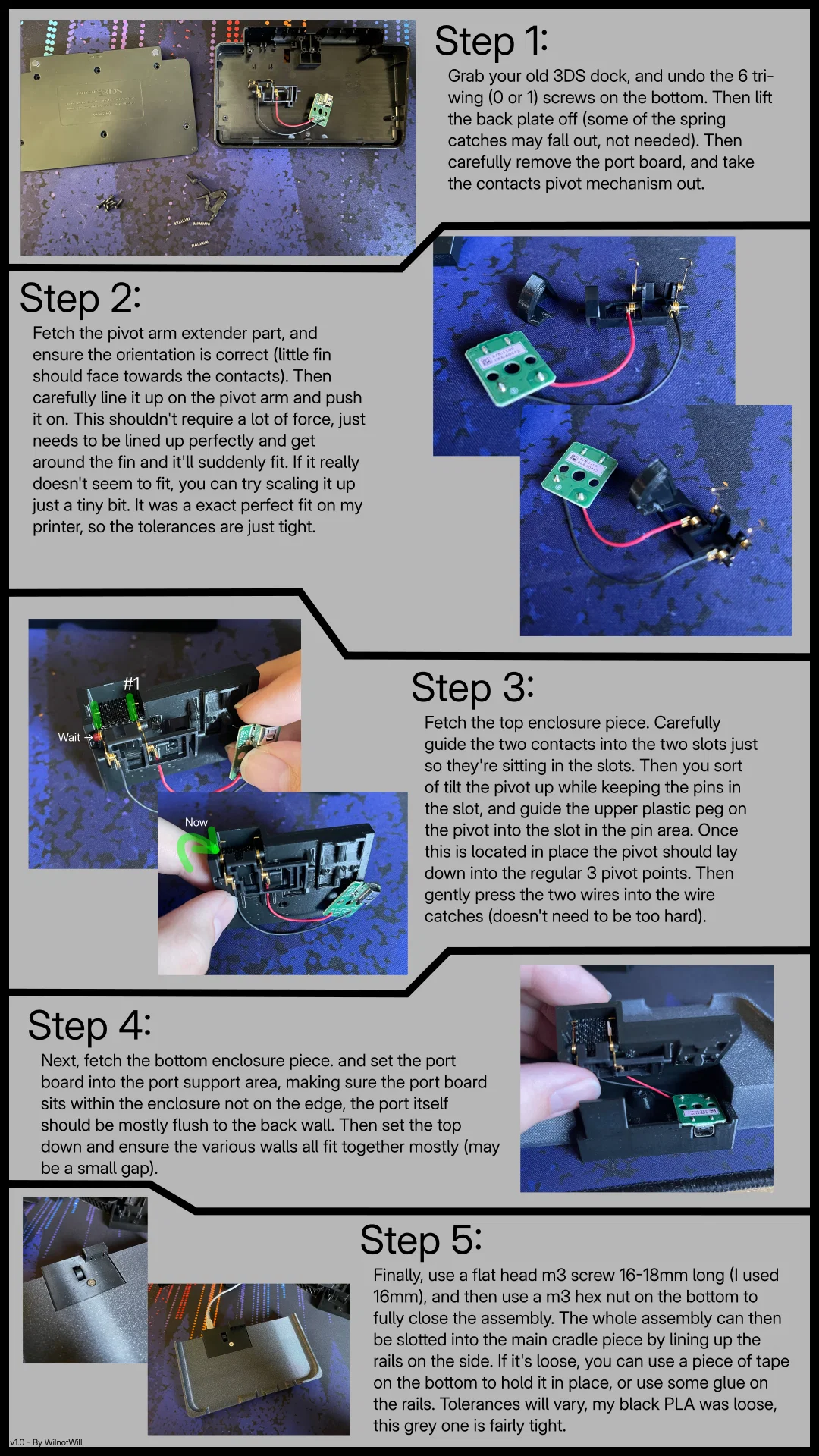

Hướng dẫn lắp ráp:
