Nắp thay thế bình nước PATH Water Bottle Cap

**

Summary**

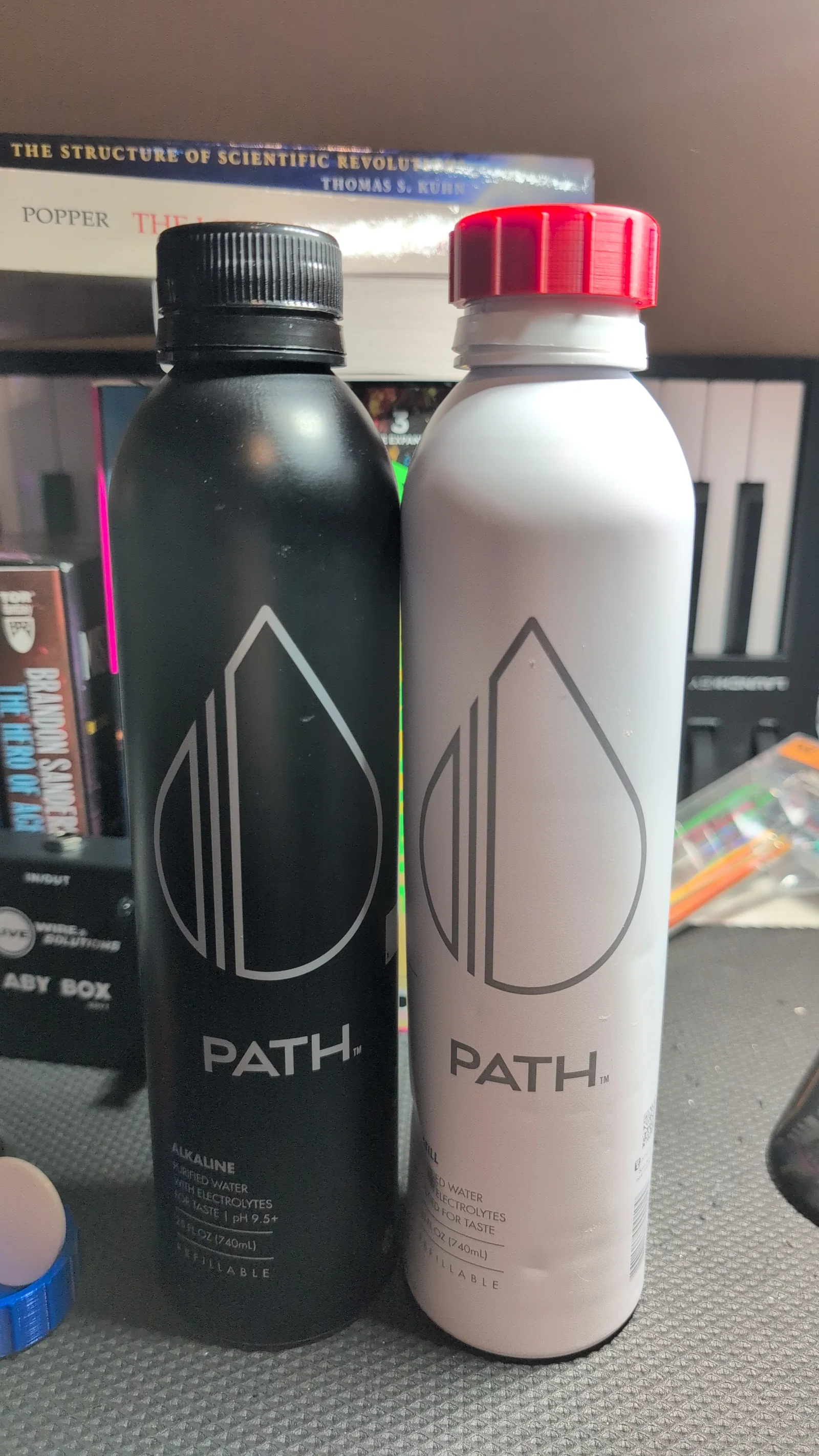

Nắp thay thế cho bình nước nhôm PATH 25oz

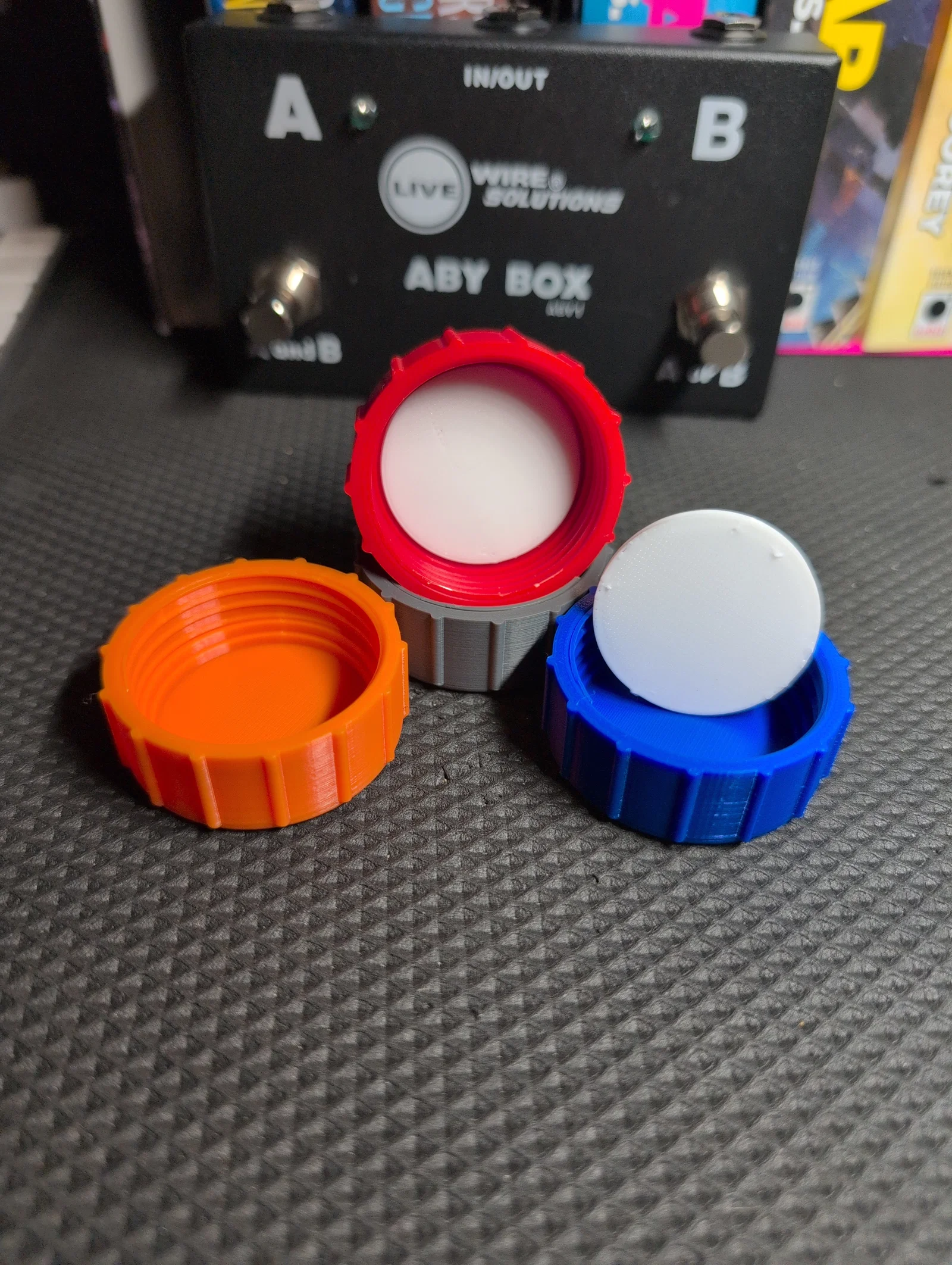

Đây là nắp thay thế dạng 2 phần cho bình nước nhôm PATH 25 oz. Phần nắp ngoài in bằng PLA đảm nhiệm ren và kết cấu; thêm một miếng gasket dạng đĩa đặc TPU 95A thả vào bên trong để làm kín chống rò nước. Đã test khi úp ngược bình, đổ đầy nước — không rỉ. Mình rất mê bình PATH mà tìm hoài không thấy nắp thay thế, nên tự làm rồi đăng lên đây.

Tương thích với bình
Thiết kế riêng cho bình nhôm PATH 25 oz, nhưng cũng có thể vừa với các bình có thông số ren ngoài như sau:

Đường kính lớn (Major diameter): 37 mm
Đường kính nhỏ (Minor diameter): 36 mm
Bước ren (Pitch): 3 mm
Single start, right-handed
Chiều dài phần ren: 10 mm
Đường kính trong miệng (mouth ID): 28 mm
Đường kính ngoài viền trơn phía trên ren (OD smooth rim above threads): 34 mm
Đường kính ngoài vai/flange (OD shoulder flange): 41.5 mm
Nếu bình của bạn đo ra giống vậy thì sẽ vừa. Nên đo lại bằng thước kẹp (calipers) trước khi in cho chắc.

Files
path_bottle_cap_v6.stl — phần nắp, in bằng PLA
path_gasket_v7_solid_2p5mm.stl — gasket chính, in bằng TPU 95A
path_gasket_v7_solid_2p8mm.stl — gasket dự phòng nếu bản 2.5mm chưa kín đủ với máy in của bạn

Thiết lập in (Print settings)
Nắp (PLA)
Orientation: úp mặt trên kín xuống — để mặt phẳng trên chạm build plate sẽ bám lớp đầu rất tốt và cho bề mặt trên bóng đẹp.
Layer height: 0.16-0.20 mm (dày sẽ liên kết tốt hơn mỏng trong trường hợp chịu lực kiểu này)
Walls: 6+
Infill: 100% (thực tế nắp gần như toàn perimeters do tường dày)
Supports: không
Nếu có PLA+ hoặc PETG thì độ bền ren sẽ tốt thấy rõ so với PLA thường. PETG cũng “nhỉnh” hơn cho tiếp xúc nước lạnh. File model dùng y nguyên, không cần chỉnh.

Gasket (TPU 95A)
In phẳng trên build plate.
Nhiệt in 230-240°C (ưu tiên gần mức cao trong dải của sợi — lớp dính tốt hơn = ít rỗ hơn)
Bed 50-60°C
Layer height 0.15-0.20 mm
Walls: 4
Infill: 100%
Tốc độ in 20-25 mm/s
Retraction: tắt hoặc giảm còn 1 mm với tốc độ retract chậm
Không supports
Mỗi gasket ~2 g sợi và in khoảng 5-10 phút. Nên in 2-3 cái cho mỗi độ dày — rẻ mà cần có đồ dự phòng.

Lắp ráp (Assembly)
Lật ngược nắp (đầu mở hướng lên).

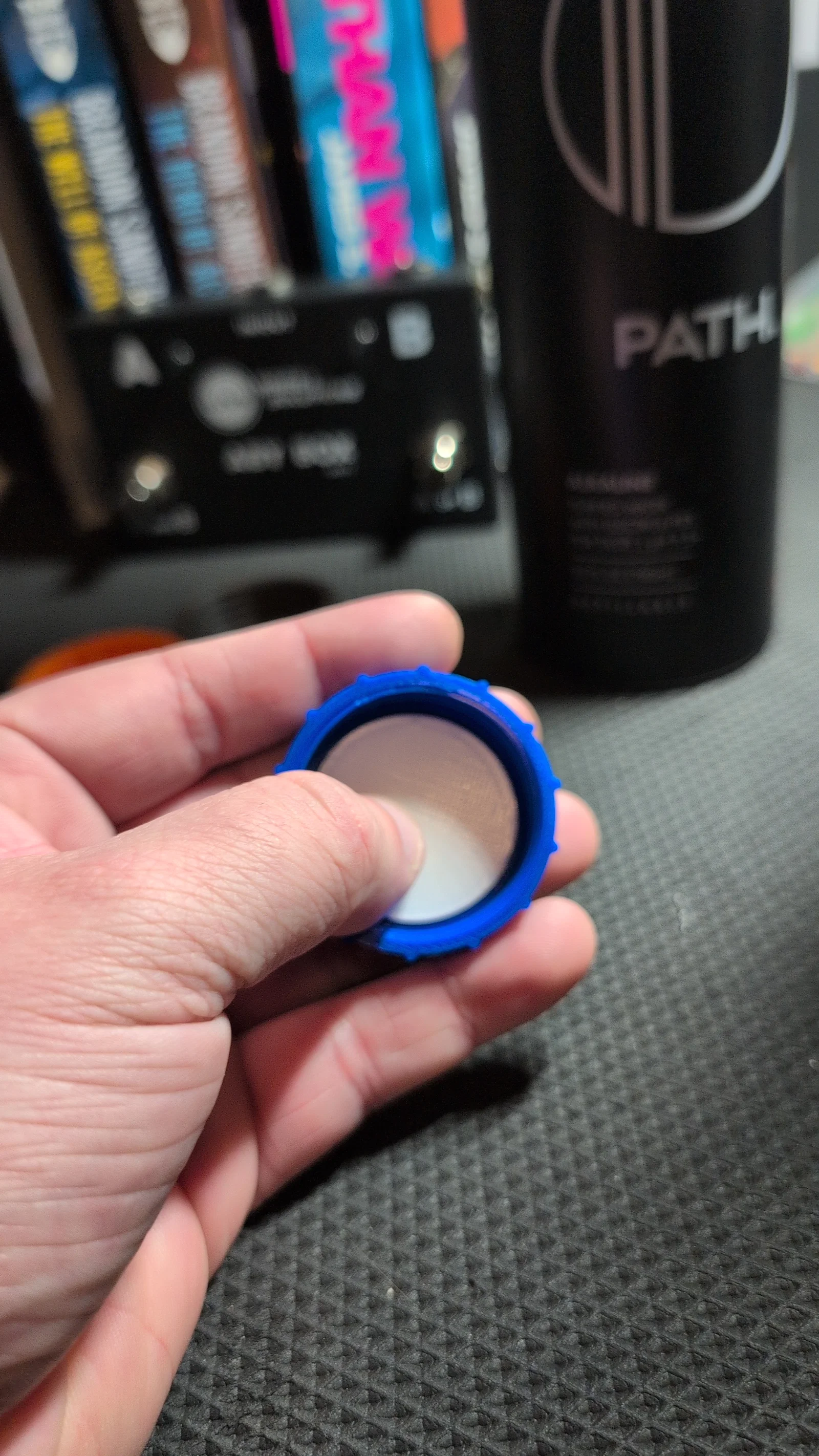

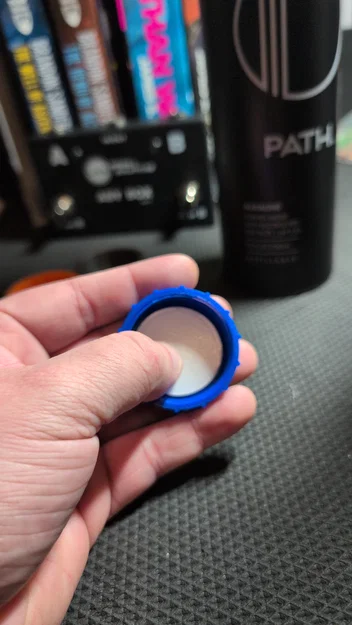

Ấn miếng gasket dạng đĩa vào “pocket” ở phía trên bên trong nắp. Cần lực ngón tay cái đủ rõ nhưng vẫn dễ — đó là kiểu lắp ma sát (friction fit). Nếu thả vào mà không có chút cản nào thì bạn cần gasket OD lớn hơn chút; nếu không nhét vào được thì nó hơi quá cỡ.
Vặn vào bình bằng tay. Siết vừa tay cho chắc; đừng siết kiểu “quá lực”.
Thử gasket 2.5 mm trước. Nếu bị rò khi úp ngược, đổi sang 2.8 mm — sẽ nén nhiều hơn nhưng sẽ cần lực vặn ren lớn hơn chút. Nếu cả hai không ổn, có thể độ chính xác kích thước của máy in đang lệch; chà nhám nhẹ OD của gasket, hoặc in lại nắp ở scale 100.5-101% thường sẽ xử lý được.

Lưu ý an toàn thực phẩm (Food safety note)
Chủ đề ai cũng hay hỏi nên nói luôn. PLA không được chứng nhận food-safe, kể cả khi nhựa nền có — phụ gia và mòn vòi phun bằng đồng (brass nozzle) có thể làm nhiễm bẩn bề mặt in. Với nước lạnh trong bình rửa tay và thay nắp mỗi vài tháng, nhiều người vẫn dùng như vậy và không sao. Chỉ rửa tay (không cho máy rửa chén, PLA mềm khoảng 50-60°C). Nếu muốn tốt hơn cho tiếp xúc thực phẩm, dùng PETG với vòi phun stainless steel là một nâng cấp đáng giá và vẫn dùng đúng các file này.
