Bu lông M16, Đai ốc + Cờ lê vòng miệng 20mm (in 3D full bộ)

Mình thiết kế bộ này như một bộ đồ nghề đồ chơi cho mấy đứa nhỏ ở nhà, nên mọi thứ đều print được hết và lắp ráp rất dễ.

Dự án gồm có:

• Bu lông M16

• Đai ốc (nut) đi kèm

• Cờ lê vòng miệng 20 mm (open + ring)

Cờ lê vừa khít hoàn hảo với bu lông và đai ốc trong bộ.

Kích thước

Bu lông

• Ren: M16 × 2

• Chiều dài phần ren: 20 mm

• Đầu lục giác: 20 mm (đo bề ngang hai mặt phẳng)

Đai ốc

• Khớp với ren M16 × 2

• Lục giác cỡ 20 mm

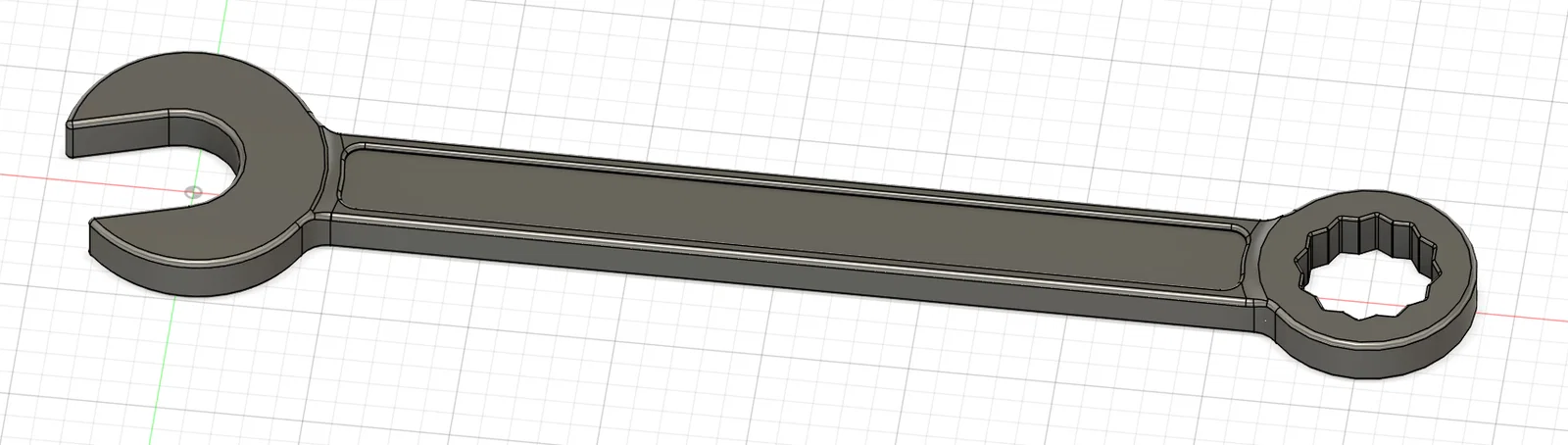

Cờ lê

• Cờ lê vòng miệng 20 mm (open + box)

Lưu ý
Bu lông M16 tiêu chuẩn thường dùng cờ lê 24 mm.
Bộ này cố ý dùng đầu 20 mm nhỏ hơn để cả set print nhanh hơn và mấy bé cũng dễ dùng hơn.

Vì sao mình làm bộ này

Mình muốn một bộ “ốc vít” đơn giản, có thể print, để mấy nhóc có thể:

• Hiểu cách bu lông và đai ốc hoạt động

• Tập dùng dụng cụ đúng cách, an toàn

• Tháo lắp đồ mà không cần dùng dụng cụ kim loại thật

Mình in với 20% gyroid infill và thấy dùng rất ổn như một bộ đồ chơi/học cách dùng dụng cụ.
