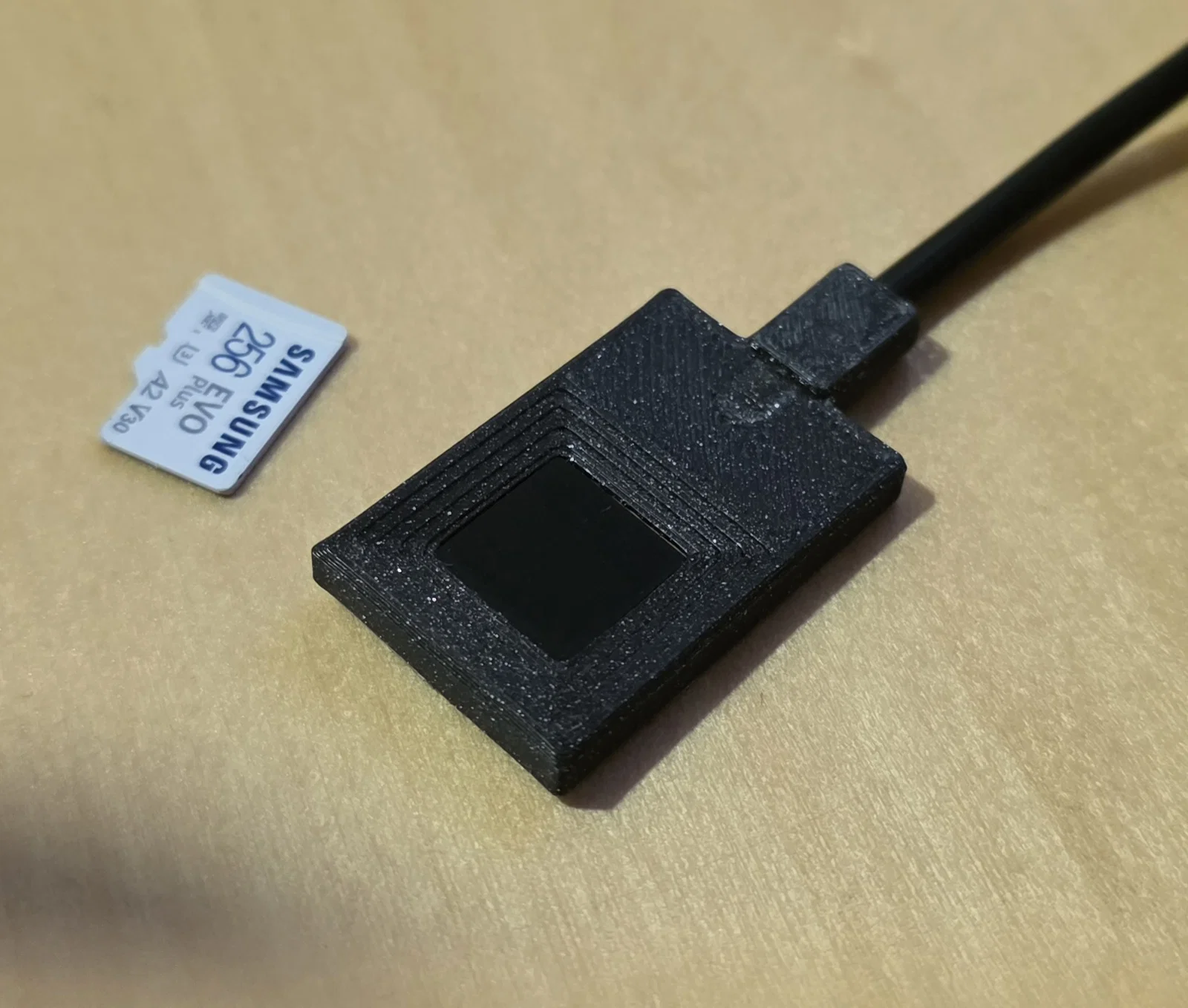

Đồ DIY đầu đọc vân tay cho PC để bàn
Ngàm/giá giữ cảm biến vân tay ThinkPad để làm đầu đọc vân tay cho PC để bàn. Tương thích nhiều mẫu T/L/P/X, hỗ trợ Linux kernel sẵn. Có lỗ đi dây USB 3mm và hướng dẫn hàn 4 dây vào PCB.
Mô tả

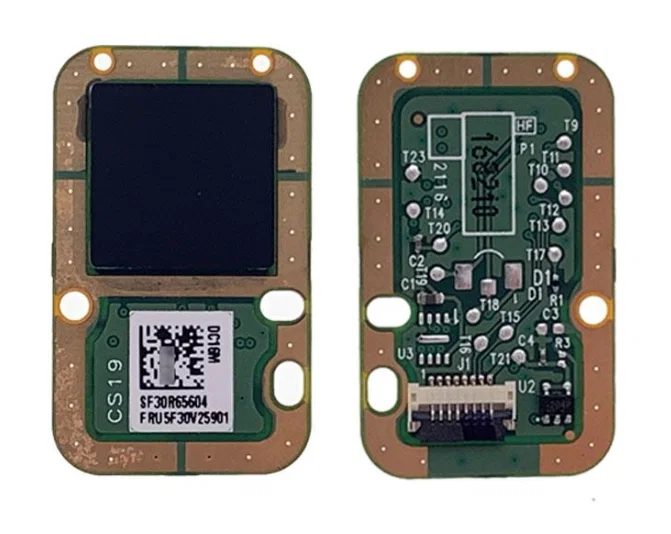

Tương thích với cảm biến vân tay cho/từ: Lenovo Thinkpad T14 P14s T15(gen1/gen2) P15s L14 L15 P15 L13 Yoga T15g T15p P15v P1 Gen2 X13
P/N:SF30R65604 SF30R65623 SF30R65603 SF30R65624
Cảm biến này rẻ, dễ kiếm, nhận nhanh và ổn.
Hỗ trợ sẵn (native) trong Linux kernel.
Mình đề nghị dùng keo nến (melt-glue) dán phần top+bottom lại với nhau.
Có lỗ cho dây USB 3mm (chỉ cần cho khoảng 5mm lớp vỏ cách điện bên ngoài của dây đi vào vỏ, chấm keo 502 để cố định tại chỗ, rồi hàn 4 dây USB vào PCB.)

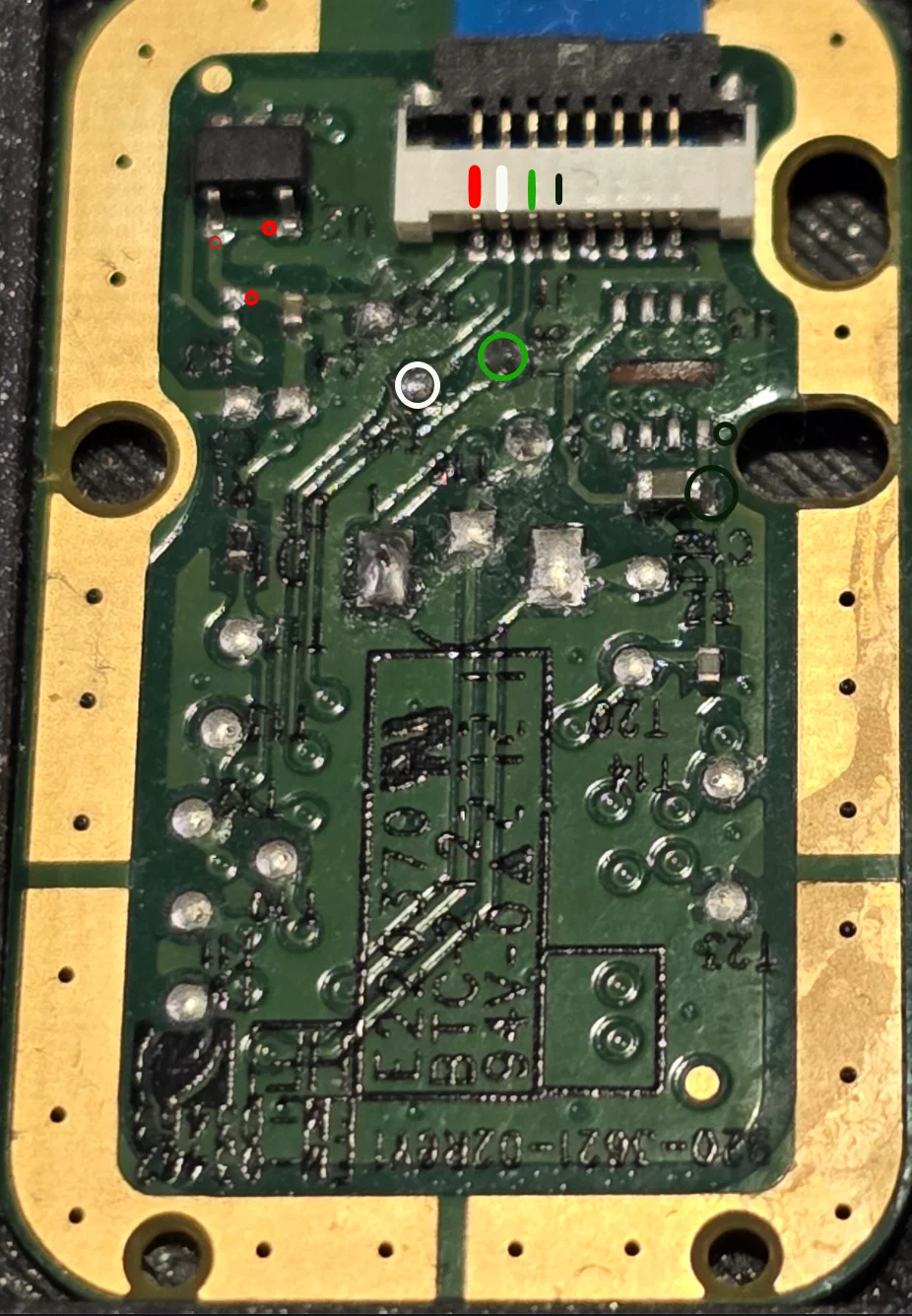

Một hình mình upload có chỉ cách nối USB ở phần connector và PCB: Đỏ=5V, Trắng=D-, Xanh lá=D+, Đen=GND.
Cách gắn đề xuất: dán băng keo 2 mặt mỏng lên bàn/chân đế màn hình.
