Pin 18650 thay thế cho Baofeng UV-5R Mini (Baofeng UV-5R Mini 18650 Battery)

Pin zin (model: BL-5RMini) cho máy bộ đàm Baofeng UV-5R Mini và Mini-5 (dual-band) dung lượng khá nhỏ, mà pin thay thế thì mắc, nên mình làm một vỏ pin chứa được 2 cell 18650 Li-ion có mạch bảo vệ và/hoặc bộ sạc USB tích hợp (tức loại dài 70 mm).

Bộ này cần:

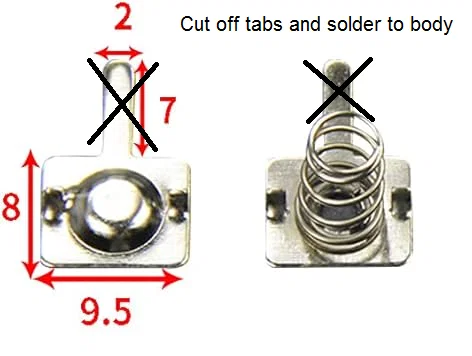

• 1 cặp tiếp điểm pin đôi AA 26.5 mm,
• 1 tiếp điểm AAA male,
• 1 tiếp điểm AAA female,
• cùng 2 dải nickel 8x8 mm bẻ hình chữ U để làm tiếp điểm chạm vào radio (có hàn dây nối giữa các phần).

Khuyến nghị dán băng keo cách điện phủ lên các tiếp điểm và dây ở những chỗ có thể chạm vào khối tản nhiệt kim loại của radio.

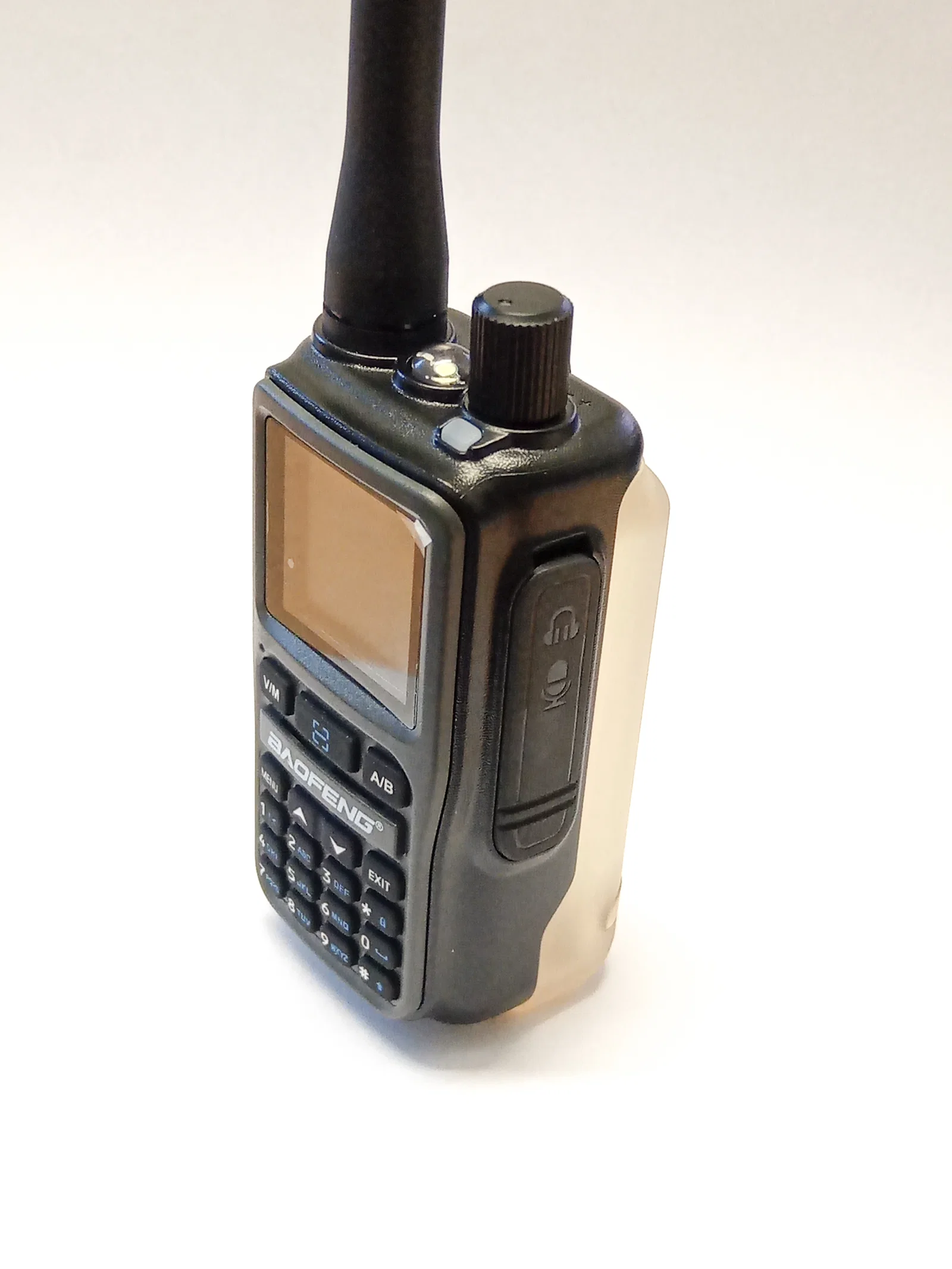

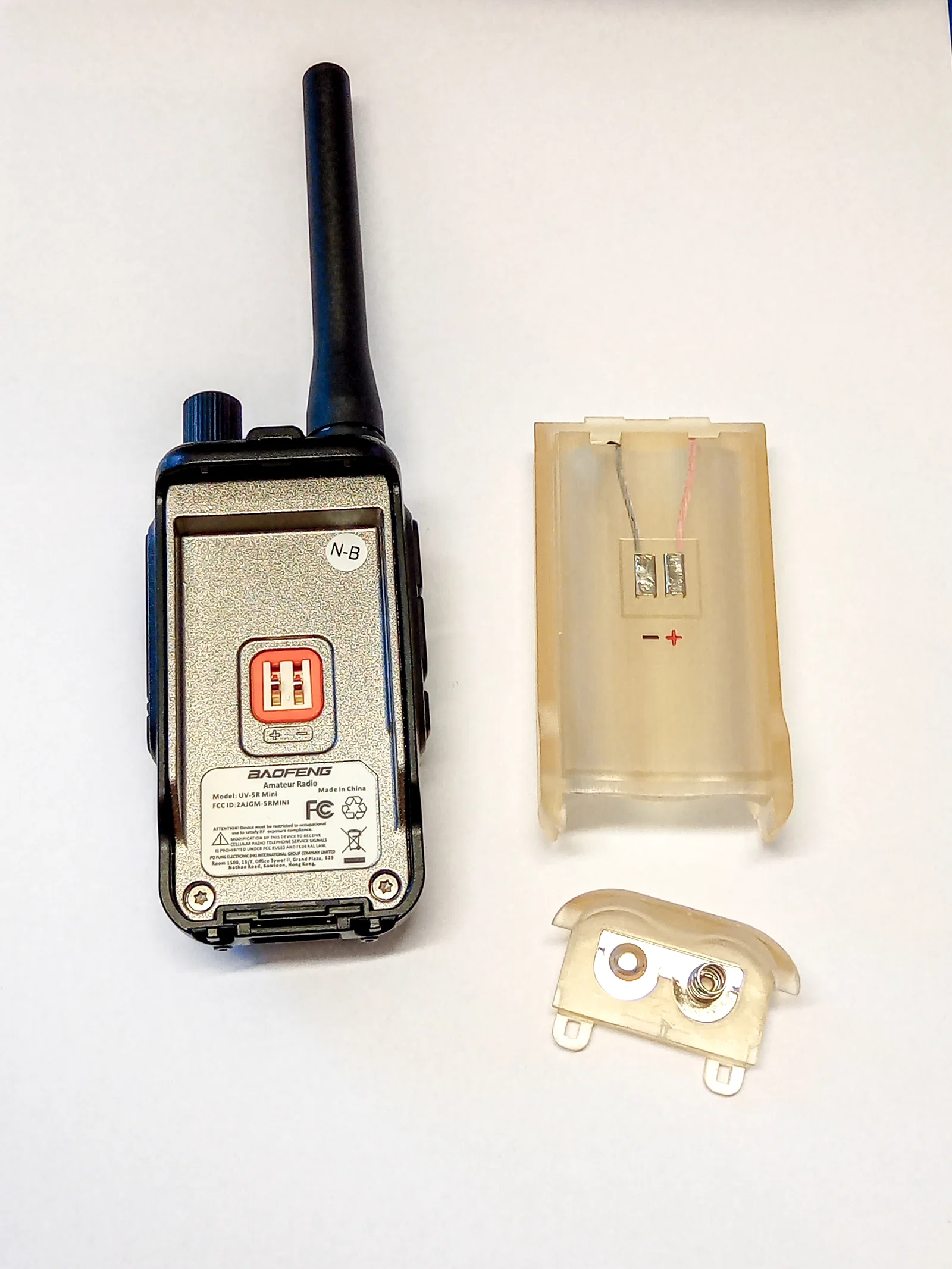

Pin này không cần chỉnh sửa gì trên radio và có 2 phiên bản: có hoặc không có ngàm gắn belt clip. Sau khi tháo pin ra khỏi radio, có thể tháo nắp bằng cách trượt ra sau 4 mm rồi kéo xuống; lúc đó có thể trượt cell vào/ra (lắp lại theo thứ tự ngược).

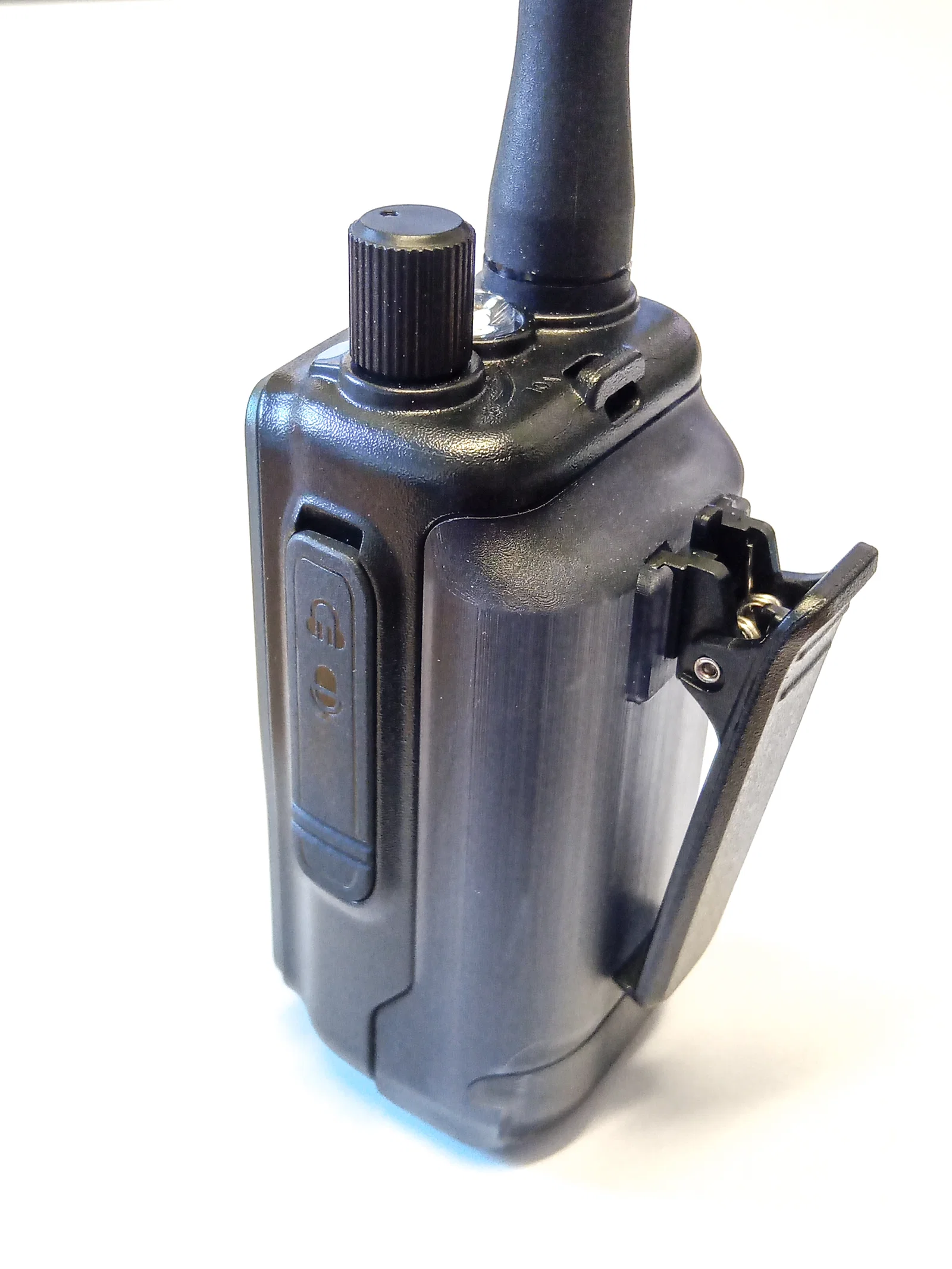

Mình in phần này bằng resin trong (clear resin) trên máy in SLA, dựng đứng và thêm supports cho khoang chứa pin.

Mình cũng đính kèm source code (.stp & .3dm) nếu bạn muốn chỉnh sửa thiết kế theo nhu cầu riêng. Nhớ chia sẻ bản in của bạn nhé!
