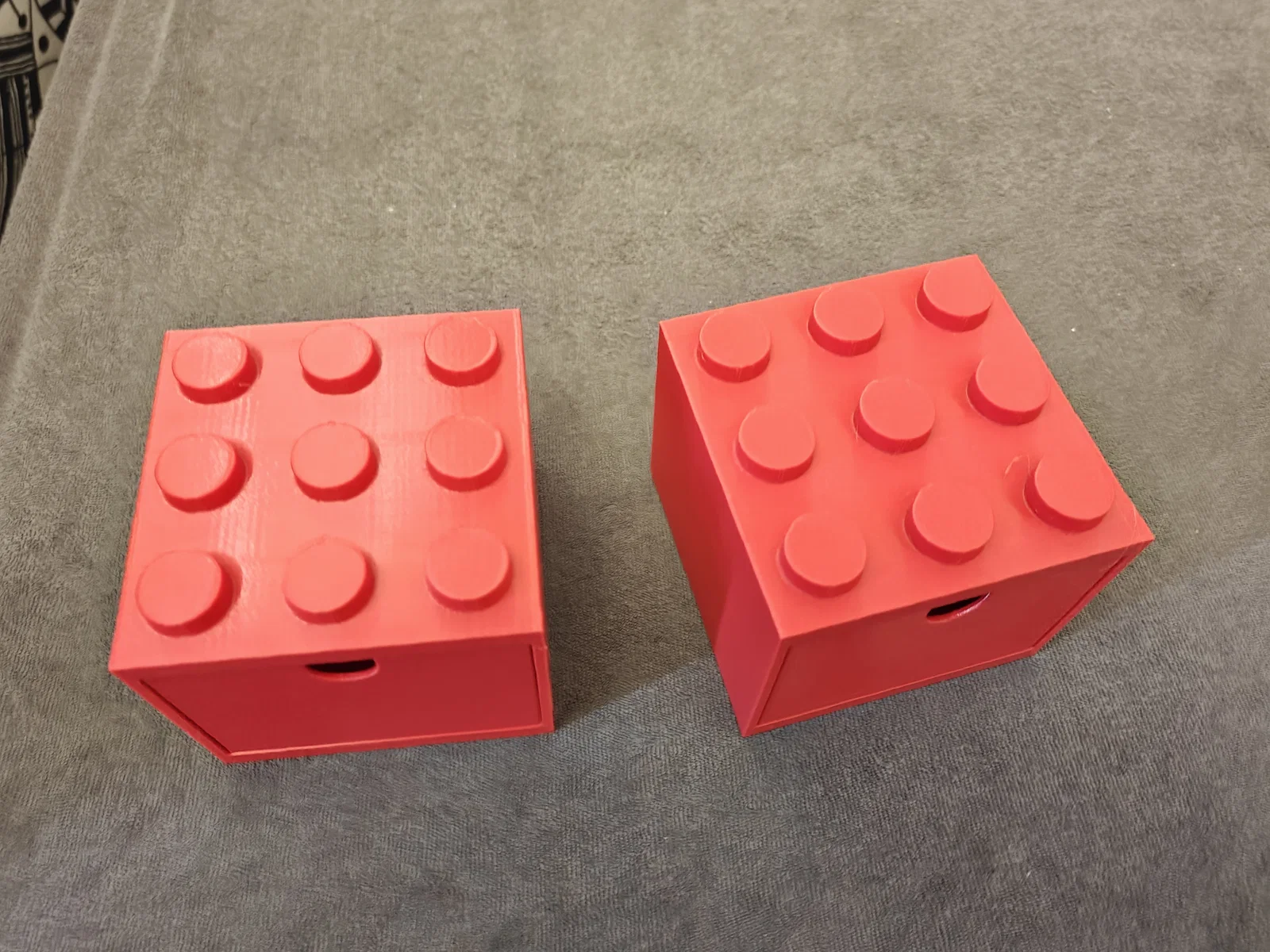

Hệ lưu trữ tương thích Lego gồm 2 phần: một “viên gạch” rỗng có

studs ở trên và lỗ anti-stud ở mặt dưới, kèm một khay trong dạng

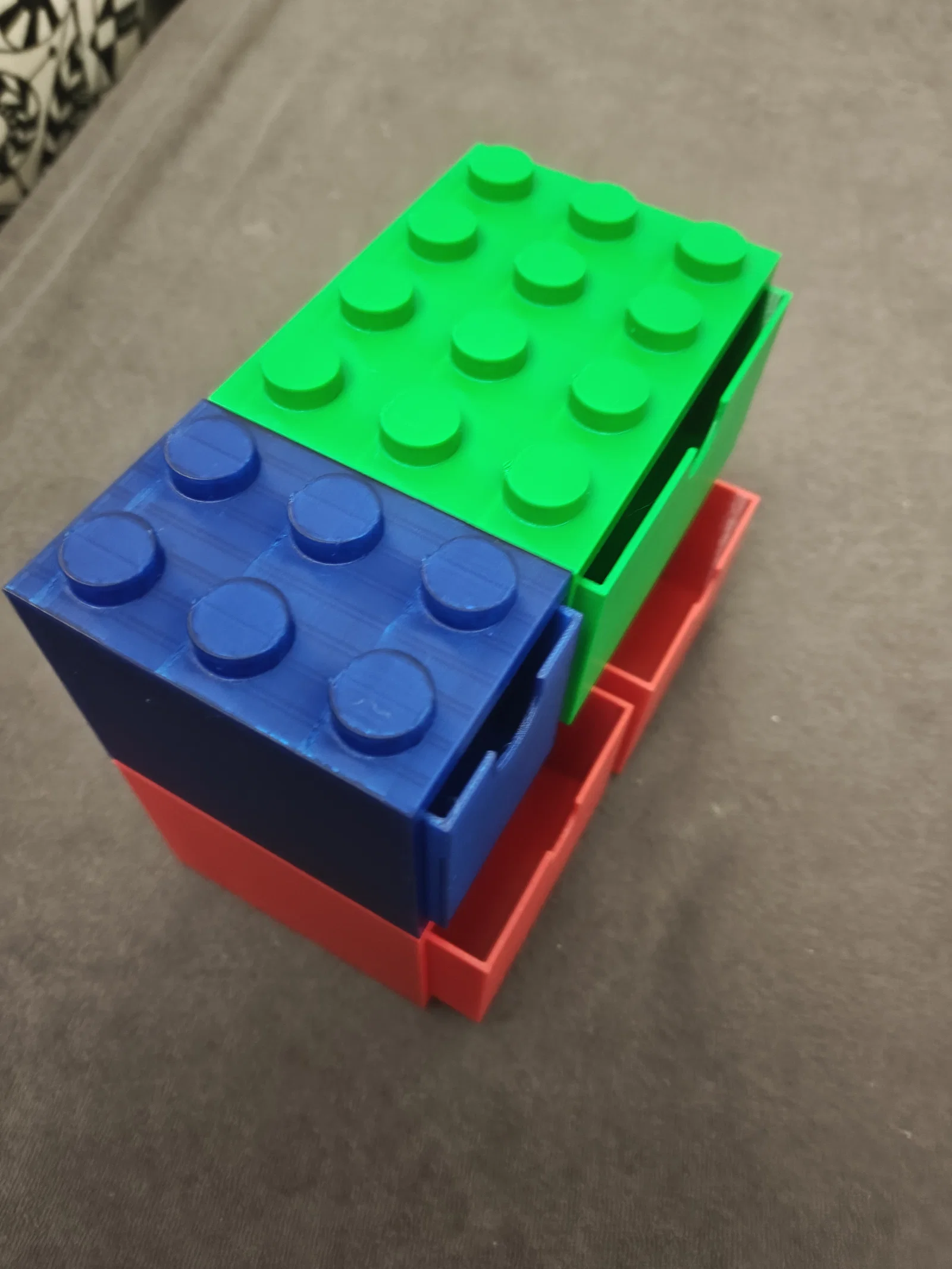

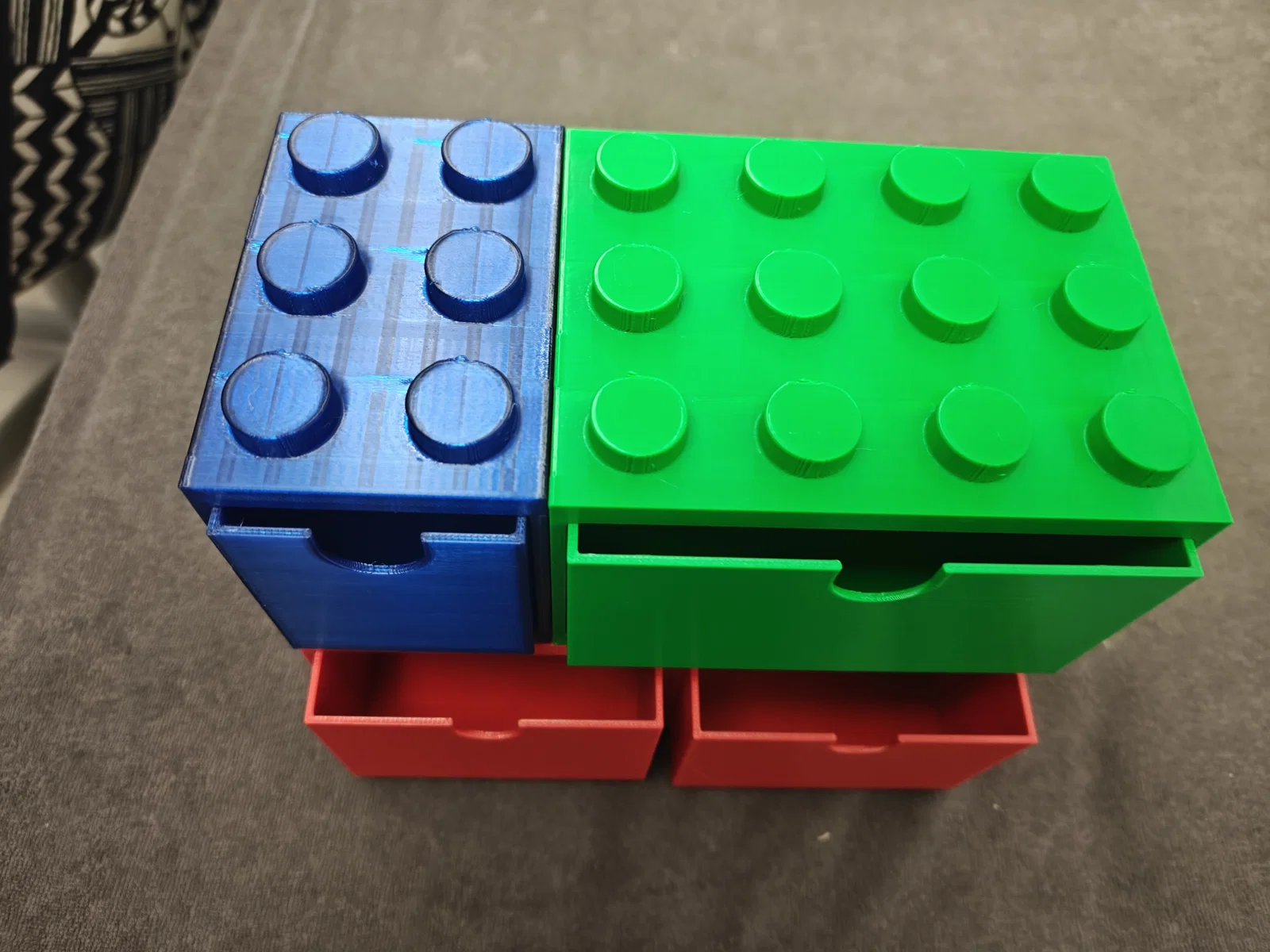

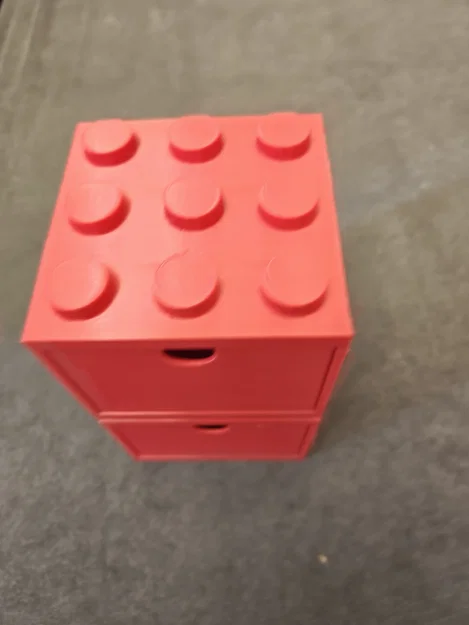

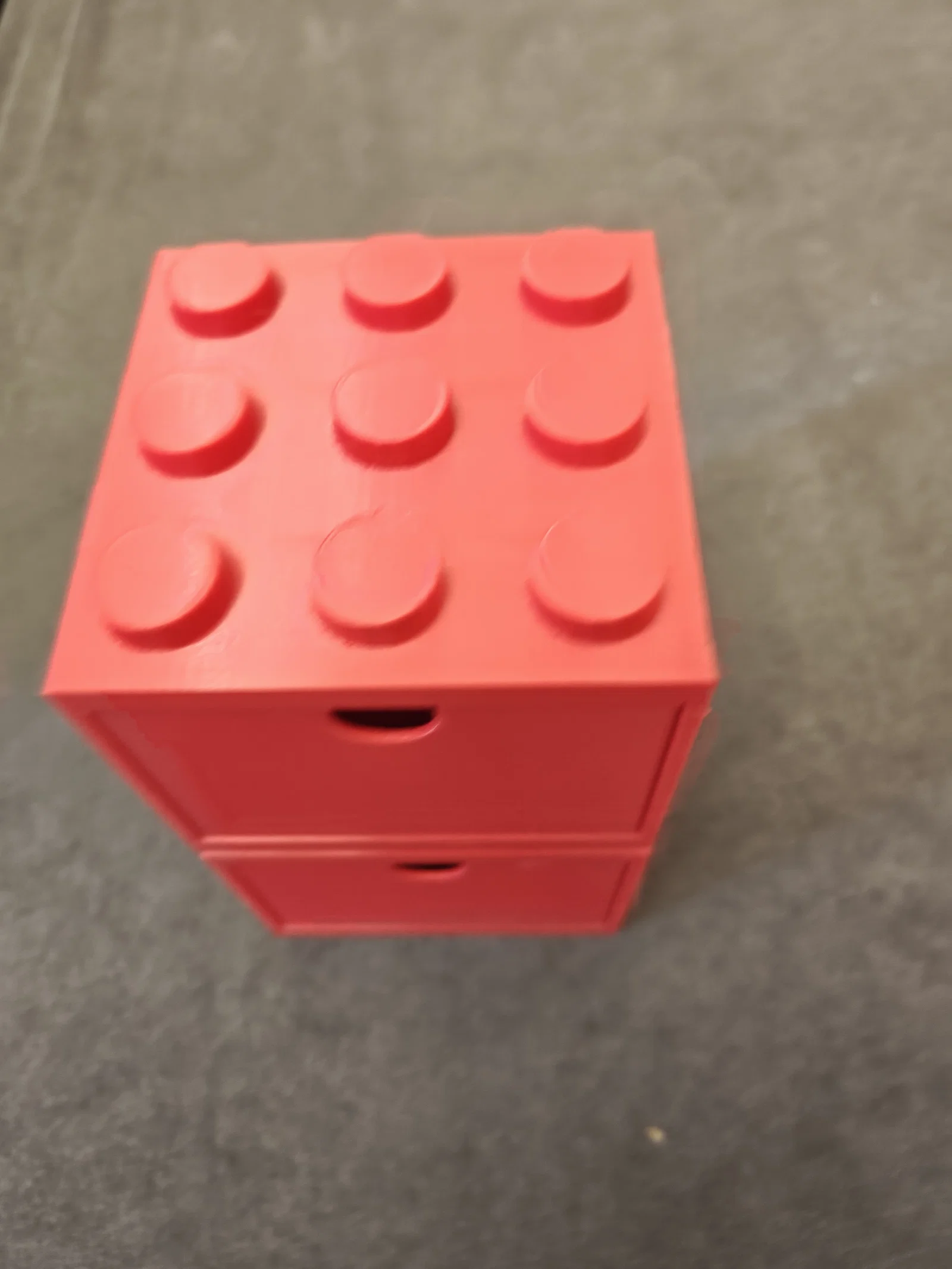

ngăn kéo trượt nằm bên trong viên gạch. Các viên có thể ghép ngang

và xếp chồng dọc với nhau (và còn xếp được với Lego thật nếu bạn in

biến thể pitch 8 mm), nên bạn có thể dựng cả một “bức tường” ngăn kéo

tuỳ ý, đổi từng ngăn kéo giữa các viên, hoặc để một viên đơn trên bàn

làm việc.

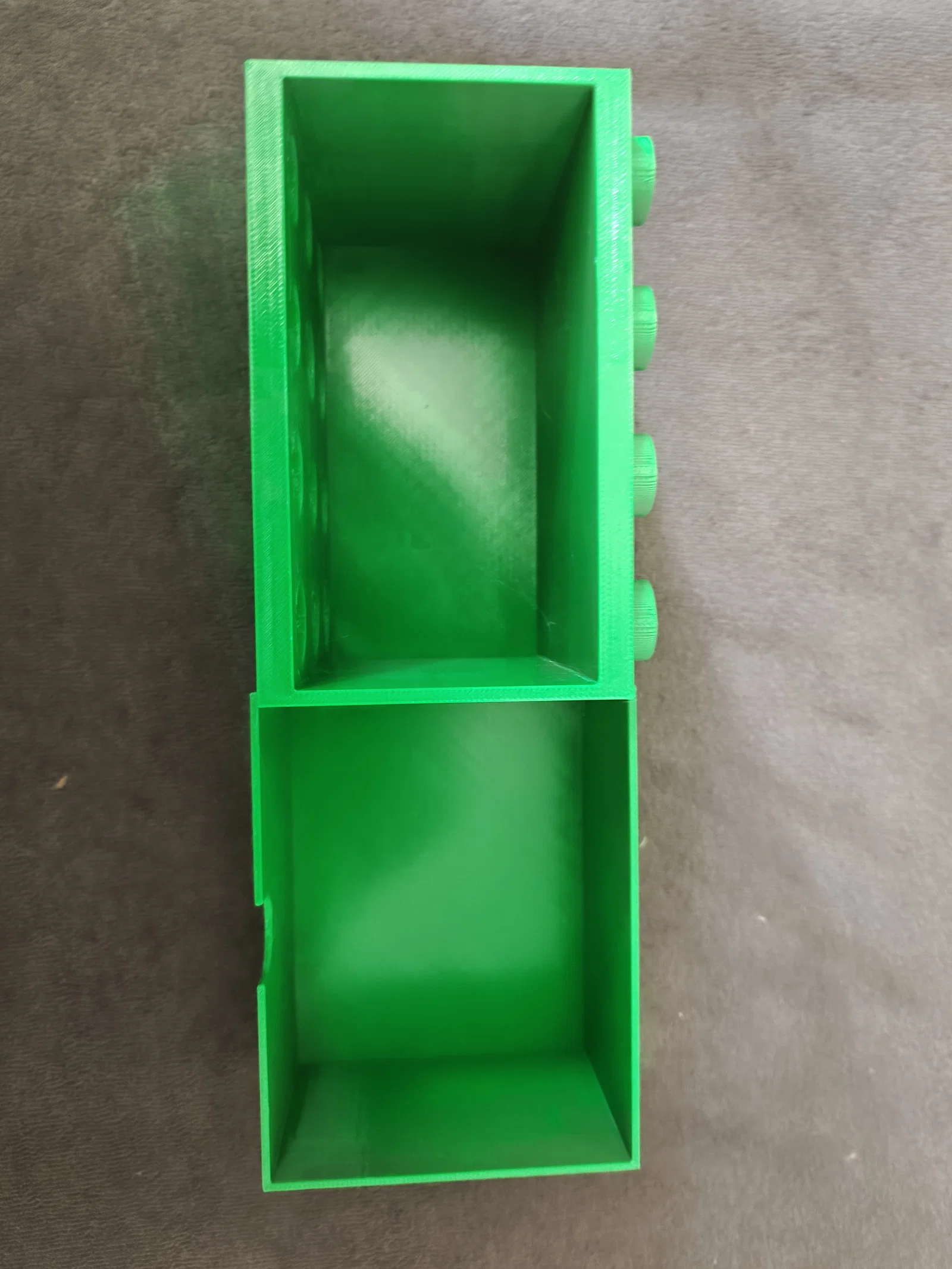

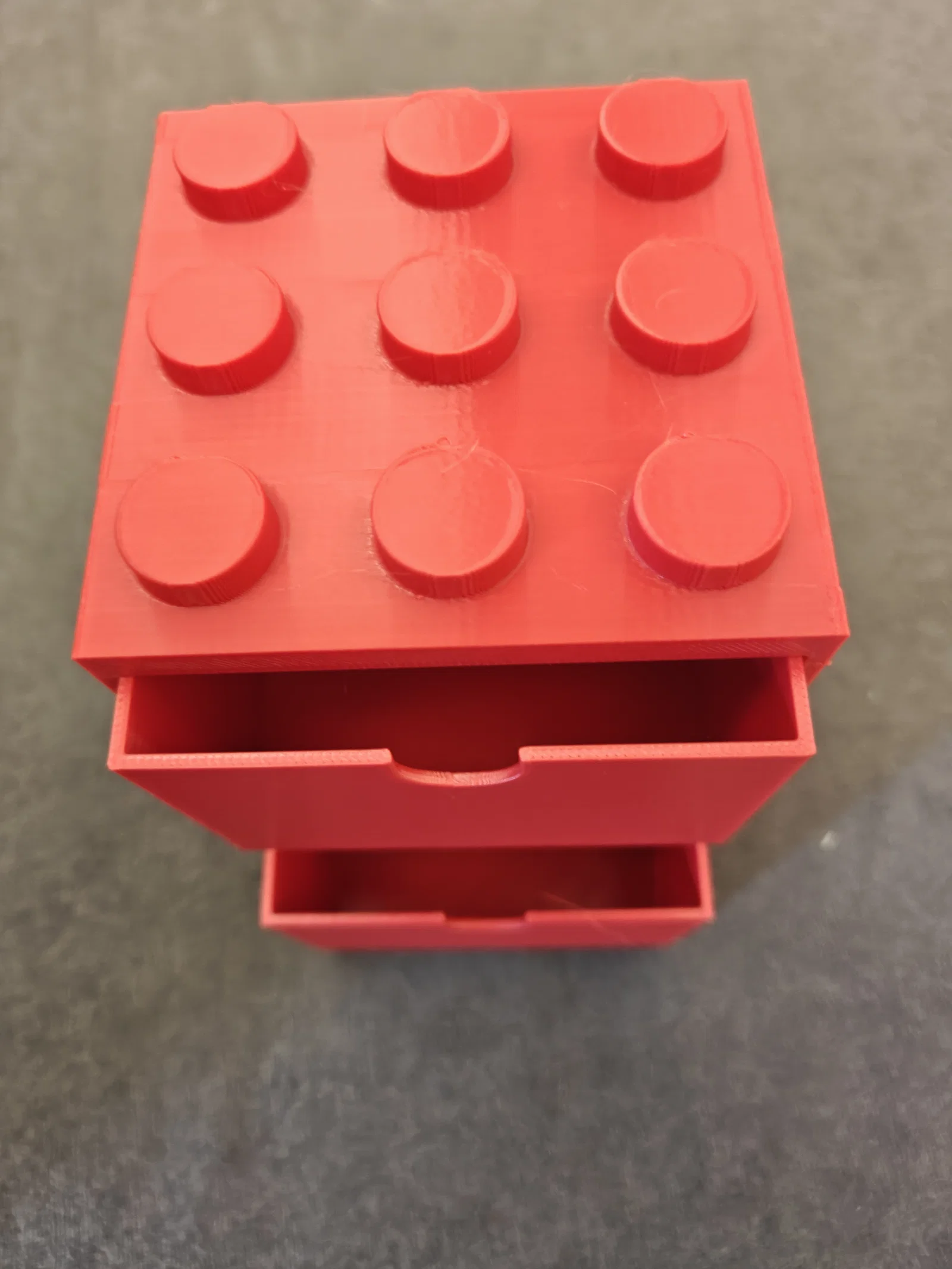

Ngăn kéo trượt. Phần vỏ ngoài được bịt kín ba mặt cùng với mặt trên

và mặt dưới; cạnh dài còn lại để hở. Khay trong trượt ra từ cạnh hở đó

như một ngăn kéo. Khay có tay kéo khoét chữ U ở vách hướng ra phía

miệng mở để bạn móc đầu ngón tay kéo ra.

Có gì trong listing này

25 kích thước tiêu chuẩn, đủ mọi cặp “miệng mở × độ sâu” từ 1×1 đến 5×5.

Mỗi hình chữ nhật đều có đủ cả hai hướng (ví dụ viên 2×5 mở ở cạnh ngắn

2-stud và sâu 5 studs; còn viên 5×2 mở ở cạnh dài 5-stud và chỉ sâu 2 studs —

đó là hai chi tiết khác nhau, và đều có trong đây).

Cộng thêm 2 bản đặc biệt:

  • 5×5 (tall) — cao gấp đôi (4 brick units thay vì 2) để

  •   cất đồ nhỏ như keo dính (blob), ốc vít, AirPods, v.v.

  • - 4×3 (loose stud) — đường kính stud giảm 1 mm để độ khít khi

  •   xếp chồng với viên ở trên là kiểu “snap” lỏng thay vì chặt (hữu ích

  •   nếu bạn muốn nhấc một viên ra khỏi cả tháp mà không kéo theo

  •   nguyên chồng).

Mỗi biến thể đi kèm hai file STL:

  • lego_box_<E>x<D>_outer.stl— phần vỏ (vỏ kín + studs).

  • - lego_box_<E>x<D>_inner.stl— khay ngăn kéo trượt.

Pitch mặc định là 30 mm (kiểu Lego cỡ lớn — 1 stud = 3 cm).

Đường kính stud, độ dày vách và chiều cao plate sẽ scale theo tỉ lệ

để viên gạch vẫn giữ đúng tỉ lệ “nhìn giống Lego”. **Muốn tương thích Lego

thật, chỉnh pitch trong SCAD về 8.0** rồi render lại — ở pitch 8 mm,

các viên in ra sẽ ghép ngang và xếp chồng với Lego thật (nên dùng ABS/ASA

nếu muốn trộn với gạch thật; PLA cứng hơn ABS và có thể mài mòn studs Lego

thật theo thời gian).

Hướng đặt khi in

  • Vỏ ngoài: ĐẶT NGANG — mặt vách dài kín đặt xuống bàn in, khoang rỗng

  •   mở hướng lên trên. Không có cầu (bridge) cho mặt trên kín: khoang

  •   mở thẳng đứng lên tới đỉnh; các layer chỉ là tường tiết diện hở. Studs

  •   in như các tay đòn ngang nhỏ nhô ra một phía; lỗ anti-stud là các lỗ

  •   khoan ngang nhỏ ở phía còn lại. Không cần support.

  • - Khay trong: đặt đáy xuống bàn in, vách và khoang dựng lên. **Không

  •   cần support.**

Hướng dẫn tham số lego_box.scad)

File nguồn OpenSCAD có sẵn trong mục “Sources” của listing — bạn chỉnh các

biến ở đầu file để tạo kích thước không nằm trong gói 36 mẫu có sẵn. Các

tham số chính:

| Variable      | Nó làm gì                                                                              | Default |

|---------------|-------------------------------------------------------------------------------------------|---------|

| M | số studs theo trục NGẮN ở phía có cạnh mở (= depth) | 2 |

| N | số studs theo trục DÀI ở phía hai vách đều kín (= entrance width) | 3 |

| pitch | khoảng cách tâm-tâm stud (8.0 = Lego thật, 30.0 = bản to) | 30 |

| plate_units| chiều cao viên tính theo plate (1 plate = 0.4 × pitch; 3 plates = 1 brick unit; 6 = 2 brick units) | 6       |

| stud_d | đường kính stud (auto = pitch × 0.6; giảm để xếp chồng lỏng hơn) | derived |

| hole_d | đường kính lỗ anti-stud (auto = stud_d + 0.4 mm slip-fit) | derived |

| inner_play | độ hở slip-fit của khay trong so với vỏ (mm mỗi bên) | 0.4 |

Đặt pitch = 8 để ra đúng tỉ lệ Lego thật; đặt plate_units = 12 cho

viên cao gấp đôi; đặt cả hai nếu muốn hộp cao theo chuẩn Lego thật.

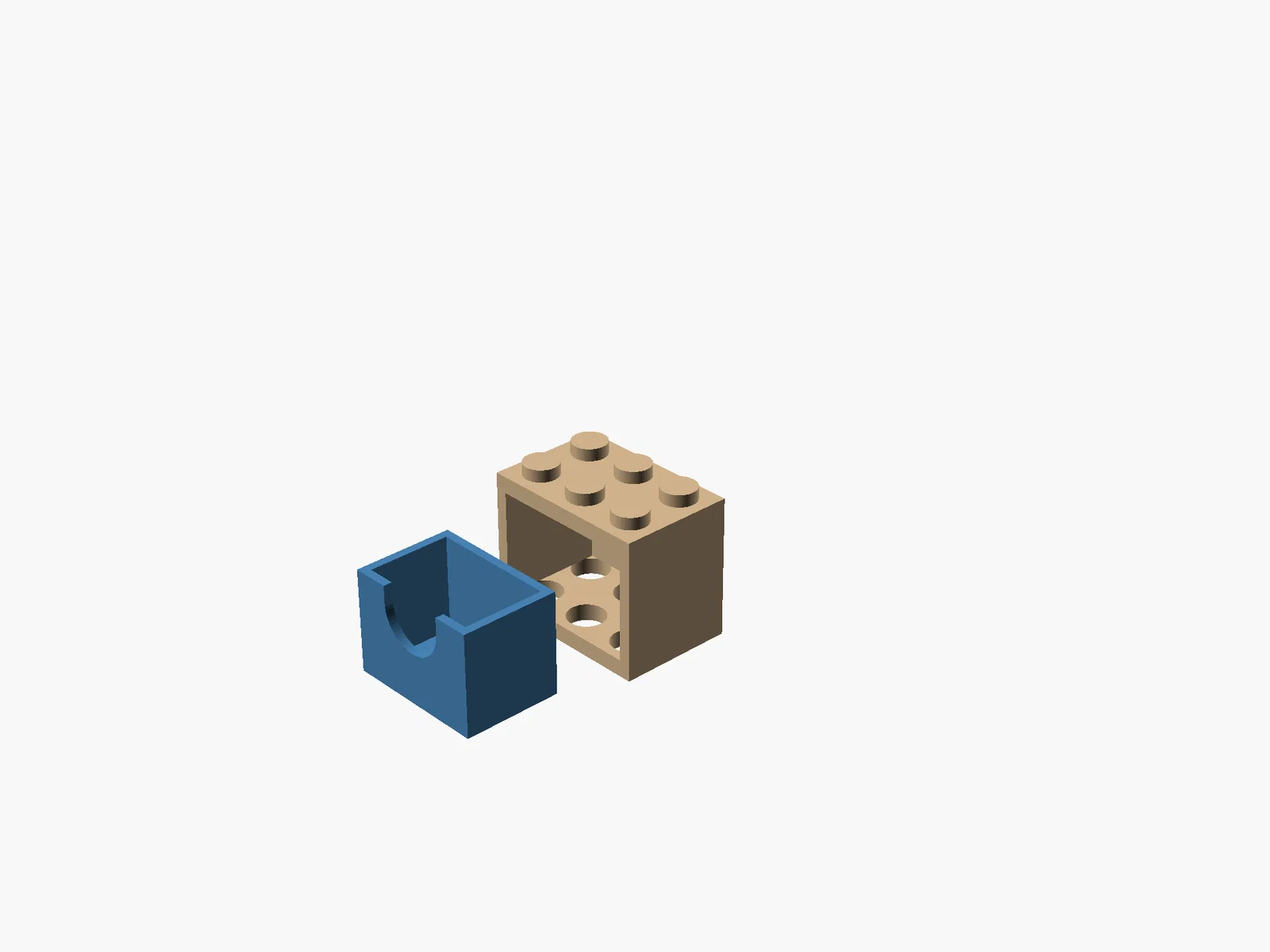

Trong SCAD có công tắc chọn part ở đầu file — đặt thành "all",

"exploded", "assembled", "tiled", "stacked", "xsec" để preview

hình học, hoặc "outer"/ "inner" để export STL sẵn in. File build.sh

tự động hoá toàn bộ sweep — chạy ./build.sh để build lại mọi biến thể, hoặc

./build.sh ENTRANCE DEPTH [PLATES] [PITCH] để tạo nhanh một size tuỳ chỉnh.

Dung sai đã được tính sẵn

  • Chừa 0.2 mm mỗi bên theo footprint của viên → các viên ghép ngang có khe

  •   0.2 mm theo chuẩn Lego.

  • - Slip-fit đường kính 0.4 mm cho lỗ anti-stud (hằng số theo “vật lý FDM”,

  •   không scale theo pitch).

  • - Độ dày đáy ≥ chiều cao stud + 0.6 mm để khi xếp viên lên trên,

  •   studs không chọt vào khoang của viên phía dưới (tránh làm kẹt khay trượt).

  • - Chừa 0.4 mm mỗi bên cho khay trong.

Ghi chú vật liệu

  • PLA ổn để tự xếp chồng (viên in chồng lên viên in). Cứng hơn ABS,

  •   in sạch, dễ ra đẹp.

  • - ABS / ASA nếu bạn định ghép chung với Lego thật — studs PLA in

  •   có thể mài mòn studs Lego thật sau nhiều lần lắp tháo.

  • - Layer 0.2 mm, infill 15% là dư xài (đây là hộp rỗng, vách là phần chịu lực).
