Ống dẫn filament nhỏ nhất (fit V-Slot 2020)
Filament guide in 100% cho khung nhôm 2020 V-Slot (Ender 3). Thiết kế nhỏ gọn 22×20×10mm, xoay tự do quanh trục Y; có thể dùng ốc M3 thay chốt và lắp thêm đoạn ống PTFE như hình.
Mô tả
Mình thử làm cái filament guide nhỏ nhất có thể, nhưng vẫn phải chắc chắn và cho phép xoay tự do quanh trục Y.

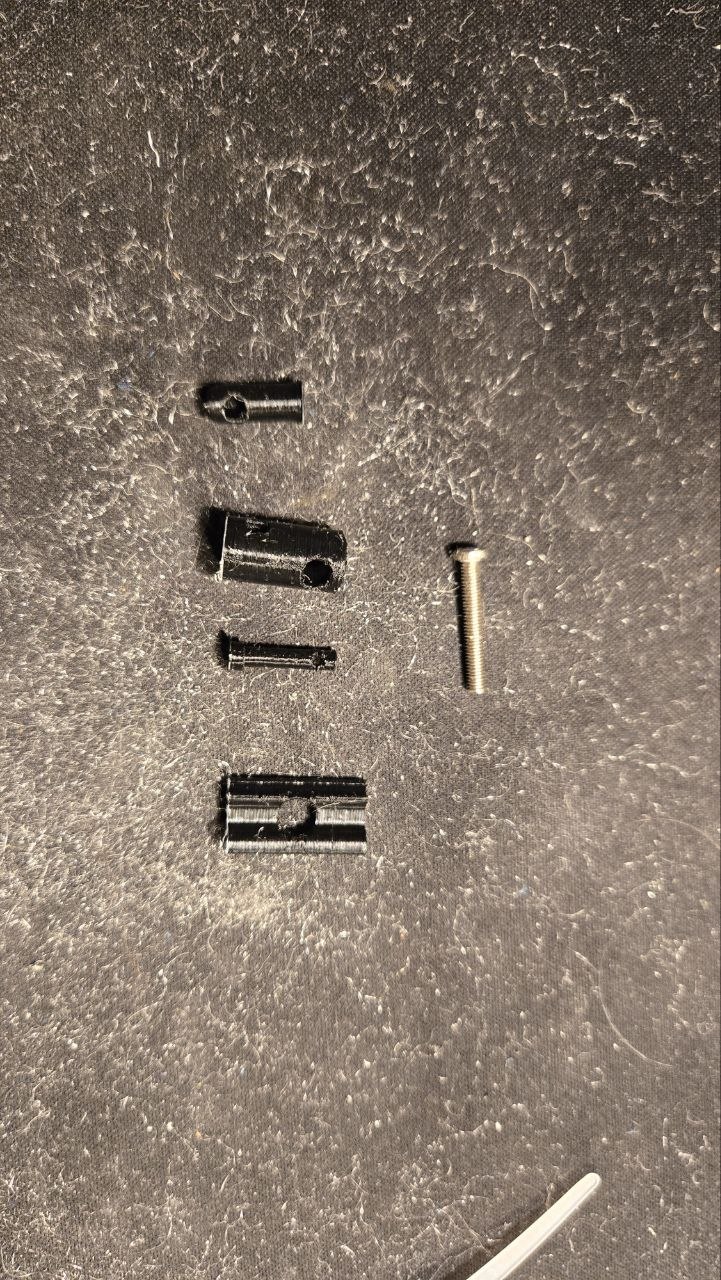

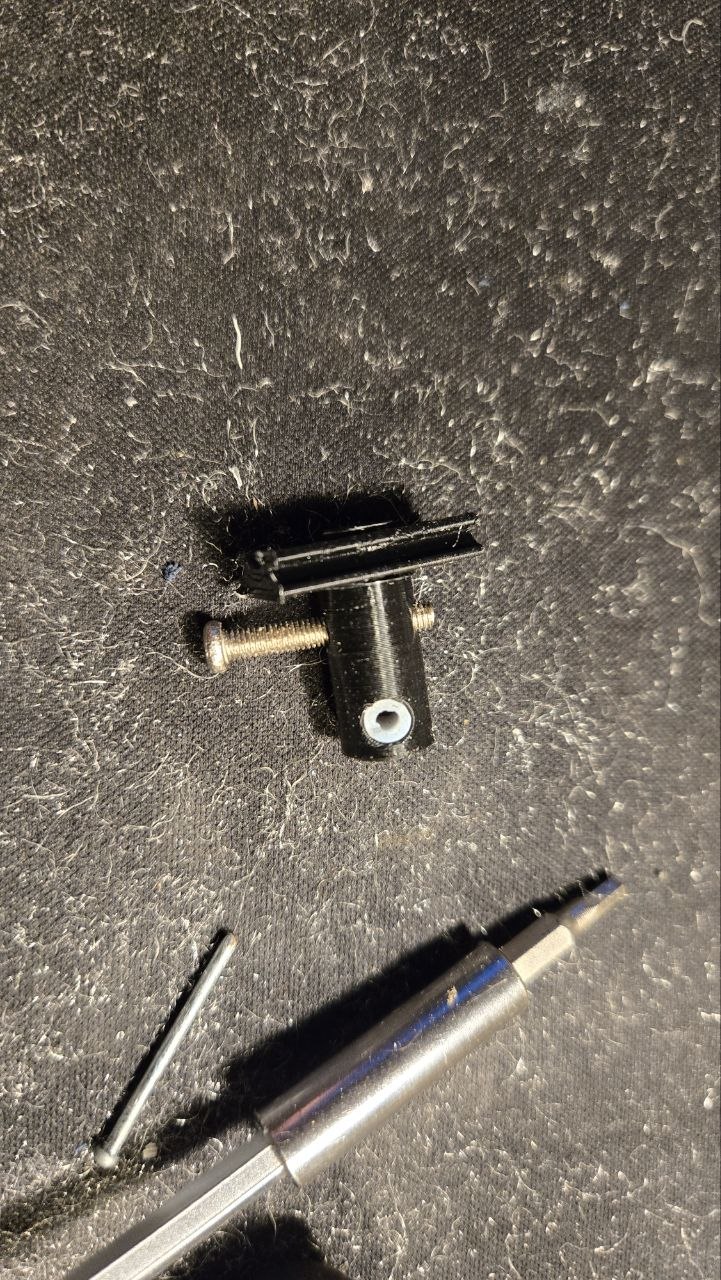

Bạn có thể dùng ốc M3 thay cho cái chốt in sẵn (vì lúc ráp có thể làm gãy).

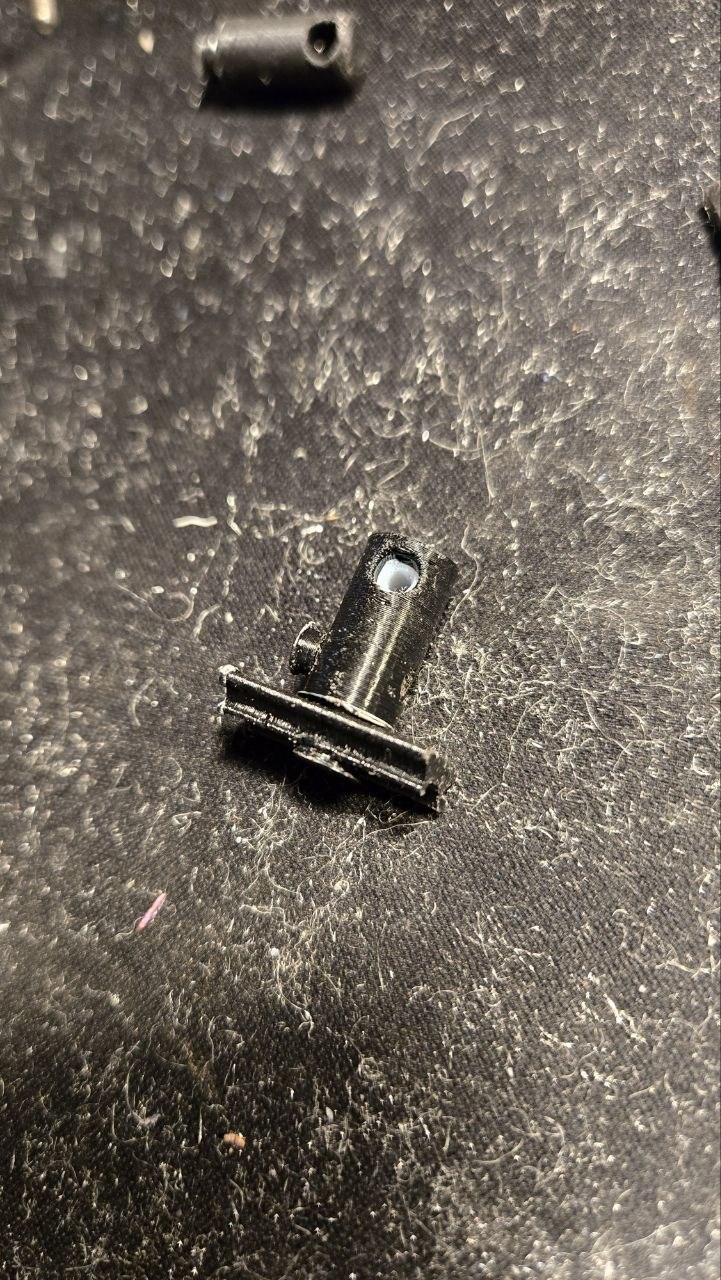

Dùng một đoạn ống PTFE cắt ngắn như trong hình.
Có thể bạn sẽ phải gõ nhẹ/đóng cho khớp; dung sai đang làm khá khít.

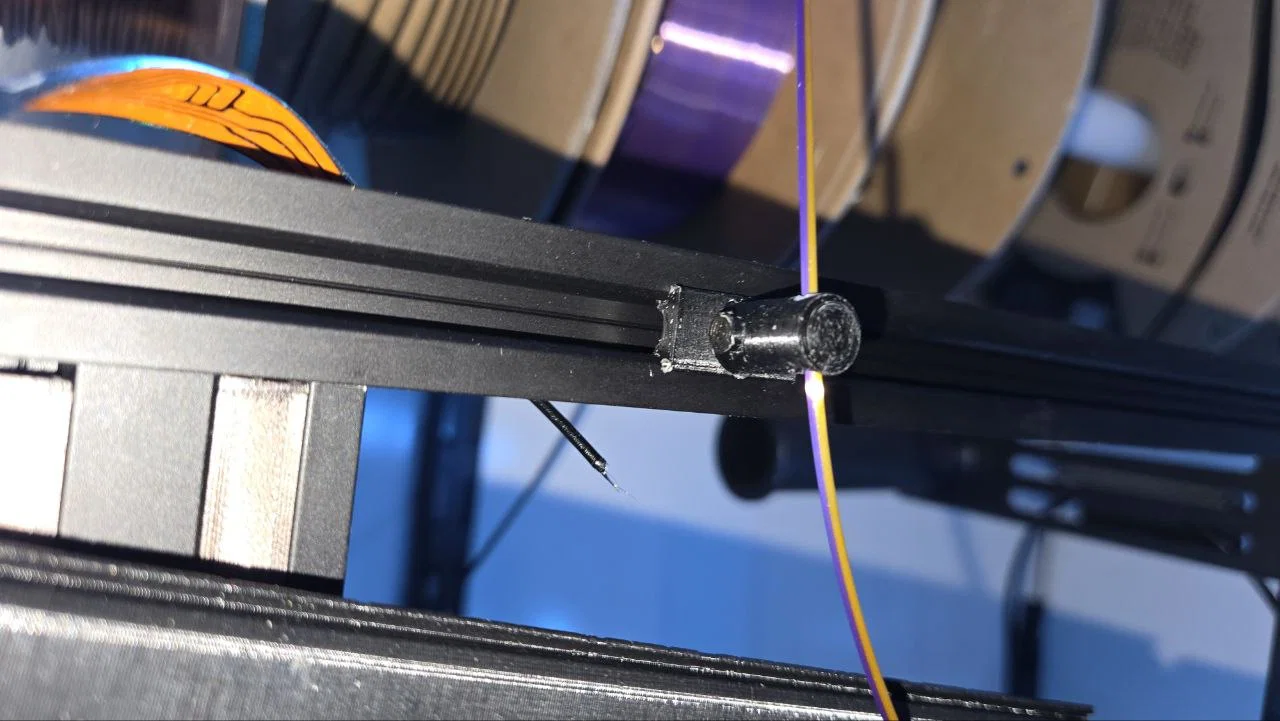

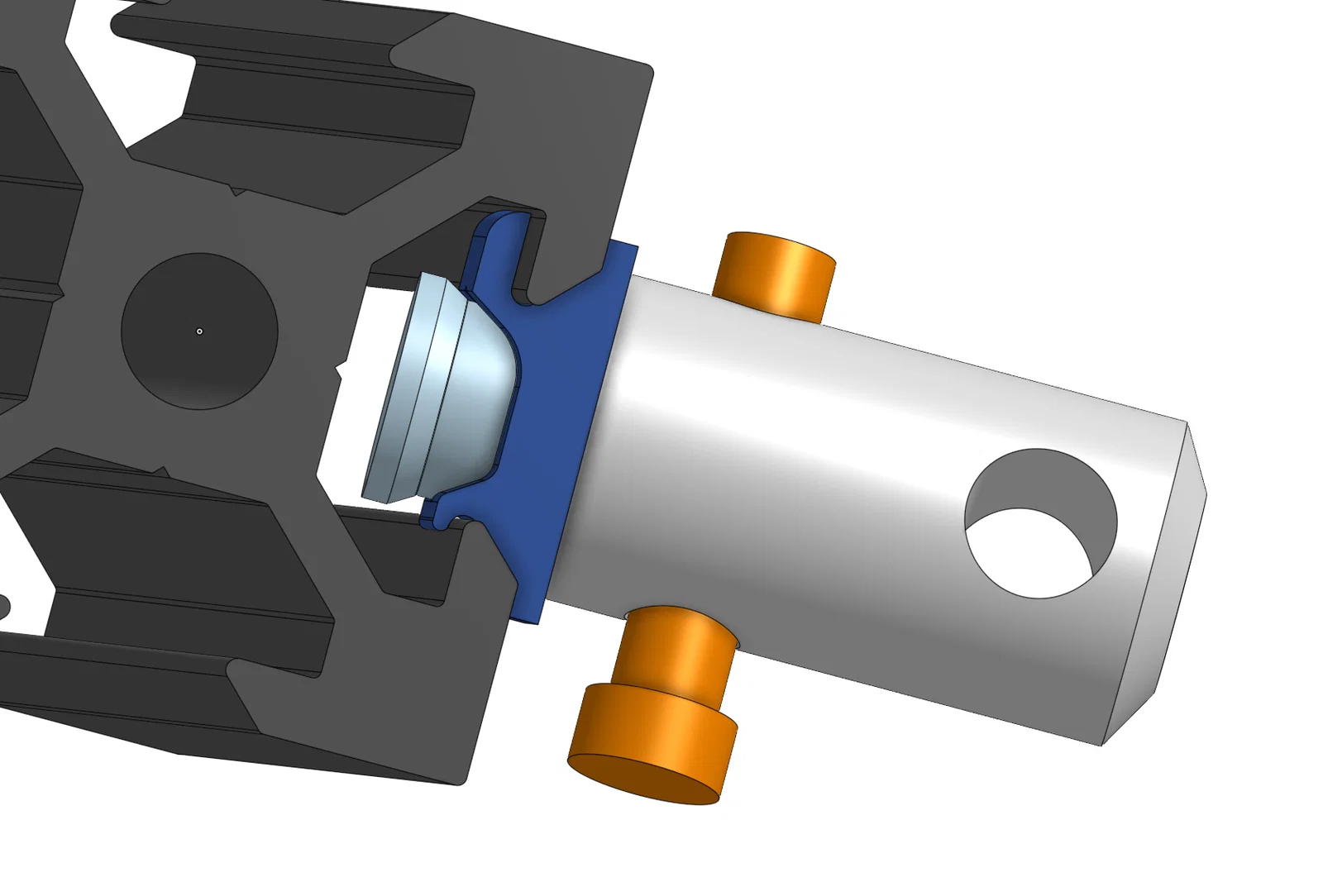

Để gắn lên khung: đưa phần “môi” dài của cái kẹp vào phía trên của rãnh V-Slot, rồi xoay xuống để khóa vào vị trí. Nó nên kẹp rất chắc nhưng vẫn trượt dọc theo rail nếu bạn đẩy. Khi xoay ngược lên để tháo ra thì không nên bị gãy.
