Bộ giảm chấn cho bàn đạp SR-P Lite Pedal Damper
Nâng cấp bàn đạp SR-P Lite của bạn với bộ giảm chấn thủy lực AD1425-5. Thiết kế này giúp tăng lực cản cho bàn đạp ga, mang lại cảm giác lái chân thực hơn cho bộ Sim Racing của bạn. Phù hợp cho người thích tự chế mod 3D.
Mô tả
Bàn đạp ga gốc chỉ có lò xo nên cảm giác hơi nhẹ. Sau khi tìm kiếm giải pháp, mình thấy các dòng bàn đạp cao cấp thường có sẵn bộ giảm chấn thủy lực nên mình quyết định tự chế bản mod này bằng cách dùng bộ giảm chấn AD1425-5.
Vật liệu cần chuẩn bị
- 1x Bộ giảm chấn thủy lực AD1425-5
- 2x Ốc M3x8
- 6x Ốc M4x8
- 4x Vòng đệm M4 ~8mm (tùy chọn nhưng nên có)
- 4x Vòng đệm M4 ~20mm
- 2x Heat set insert M3
- 2x Heat set insert M4
- 4x Heat set insert M4 loại ngắn (4mm)
- Keo khóa ren loại trung bình (tùy chọn)
Lưu ý: Bạn có thể dùng ốc M4 dài hơn kèm đai ốc thay vì dùng insert M4 ngắn, nhưng mình chưa thử nghiệm cách này.
Thông số in
- Chiều cao lớp in (Layer Height): 0.2mm
- Số lớp tường (Wall Loops): 5
- Độ đặc (Infill): 15%
- Hỗ trợ (Supports): không cần
Lưu ý: Mình in bằng nhựa ASA nhưng nhựa PLA chắc cũng ổn thôi.

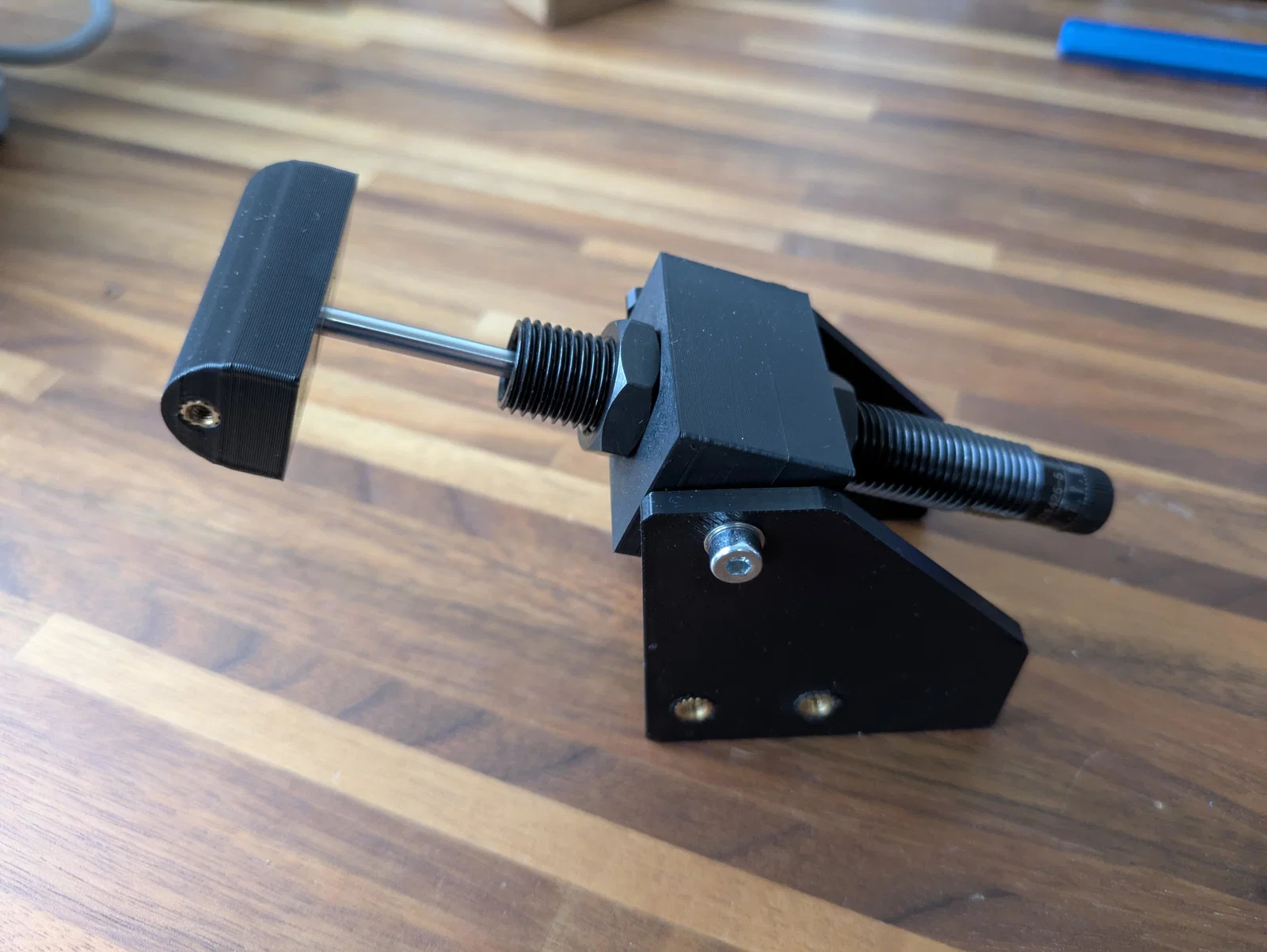

Hướng dẫn lắp ráp
Lưu ý: _Đừng lắp từng bộ phận vào bàn đạp một lúc! Hãy lắp ráp các chi tiết thành một khối trước rồi mới gắn vào bàn đạp để mọi thứ dễ dàng hơn nhé ;-)
- Lắp hai insert M3 vào bộ phận cố định phía trên.
- Lắp bốn insert M4 loại ngắn vào hai phần bên ngoài của bộ phận cố định phía dưới (nhớ lắp insert từ hai phía đối diện trên hai bộ phận đó).
- Lắp hai insert M4 dài vào phần giữa của bộ phận cố định phía dưới.
- Ép bộ giảm chấn vào bộ phận cố định phía trên.
- Lắp bộ phận cố định phía dưới bằng cách đặt các vòng đệm tùy chọn vào mặt trong và mặt ngoài của các phần bên ngoài rồi vặn vít vào phần giữa. Đừng siết quá chặt để linh kiện có thể cử động tự do. Có thể dùng thêm keo khóa ren cho hai ốc vít để tránh bị lỏng.
- Gắn bộ giảm chấn vào bộ phận cố định phía dưới rồi vặn hờ đai ốc đi kèm vào.

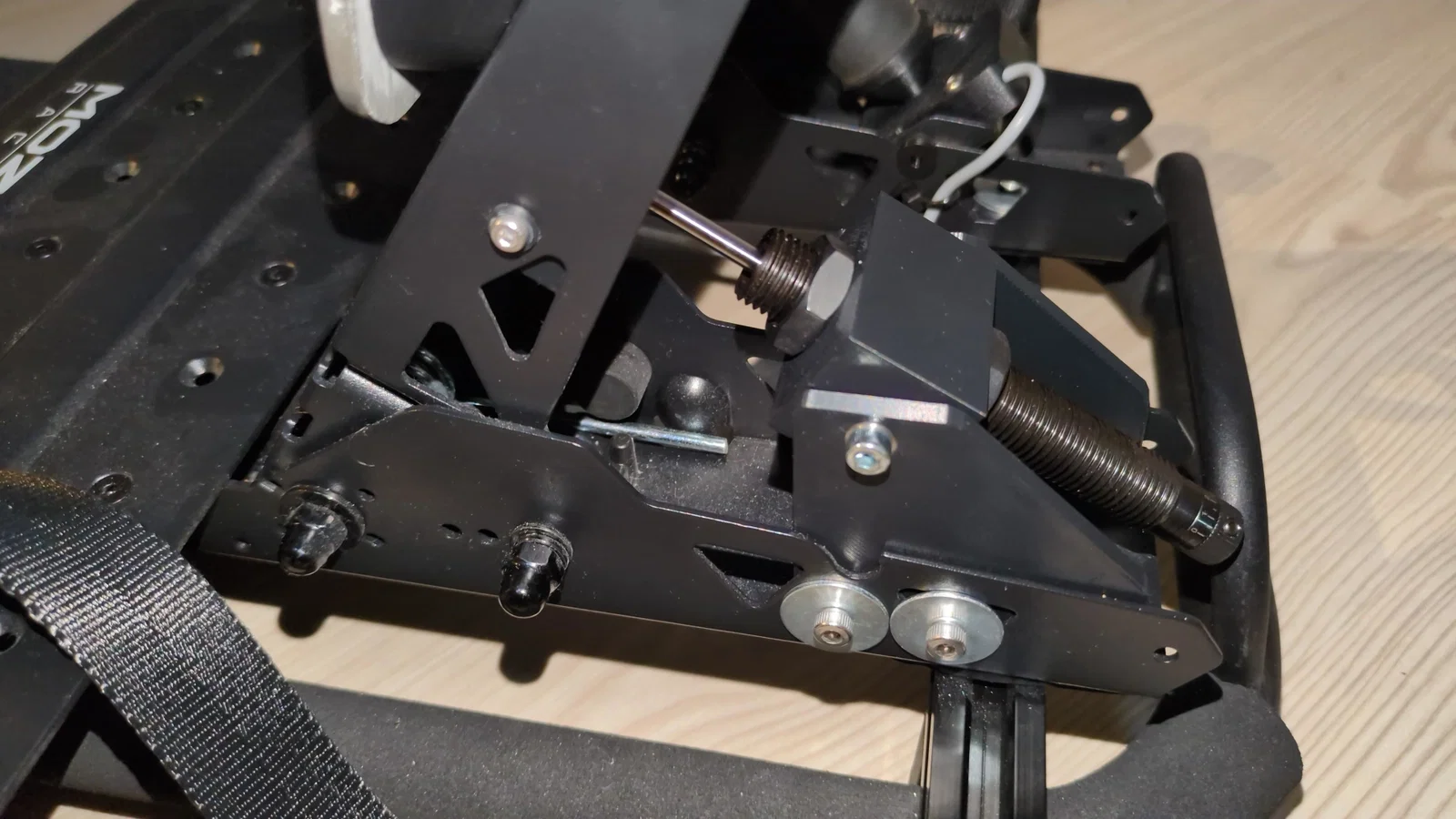

- Lắp bộ cố định vào bàn đạp bằng cách vặn vít phần dưới trước với bốn ốc M4 còn lại cùng vòng đệm 20mm qua hai lỗ cuối trên đế bàn đạp (lỗ tam giác và hình thang), nhưng đừng siết chặt vội.
- Cố định phần trên vào bàn đạp qua lỗ tròn bằng vòng đệm đã in và hai ốc M3.
- Bây giờ hãy căn chỉnh mọi thứ cho vào đúng vị trí rồi siết chặt bốn ốc ở phía dưới.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
