Adapter cửa sổ AC tham số (Parametric Window adapter)

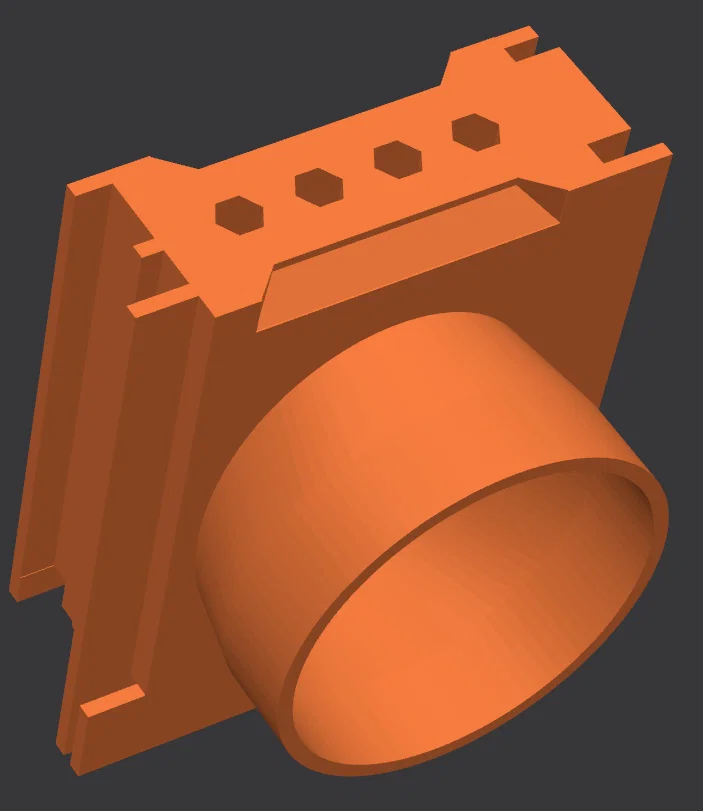

Mẫu này là một bộ chuyển (adapter) cửa sổ cho máy lạnh (AC) dạng parametric, chuyển từ biên dạng (profile) cửa sổ tùy chỉnh sang giao diện ống thông gió tròn. Thiết kế dành cho các ô cửa sổ và có thể tạo ra dạng một khối (single part) hoặc tự động chia thành nhiều đoạn để in dễ hơn. Mình cố gắng tham số hoá nhiều nhất có thể để ai cũng dễ thử làm.

Latest Version: 7.1

Key features

1. Hệ thống biên dạng parametric cho hình học khung bên trái, bên phải, phía trên và phía dưới.

2. Kiểm tra/đối soát tham số cơ bản (validation).

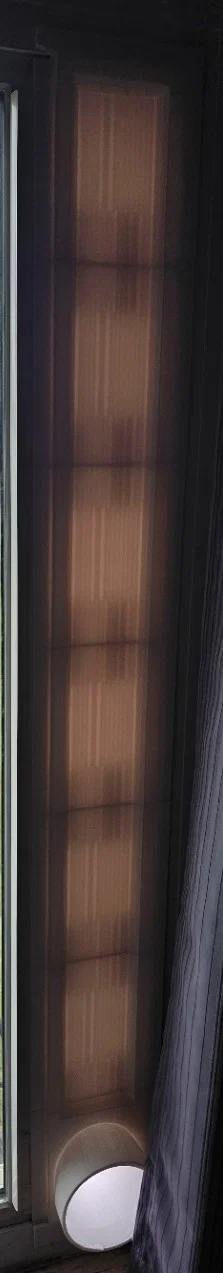

3. Chế độ chia đoạn (split-section) để in và thao tác dễ hơn với các chi tiết rất cao.

4. Tuỳ chọn chốt canh (alignment pins) và lỗ chốt tương ứng giúp ráp các đoạn chính xác.

5. Tuỳ chọn chuyển tiếp ống tròn hoặc ống dẹt kéo dài (elongated) để đường gió mượt hơn.

6. Có sẵn các mẫu “fit-checker” biên dạng để kiểm tra giả định về profile cửa sổ trước khi lắp đặt cuối.

7. Khoét rỗng phần giữa để giảm vật liệu và thời gian in nhưng vẫn giữ ràng buộc độ dày kết cấu.

Printing notes

• Khuyến nghị PETG hoặc ASA để chịu nhiệt tốt hơn khi gần cửa sổ bị nắng chiếu.

• Nếu dùng chế độ split, nên thử lắp (test-fit) các đoạn và chốt trước khi ráp cố định.

• In các thẻ profile (profile cards) để đảm bảo số đo khớp với biên dạng cửa sổ.

Installation notes

• Ướm thử (dry-fit) vào khung cửa sổ trước.

• Gắn ống và kiểm tra luồng gió cùng khoảng hở (clearance).

• Nếu cần, bịt kín khe hở quanh viền bằng gioăng chống gió (weather stripping) hoặc băng keo mút (foam tape).

Parameters Explanation

Note: Tất cả các con số dùng đơn vị mm

Trình xem online mình đã dùng: Online Viewer

Flags

Name

Description

split

Chia adapter thành nhiều đoạn để in

separate_sections

Tạo khe hở hiển thị khi render để thấy rõ ranh giới giữa các đoạn

enable_pins

Thêm các chốt cách đều giữa các đoạn để dễ ráp

tube_elongation

Điều chỉnh hình dạng phần ống tại vị trí tiếp giáp với khung

center_cutouts

Thêm khoét rỗng ở giữa để hạn chế vật liệu

profile_cutout_checker

Thêm các thẻ profile tham chiếu để kiểm tra kích thước trước khi in bản cuối

Creative Commons (4.0 International License) Attribution-NonCommercial
