Băng đạn Derya TM22 10 viên (10 round magazine) in 3D

Một băng đạn TM22 10 viên đơn giản. Đây là bản chỉnh sửa từ một mẫu băng đạn của Anonymous trên Odysee cho TM22 Standard. Mình đã chỉnh để chạy được với các dòng TM22 khác bằng cách thêm các rãnh phía sau cho nút nhả băng (mag release button). Mình cũng cắt ngắn để vừa magwell của bản metal/feather/flash… và nắn lại khu vực feed ramp. Nó vẫn nên dùng được cho bản standard nhưng có thể nhìn hơi “kỳ”.

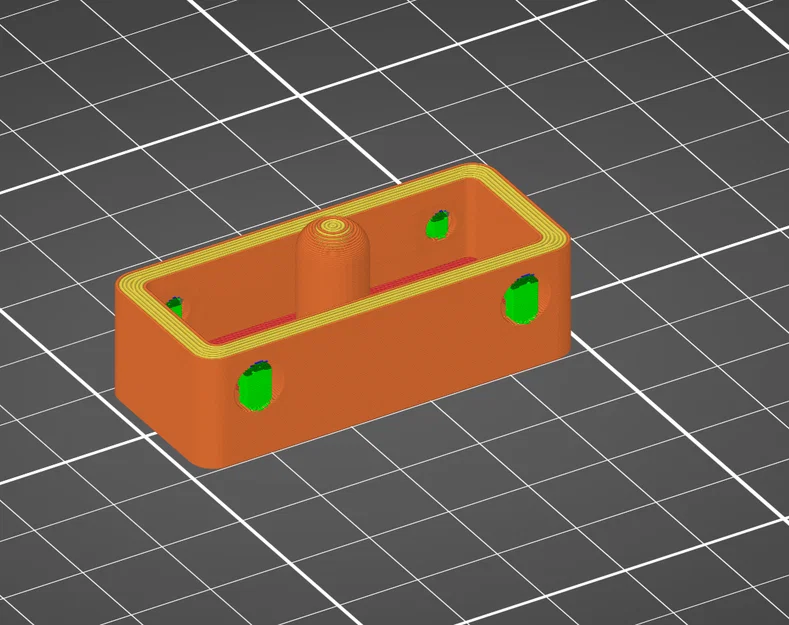

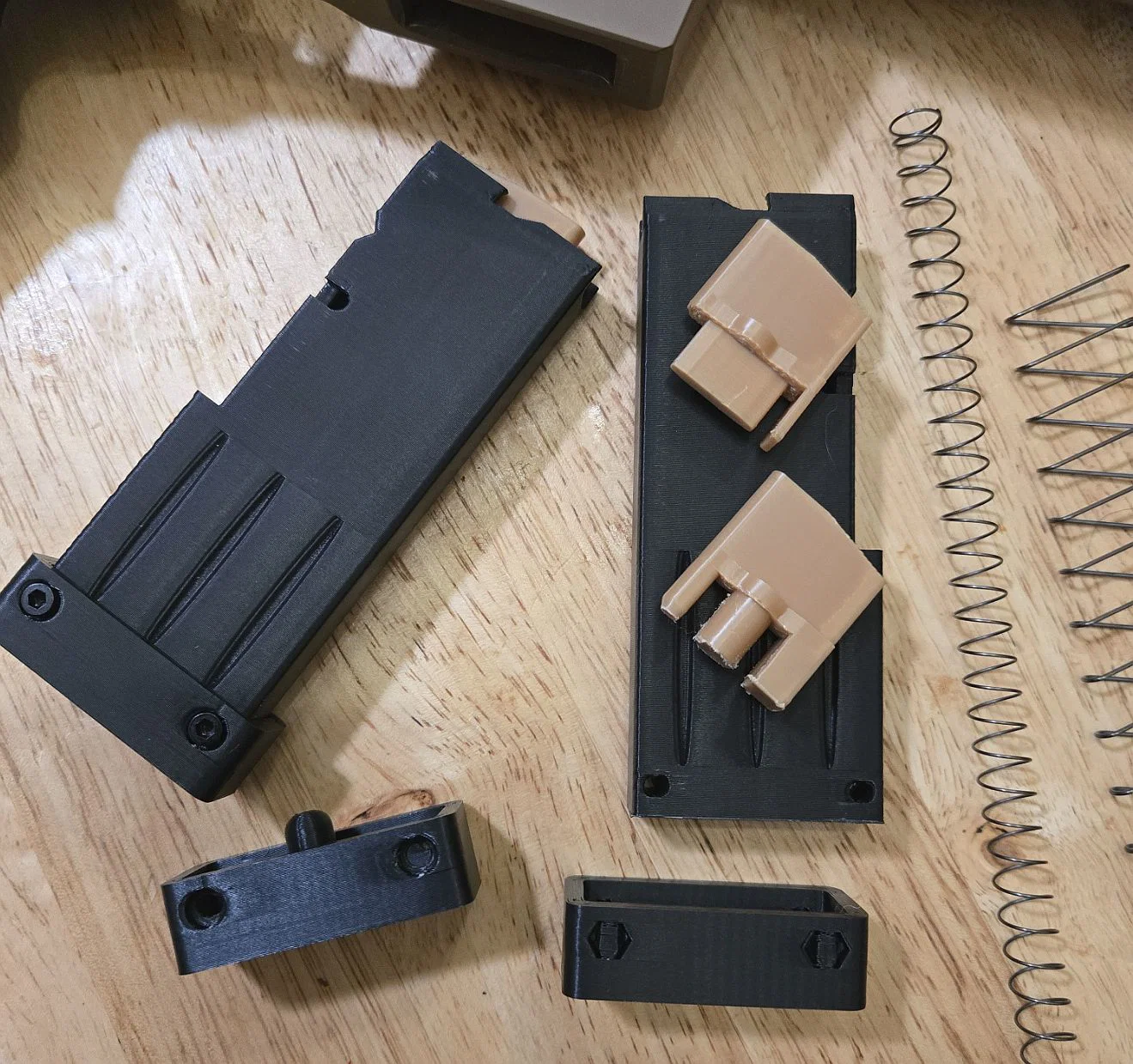

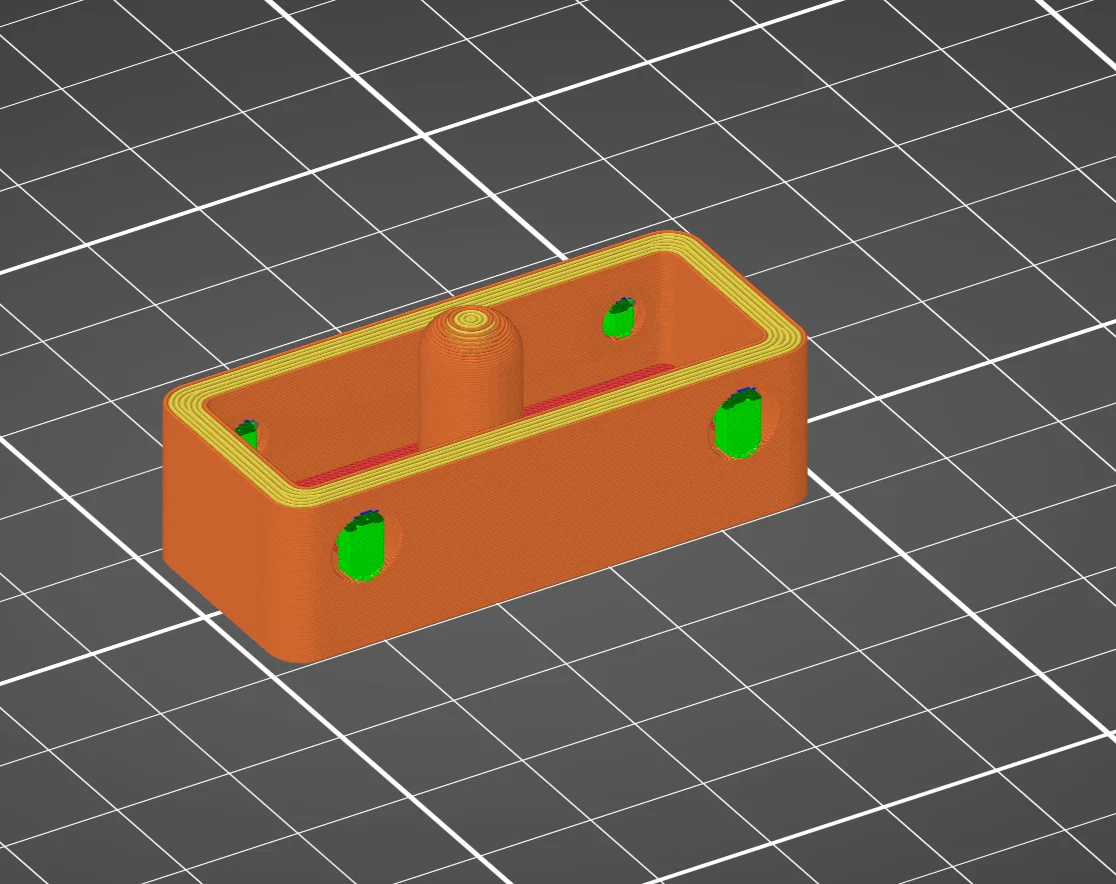

Có 2 phiên bản. Một bản gần với thiết kế gốc và dùng lò xo tròn đã cắt ngắn. Bản còn lại dùng lò xo dạng chữ nhật/vuông hơn mà mình có sẵn. Cả hai dùng chung thân băng (mag body), chỉ khác follower và baseplate.

Tác giả gốc có để chữ ở mặt sau là không được bán lại, nên mình giữ nguyên phần đó.

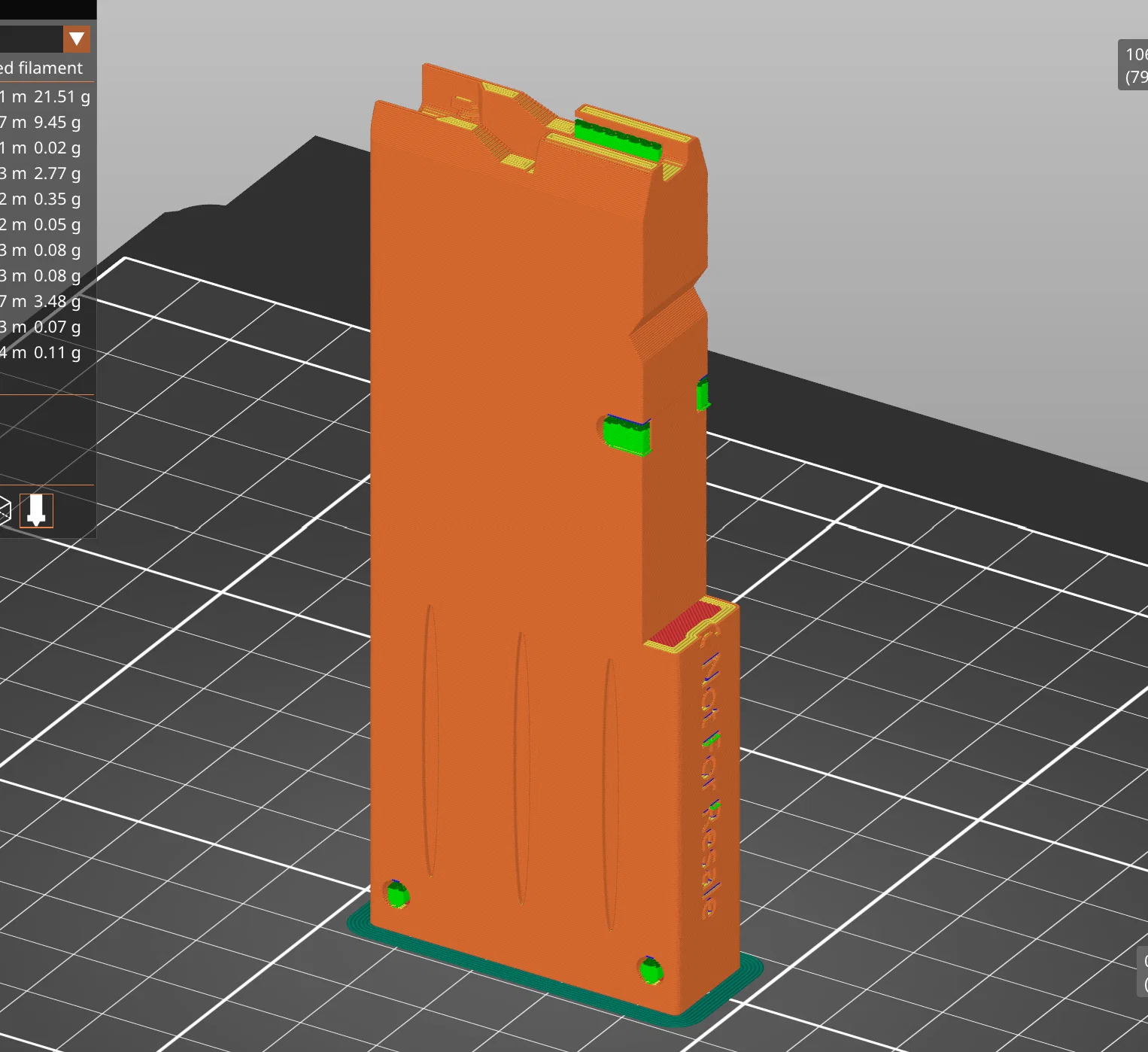

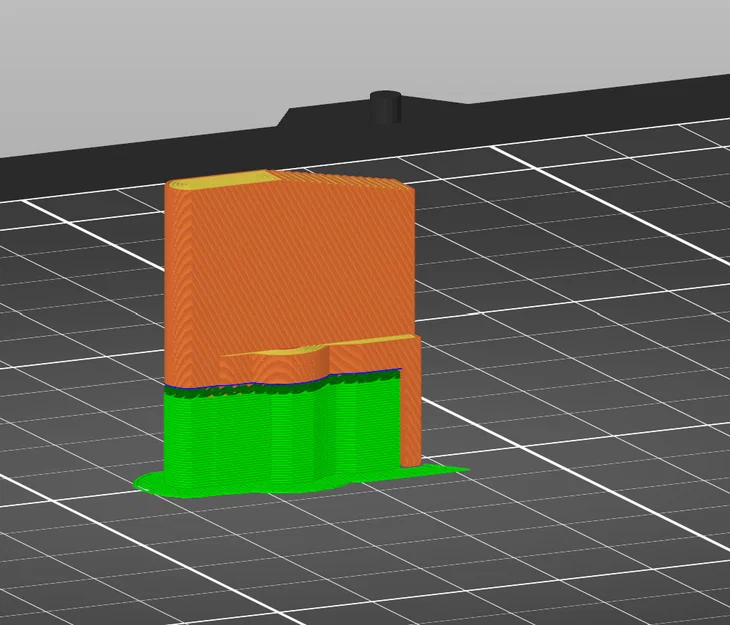

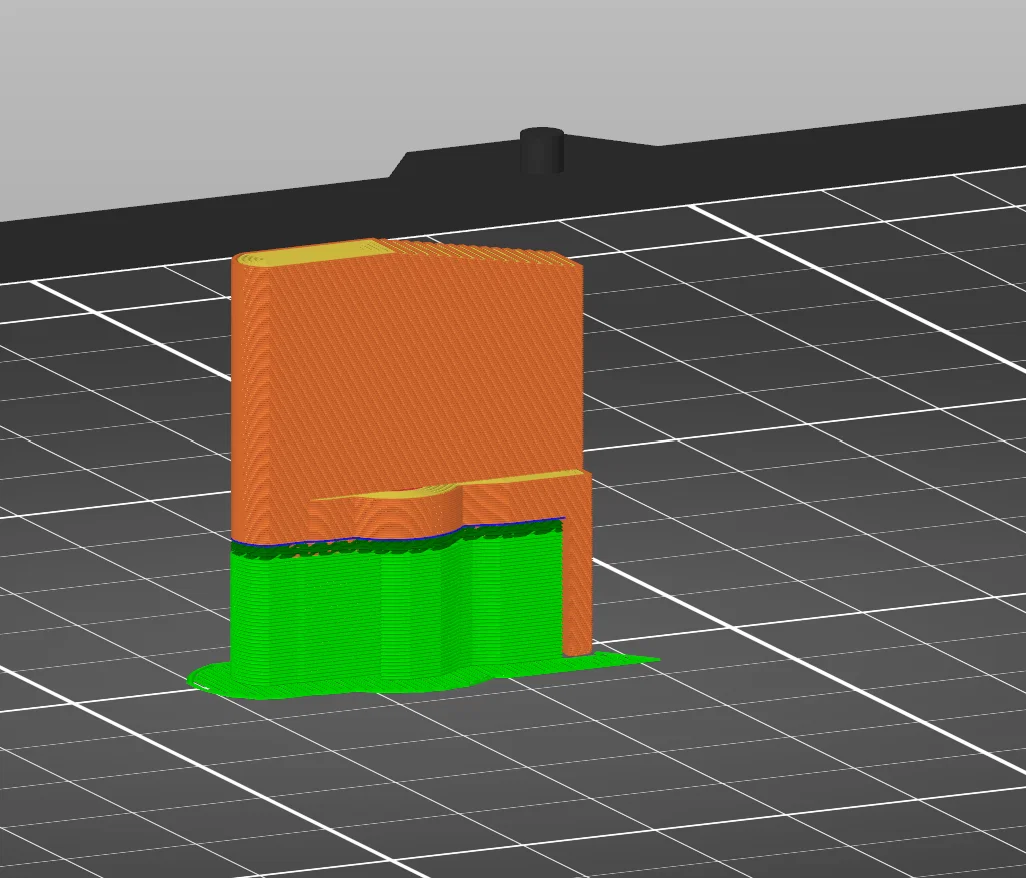

Bạn sẽ cần supports cho đa số chi tiết. In dựng đứng. MẸO: in follower với layer height khác với mag body để nó không bị “dính” khi follower trượt lên. Mình dùng .20 cho mag body và .15 cho follower. 6 walls/perimeters và 30% infill thấy ổn. Dùng PLA plus hoặc tốt hơn. Đừng dùng PETG vì có thể bị nứt/vỡ bất ngờ.

Dùng 2 vít lục giác M3-18 và ê-cu.

Cảm ơn Anonymous vì mẫu gốc.

Lò xo bản kiểu chữ nhật (dùng y như vậy):
https://hkparts.net/hk-pistol-parts/gsg5-sig-magazine-spring-kimber-1911-22lr-conversions

Lò xo tròn (bạn cần cắt làm đôi):
https://www.blackdogmachinellc.net/ciener-replacement-recoil-spring.aspx

Lò xo tròn đường kính hơi hơn 9mm và dài khoảng 279mm

READ ME gốc từ 2024:

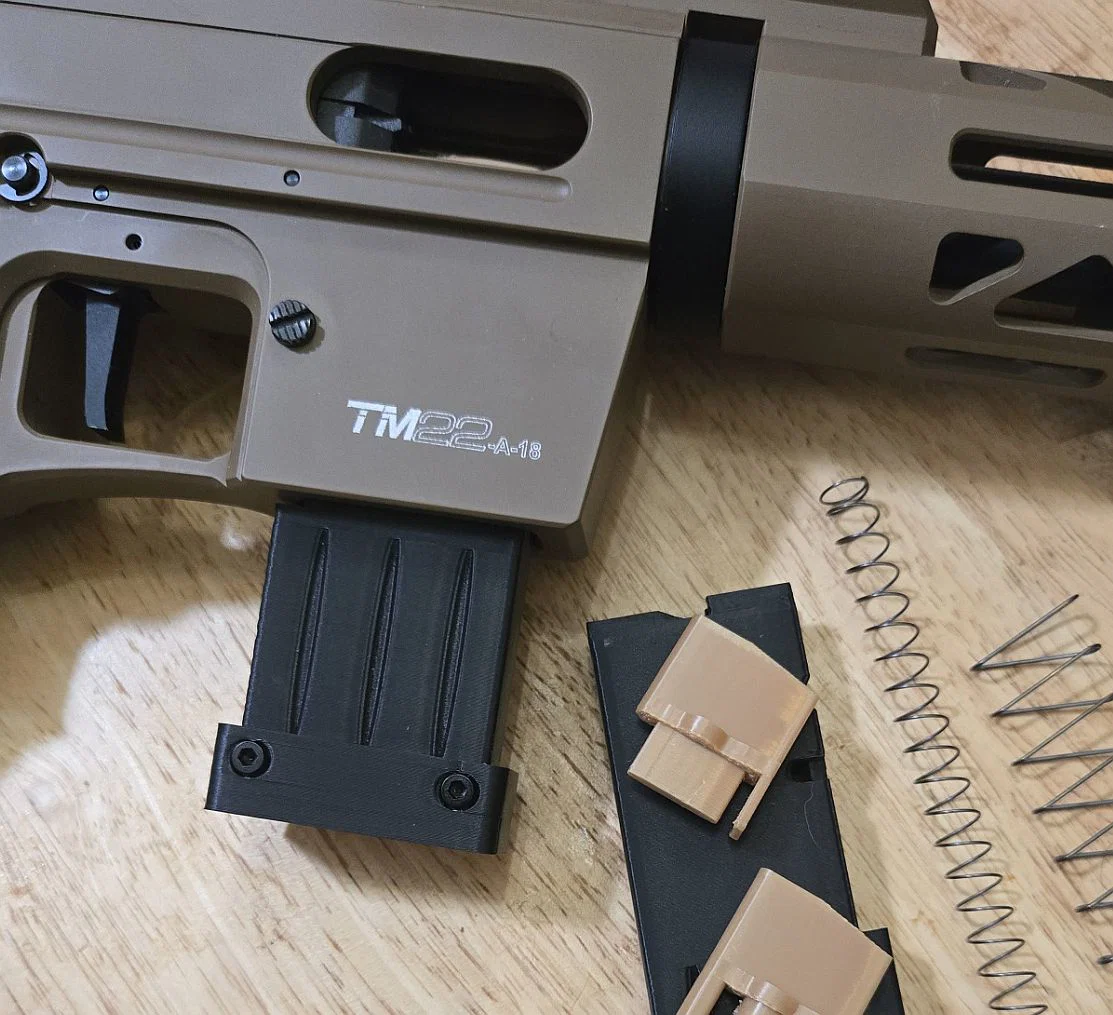

Vì Armscor hiện chưa bán băng đạn thay thế phù hợp cho TM22 “standard”, nên đây là băng 10 viên có thể in được cho Derya/Rock Island TM22-A-18. Các băng đạn hiện họ bán không có rãnh (notch) đúng trên sống lưng (spine) nên chỉ vừa các khẩu TM22 kiểu AR. Dùng nửa cây lò xo Black Dog Machine 11". Cắt mỗi lò xo 11" ở giữa để làm được 2 băng 10 viên. Phần cứng gồm hai(2) vít M3x18 và hai(2) ê-cu M3. Băng đạn có thể bị kẹt nhẹ vài lần đầu nếu có stringing hoặc Z-seam không đều, nhưng thường sẽ ổn 100% sau lần chạy hết chu kỳ (complete cycle) thứ 5.
