Vỏ cho Gadec Departure Board – ESP32 D1 mini & OLED 3.12"

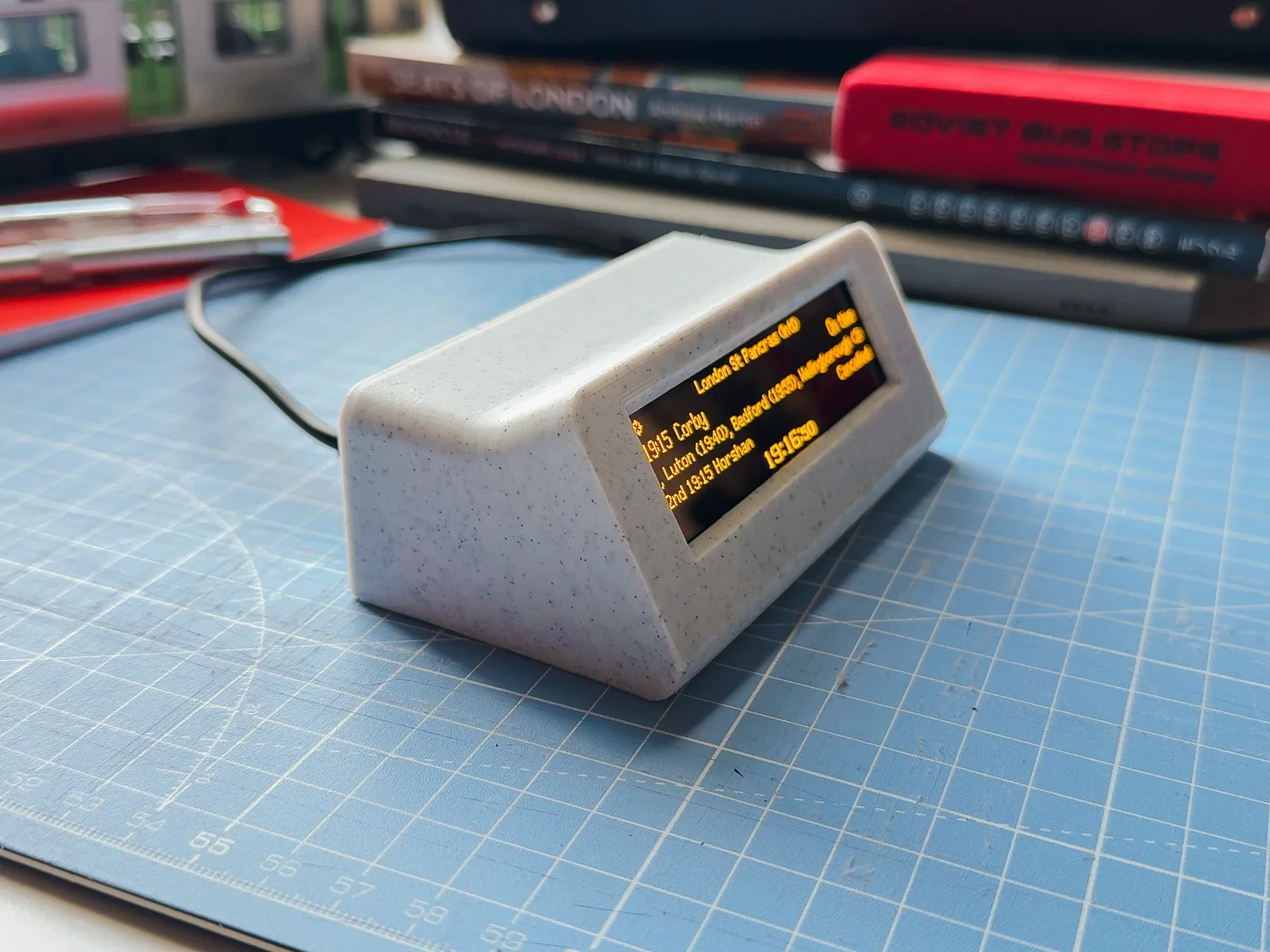

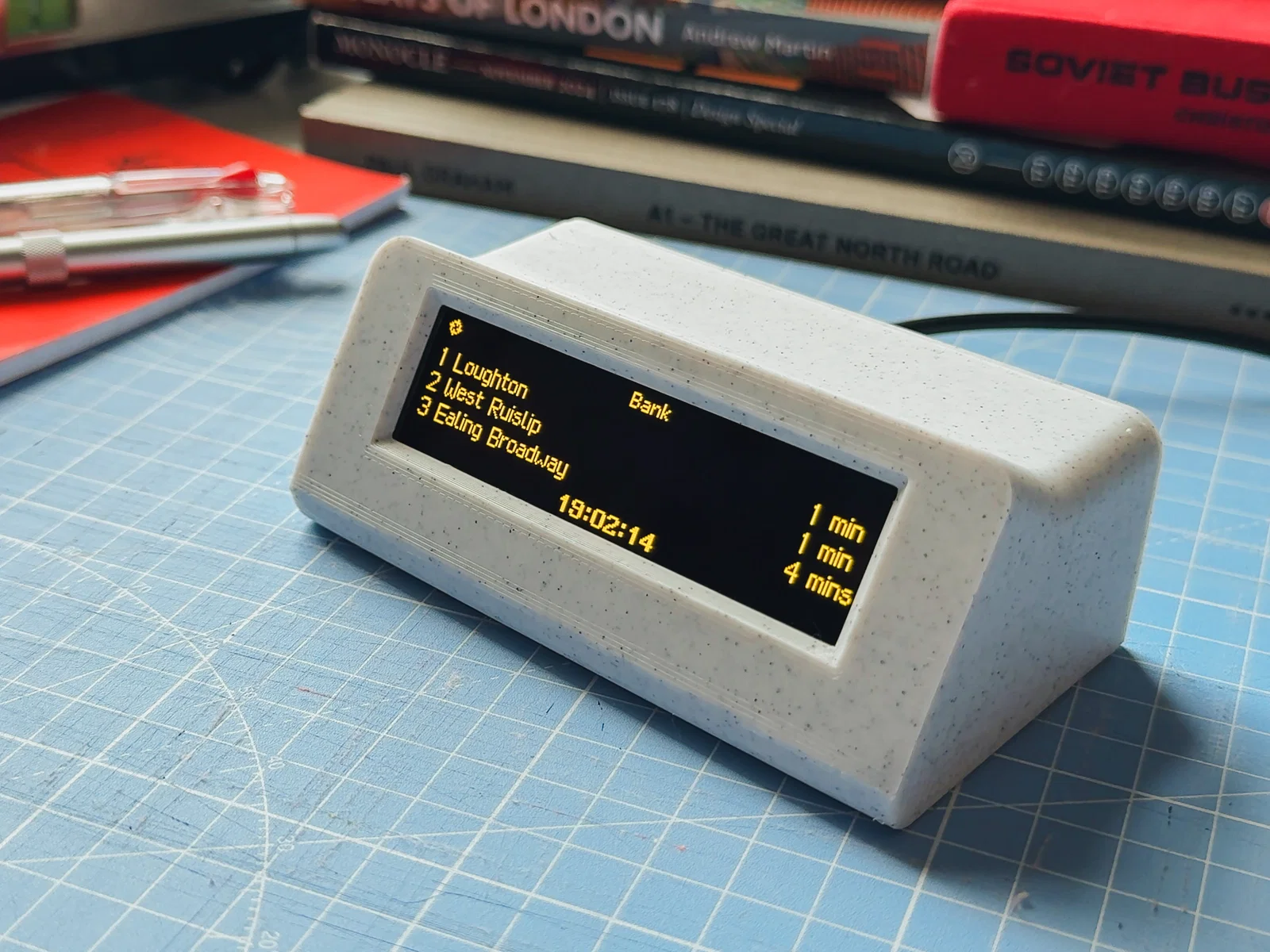

Cái case có sẵn nhìn hơi vuông vức, nên mình muốn làm cho đẹp hơn — lấy cảm hứng từ Braun DN40 và mẫu iPhone dock về sau của Scott Yu‑Jan.

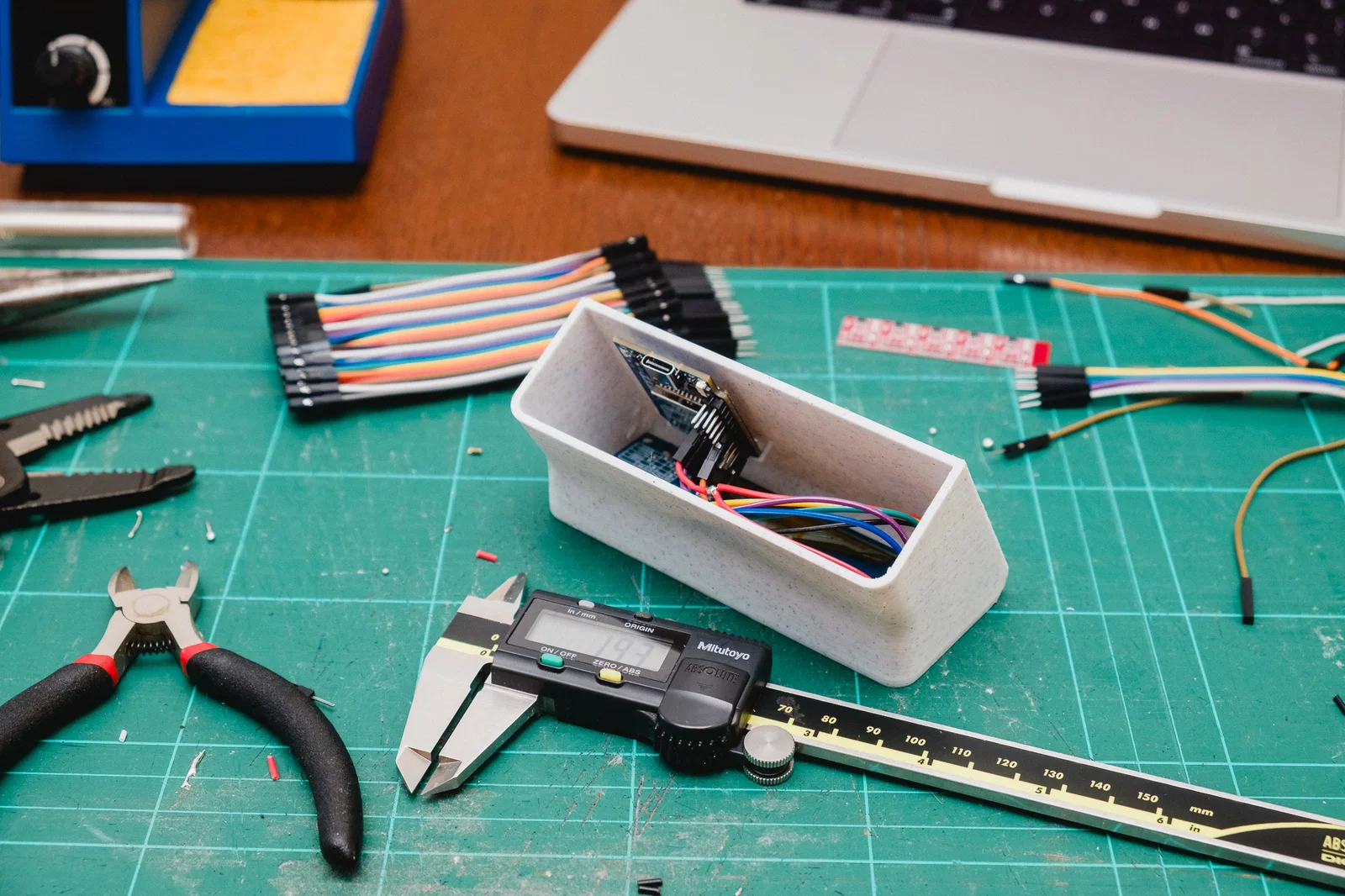

Case gốc bắt buộc phải hàn trực tiếp vào các chân header của màn hình và lên PCB của ESP32. Bản này chừa đủ không gian để dùng dây jumper 10cm với đầu DuPont connector. Nhờ vậy lắp ráp nhanh hơn, và khi cần thì tháo ra cũng dễ, không phá hỏng gì.

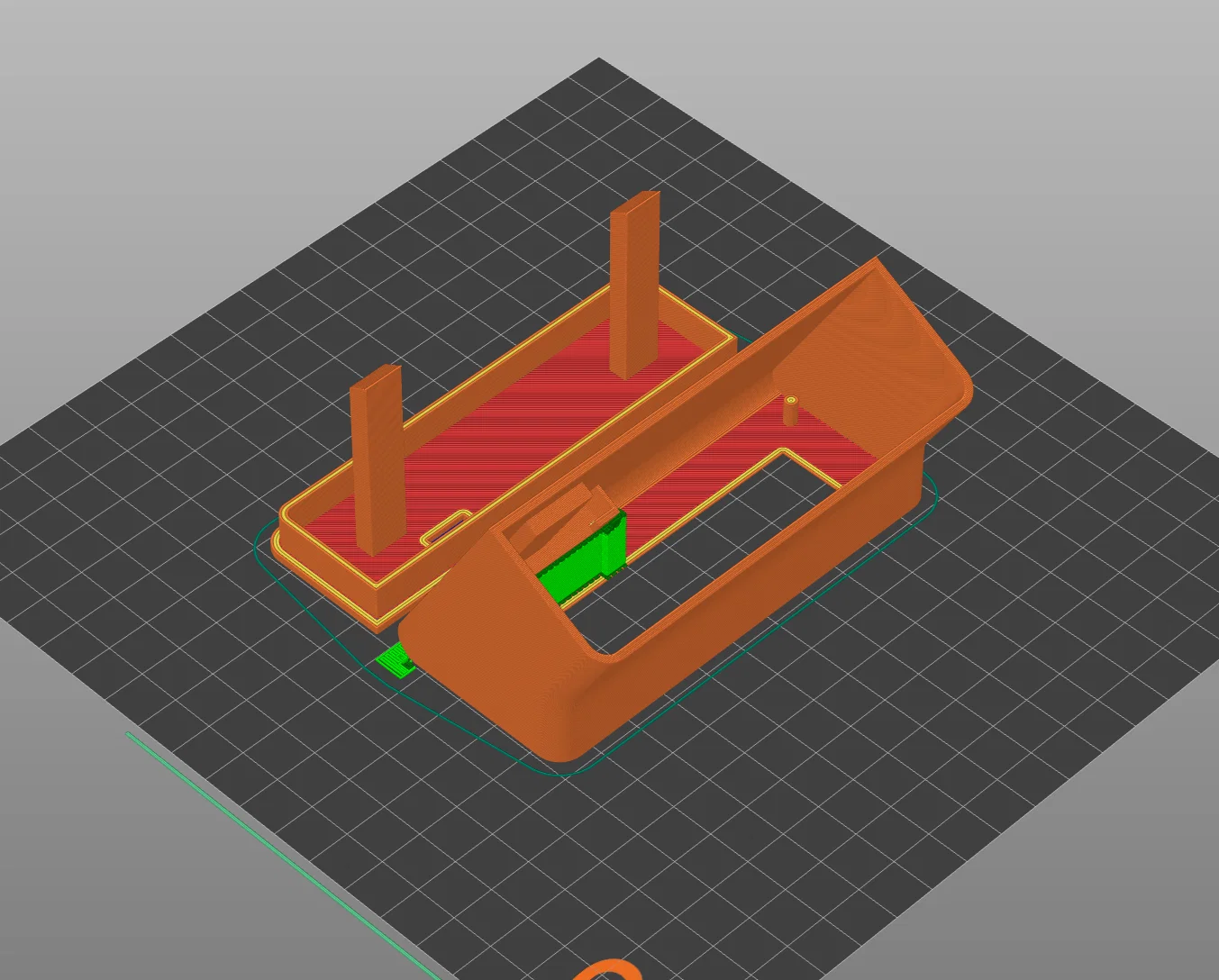

Mình sẽ upload file Fusion sau khi dọn dẹp gọn gàng lại. Dung sai (tolerances) mới chỉ test trên một máy in — nên nếu bạn in thử, nhớ feedback giúp mình nha. Mình dùng 3 perimeters, layer height 0.16mm, PETG hoặc PLA. Cần supports, nhưng chỉ cho phần bên trong case chỗ đặt board và một ít cho phần bo tròn phía trước. Vui lòng xem hình thứ 4.

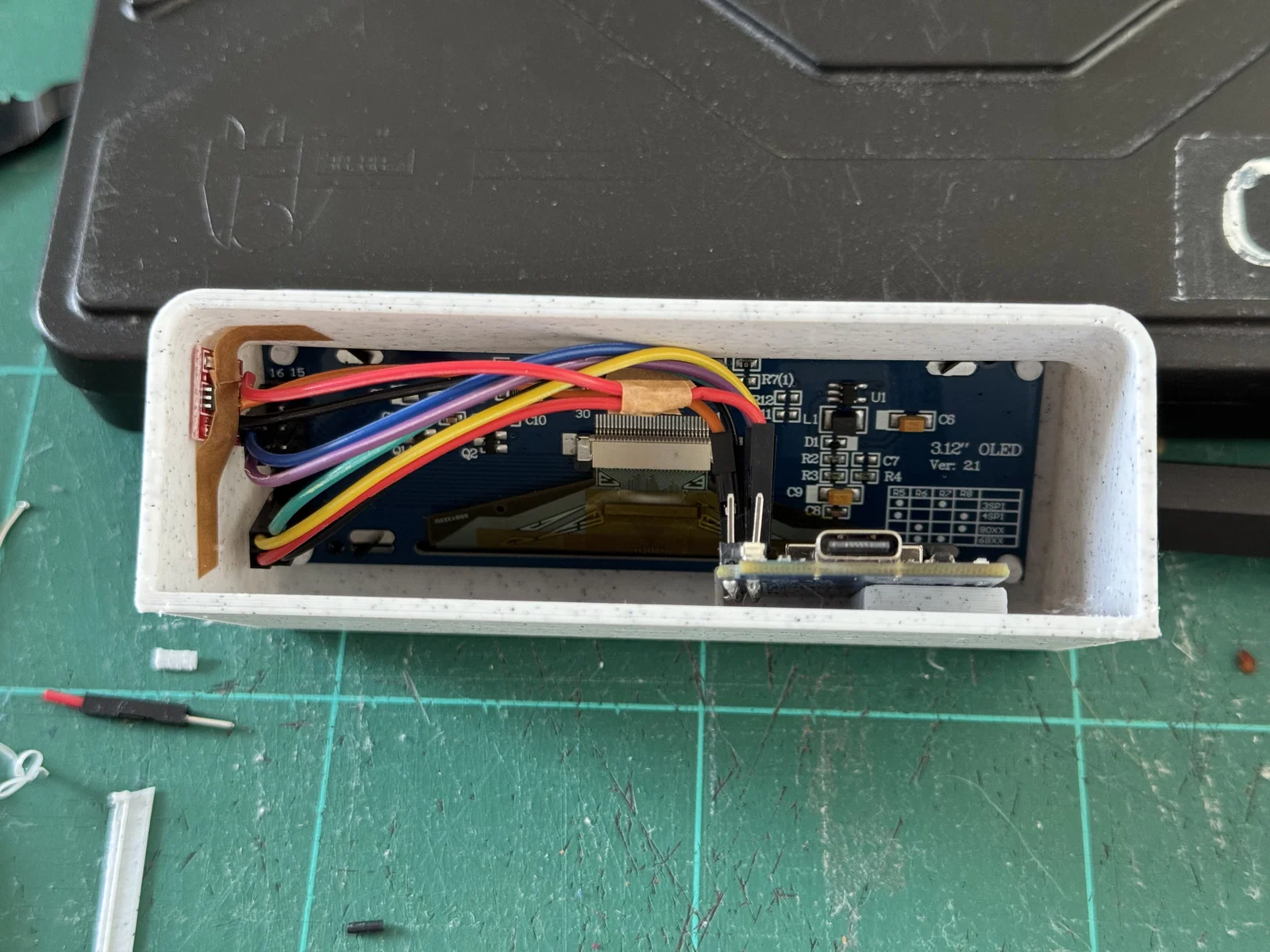

Nắp lưng case lắp kiểu friction fit khá chặt, đồng thời đẩy màn hình áp sát vào viền trước (front bezel), phần này đã được canh sẵn bằng các chốt (mounting pins). Cảm biến chạm TTP223 có thể dán băng keo vào hông case như hình số 5.

Đây là một project rất hay, mức độ hoàn thiện cực kỳ chỉnh chu từ tác giả gốc. Hướng dẫn lắp ráp ở đây: https://github.com/gadec-uk/departures-board
