Ngàm gắn U-Lock đa năng (Universal U-Lock Mount)

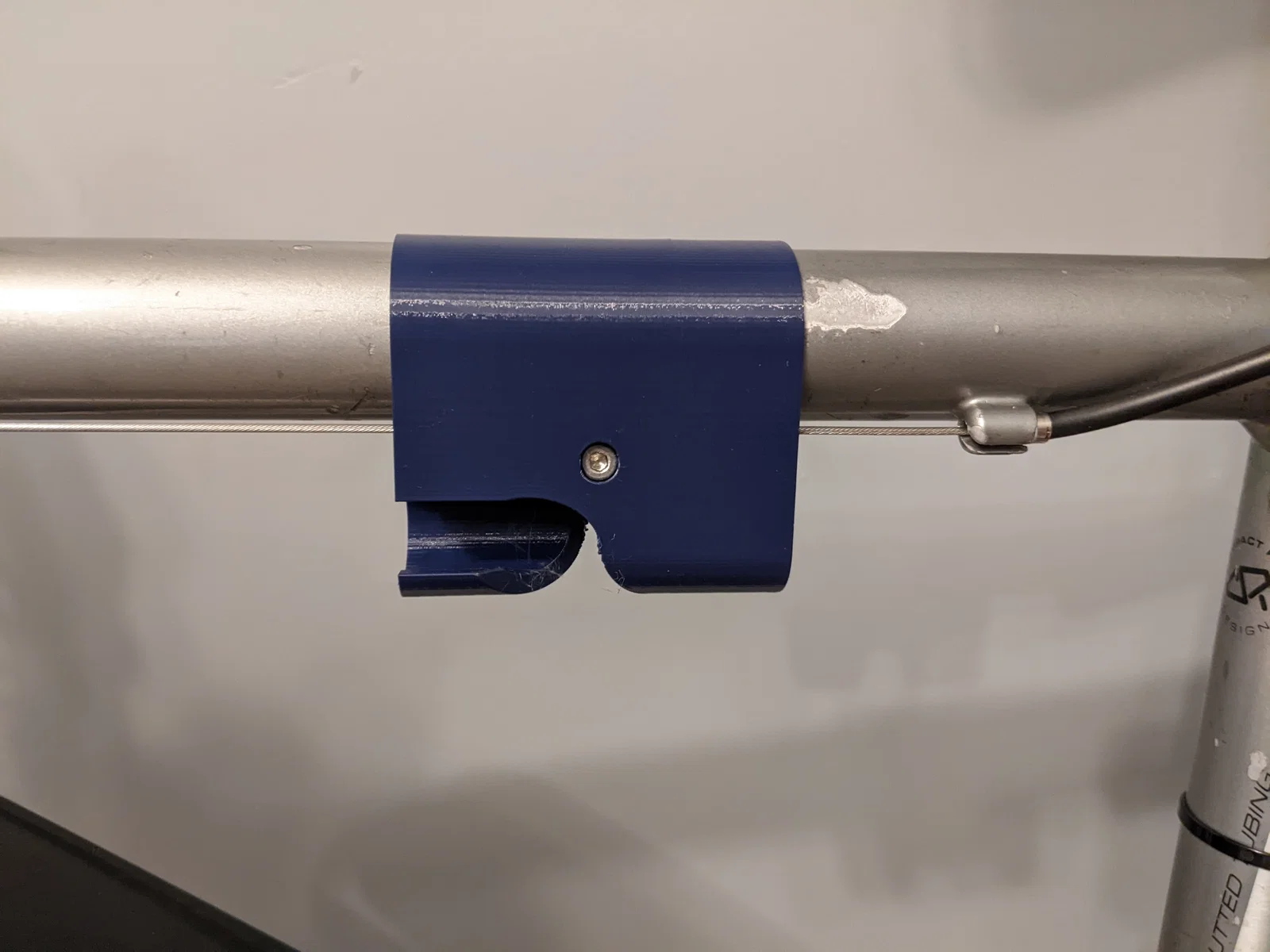

Giới thiệu “The Claw”, một ngàm gắn khóa lên sườn xe đạp nhỏ gọn và có thể tùy biến.

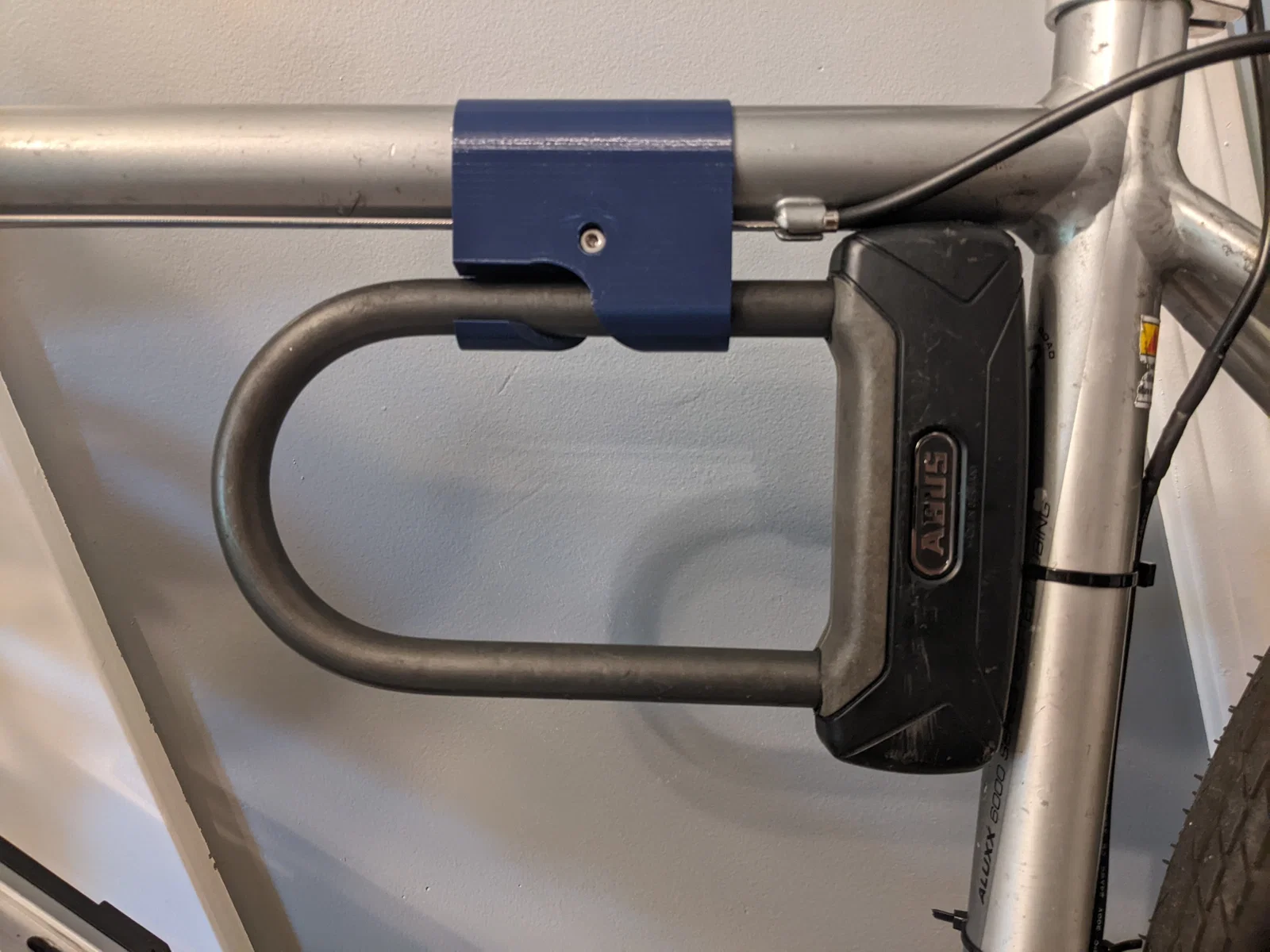

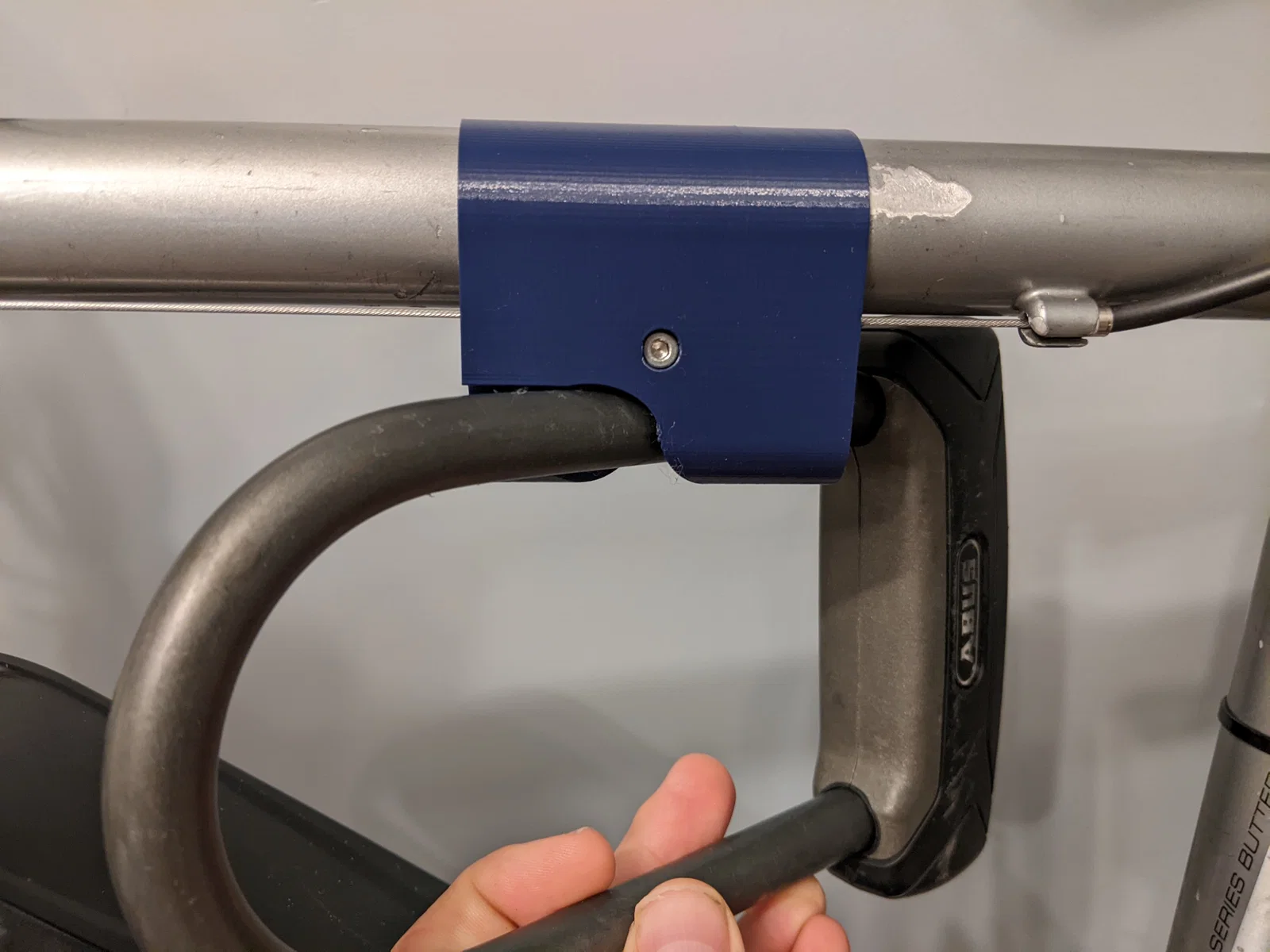

Chỉ cần đưa khóa vào theo góc 45° rồi dựng thẳng lên để khóa cố định tại chỗ.

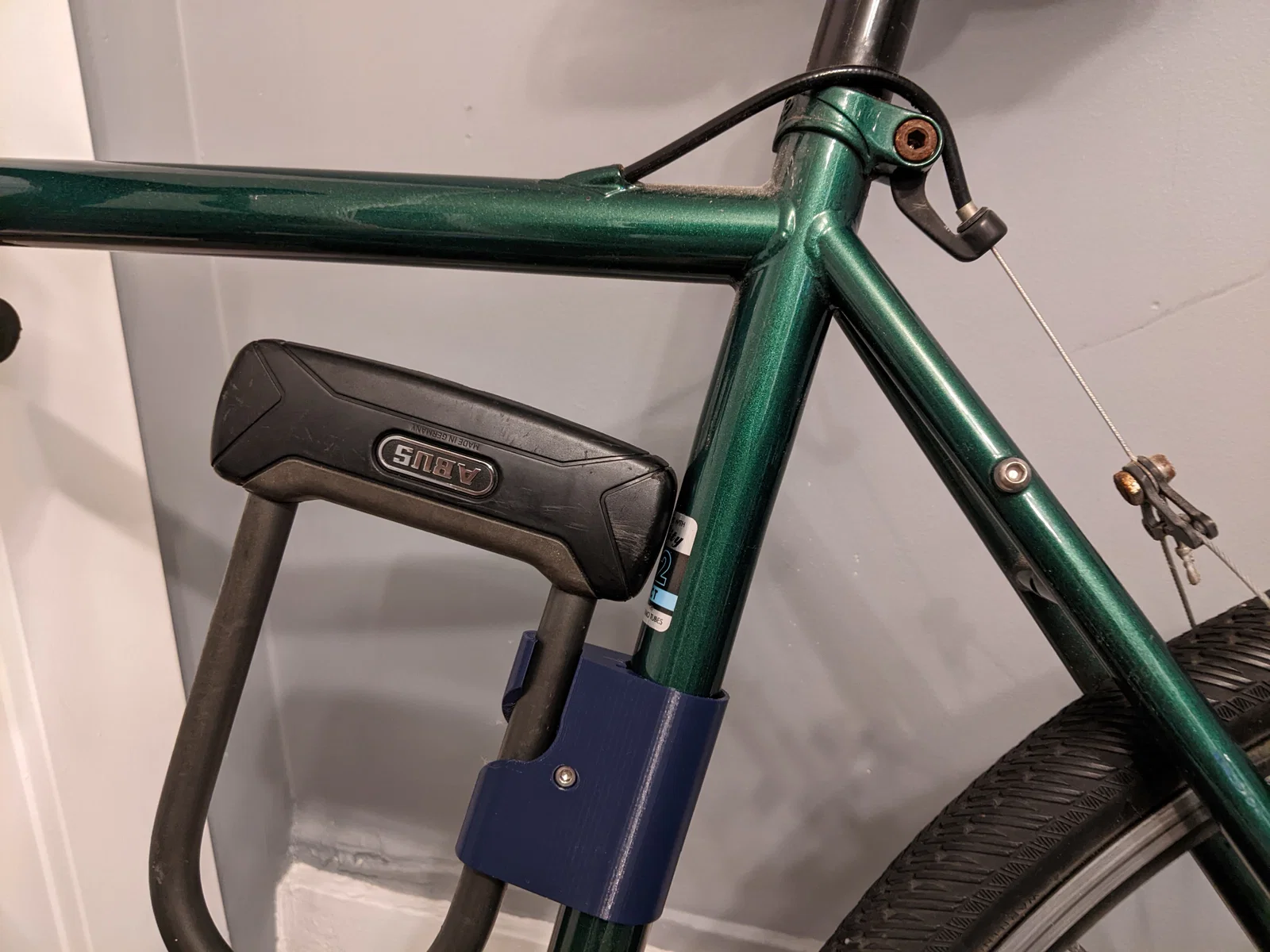

Dùng được cho mọi xe đạp và mọi loại u-lock (nhưng có thể bạn sẽ cần tùy chỉnh chi tiết)

Bạn sẽ cần:

• 1 ốc máy M4x20
• Thước kẹp (calipers) hoặc thước dây mềm
  • (nếu dùng thước dây mềm, đo chu vi rồi chia cho 3.14 để ra đường kính)

Hướng dẫn:

1. Đo đường kính ống sườn xe đạp
2. Đo đường kính khóa
3. Tìm hoặc tạo một mount tùy chỉnh cho xe của bạn (vui lòng để lại bình luận cho mình biết thông số sườn & khóa nào dùng ổn, mình sẽ cố gắng thêm các combo phổ biến dưới dạng STL)
4. In mẫu ra
5. Luồn nó vào ống sườn
6. Bắt ốc siết lại
7. Tận hưởng việc cất khóa rảnh tay

Cách tùy biến:

có hướng dẫn rất hay về cách dùng OpenScad để tùy biến một thiết kế.

Bạn nên kiểm tra/đối chiếu lại các số đo sau:

• Đường kính ống sườn xe (thường xe road là 28.8mm, còn xe mountain bike là 31.8mm hoặc 34.9mm)
• Đường kính khóa
• Góc dây cáp (nếu bạn có dây thắng muốn né)
• Khoảng cách khóa/sườn (nếu bạn cần treo khóa cao hơn hoặc thấp hơn)

Ghi chú khi in:

• Vật liệu: PLA
• Supports: Không
• Infill: Tiêu chuẩn

Khắc phục sự cố:

Sau khi siết ốc, nếu mount vẫn bị trượt trên ống sườn, hãy dán thêm một lớp băng keo điện ở giữa sườn và chi tiết. Cách này sẽ tăng độ bám và còn giúp hạn chế trầy sơn.
