Hộp đựng MakerChip có tay xách Print-in-Place

Intro

Theo kinh nghiệm của mình, mấy kiểu hộp/khay đựng MakerChip thường rơi vào 1 trong 2 loại: hoặc là để nhét được càng nhiều Chip càng tốt, HOẶC là để trưng bày cho đẹp–chứ hiếm khi làm được cả hai.

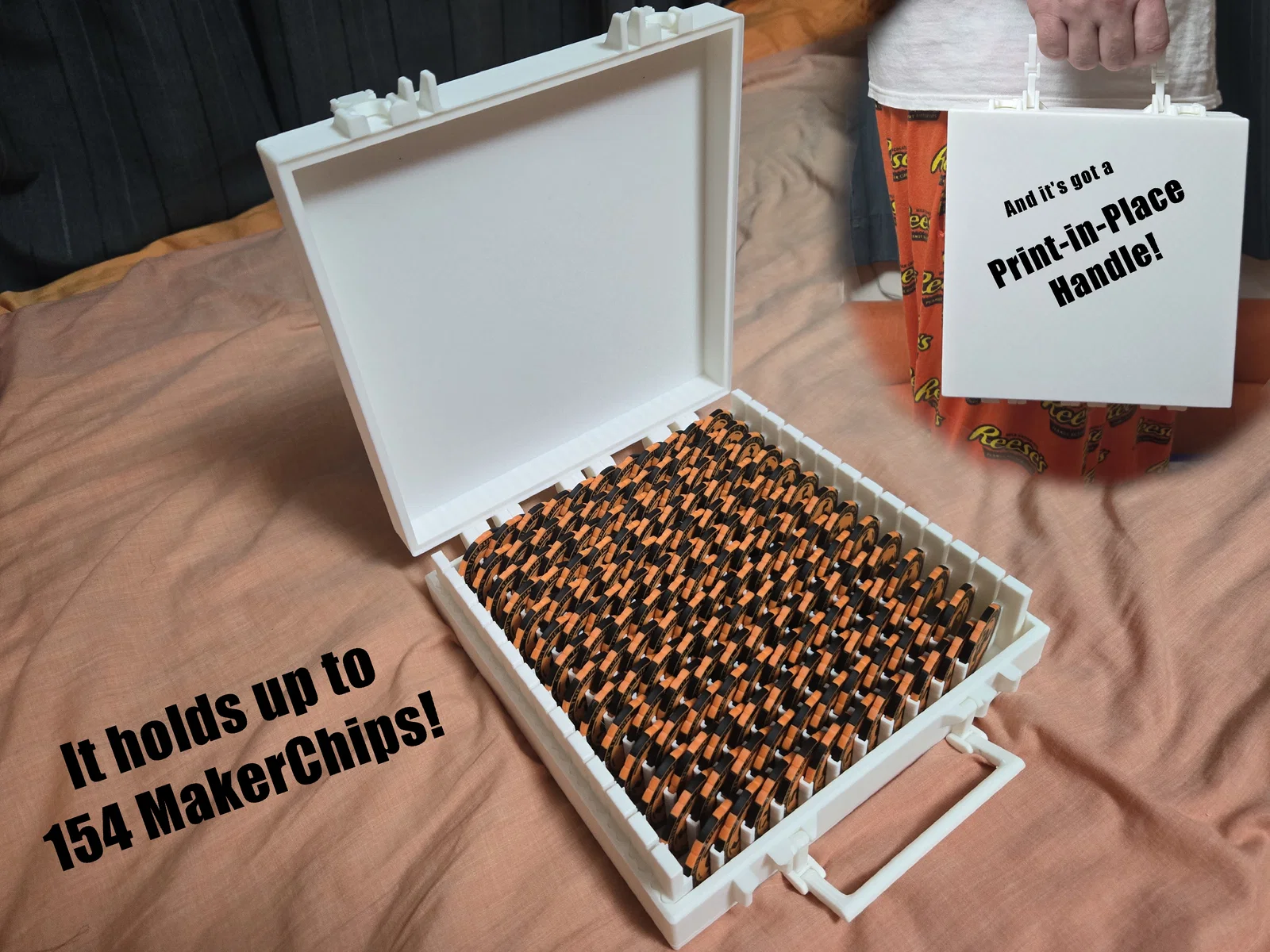

Giống như cái Pokemon Coin Case mà mình chỉnh sửa để làm ra mẫu này, cái hộp này được thiết kế để chứa được nhiều Chip nhất có thể nhưng vẫn chừa đủ khoảng cách giữa các Chip để nhìn lướt qua là thấy ngay. Cái này đặc biệt tiện khi đem MakerChips đi trao đổi ở sự kiện; tối đa 154 cái có thể được đổi với Chip của các Maker khác theo cách mà Chip của bạn không bị những cái khác đè lên, lỡ bạn muốn tìm lại chúng về sau trong sự kiện.

Lưu ý: mẫu này làm riêng cho Chip dày 3mm; mấy Chip đời cũ dày 3.5mm có thể sẽ không vừa đúng.

Các tính năng khác gồm có:

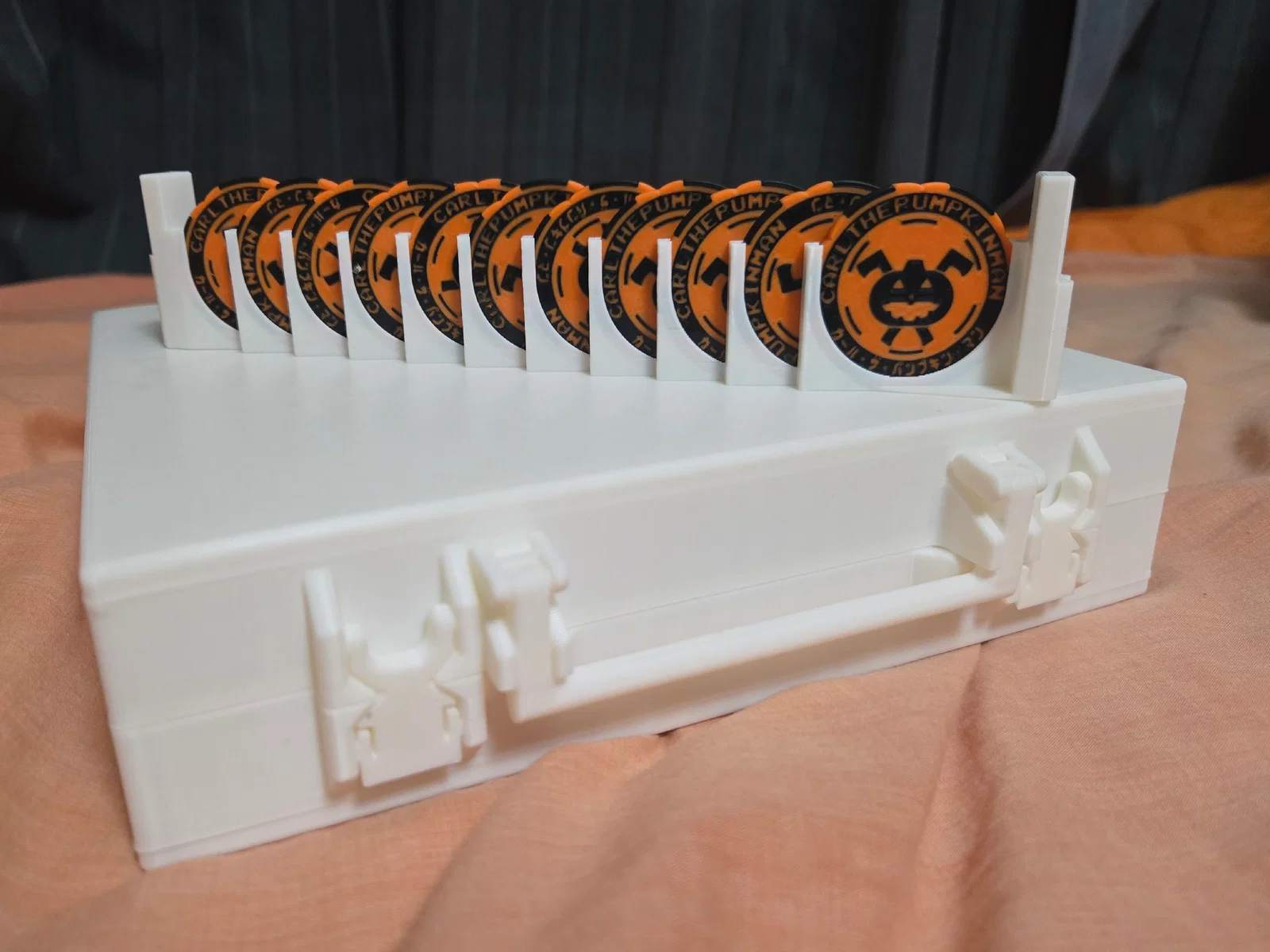

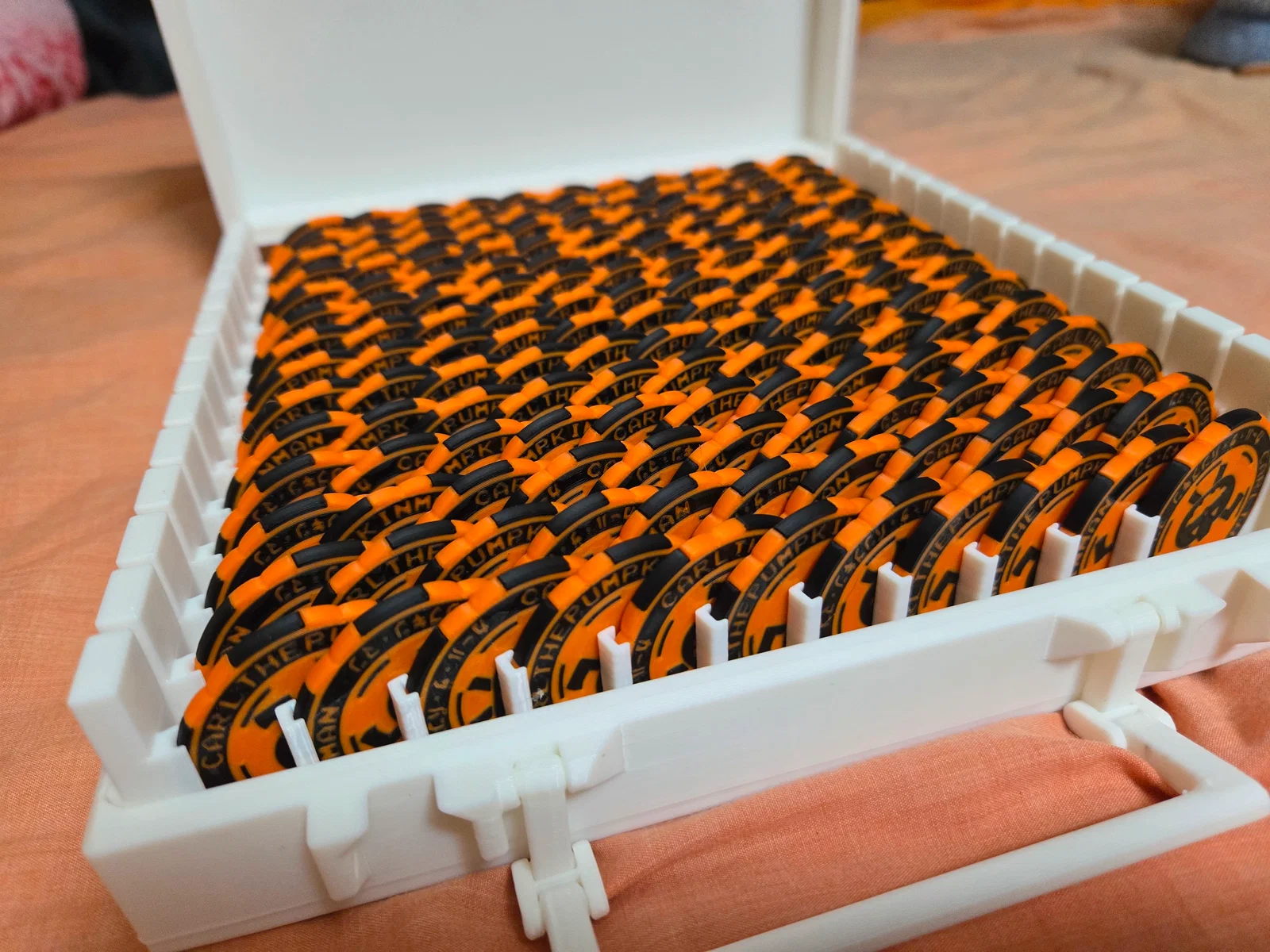

• 14 khay (Holders) tháo rời, mỗi khay chứa tối đa 11 Chip

• Ngàm kẹp đàn hồi (compliant grippers) giúp Chip không rơi ra khỏi khay

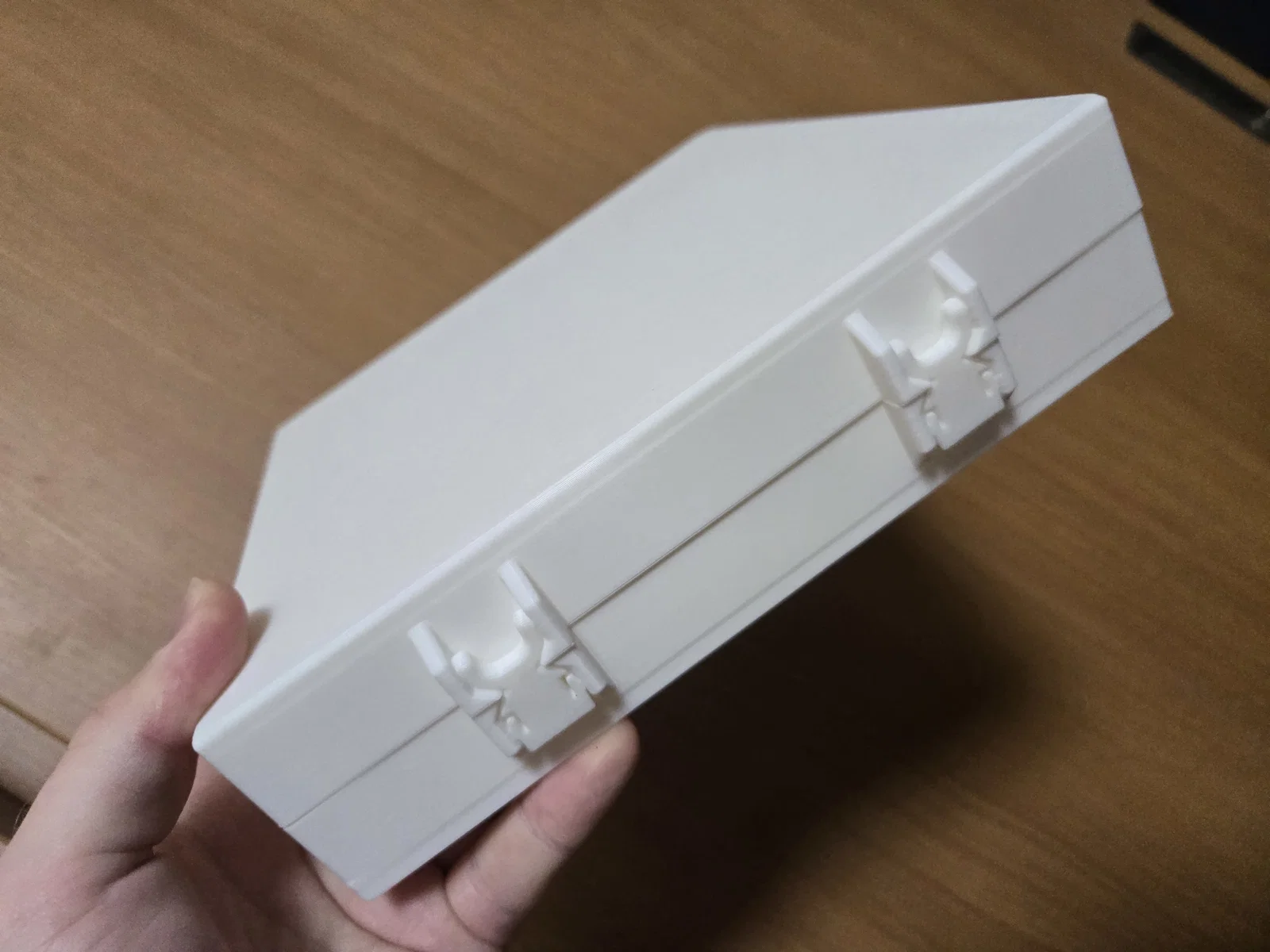

• Chốt gài kiểu cánh bướm (butterfly-style latches) giữ Chip an toàn bên trong khi không dùng

• Bản lề xoay 180 độ

• Tay xách Print-in-Place đủ chắc để xách nguyên một hộp đầy Chip (cũng có bản không tay xách)

Parts List

Files:

• HandleMakerChipCaseSTEP.STEP - File STEP chứa một cái hộp đầy khay, kèm tay xách

• HandleMakerChipCase3mf.3mf - File 3mf chứa toàn bộ setting mình đã dùng để in hộp bản có tay xách

• HandlelessMakerChipCaseSTEP.STEP - File STEP chứa một cái hộp đầy khay, không kèm tay xách

• HandlelessMakerChipCase3mf.3mf - File 3mf chứa toàn bộ setting mình đã dùng để in hộp bản không tay xách

Printed Parts:

Special Print Instructions:

Cả hai phiên bản của hộp dùng đúng cùng một bộ file để in; chỉ khác phần Bottom.

• Top - Nắp trên của hộp

• Bottom - Phần đáy của hộp (đây là phần có tay xách gắn vào nếu bạn in bản có Handle)

• Latches x2 - 2 cái kẹp để giữ hộp đóng lại

• Holders x14 - Tất cả là một khối lớn, nhưng bạn cứ thoải mái Split to Objects để in nhiều màu nếu muốn. Đây là phần giữ các Chip vật lý

Assembly

Intro:

Mẫu này hoàn toàn không cần keo, mọi phần đều ráp bằng lực ép–có thể sẽ hơi cần dùng lực để bấm khớp vào, nhưng khi đã vào rồi thì khó mà bung ra lắm!

Instructions:

Check the image gallery above for gifs that show some of the more complicated assembly processes.

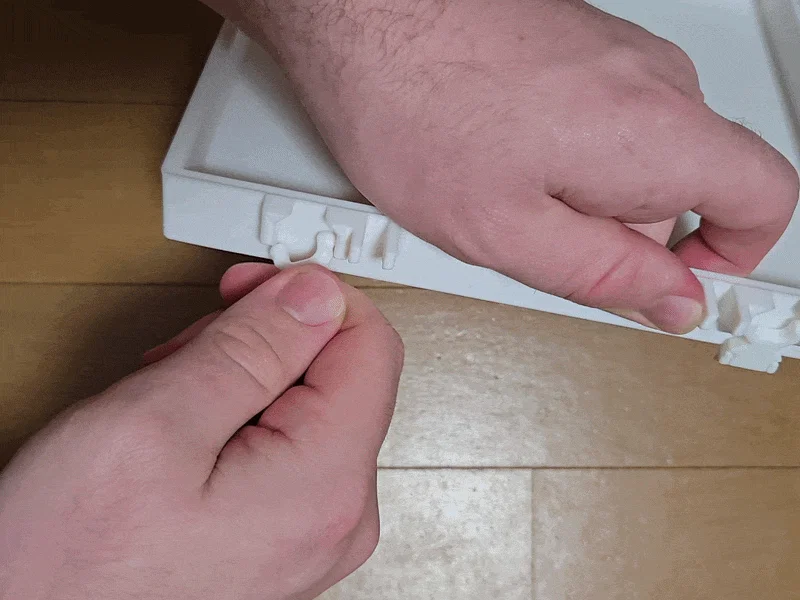

1. Gắn 2 cái Latches vào vị trí ở mặt trước của phần Top. Nhớ canh đúng chiều–khi đóng hộp lại, bạn phải dễ luồn ngón tay xuống dưới để gạt chốt ra. Nếu lắp sai thì cứ bẩy ra rồi lắp ngược lại.

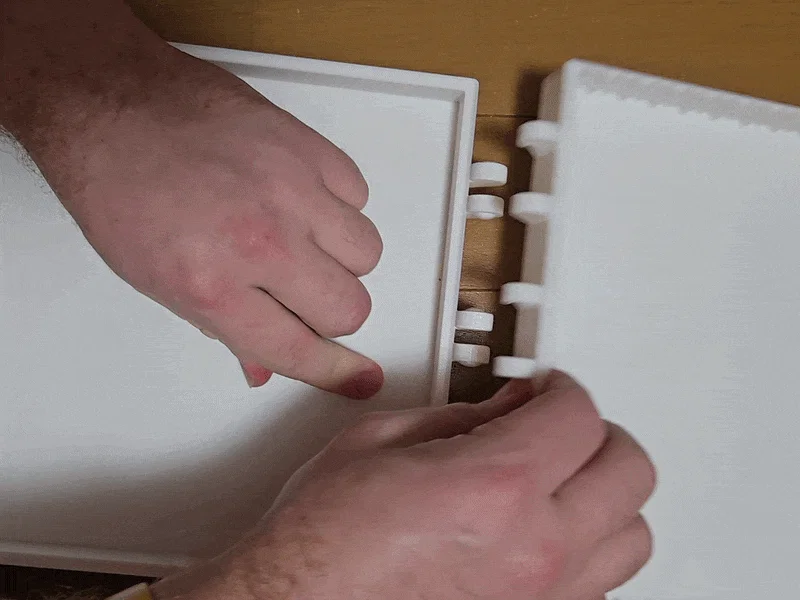

2. Đặt Top và Bottom cạnh nhau sao cho cả hai đều hướng mặt mở lên trên. Sau đó, đưa phần bản lề (hinges) của Bottom chụp lên phần bản lề của Top, rồi ấn mạnh xuống để bấm khớp vào nhau.

   Trượt đủ 14 cái Holders vào các rãnh của chúng trong phần Bottom.

3. Đóng Top lại, gài chốt (latch) cho kín, và gập Handle lên để nó nằm vừa vào các khe trên Top, nếu bạn in bản có Handle.

4. Mở ra thì làm ngược lại, và xong! Chúc MakerChips của bạn lúc nào cũng an toàn.

Conclusion:

Tới đây là hết rồi! Cảm ơn bạn đã đọc phần mô tả của mình; nếu bạn quyết định in mẫu này, mình rất muốn thấy bạn đăng hình với cả đống Chip luôn!

Và tất nhiên, nếu gặp mình ngoài đời thì cứ mạnh dạn xin mình một cái nha. Năm nay mình sẽ có mặt ở JRRF, và hy vọng sẽ còn tham gia nhiều sự kiện khác trong tương lai!
