WIND CHIME « Feng Shui »

Chủ đề chuông gió thiệt sự mở ra cả tá khả năng...

Mình đã chăm chút kỹ cho từng chi tiết của bộ chuông gió: cái đế/giá treo, các ống chuông (chimes), cái gõ (clapper) và miếng cánh (sail). Mình muốn thêm một chút texture nhẹ nhàng cho mấy phần này.

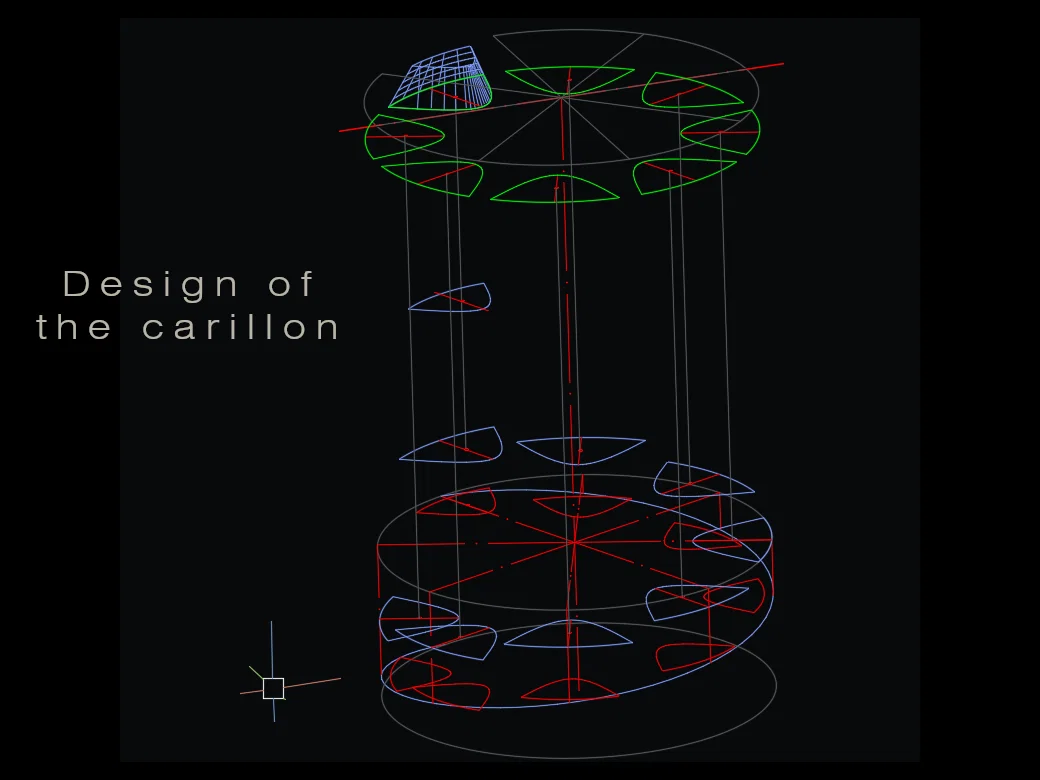

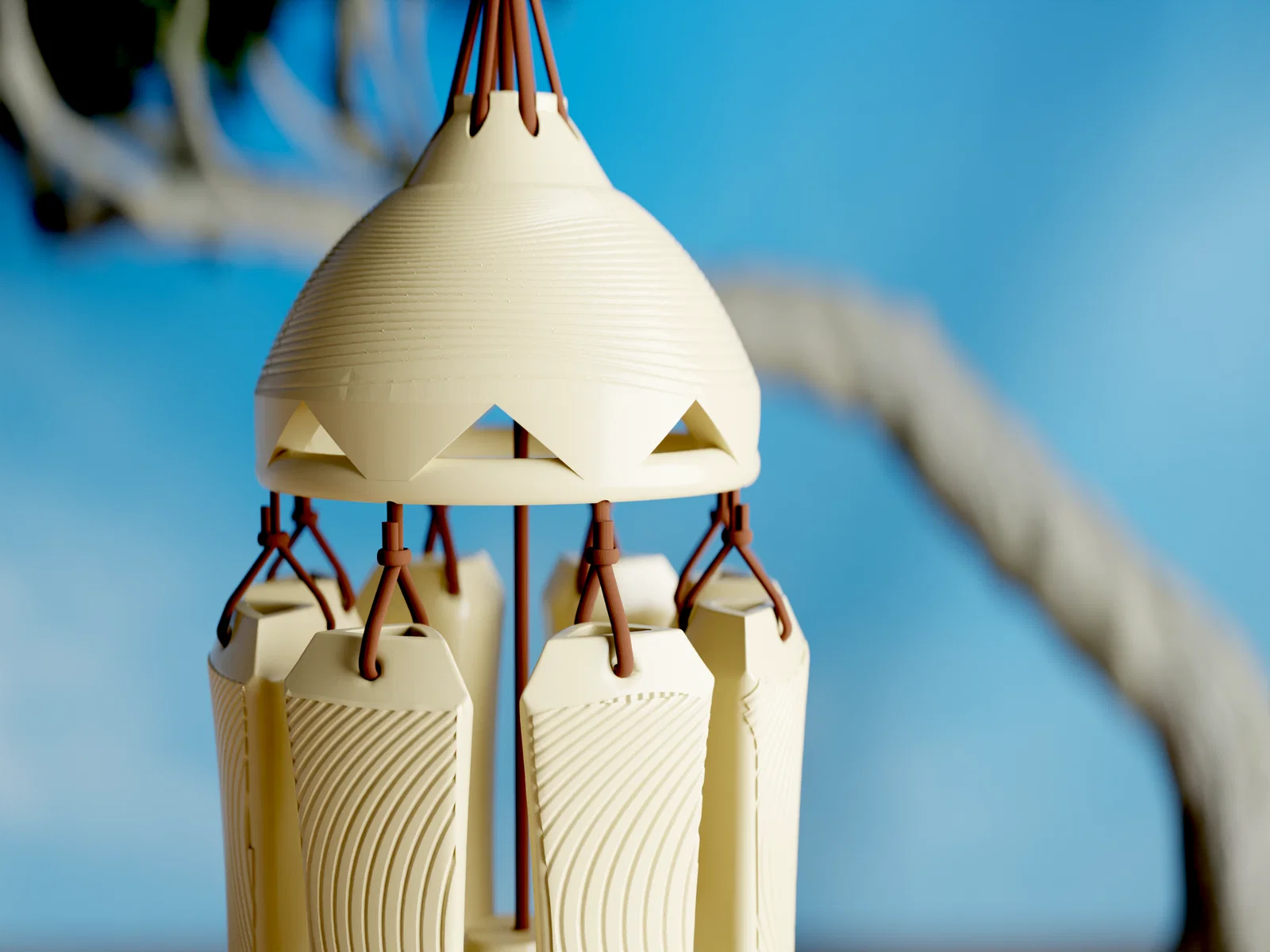

Mình thiết kế phần giá treo dạng vòm (dome) cho lạ mắt, nơi các sợi dây của chuông gió sẽ được luồn qua.

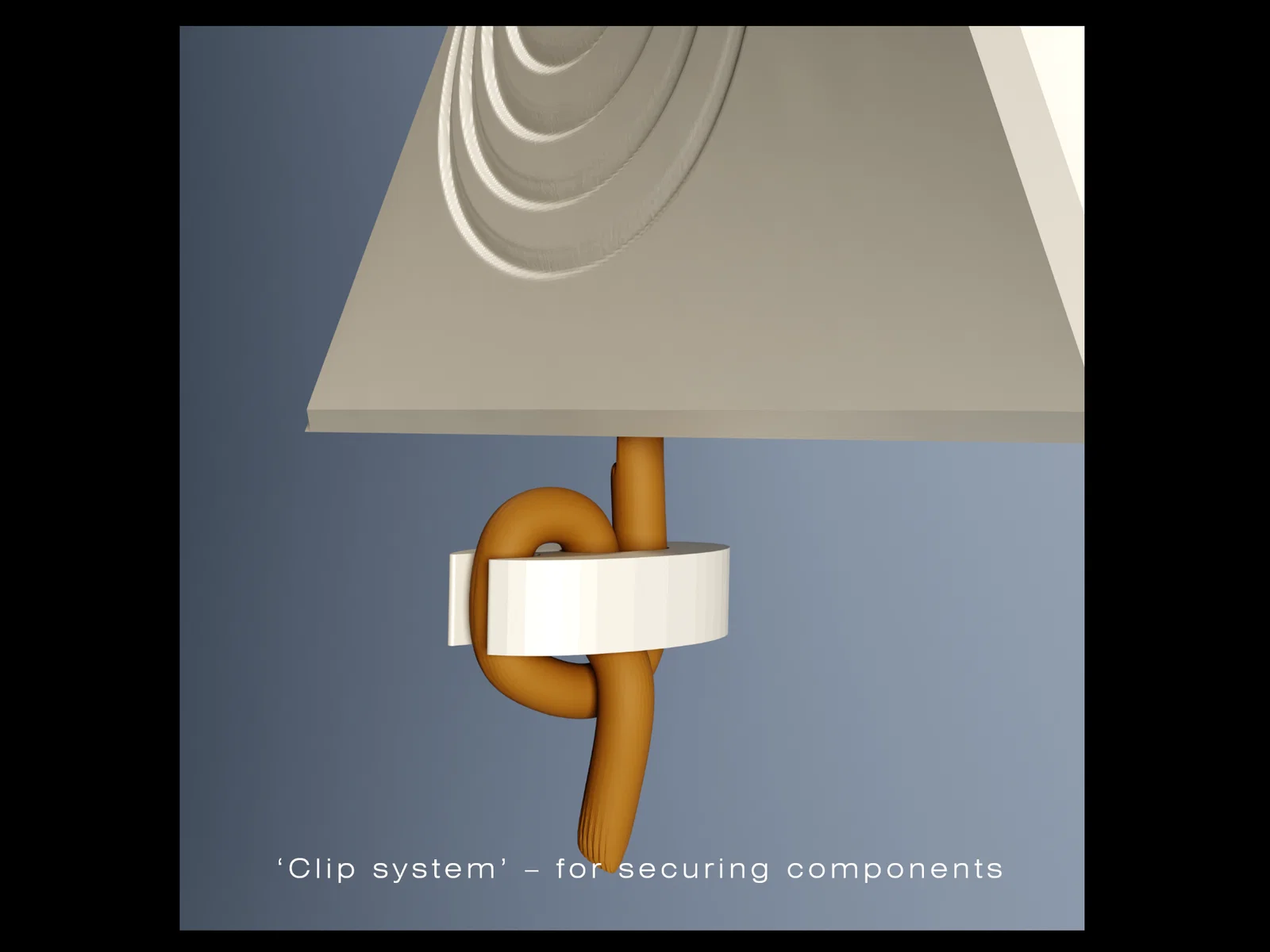

Mình cũng thêm các clip (cột vào dây), dùng như điểm chặn cho từng bộ phận.

Sau khi lắp xong, chuông gió cao khoảng 44 cm.

Đặc điểm:

• Giá treo dạng vòm (dome) có “cable grommets” để luồn dây cho phần giá.

• Các chi tiết có texture.

• Có kèm clip đặc biệt để cố định các chi tiết trên dây.

• Cả bộ được in không cần support.

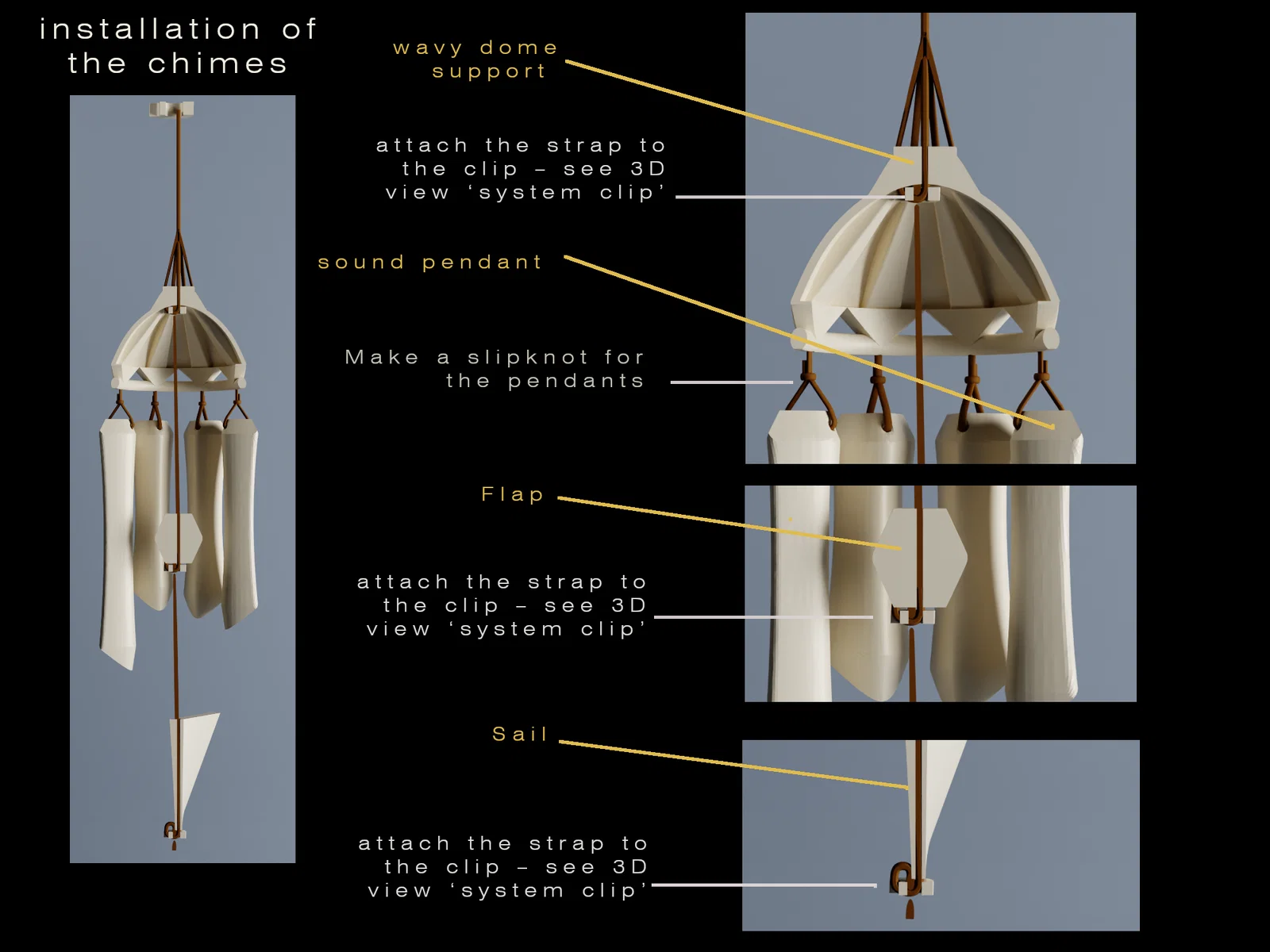

Lắp ráp: Làm theo các hình 3D và hình cắt lớp (cross-sections) trong ảnh. Khuyến nghị: dùng dây/liên kết (links) đường kính tối đa 3 mm cho các lỗ 3 mm.

Phong cách: Mình khuyên dùng dây có kiểu “hemp” (giống sợi gai) hoặc tạo tương phản mạnh giữa dây và các chi tiết chuông; các lỗ trên chuông đều đường kính 3 mm.

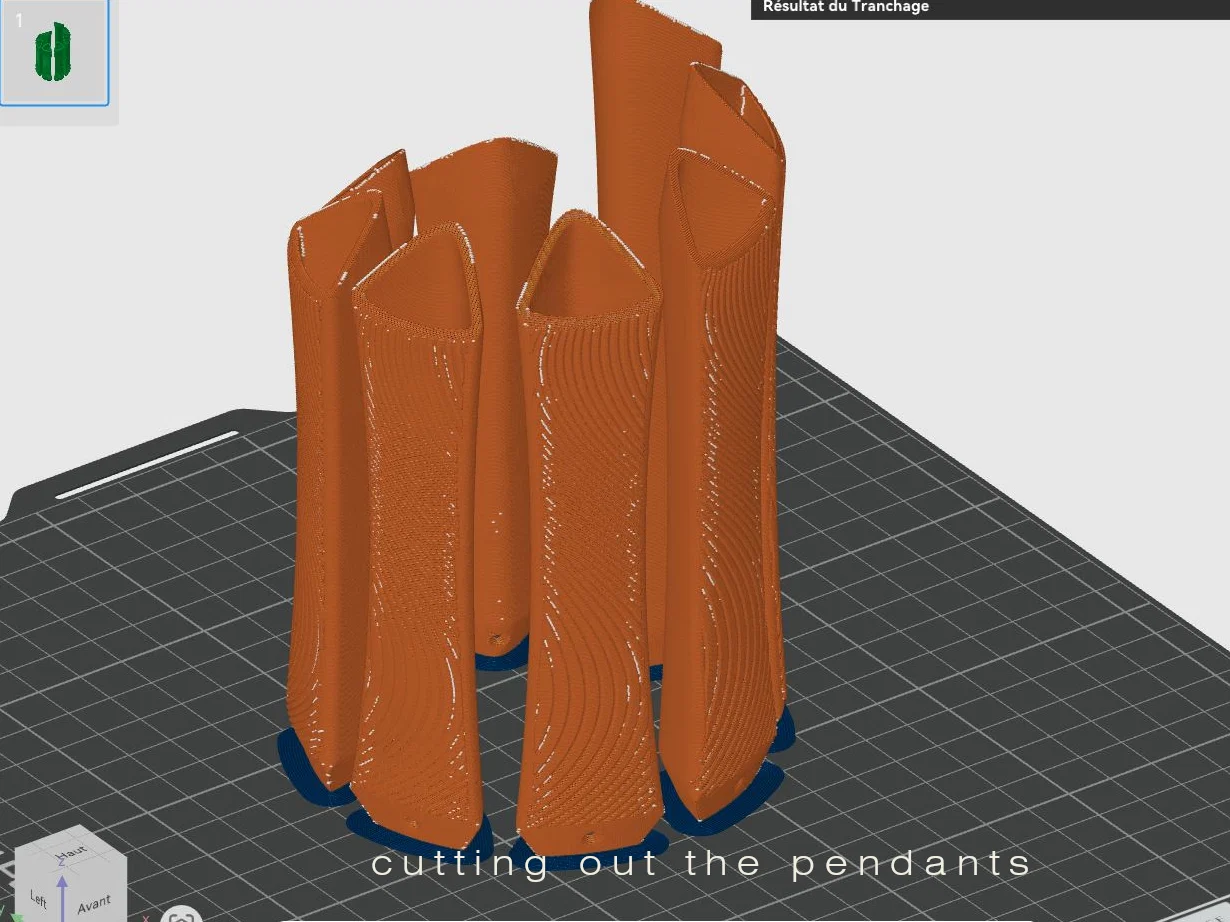

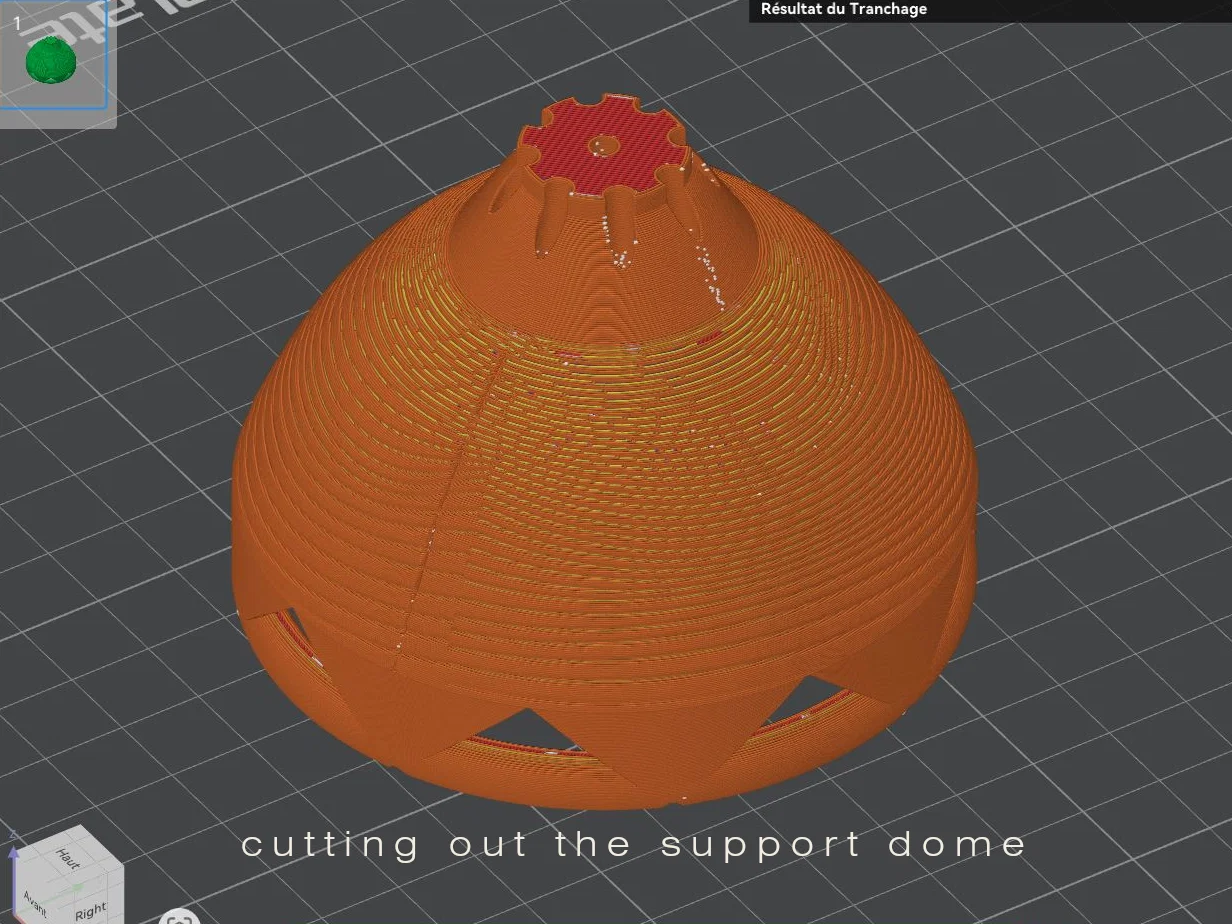

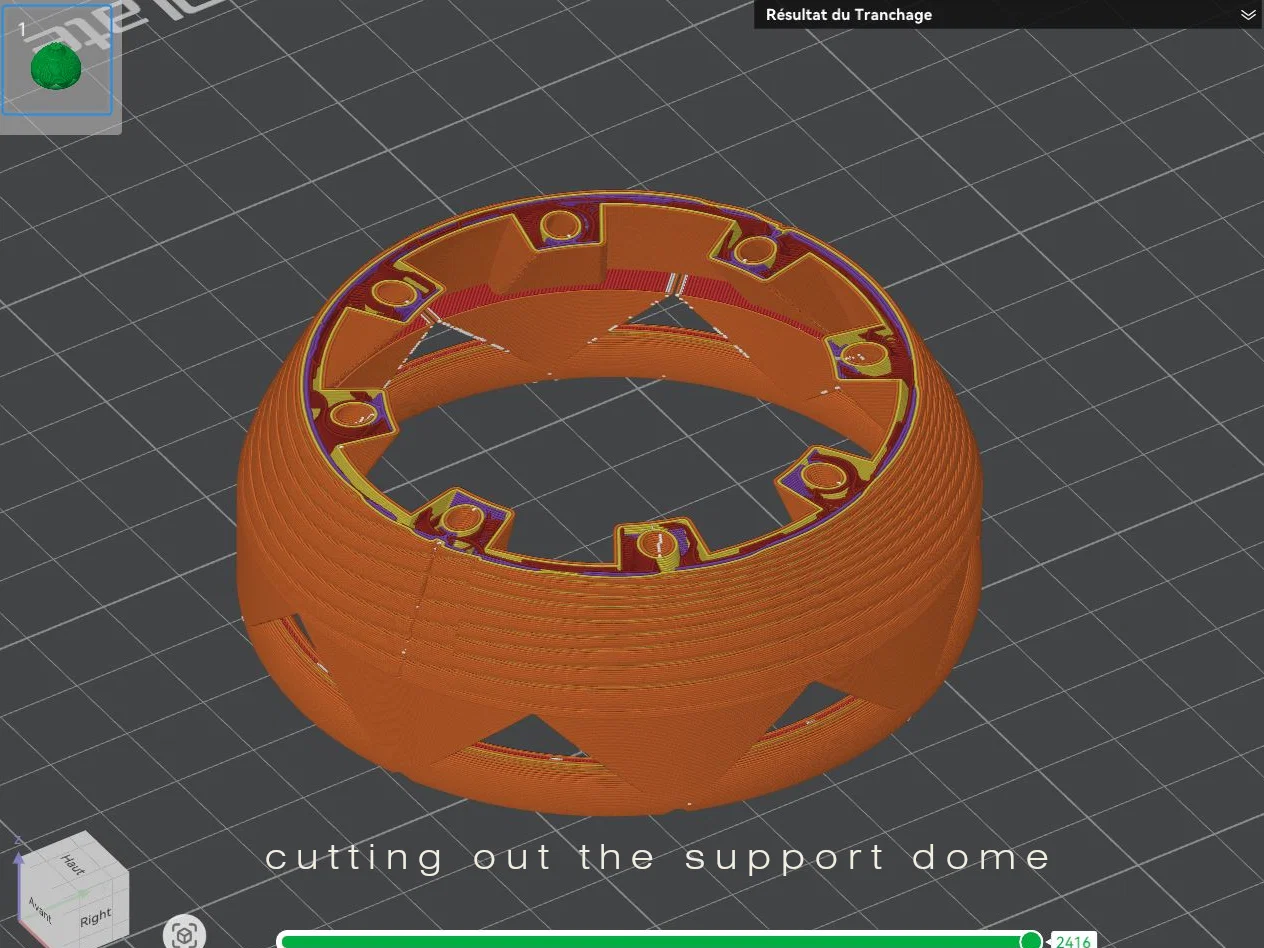

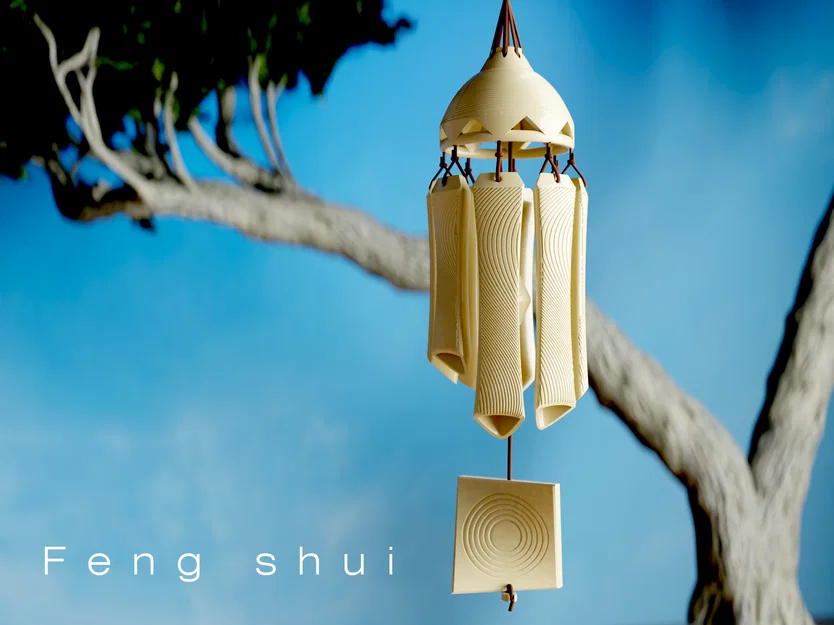

“Các ảnh render trình bày là hình dựng bằng máy tính, nhưng bản in đã được mô phỏng trong slicer để đảm bảo ra kết quả ổn. Kinh nghiệm làm nhiều mẫu giúp mình đánh giá được là nếu làm theo khuyến nghị setting thì in sẽ đẹp. Bạn có thể xem ảnh mô phỏng slicing trong phần ảnh. Có gì thắc mắc, mình sẵn sàng hỗ trợ qua tin nhắn của Printables.”

Chúc bạn in vui!

PRINTING: Đây chỉ là setting khuyến nghị – In không cần support

Sound pendants

Settings:

- Layer height: 0.3 mm

- Nozzle size: 0.6 mm

- Line width: 0.62 mm

- Walls: 2

- Top layer thickness: 3 layers / Bottom layer thickness: 3 layers

- Fill 8% gyroid

- Print speed 60 mm/s

- Khuyến nghị mạnh: outer rim 6 mm.

---------------

Wavy dome support

Settings:

- Layer thickness 0.2 mm

- Nozzle size 0.4 mm

- Line width 0.42 mm

- Walls: 2

- Top thickness = 3 layers / bottom: 3 layers

- Infill 10% gyroid

- Print speed 60 mm/s

---------------

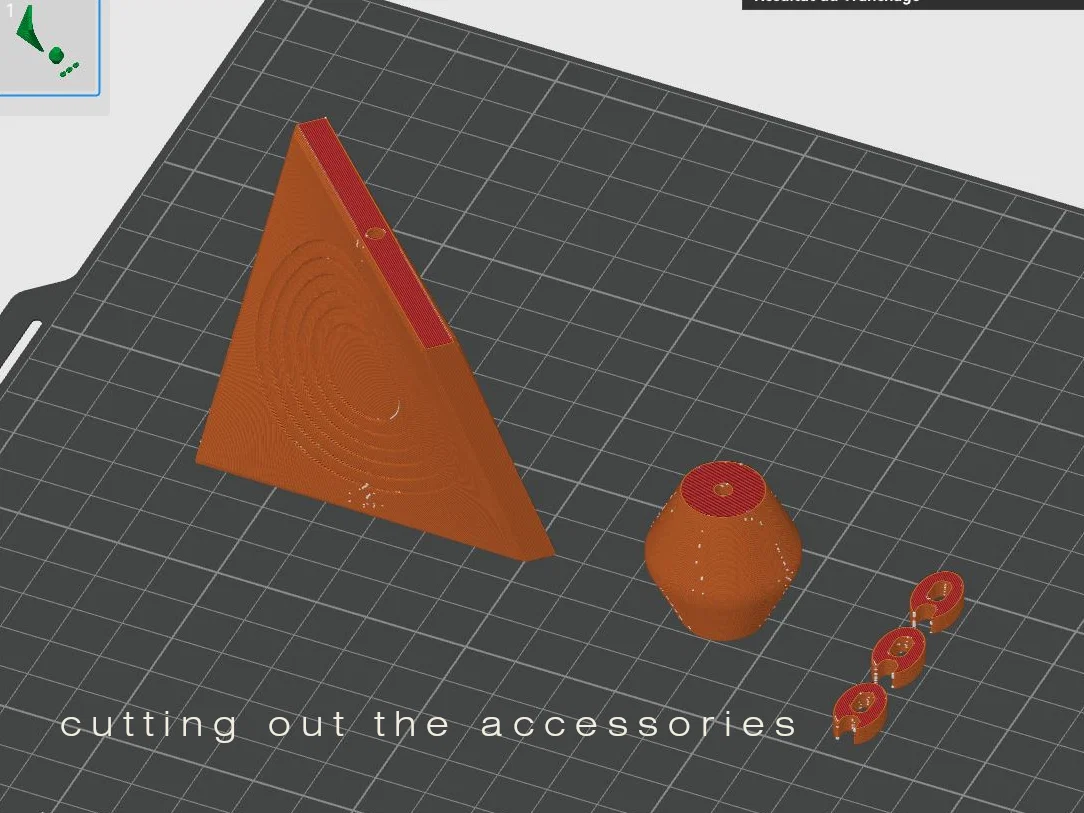

Accessories: Sail, Flap and clips

Settings:

- Layer 0.2 mm

- Nozzle size 0.4 mm

- Line width 0.42 mm

- Walls: 2

- Top layer thickness = 3 layers / bottom: 3 layers

- Infill 20% gyroid – Các phần này cần có trọng lượng (nặng hơn)

- Print speed 60 mm/s

FRANCAIS

Chủ đề chuông gió thiệt sự mở ra cả tá khả năng...

Mình đã cố gắng chăm chút kỹ cho từng phần của chuông gió: giá/đế, các pendants tạo âm (sound pendants), cái gõ (battant/clapper) và miếng cánh (voile/sail). Mình muốn thêm một chút texture nhẹ cho các chi tiết này.

Mình nghĩ ra phần giá dạng vòm (dome) để tạo nét độc đáo, nơi các sợi dây của chuông gió được đưa vào/luồn qua.

Mình cũng nghĩ tới việc thêm các clip (thắt vào dây), đóng vai trò như điểm chặn cho các bộ phận khác nhau.

Sau khi lắp xong, chuông gió cao khoảng 44 cm.

Điểm nổi bật:

• Giá vòm (dome) có “passe-câbles/cable grommets” để luồn dây cho phần giá.

• Chi tiết có texture.

• Có clip riêng để giữ các bộ phận trên dây.

• In toàn bộ không cần support.

Lắp ráp: Cứ xem theo các góc nhìn 3D và hình cắt trong ảnh. Khuyến nghị: dùng dây/liên kết đường kính tối đa 3 mm cho các lỗ 3 mm.

Style: Mình khuyên dùng dây có vẻ ngoài kiểu “chanvre/hemp” hoặc tạo tương phản rõ giữa dây và các chi tiết chuông; các lỗ của chuông đều đường kính 3 mm.

« Các ảnh render trình bày là ảnh dựng, nhưng bản in đã được mô phỏng trong slicer để đảm bảo kết quả ổn. Nhờ làm nhiều mẫu nên mình có thể xác định được là nếu dùng đúng khuyến nghị setting thì in sẽ thuyết phục. Bạn có thể tìm ảnh mô phỏng slicing trong phần ảnh. Nếu có câu hỏi, mình luôn sẵn sàng hỗ trợ qua tin nhắn Printables »

In ngon lành nha!

IMPRESSION: Đây chỉ là gợi ý setting – In toàn bộ không cần support

Sound pendants

Réglages:
- couche 0,3 mm
- Taille de la buse 0.6 mm
- Largeur de ligne 0.62 mm
- Parois : 2
- Epaisseur du dessus = 3 couches /dessous: 3 couches

- remplissage 8 % gyroïde

- Vitesse d'impression 60 mm/s

- Bordure extérieure 6 mm vivement conseillée.

---------------

Wavy dome support

Réglages:
- couche 0,2 mm
- Taille de la buse 0.4 mm
- Largeur de ligne 0.42 mm
- Parois : 2
- Epaisseur du dessus = 3 couches /dessous: 3 couches

- remplissage 10 % gyroïde

- Vitesse d'impression 60 mm/s

---------------

Acessories : Sail, Flap and clips

Réglages:
- couche 0,2 mm
- Taille de la buse 0.4 mm
- Largeur de ligne 0.42 mm
- Parois : 2
- Epaisseur du dessus = 3 couches /dessous: 3 couches

- remplissage 20 % gyroïde – Các phần này cần được làm nặng hơn

- Vitesse d'impression 60 mm/s
