Hộp đo góc cho quả dọi (plumb bob) / Winkelmessgerät für Senklot

English

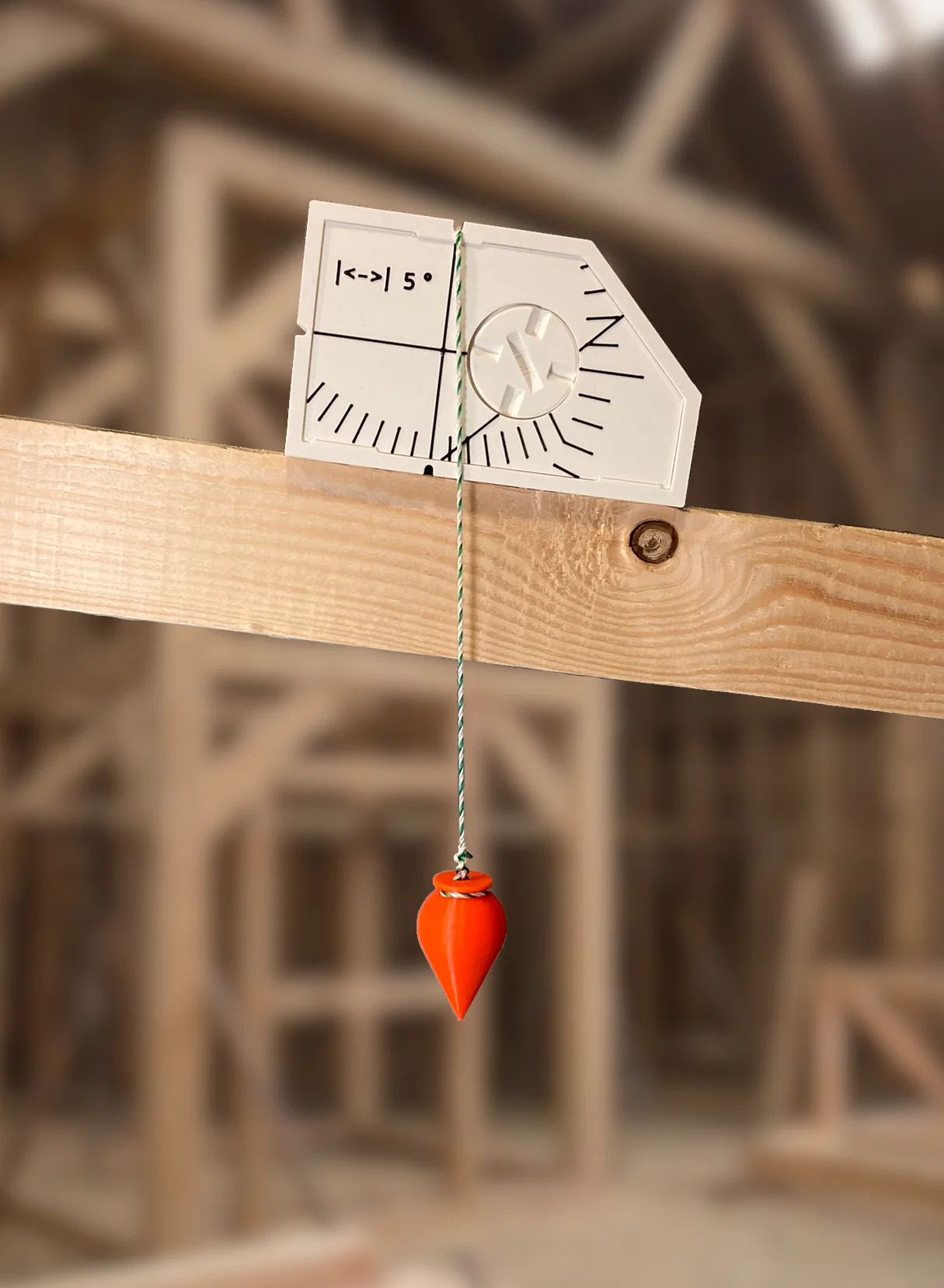

Hộp này được thiết kế để đo góc, đồng thời là nơi cất gọn một quả dọi (plumb bob).

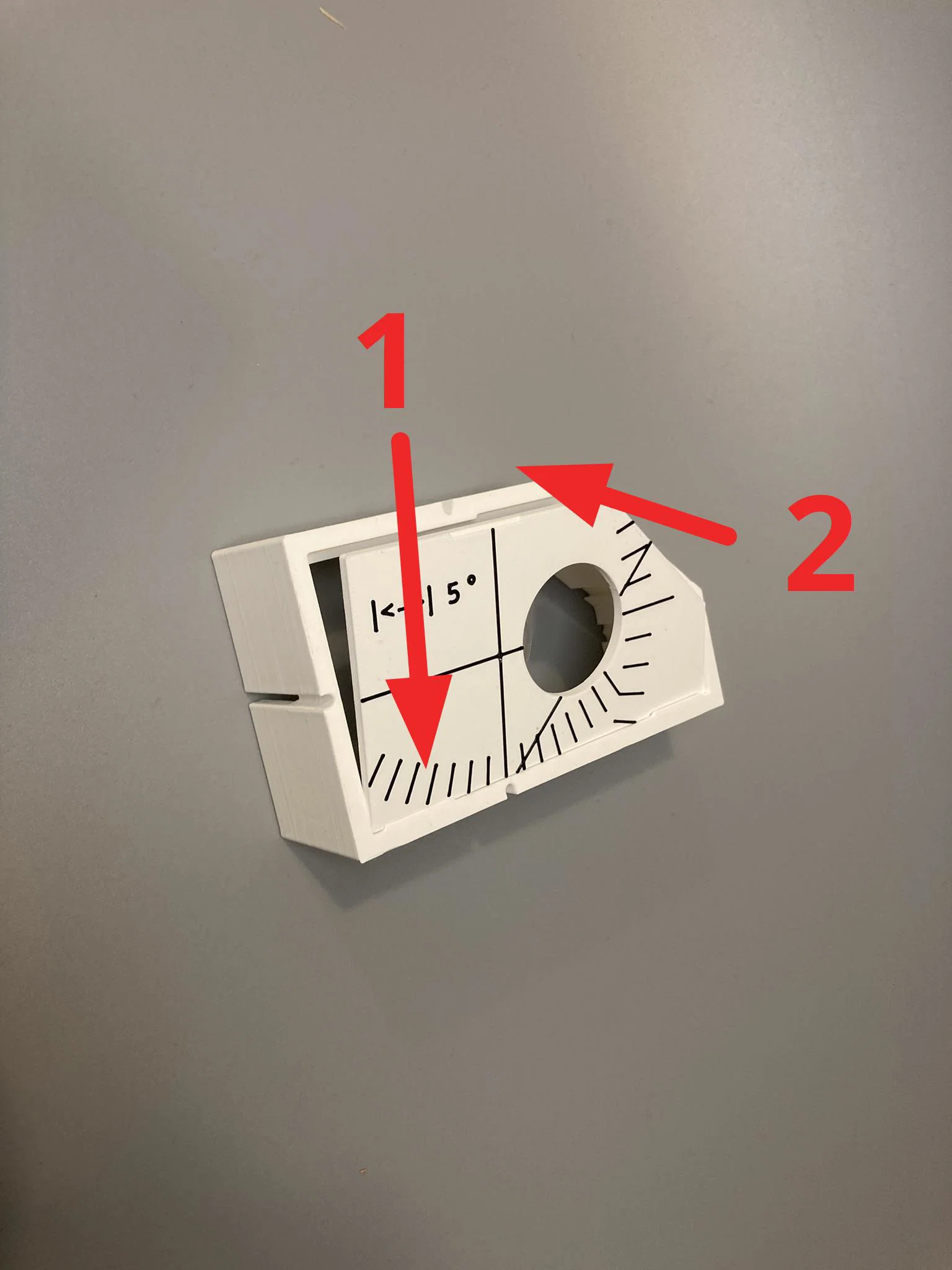

Mặt trước có các đường hướng dẫn góc theo bước 5°, giúp đo hoặc chuyển góc trực tiếp ngay tại hiện trường.

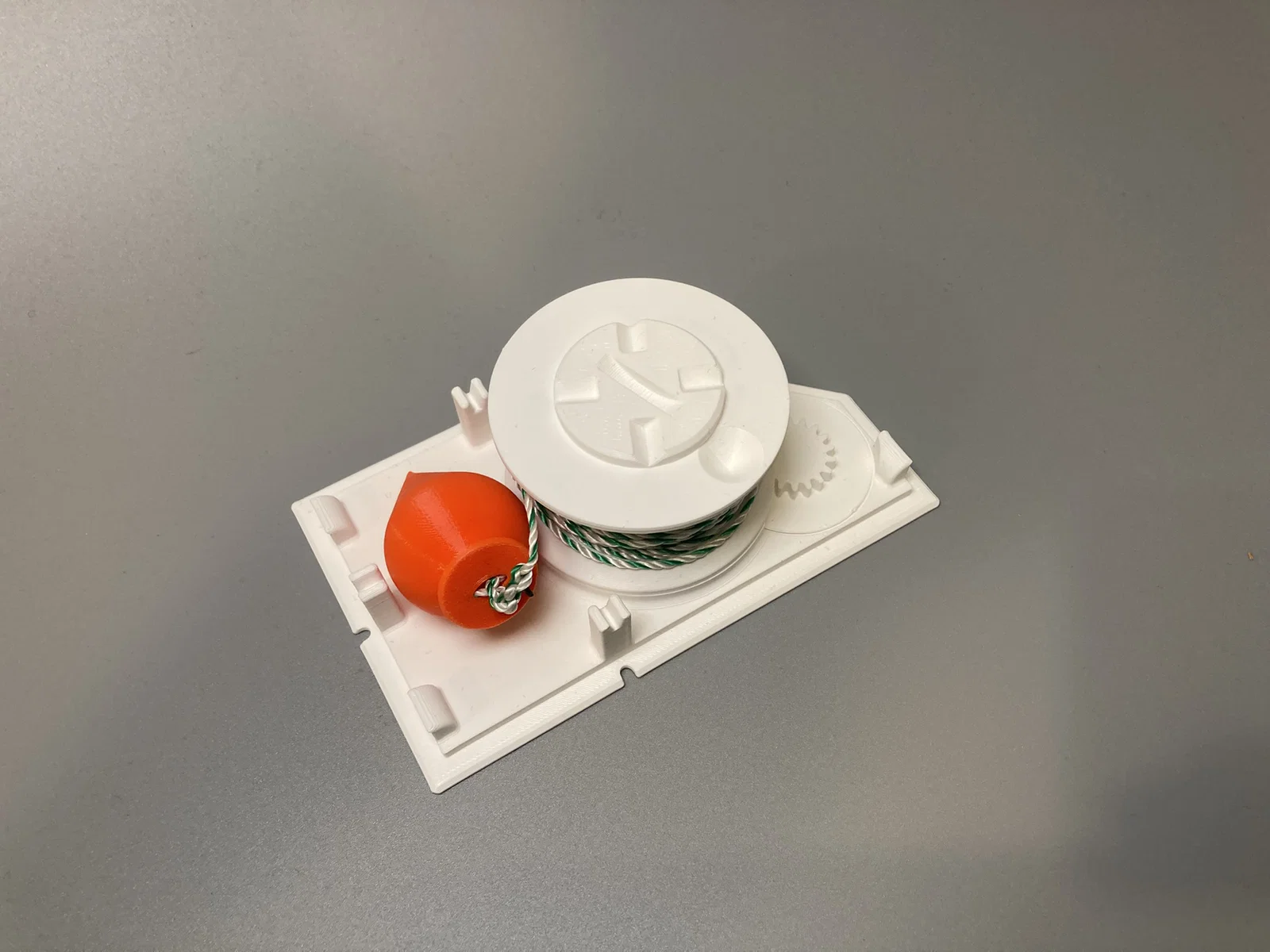

Bên trong có thể quấn khoảng 10 mét dây đường kính 1,3 mm lên spool.

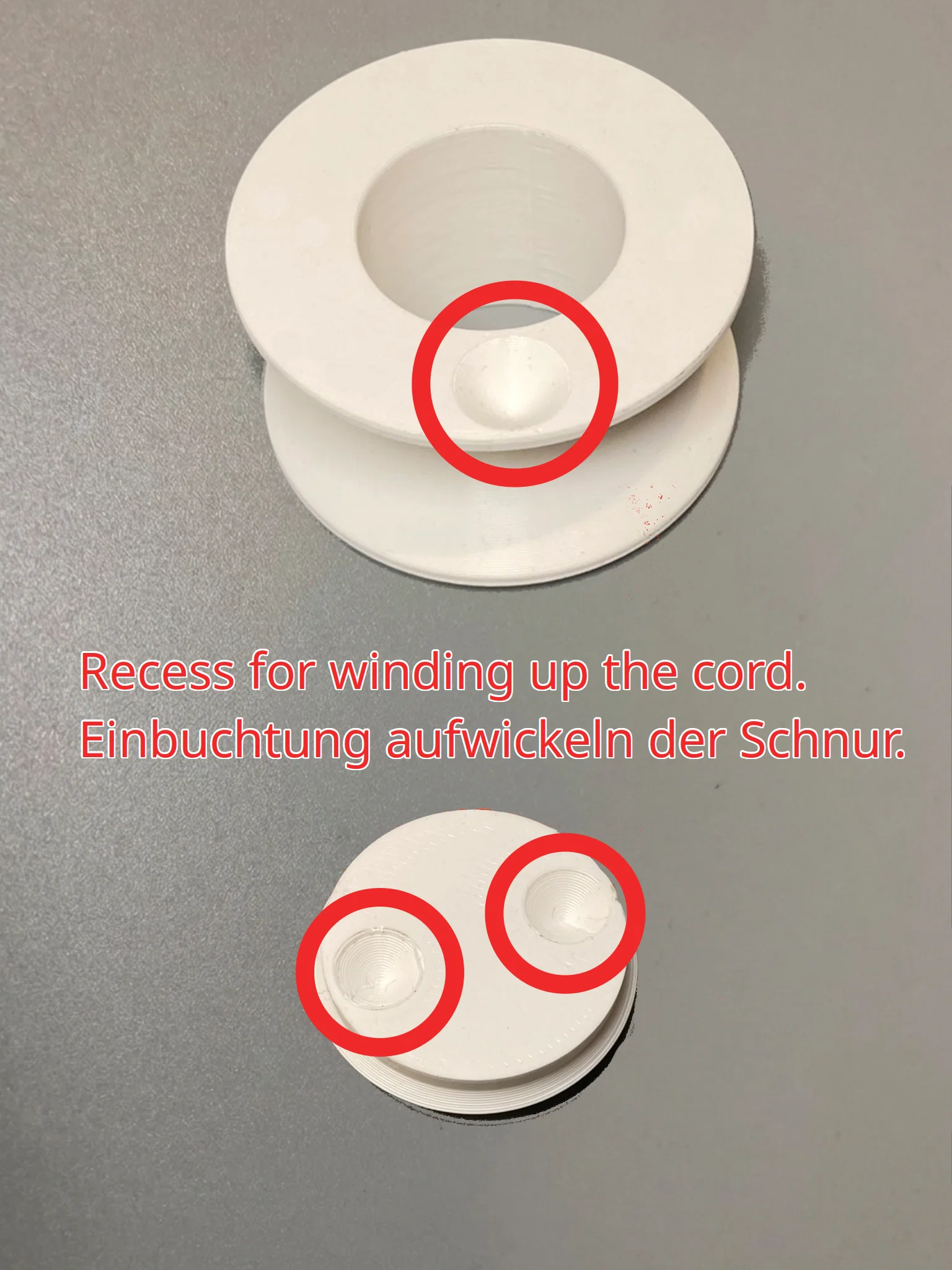

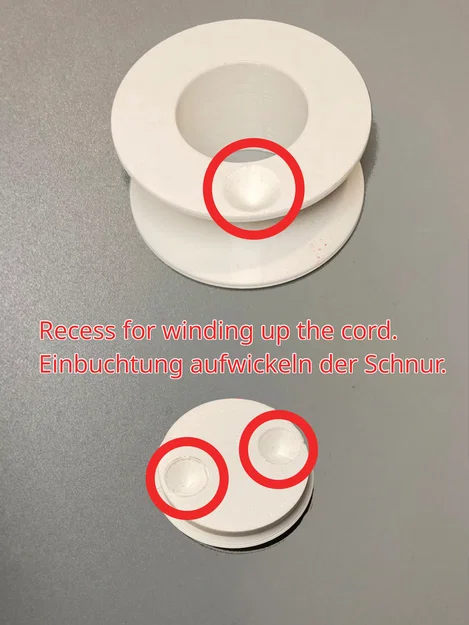

Các rãnh để ngón tay giúp việc cuốn lại dây dễ hơn.
Spool cũng có thể được cuốn lại khi hộp đang đóng bằng cách dùng bánh xe ở mặt sau.

Một con ốc khóa cho phép kẹp spool lại, tránh để dây tự tuột ra ngoài ngoài ý muốn khi mang đi hoặc trong lúc sử dụng.

Mình đã làm sẵn một mẫu plumb bob phù hợp:

Deutsch

Hộp đo góc tích hợp hệ thống cất giữ quả dọi (plumb bob)

Hộp này dùng để đo góc, đồng thời cất giữ một quả dọi trong một dụng cụ nhỏ gọn.

Ở mặt trước có các vạch góc cách nhau 5°, nên có thể đo hoặc chuyển góc ngay tại chỗ rất tiện.

Bên trong có thể quấn khoảng 10 mét dây đường kính 1,3 mm.

Các hõm/rãnh giúp việc cuốn lại dây dễ dàng hơn.
Spool cũng có thể cuốn lại khi hộp đang đóng thông qua bánh xe ở mặt sau.

Dùng con ốc có thể kẹp chặt spool để dây không bị tự bung ra ngoài trong lúc vận chuyển hoặc sử dụng.

Mình đã tạo sẵn một mẫu quả dọi (plumb bob) phù hợp:

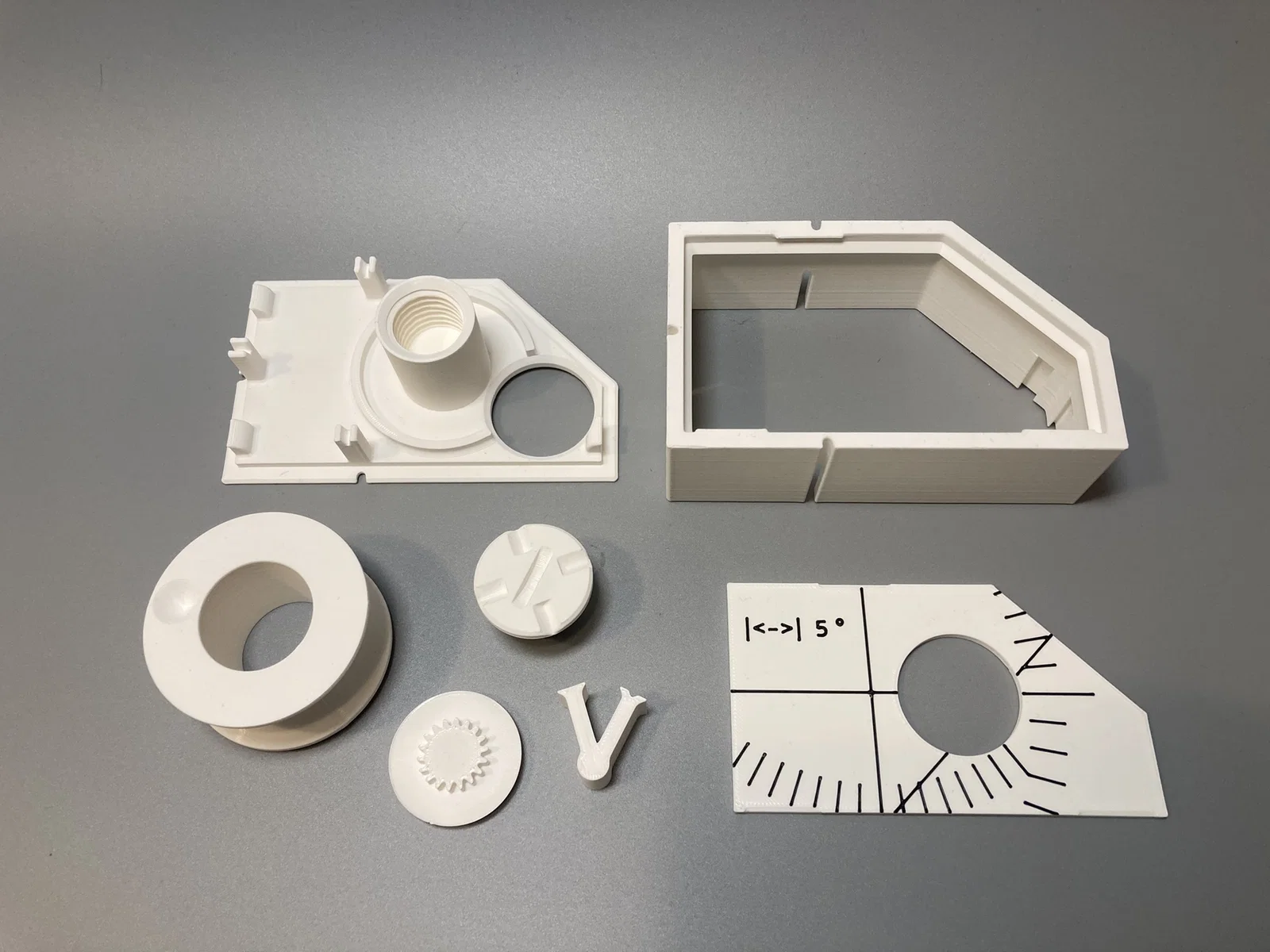

Assembly:

Print orientation:

Credits:

Thiết kế với sự hỗ trợ của FreeCAD, có được nhờ những đóng góp tận tâm từ cộng đồng.

https://www.freecad.org/
