Ngàm gắn VESA và chân đế cho iPad (thế hệ 7)

Tác giả Unipasserby97_194833

Lượt tải
2
Lượt coi
58

File 9 1,9 MB

  • Jaw_1778667350.stlSTL · 32,1 KB
  • Body_1778667351.stlSTL · 327,5 KB
  • Outside_Hinge_1778667352.stlSTL · 77,4 KB
  • Inside_Hinge_1778667353.stlSTL · 54,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Changelog:

  • 5/12/26 - Phần Base đã được cập nhật thành dạng vỏ rỗng (hollow shell), và bản lề VESA (VESA Hinge) được thêm gân tăng cứng (ribbing)

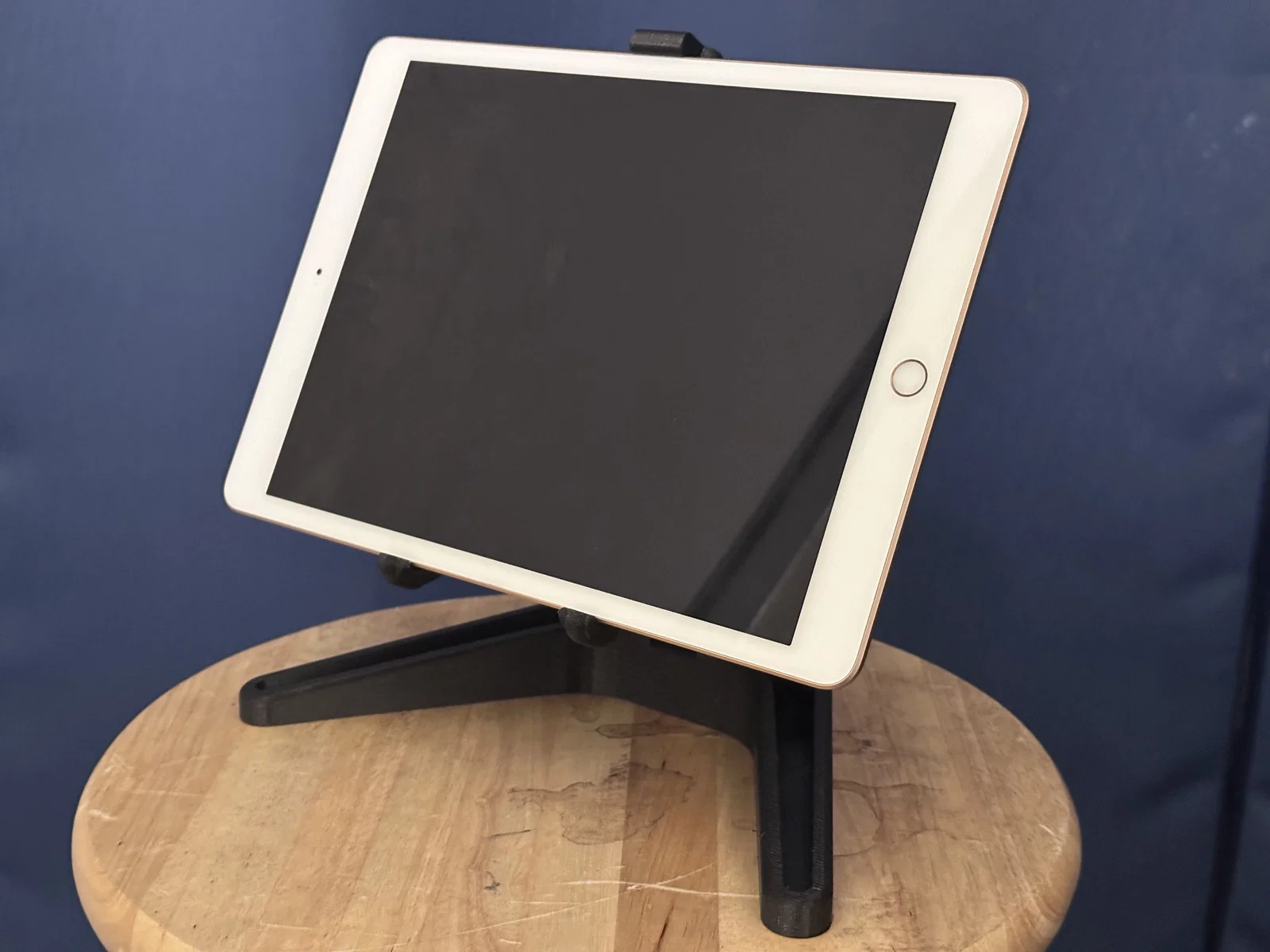

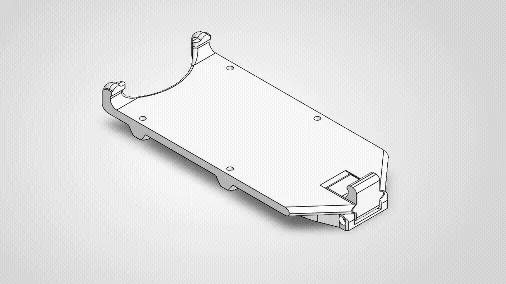

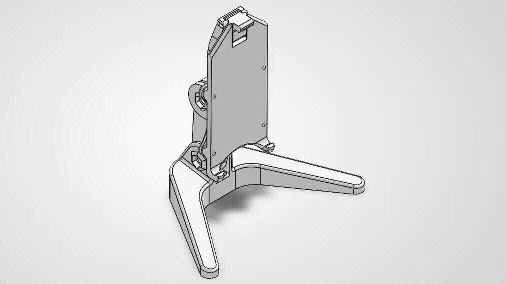

Một bộ ngàm (bracket) và chân đế (stand) gắn VESA cho tablet iPad gen 7. iPad được khóa vào vị trí bằng cơ cấu chốt over-center latch, và ngàm có thể gắn lên mọi plate VESA tiêu chuẩn 75mm x 75mm. Ngoài ra mình cũng làm thêm một chân đế gập nhỏ đi kèm.

Ghi chú khi in (Printing Notes)

  • Phần Bracket Body nên in nằm nghiêng (in on its side) và có supports. Dùng brim dày (~20mm) sẽ giúp bám bàn tốt và hạn chế cong vênh (warping).

  • Phần Stand Base có diện tích mặt đáy rất lớn, có lẽ sẽ có lợi nếu thêm brim (nếu bạn sắp xếp vừa). Tuy nhiên nó chiếm gần như hết thể tích in trên máy MK3S+ của mình.

BOM

(HSHC - Hex Socket Head Cap, HSFHC - Hex Socket Flat Head Countersunk)

Bracket:

  • 4x vít M3 x 12mm HSHC

  • 2x vít M3 x 20mm HSHC

  • 4x M4 Heat Set Insert

  • 4x vít M4 x 10mm - 15mm (để bắt lắp/mounting)

Stand

  • 2x bu lông 3/8"-16 x 1.5"

  • 2x đai ốc 3/8"-16

  • 4x vít M3 x 18mm HSFHC
