Jig hỗ trợ khoan lỗ cho blind joint trên Voron Zero (V0)

Lúc đầu mình cũng không định share đâu, nhưng thấy nó tiện dữ quá nên muốn để đây như một cái “reference” cho ai cần. Với lại nó siêu đơn giản.

Team thiết kế Voron có phát hành cái jig nhỏ này (mình có để link, đây cũng là bản gốc mình remix). Nó giúp khoan mấy lỗ để thò vào được đầu vít khi làm blind joints. Nếu bạn chưa biết blind joints là gì thì coi video này của Canuck Creator:

Giờ, trước đây mình từng dùng thẳng cái jig đó để khoan lỗ rồi, và cách đó có vài vấn đề. Thứ nhất, jig khá mỏng nên nó không dẫn mũi khoan chính xác lắm. Thứ hai, nó là nhựa nên khoan vài lần là lỗ bị nở ra, lệch tâm, mất alignment.

Nhưng trong video mình vừa nói, bạn sẽ thấy Canuck Creator dùng centre punch để chấm dấu vị trí lỗ (ông ấy đo bằng thước). Tự nhiên mình nghĩ: cái hữu ích hơn nữa là một cái jig giúp canh vị trí để chấm dấu. Và đây chính là mục đích của bản remix này.

“Nhưng Ambrosia ơi,” mình nghe bạn hỏi, “lỗ trên cái drill jig đó nhỏ hơn nhiều so với cái centre punch to của mình, vậy sao dùng?”

Yên tâm, cái này không phải để dùng với centre punch đó đâu! Nhôm là kim loại mềm, nên mình sẽ dùng một dụng cụ khác hoàn toàn: bradawl! Cụ thể là cái này:

https://www.amazon.co.uk/dp/B0108A492G?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Lỡ link die thì tên của nó là “Draper Soft Grip Carpenters Awl | 75mm Length and 3mm Blade Tapering | Carpenters Tools | Scratch Bradawls | 54245”. Những lúc như vầy lại ước gì mình có affiliate.

(Thật ra thứ mình muốn là một cây chốt thép 3mm có mũi nhọn ở đầu, nhưng mua không có sẵn và mình cũng lười tự chế. Bradawl về cơ bản y chang vậy, mà còn xịn hơn.)

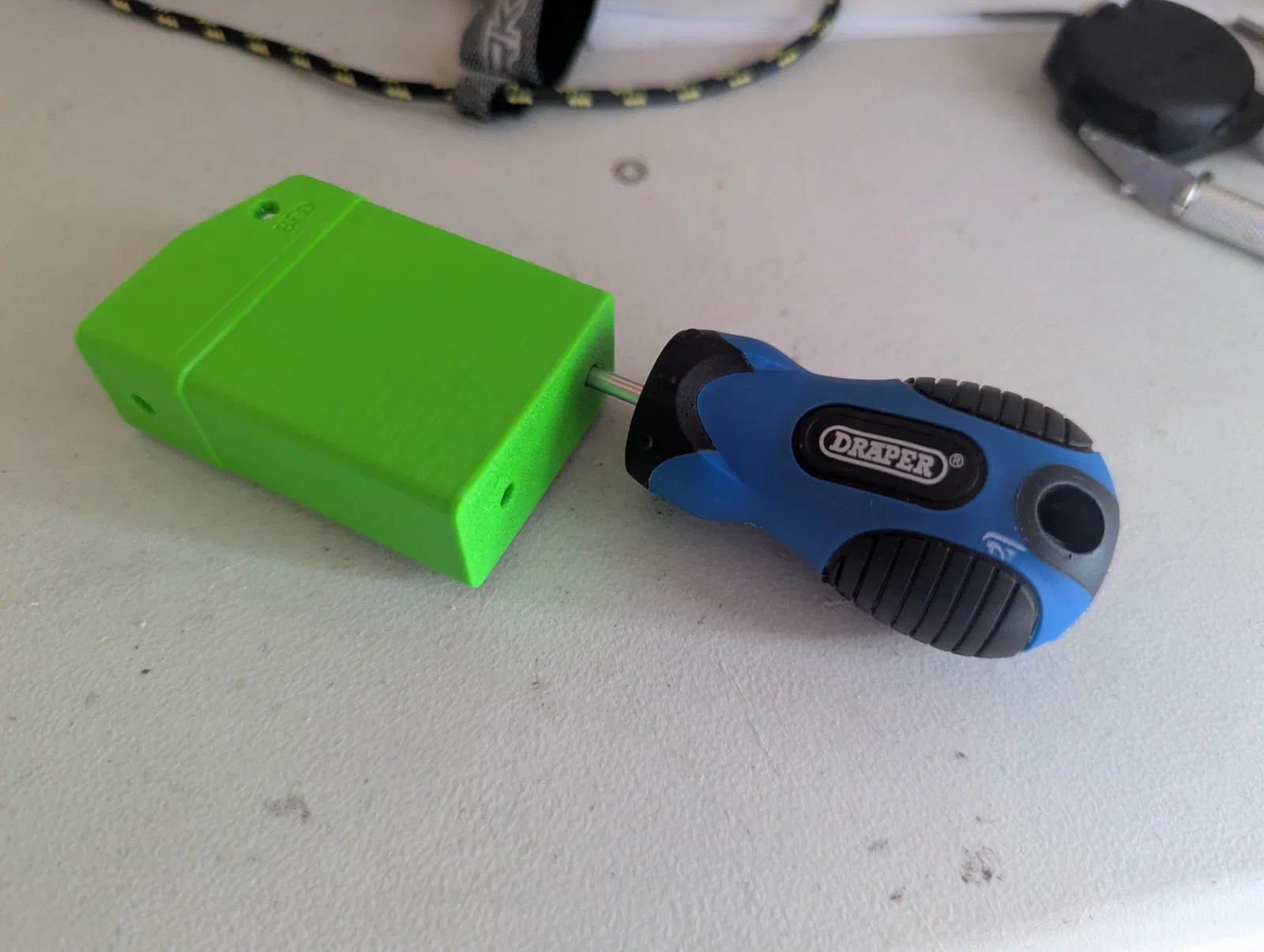

Phần thân của bradawl vừa khít lỗ trên bản drill jig đã được mình kéo dài, hầu như không có độ rơ, đẩy vào ra mượt lắm. Nó đủ cứng để bạn gõ nhẹ bằng búa là tạo được một dấu lỗ chuẩn alignment, lần nào cũng chuẩn. Nếu dấu chưa sâu đủ để khoan thì bạn có thể quay lại dùng centre punch “xịn” hơn, lấy dấu từ bradawl làm điểm mồi.

Từ giờ mình khỏi cần thước để canh nữa, và cũng không khoan trực tiếp vô cái jig nữa, never again.
