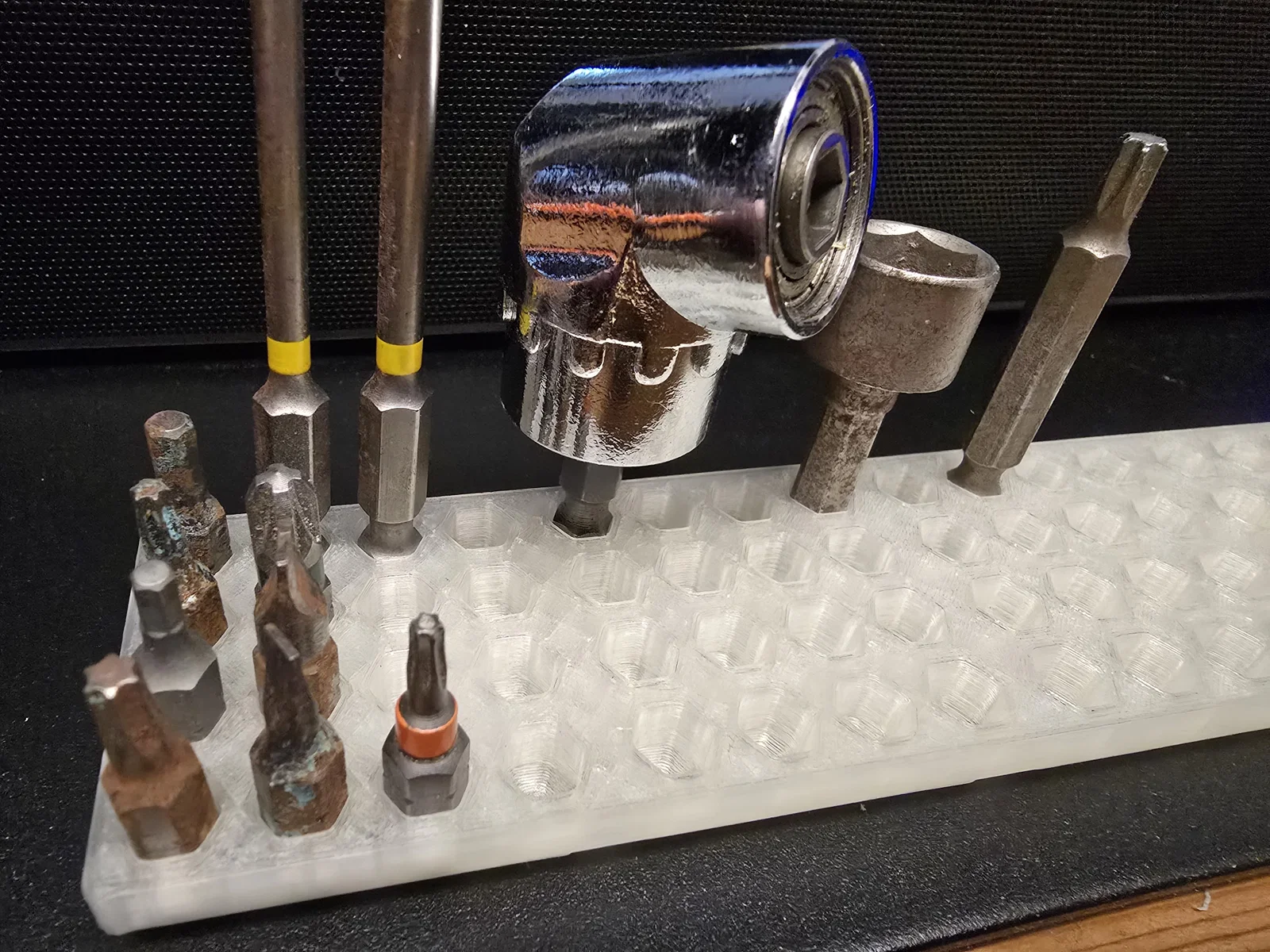

Hex Bit Holder Gridfinity – Giá đỡ đầu bit lục giác

giá đỡ đầu bit lục giác Gridfinity đơn giản

Không tìm ra đúng kích thước bạn cần?

Lấy file code OpenSCAD và tạo bất kỳ kích thước nào chỉ với một cú click trong OpenSCAD Customizer.

//(c) [email protected]
include <BOSL2/std.scad>

// squared
squared = 0;
// one row
one_row = 0;
// x * y
rc = [0, 0];

xy = squared > 0 ? [squared, squared]
    : one_row > 0 ? [one_row, 1]
    : [rc.y > 0 ? rc.y : 1, rc.x > 0 ? rc.x : 1];

module hex_bits(v=[2,2]){
    xy = [floor(v.x), floor(v.y)];
    difference(){
        union(){
            up(3.75)
            cuboid([42 * xy.x, 42 * xy.y, 6.75], anchor=BOT, rounding=1.8, except=[TOP], $fn=60);

            grid_copies(spacing = [42,42], n = xy, stagger = false)
            path_sweep2d([[-21,0],[-2.85,0],[-2.15,0.7],[-2.15,2.5],[-0.5,4.25],[-21,4.25]],
                rect(size=[42,42], rounding=4, anchor=CENTER, $fn=60), closed=true, $fn=60);
        }
        grid_copies(spacing = [42,42], n = xy, stagger = false)
        grid_copies(spacing = 10, n=[4,4]){
            up(2)cyl(h=9, d=7.914, $fn=6, anchor=BOT, chamfer1=2);
        }
    }
}hex_bits(xy);
