Giá đỡ cảm biến nhiệt độ và độ ẩm cho máy in 3D

Tôi muốn có một ý tưởng rõ hơn về điều kiện lưu trữ máy in và filament của mình, vì vậy tôi đã mua một vài cảm biến nhiệt độ/độ ẩm từ AliExpress (sản phẩm cụ thể được liên kết bên dưới). Tôi đã thiết kế những giá đỡ này để gắn chúng bên trong vỏ máy in và hộp filament để vẫn có thể đọc được các màn hình hiển thị. Ý định của tôi khi để toàn bộ màn hình và cảm biến ở bên trong là để tránh việc phải khoan lỗ để đi dây qua.

Một tệp có quy định để lắp đặt đầu dò cảm biến gần với giá đỡ, và tệp còn lại cho phép lắp đặt từ xa.

In ấn

• Tôi đã sử dụng PETG (PLA cũng sẽ ổn, tôi chắc chắn), chiều cao lớp 0.2mm, vòi phun 0.4mm, 3 lớp vách, 20% độ đầy khối, và hỗ trợ dạng cây.
• Hướng in nên được cài đặt sẵn trong các tệp STL.

Lắp ráp

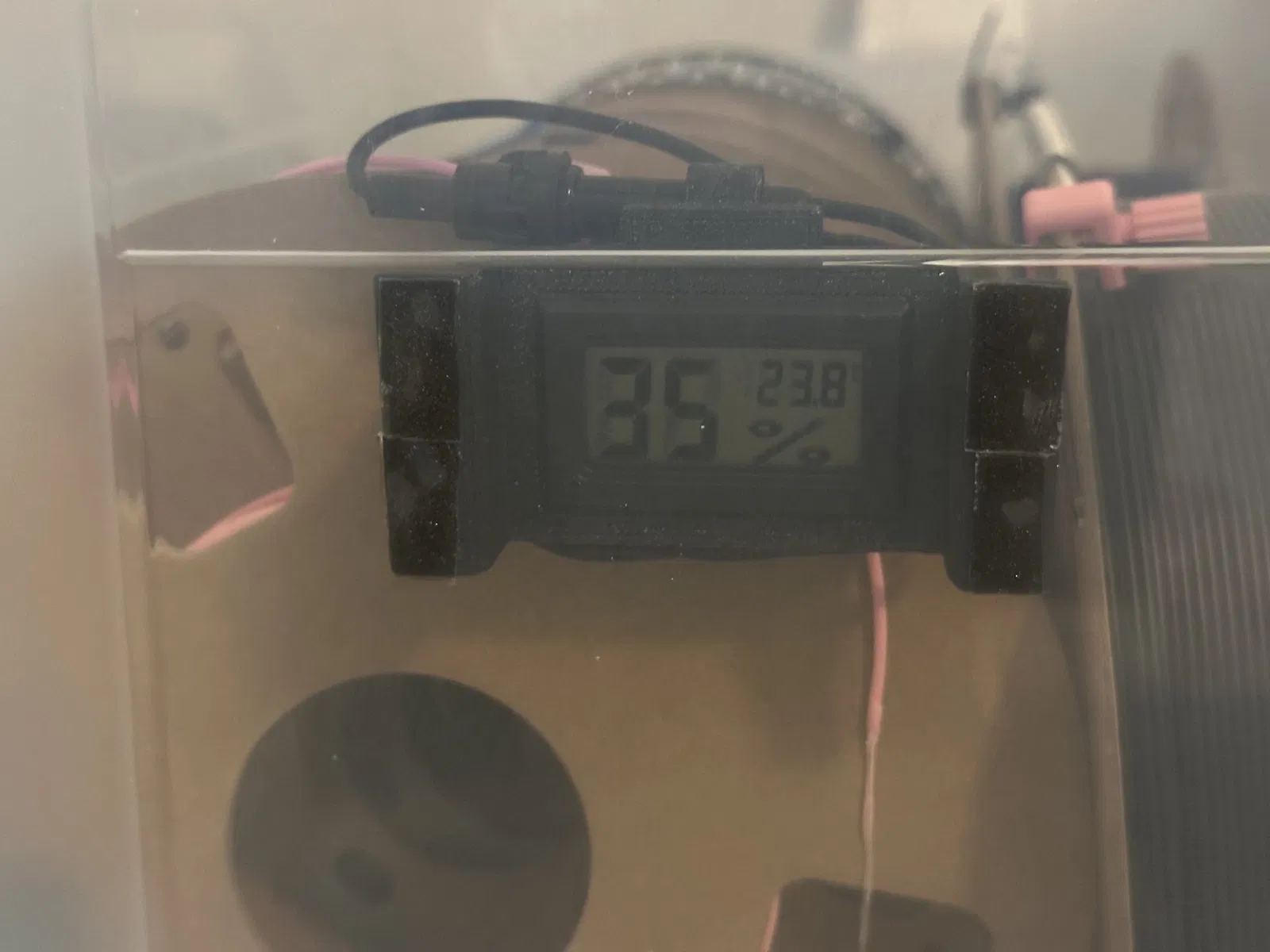

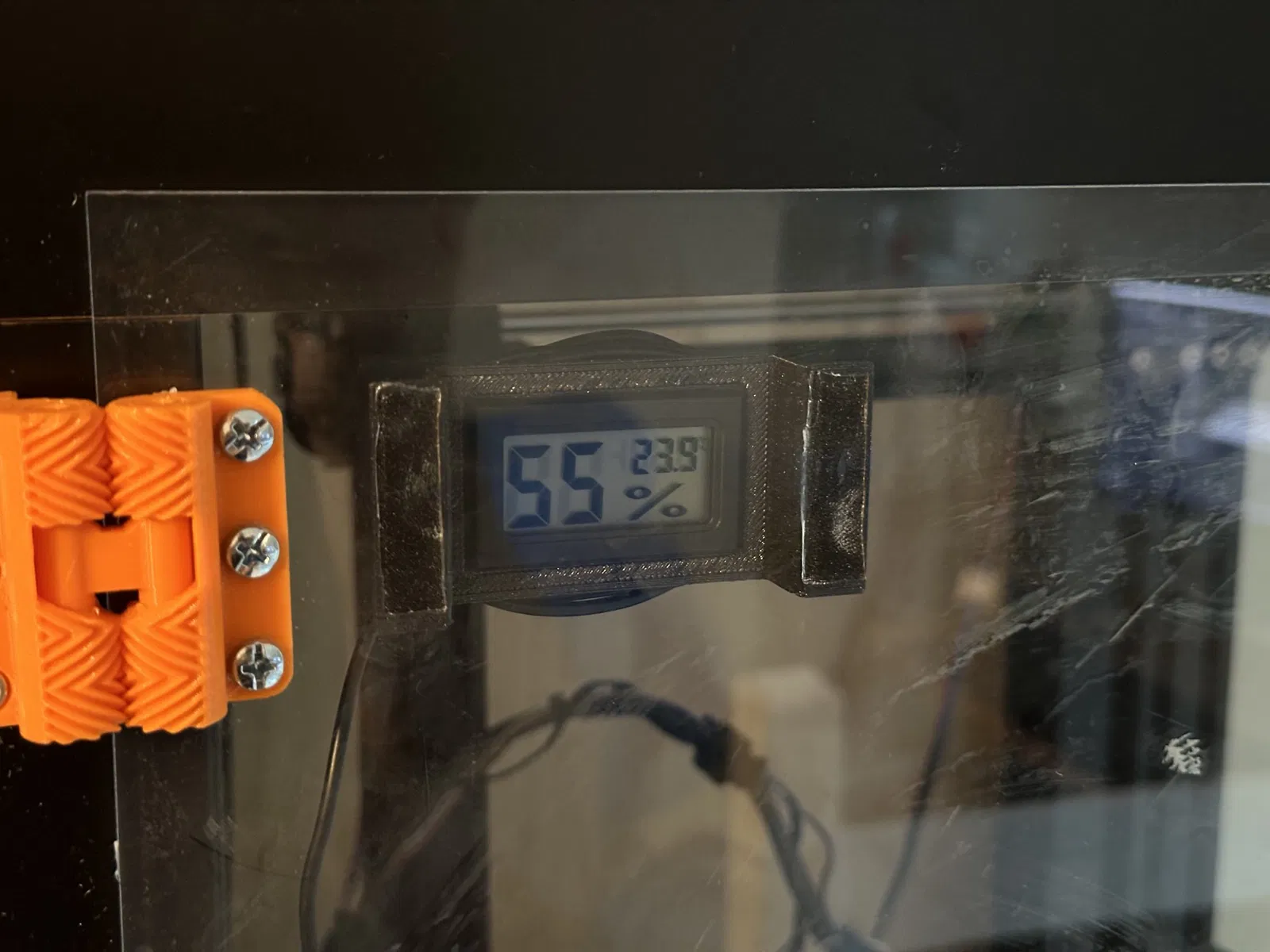

• Màn hình hiển thị sẽ khớp vào vị trí.

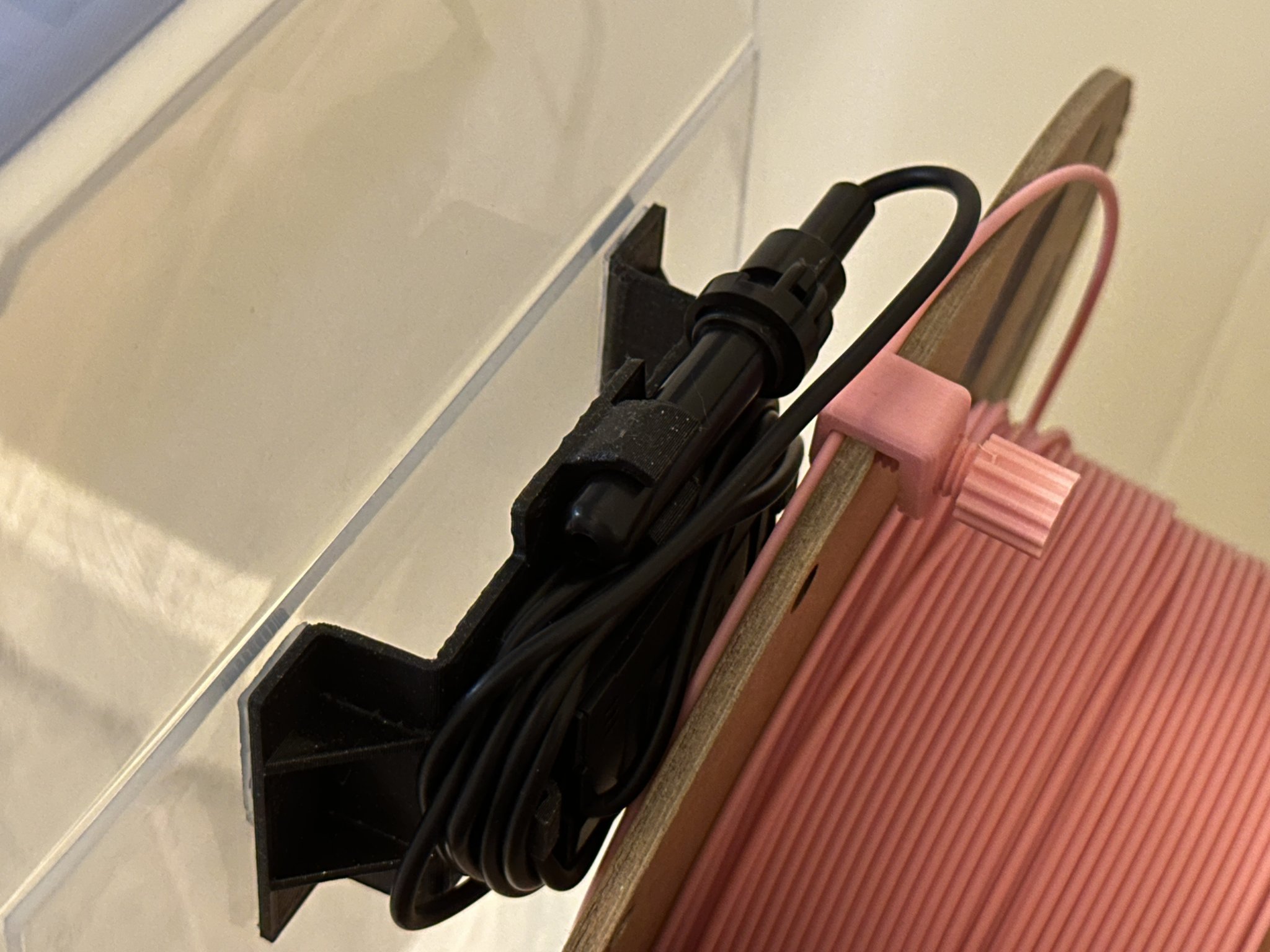

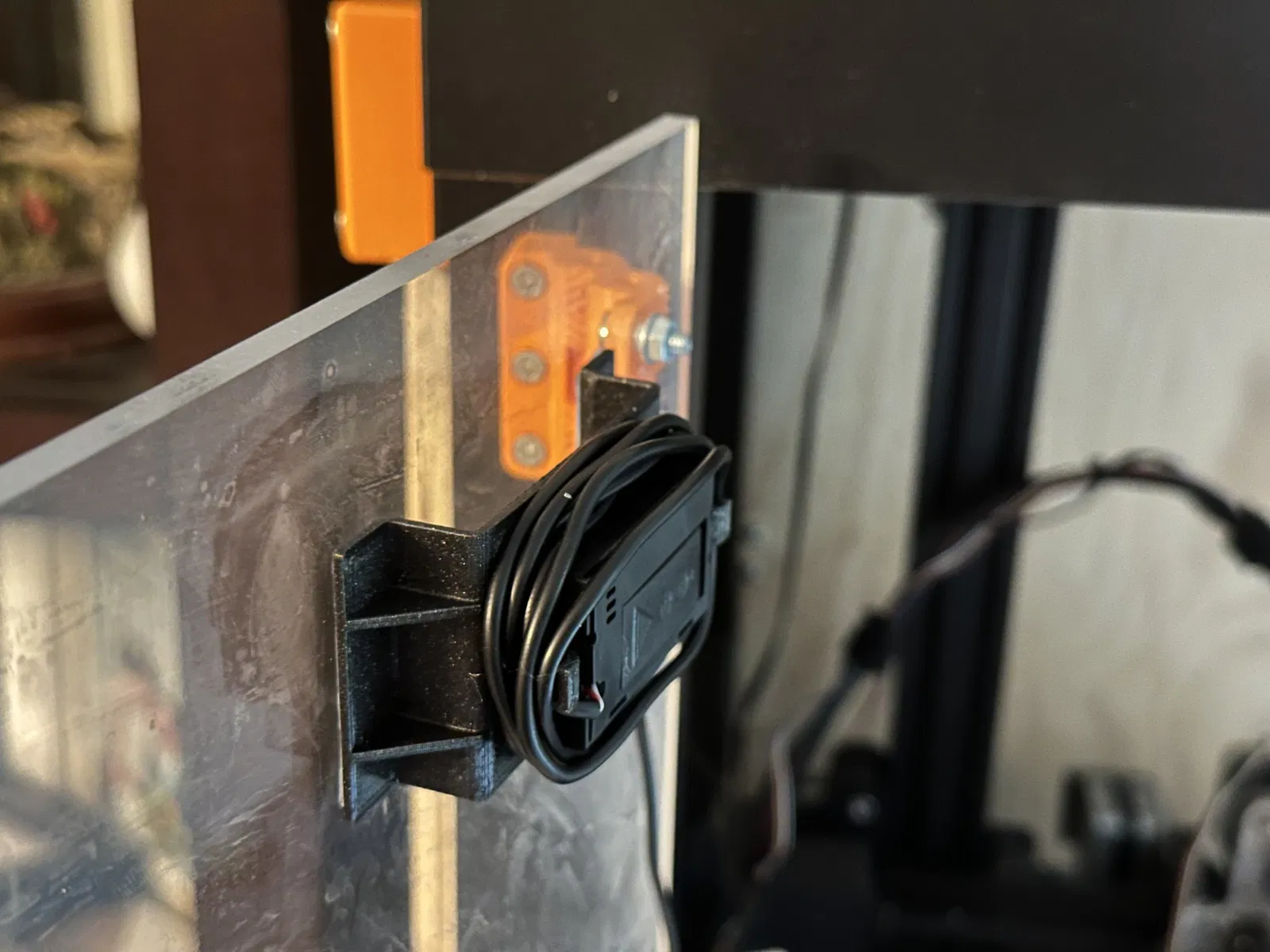

• Dây cáp có thể quấn quanh màn hình hiển thị (xem ảnh).
• Đối với giá đỡ cục bộ, đầu dò cảm biến sẽ khớp vào phía trên màn hình hiển thị.

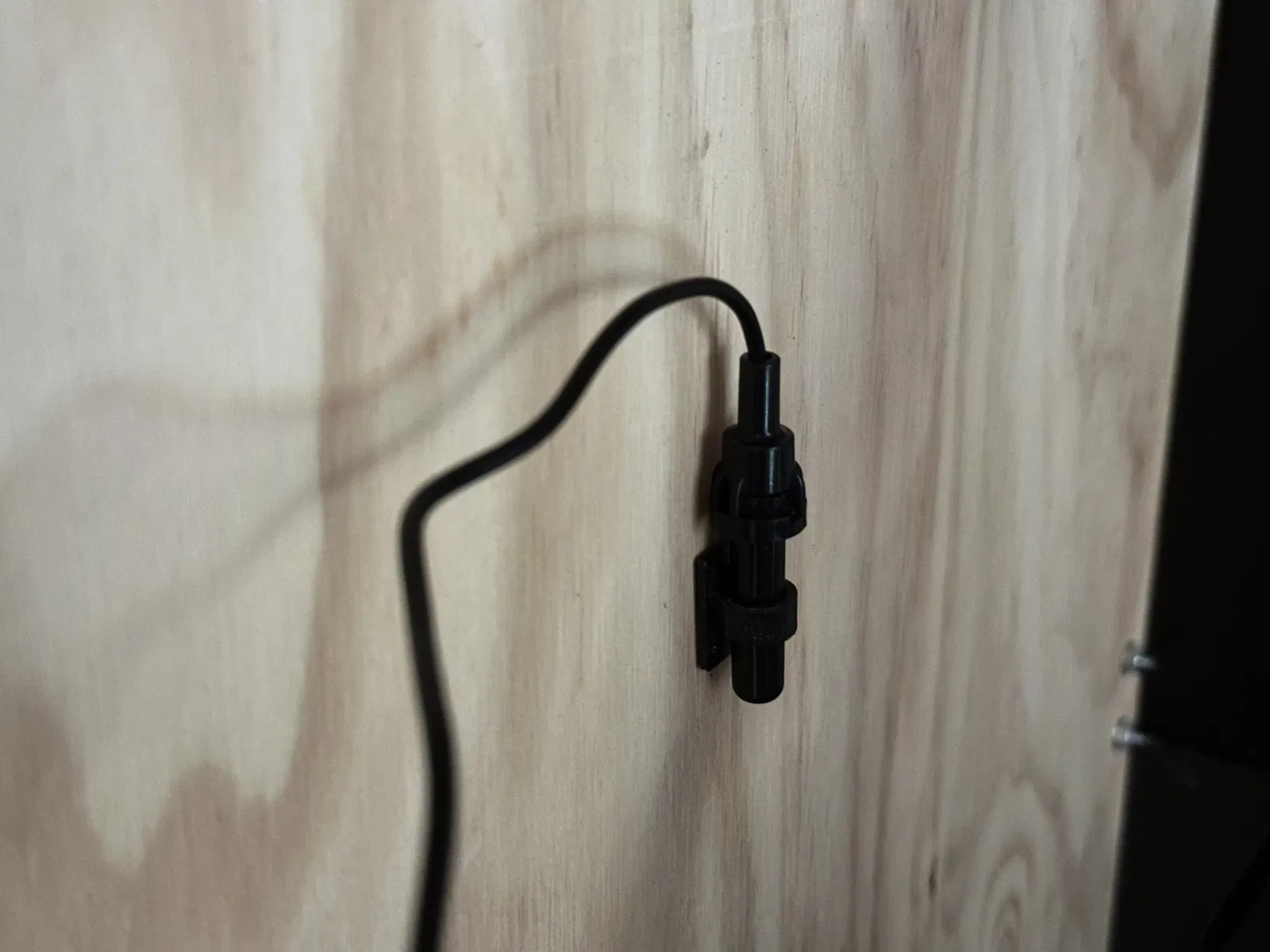

• Đối với giá đỡ từ xa, đầu dò cảm biến sẽ trượt vào giá đỡ từ xa.
• Tất cả các bộ phận sử dụng băng dính hai mặt để giữ chúng vào các bề mặt lắp đặt.

Cho tôi biết nếu bạn có bất kỳ câu hỏi nào và chúc bạn in ấn vui vẻ!

Cảm biến nhiệt độ tôi đã sử dụng: https://www.aliexpress.us/item/3256802384915392.html?spm=a2g0o.order_list.order_list_main.17.6b6c1802W6dBth&gatewayAdapt=glo2usa
