Giá đỡ công tắc hành trình (EndStops) cho MPCNC
Bộ giá đỡ chuyên dụng cho công tắc hành trình trên máy phay MPCNC. Thiết kế tương thích với ống 25,4mm và 25,0mm. Khuyến khích sử dụng nhựa PETG để đảm bảo độ bền khi lắp đặt.
Mô tả

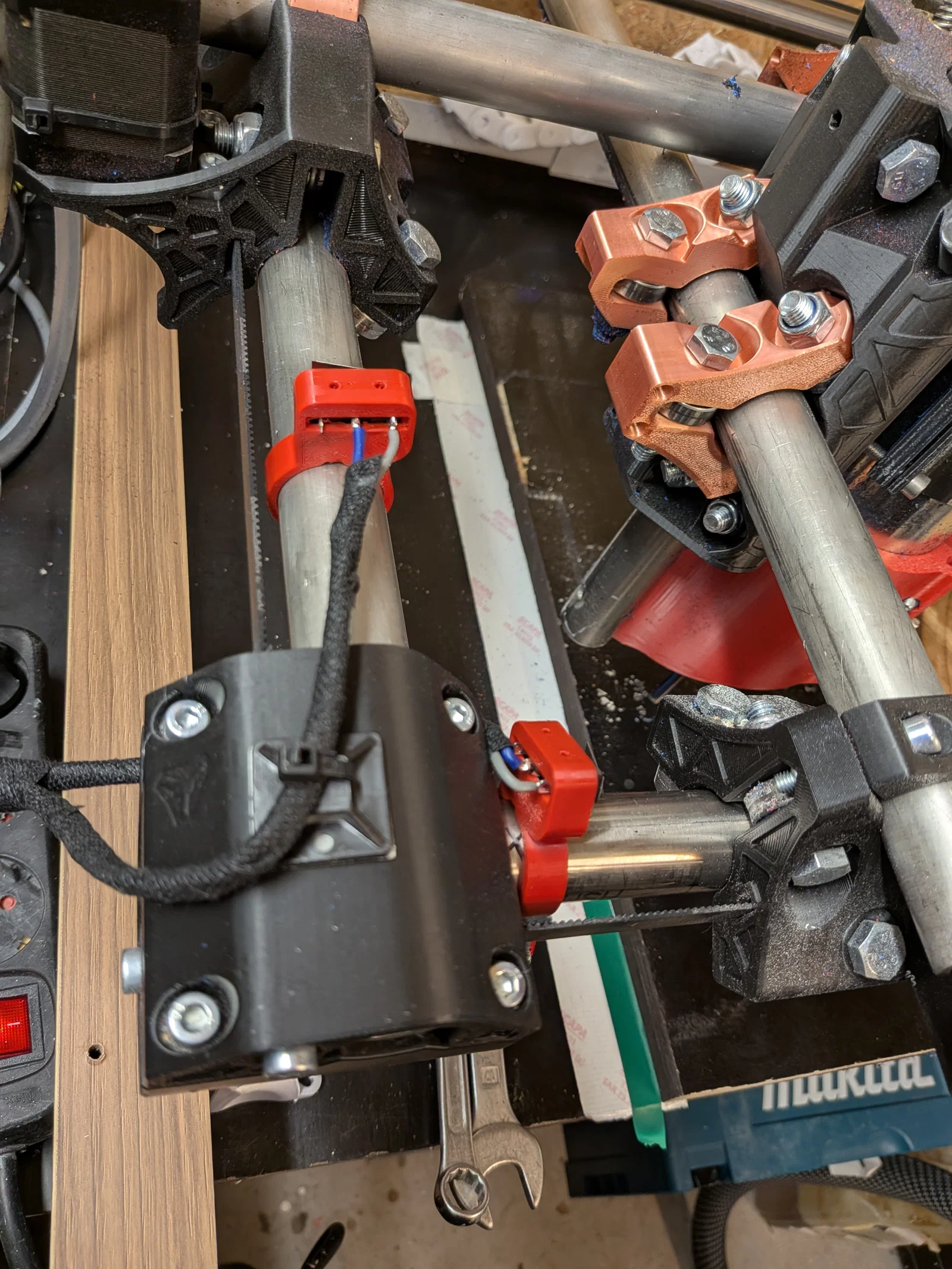

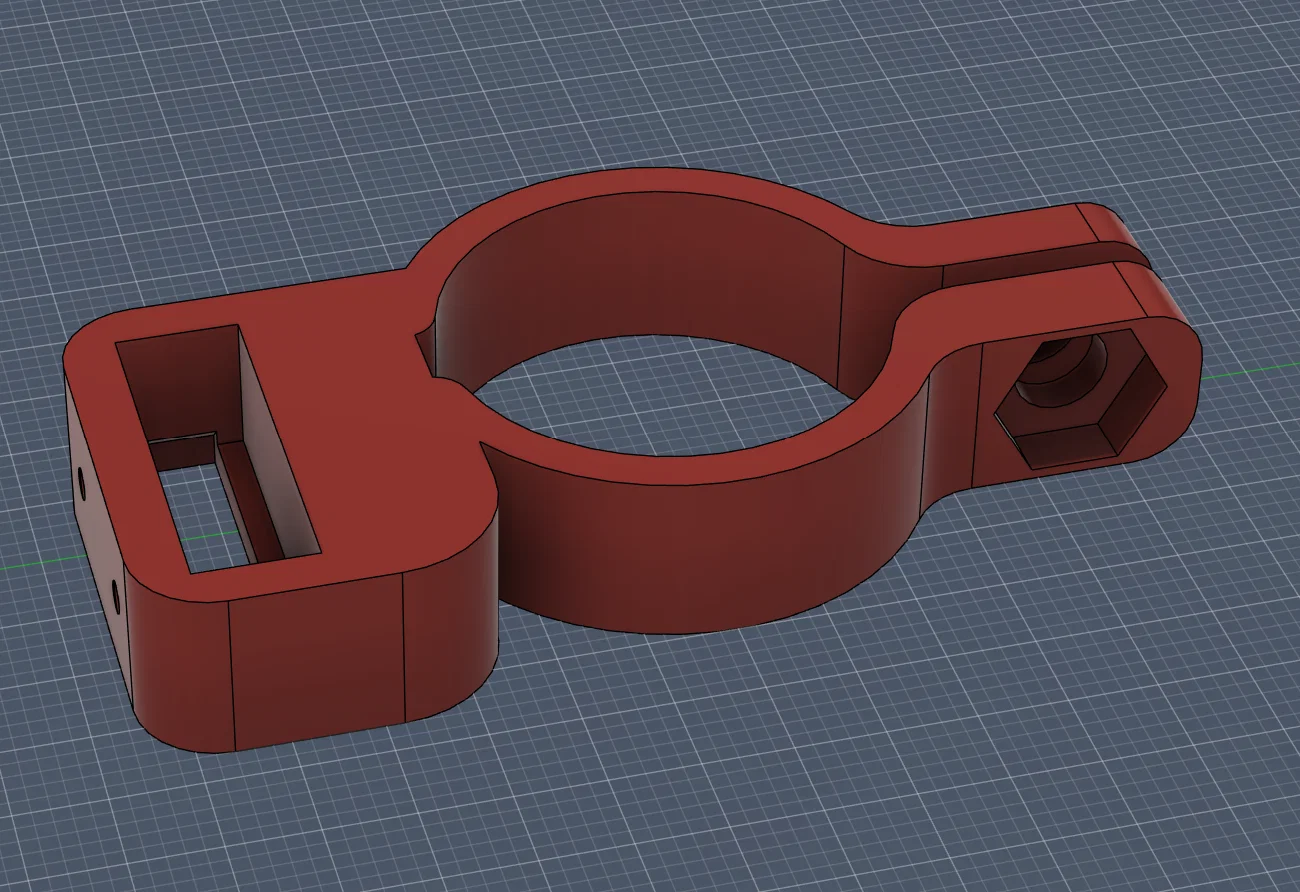

Phần giá đỡ này có thể được cố định vào ống 25,4mm hoặc 25,0mm bằng ốc M5 x 15mm. Bạn chỉ cần in 1 cái "EndStop normal" cho mỗi trục X/Y là đủ. Nếu muốn đặt ở vị trí khác, bạn có thể sử dụng mẫu giá đỡ 90 độ.

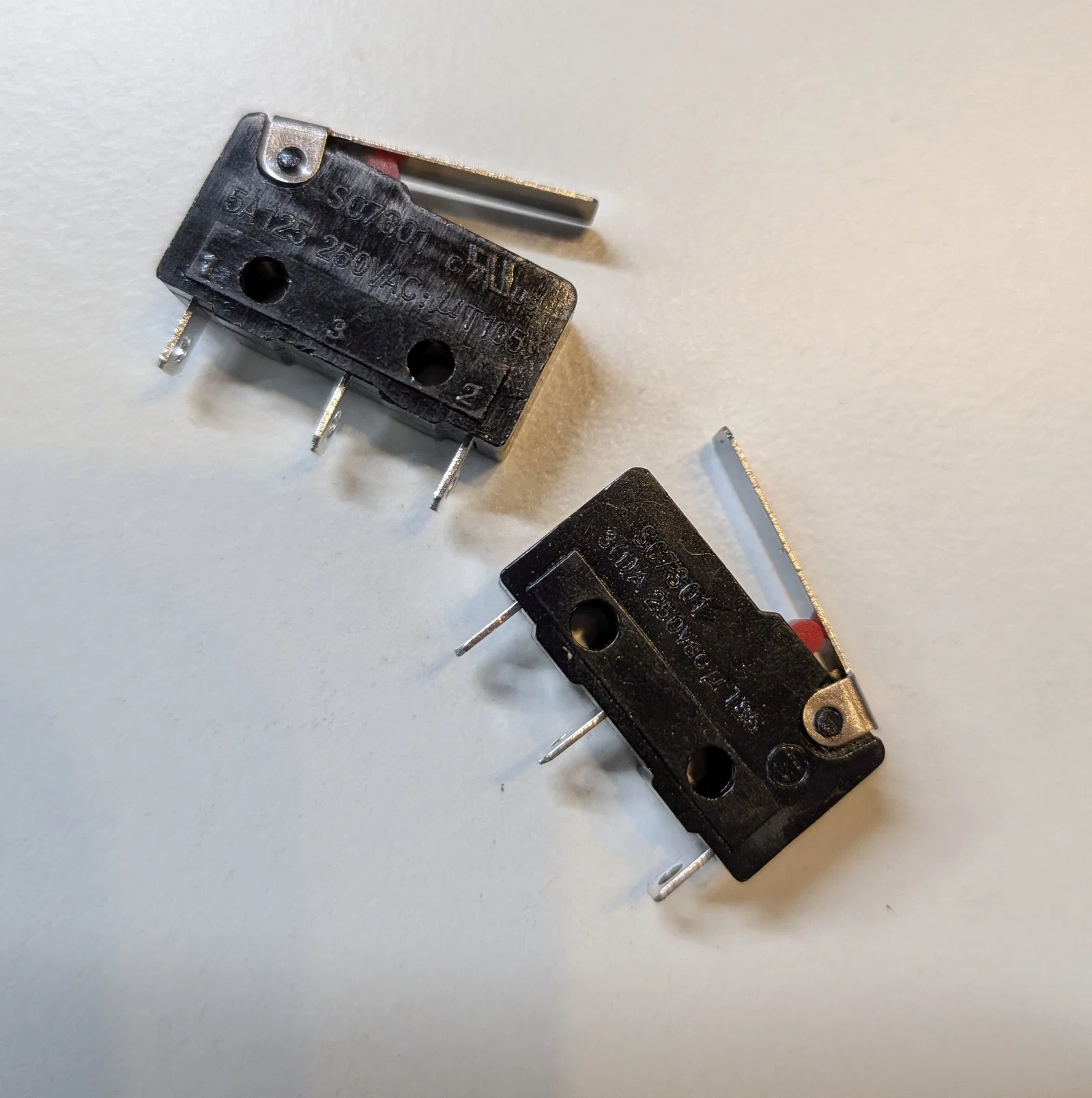

Các công tắc hành trình (endstops) này mình mua với giá rất rẻ trên AliExpress. Kích thước của endstop là d=20 x r=10 x c=6,7mm. Link tham khảo: https://de.aliexpress.com/item/1005005924250789.html
Khi in, rất quan trọng là bạn nên dùng nhựa PETG với 4 lớp tường (wall loops) để giá đỡ không bị nứt gãy khi lắp vào ống. Mật độ Füllung (infill) không quan trọng. Lưu ý là không nên dùng nhựa PLA.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
File mô hình
