Mô hình hầm gió 3D kiểm tra lực cản khí động học cho xe mô hình

Mô hình hầm gió (Wind Tunnel) kiểm tra lực cản khí động học

Bạn là một người đam mê kỹ thuật, đặc biệt là các dòng xe đua F1 hoặc xe mô hình điều khiển từ xa (RC car)? Đây chính là dự án in 3D hoàn hảo dành cho bạn. Mô hình hầm gió này được thiết kế chuyên biệt để giúp bạn trực quan hóa và kiểm tra cách luồng không khí tác động lên vật thể. Bằng cách quan sát lực cản khí động học, bạn có thể dễ dàng tối ưu hóa các chi tiết thiết kế trên những chiếc xe mô hình của mình để đạt hiệu suất tốt hơn khi chạy thực tế.

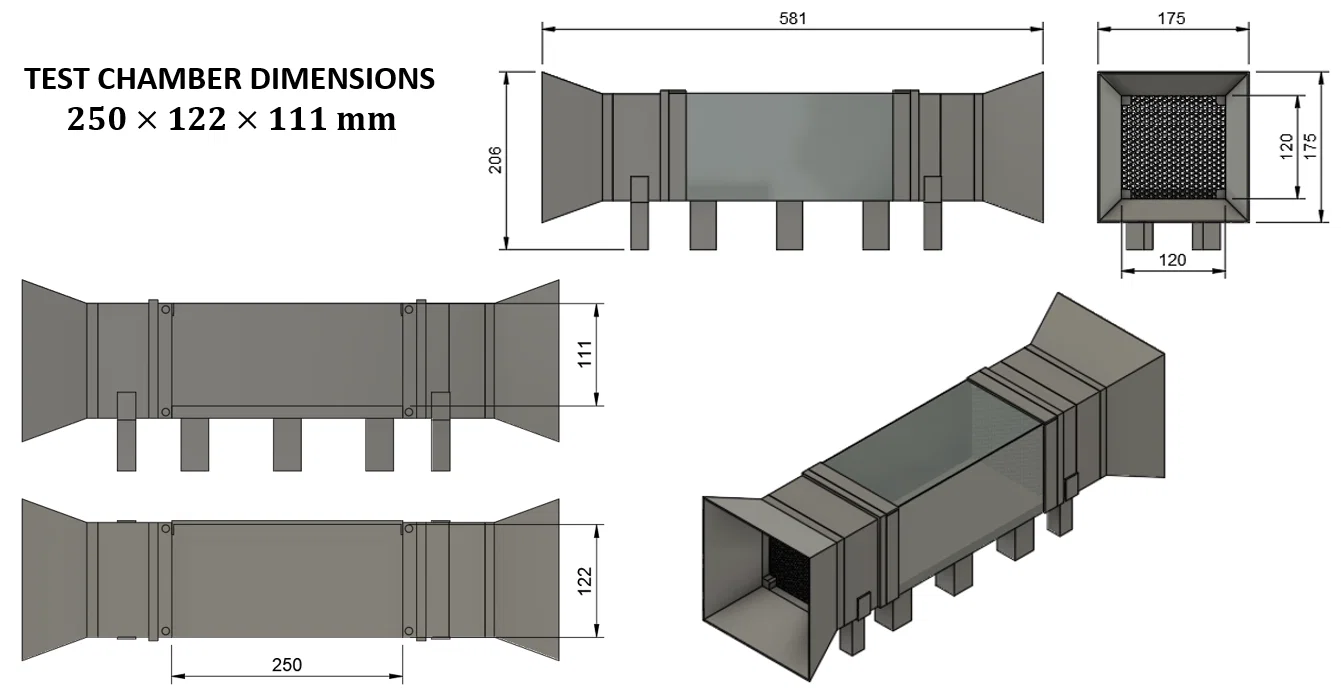

Thiết kế này tập trung vào sự tối giản nhưng đầy đủ công năng, với khoang thử nghiệm chính rộng rãi có kích thước 250 x 122 x 111 mm. Cấu trúc mô hình được tối ưu hóa để lắp ráp chắc chắn, đảm bảo luồng không khí đi qua khoang thử nghiệm ổn định nhất có thể. Bạn chỉ cần kết hợp thêm một hệ thống quạt hút phía sau là đã có ngay một hầm gió thu nhỏ ngay tại bàn làm việc của mình rồi.

Để đạt được kết quả in 3D tốt nhất cho dự án hầm gió này, bạn hãy chú ý một vài điểm quan trọng sau đây:

• Vật liệu in: Nên sử dụng PLA hoặc PETG để có độ cứng cáp và bề mặt in mịn màng, giúp giảm thiểu ma sát không khí không mong muốn.
• Độ phân giải layer: Khuyến khích sử dụng layer height từ 0.2mm để cân bằng giữa tốc độ in và độ chi tiết bề mặt.
• Cấu trúc hỗ trợ (Support): Các phần khoang loe phía đầu và cuối hầm có thể cần một chút support để đảm bảo các góc nghiêng được in đẹp nhất.
• Độ dày thành (Wall thickness): Nên đặt tối thiểu 3 lớp tường (walls) để đảm bảo độ bền vững của toàn bộ hệ thống khung hầm gió.
• Kiểm tra lắp ráp: Hãy in thử các chi tiết kết nối trước khi in toàn bộ khối chính để đảm bảo các bộ phận khớp nối khít hoàn hảo.
• Tối ưu hóa bề mặt: Việc chà nhám nhẹ mặt trong của khoang thử nghiệm sẽ giúp luồng khí lưu thông mượt mà hơn, mang lại kết quả quan sát chuẩn xác.

Đây là một công cụ hỗ trợ tuyệt vời cho bất kỳ ai muốn tìm hiểu sâu hơn về cơ học chất lưu hoặc đơn giản là muốn làm đẹp bộ sưu tập các mô hình kỹ thuật của mình. Hãy bắt tay vào in và khám phá sức mạnh của khí động học ngay hôm nay!
