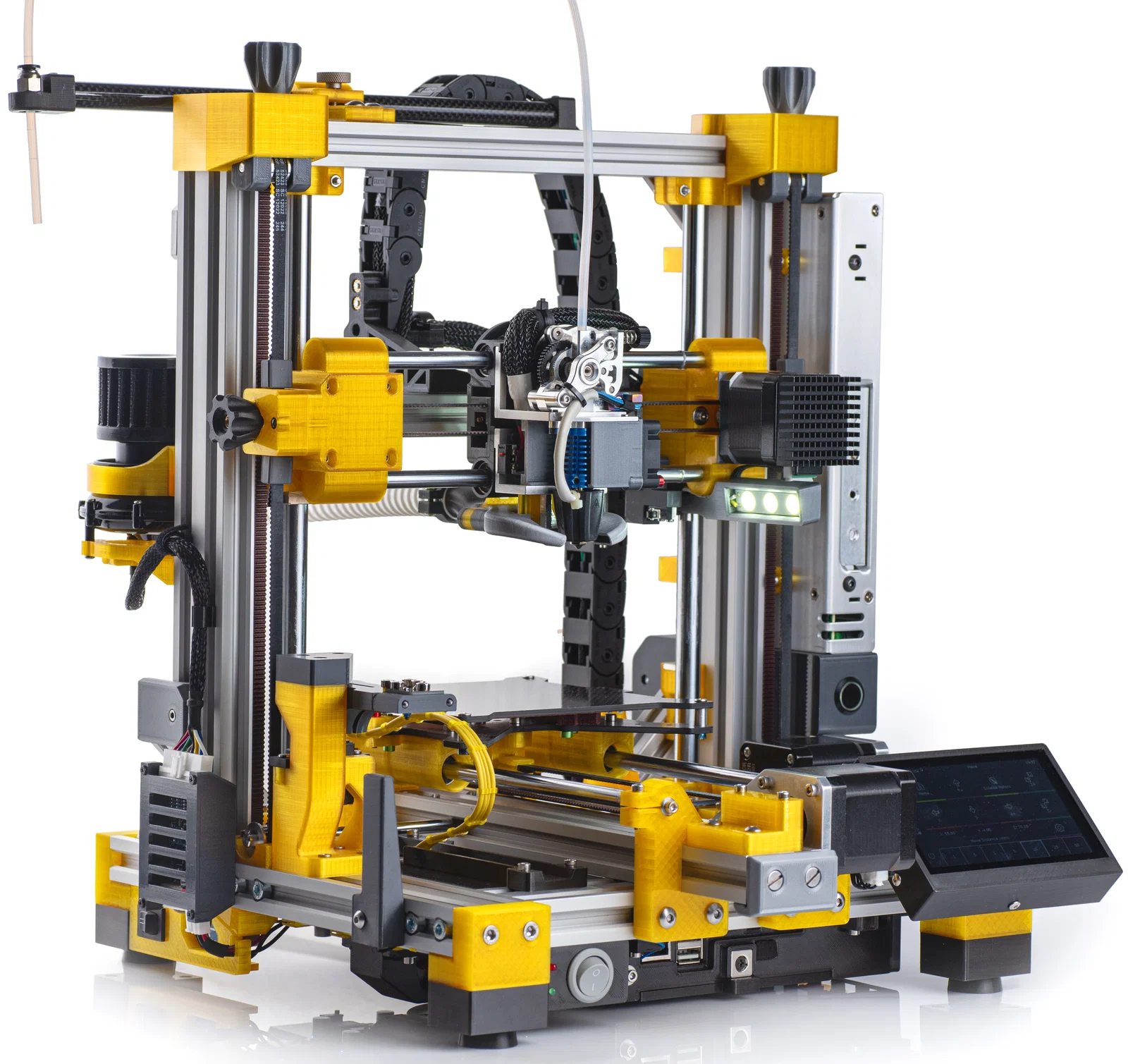

Máy in 3D Cartesian mini tốc độ cao

Dự án này rất phù hợp với những ai có nhiều thời gian rảnh, dư một chiếc máy in Flying Bear Ghost 5 và có sẵn máy phay để gia công khung, đế động cơ cùng các chi tiết đầu in.

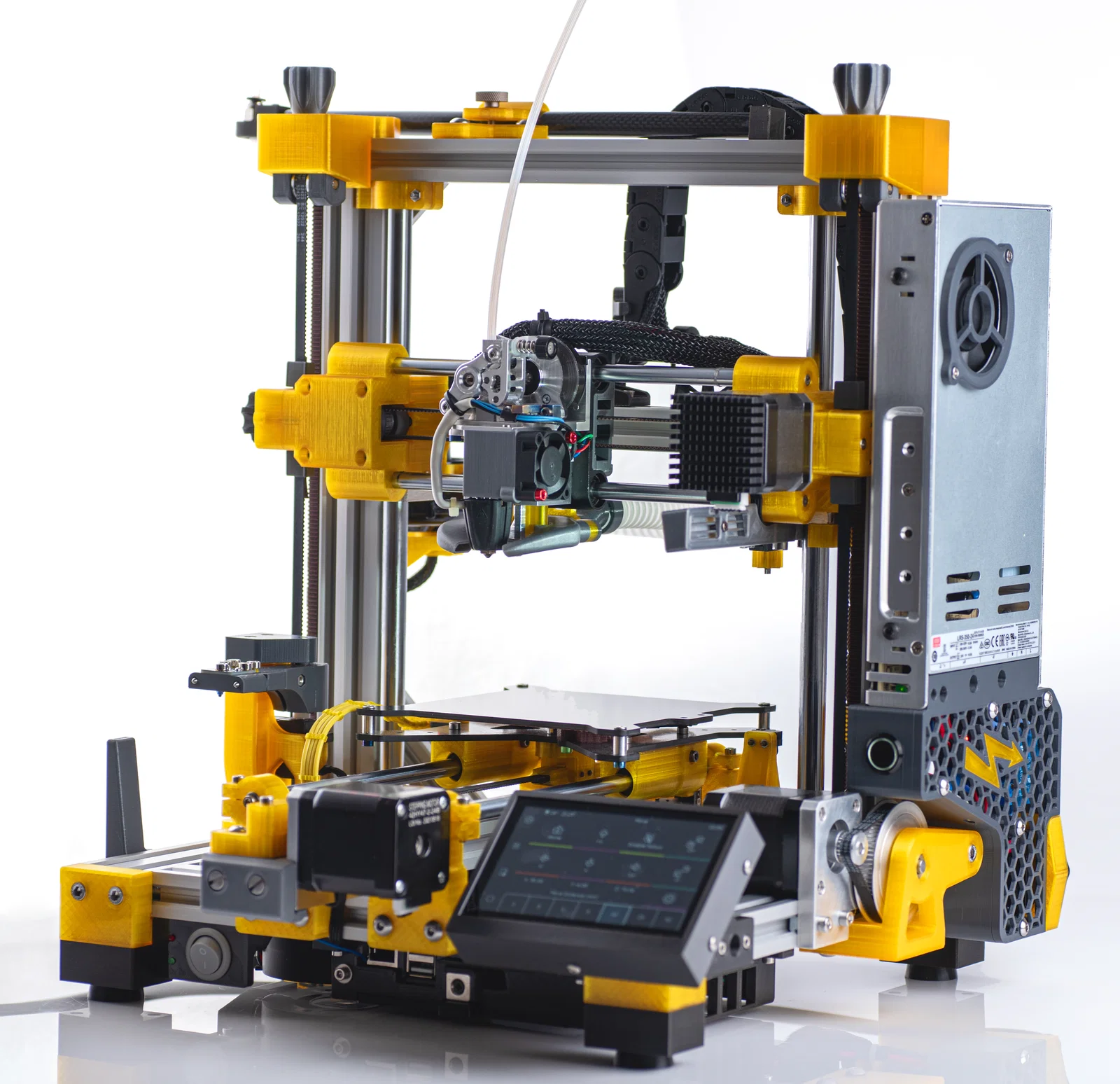

Kết quả là chúng ta có một chiếc máy in khá thành công, cho tốc độ in nhanh, chất lượng cao, lại còn tiện lợi khi sử dụng và bảo trì.

Tuy nhiên, vẫn còn vài hạn chế. Vấn đề lớn nhất là trục Z bị tuột xuống khi ngắt động cơ. Mình đã xử lý tạm thời bằng lò xo nam châm để giữ trục không bị rơi xuống tận đáy. Giải pháp lâu dài tốt nhất là dùng động cơ hộp số cho trục Z.

Hiện máy đang dùng bàn nhiệt của Voron 0 (100x100mm). Do sợi carbon dẫn nhiệt kém, nên chỉ có vùng 100x100mm là nóng. Tốt nhất là dùng tấm nhiệt Polyimide 120x120mm để tận dụng toàn bộ bề mặt bàn in.

Với bàn nhiệt Voron 0 hiện tại, diện tích 120x120mm chỉ dùng được cho PLA. Với ABS và PETG, vùng nhiệt hiệu dụng chỉ khoảng 100x100mm.

Dùng tấm nhiệt Polyimide còn giúp giảm trọng lượng bàn in, khắc phục nhược điểm về độ cứng đế bàn. Phần đế bàn nên làm bằng sợi carbon dày 4–5 mm thay vì 3 mm.

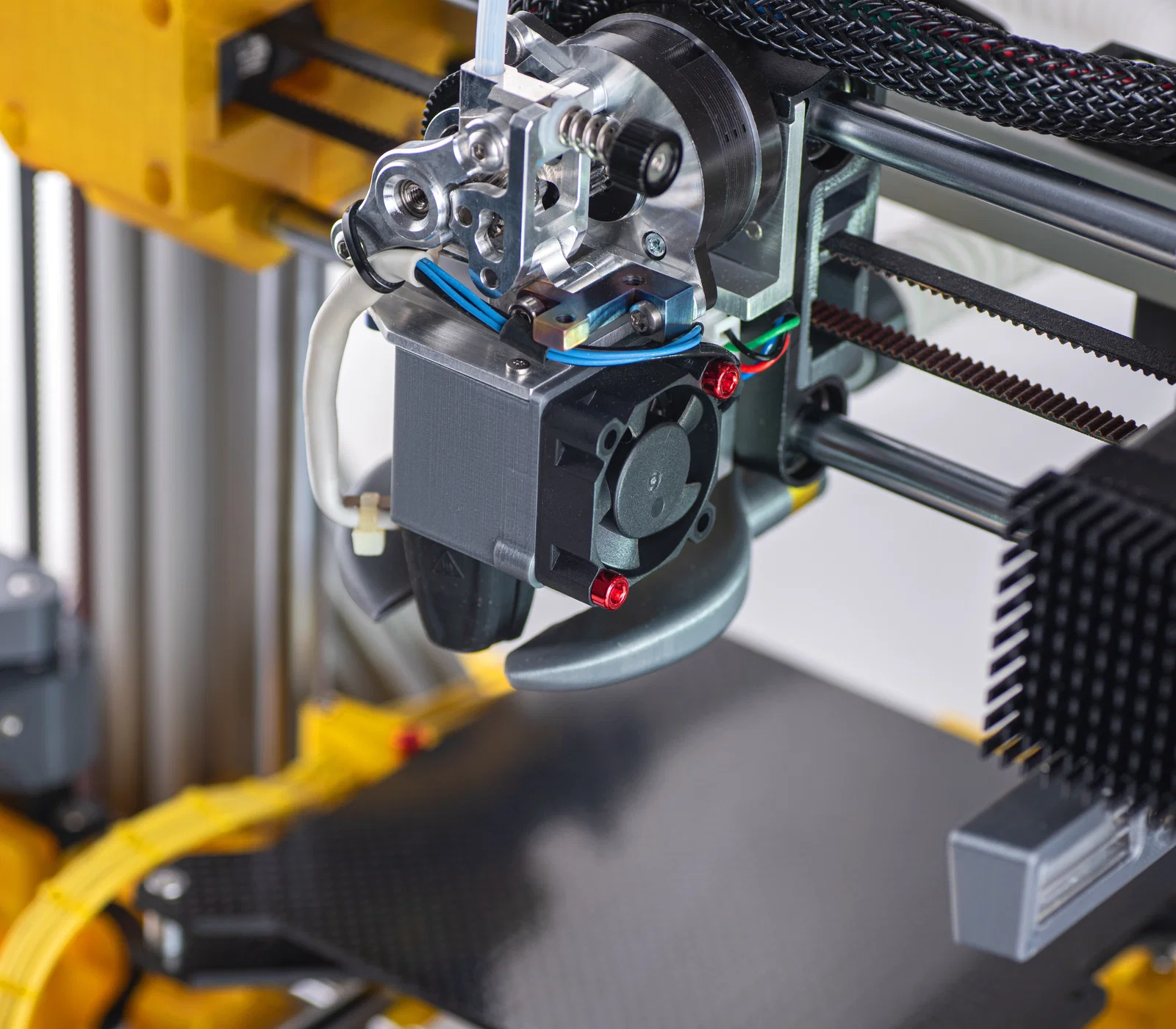

Máy còn tiềm năng tăng tốc độ in. Bằng cách dùng linh kiện xịn hơn (thay vì đồ Flying Bear), chiều cao trục Z dư sức gắn hotend có vùng nóng chảy lớn hơn. Ngoài ra còn đủ chỗ để nâng cấp động cơ X, Y mạnh hơn.

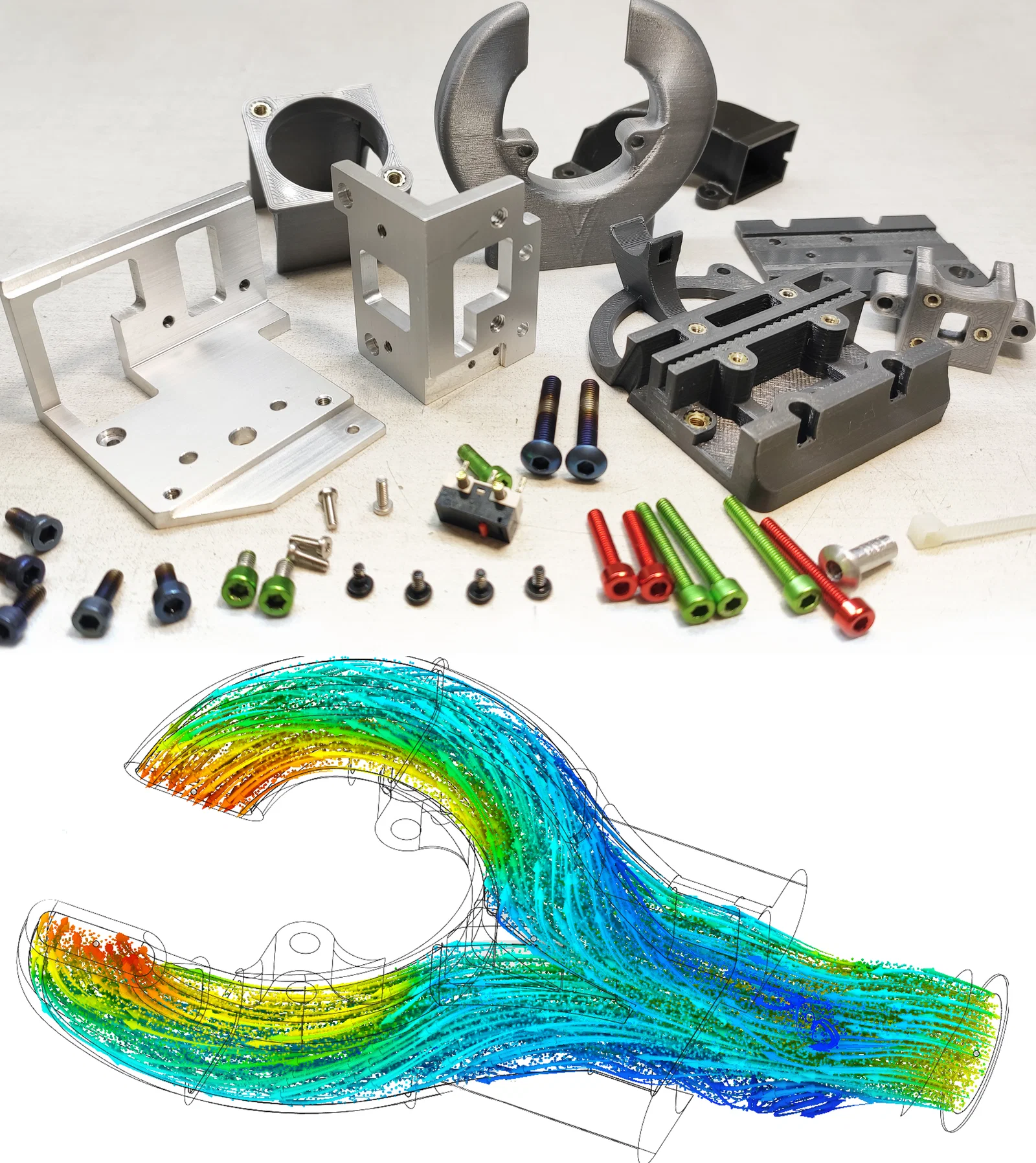

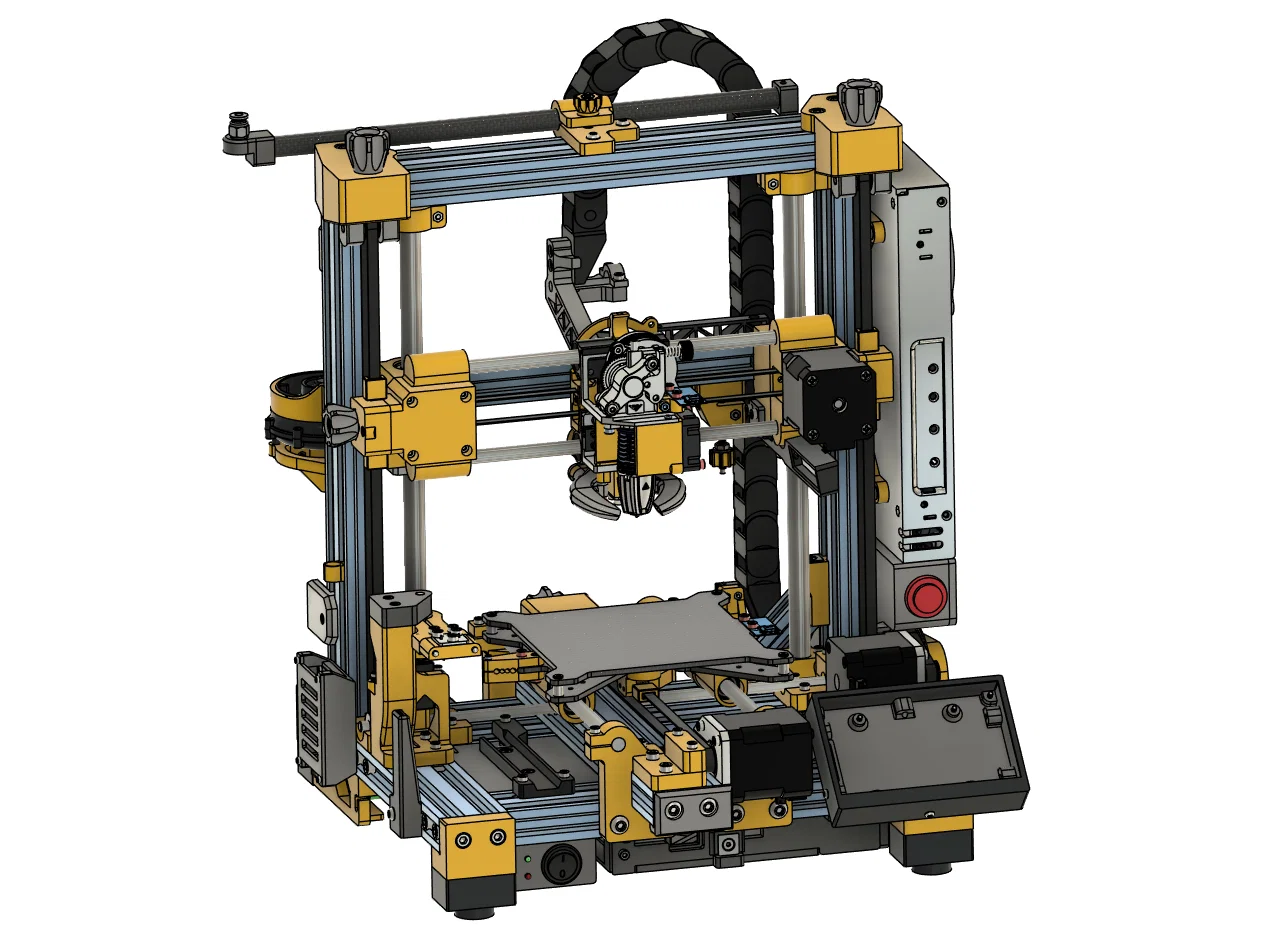

File CAD bao gồm cả phương án đầu in dùng quạt làm mát 5015. Dù không tối ưu cho tốc độ tối đa, nhưng sẽ giúp chi phí dự án dễ thở hơn.

Toàn bộ chi tiết in được làm bằng nhựa PCTG vì độ bám lớp cực tốt và co ngót thấp. Một số linh kiện đòi hỏi độ chính xác cao, nên bạn nhớ cân chỉnh độ co ngót và thông số bù trong slicer kỹ nhé.

Bạn nên chèn thêm miếng đệm chịu nhiệt giữa động cơ trục X và phần "Giá đỡ động cơ và thanh trượt", hoặc in chi tiết đó bằng nhựa ABS/ASA.

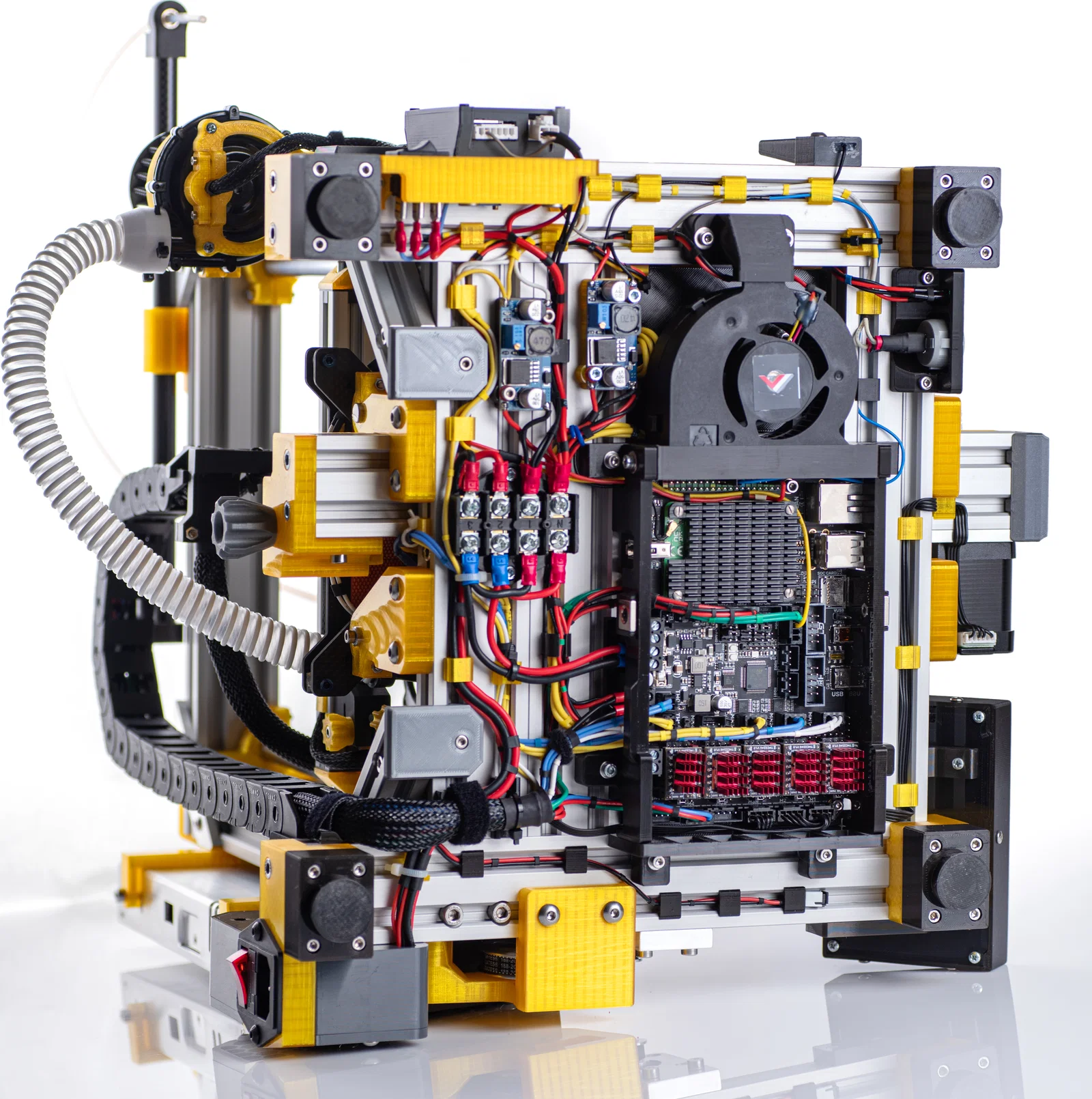

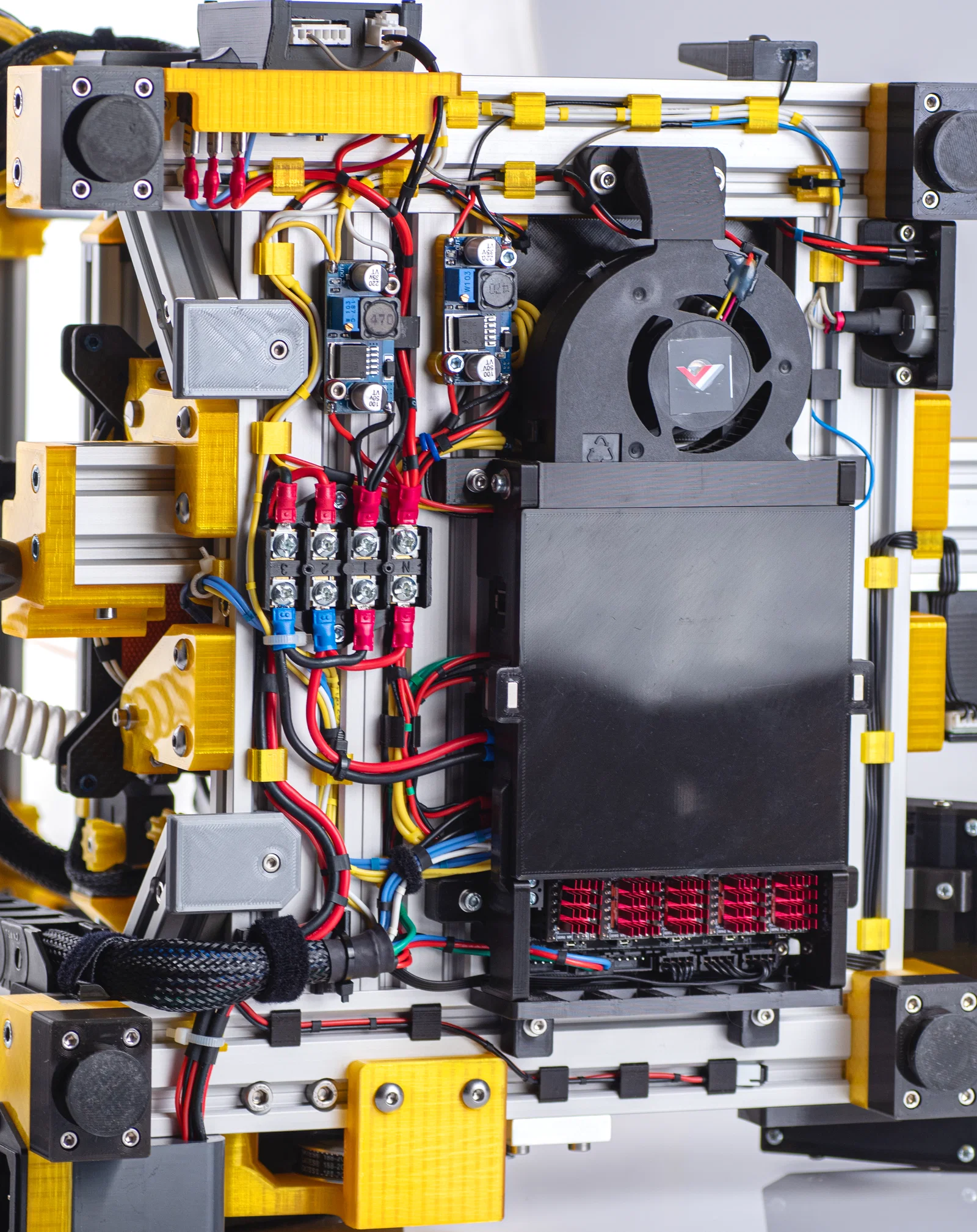

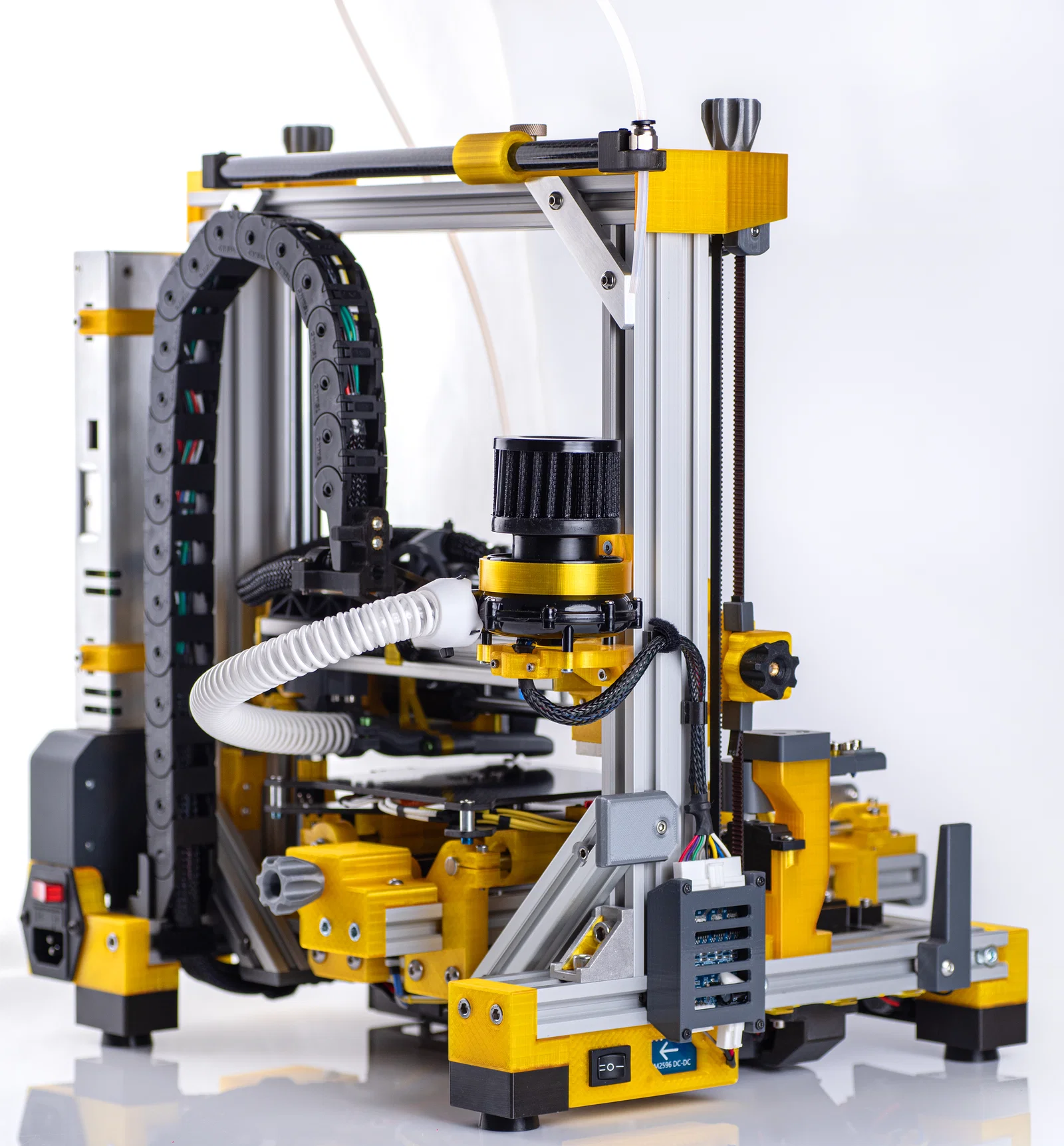

Quạt làm mát bo mạch BTT Manta M5P là loại Foxconn PVB080G12H, dùng qua bộ chuyển đổi 5V DC-DC. Nếu không tìm được quạt này, bạn sẽ phải thiết kế lại ngàm gắn.

Máy có hệ thống tự tắt nguồn dựa trên module relay Arduino. Khi khởi động, bạn phải giữ nút nguồn tầm 10-15 giây để relay nhận tín hiệu GPIO. Nếu thấy bất tiện, bạn có thể thay đổi phương án điều khiển nguồn khác.

Máy cũng dùng Klicky Probe PCB, nhưng thực tế là không cần thiết vì bàn in nhỏ và ít bị biến dạng nhiệt (nếu bạn may mắn có được tấm carbon phẳng). Bạn có thể bỏ qua hệ thống cân bàn này.

Trong file printer.cfg, dòng điện động cơ X và Y đang được tùy chỉnh để in Benchy tốc độ cao. Nếu in bình thường, nên giảm dòng 200 mA để động cơ đỡ nóng. Ngoài ra, hãy đổi microsteps từ 16 sang 32 để máy chạy êm hơn và giảm hiện tượng VFA ở tốc độ thấp.

Nguồn tham khảo:

• Vz-HextrudORT extruder Nguồn: VzBoT3D GitHub Giấy phép: Creative Commons Attribution-NonCommercial 4.0 (CC-BY-NC 4.0) Thiết kế gốc bởi MirageC, tùy chỉnh bởi nhóm VzBoT.

• Rapido Hotend Nguồn: Phaetus GitHub Giấy phép: Chỉ dành cho mục đích cá nhân, cấm thương mại. Cung cấp bởi đội ngũ R&D Phaetus.

• Quạt ly tâm không chổi than WS7040 24V Nguồn: CAD tham khảo từ nhà sản xuất (Mellow / BigTreeTech) Giấy phép: Mô hình CAD tham khảo, không có giấy phép nguồn mở cụ thể. Chỉ dùng để tích hợp kích thước.
