Dụng cụ vắt chanh cầm tay: Nón vắt xoắn ốc, màng lọc và vòi rót tiện lợi

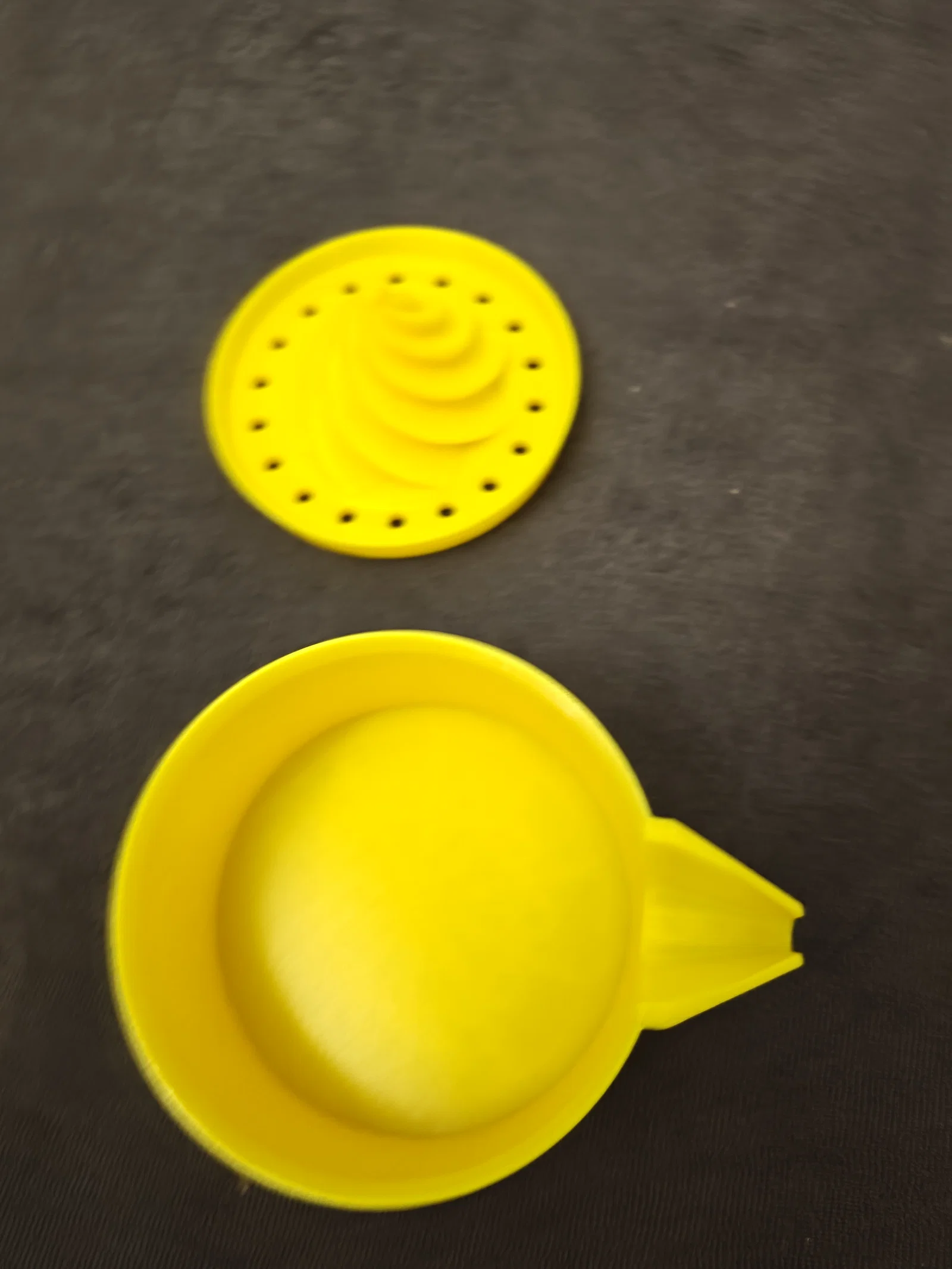

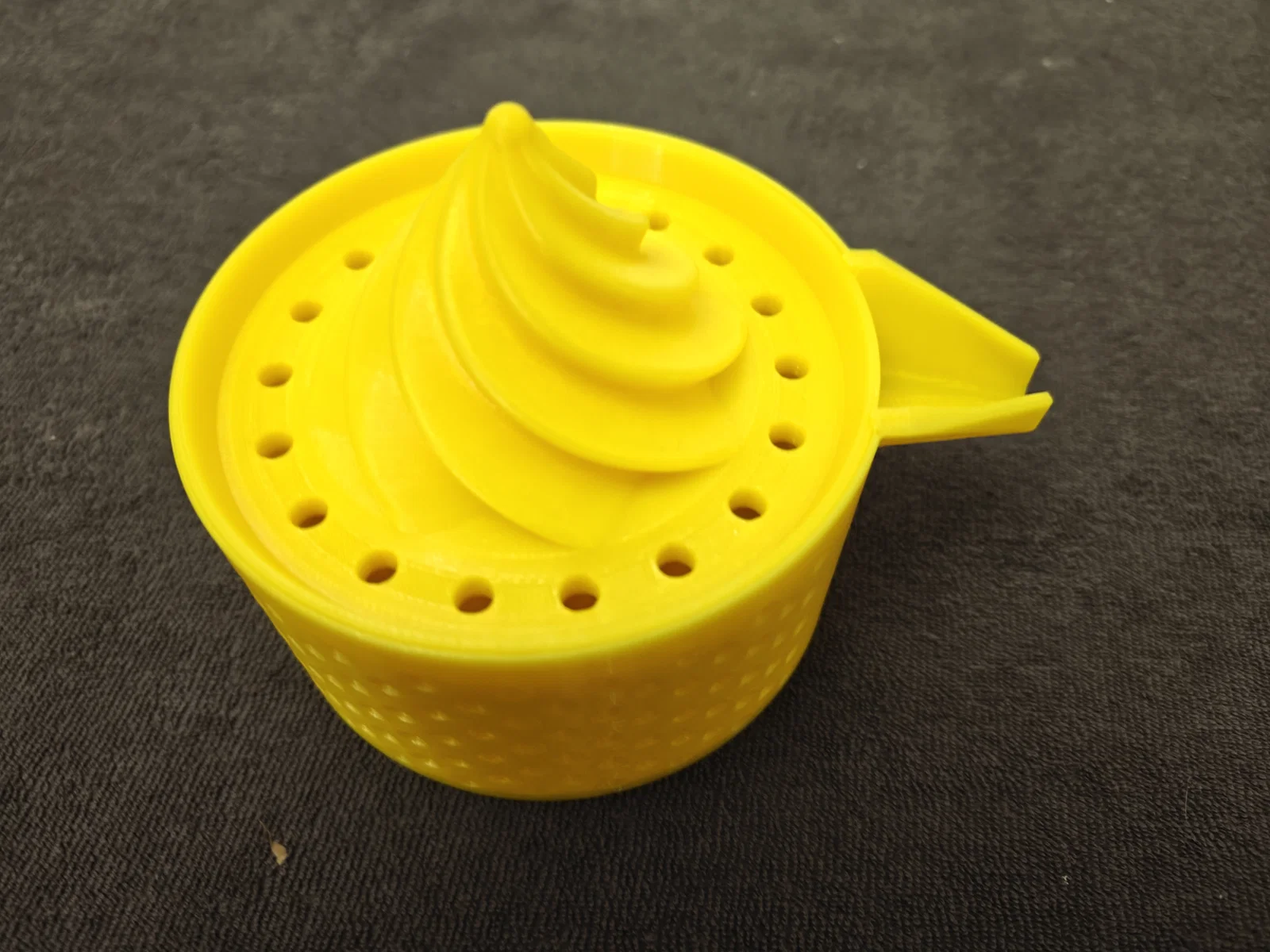

Đây là bộ dụng cụ vắt chanh thủ công gồm hai phần — bạn chỉ cần in cả hai món, đặt nắp lên bát là đã có ngay một chiếc máy vắt tiện lợi với màng lọc và vòi rót.

Nguyên lý hoạt động

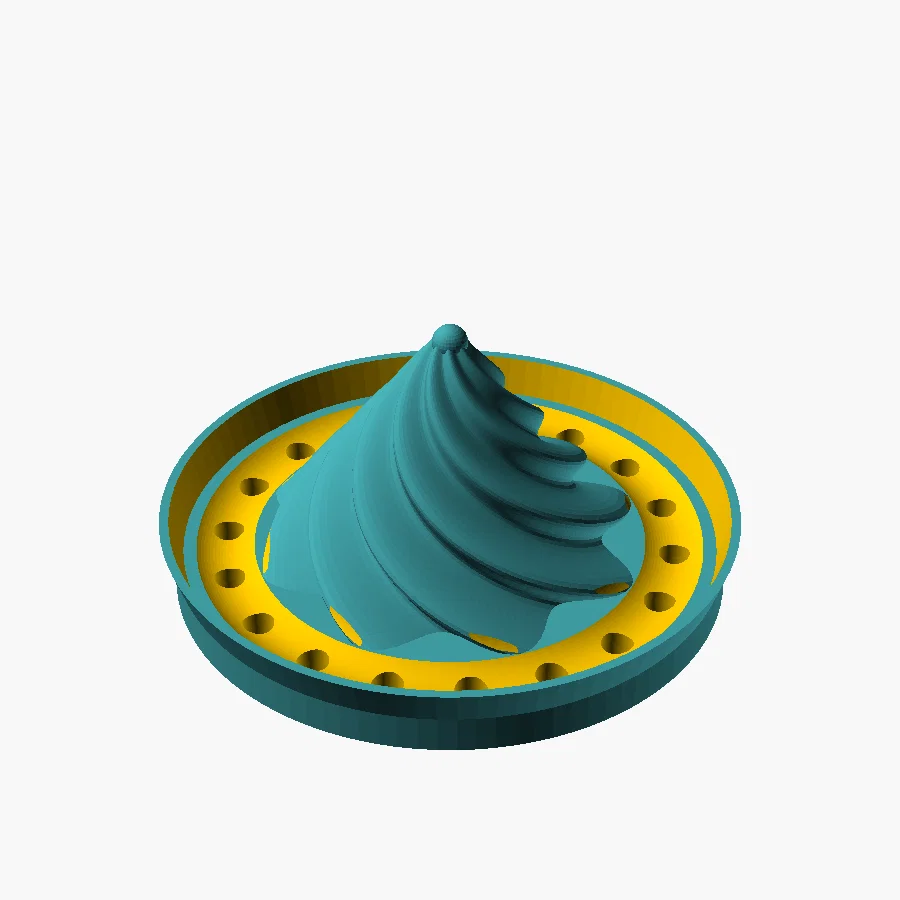

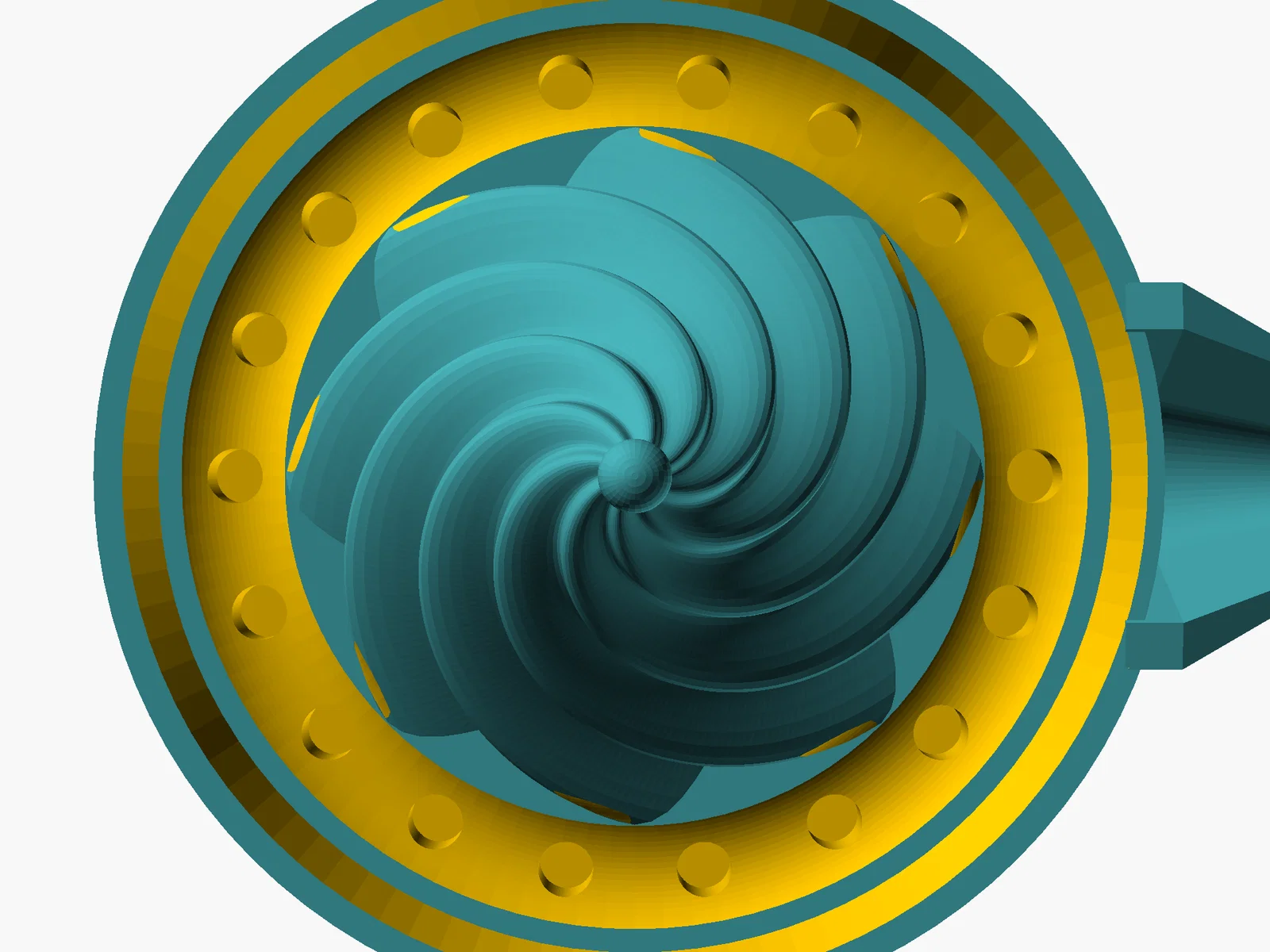

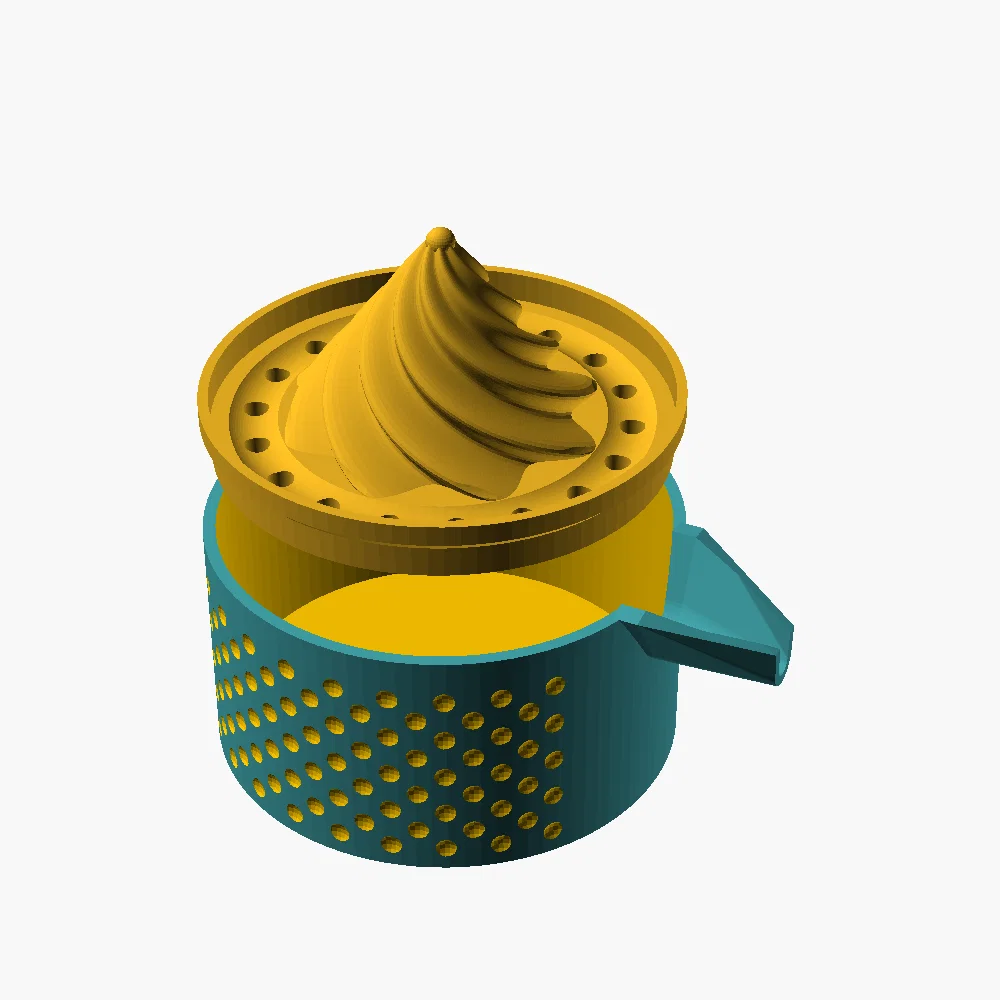

• Nắp = đĩa lọc + nón vắt hình xoắn ốc. Nón vắt này được tạo ra bằng cách xoắn một đa giác hình sao dạng sóng cosine, tạo nên các đường gờ xoắn sắc nét với bề mặt uốn lượn. Với góc xoắn từ đáy lên đỉnh, khi bạn xoay nửa quả chanh trên nón, các rãnh xoắn sẽ cắt phần thịt quả và dẫn nước cốt chảy xuống.
• Màng lọc: Một vòng gồm 24 lỗ Ø3 mm được khoan thẳng xuyên qua đĩa lọc. Không cần support hay bridge, chỉ đơn giản là một đĩa đục lỗ.

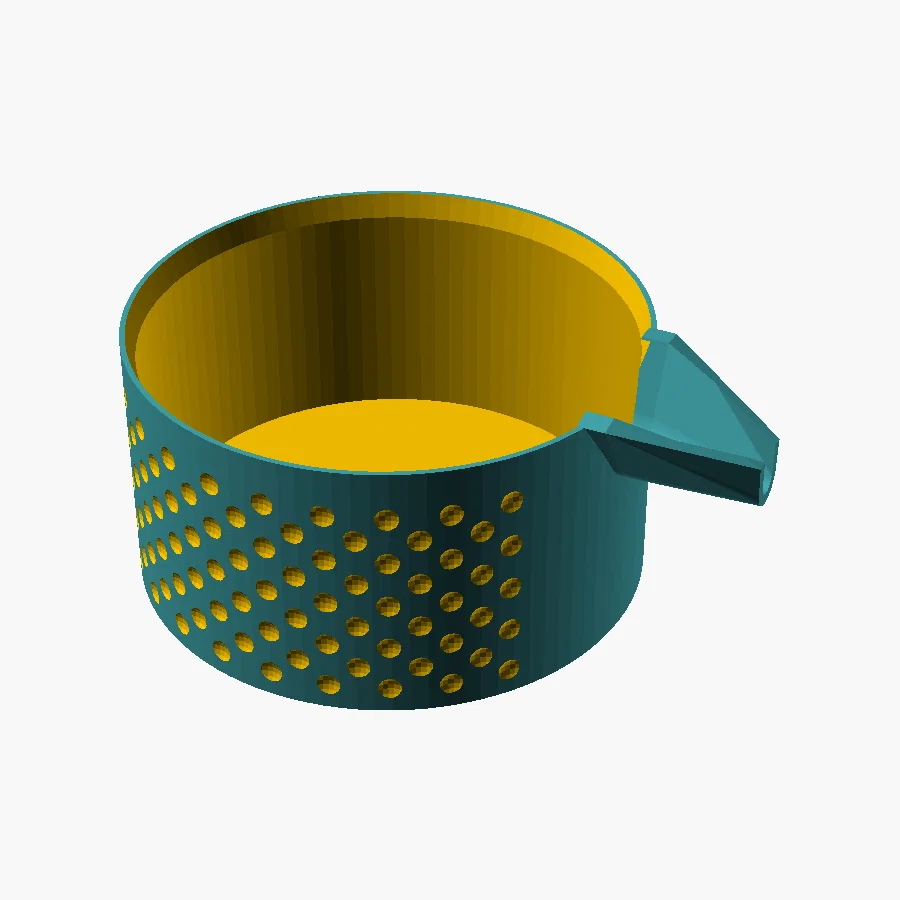

• Bát: Cốc đựng nước cốt hình trụ đường kính ngoài 95 mm, cao 50 mm với vòi rót hình chữ U được khoét ngay trên vành. Đáy vòi nằm ngang với mực nước trong bát nên nước sẽ chảy ra ngay khi bạn nghiêng bát.
• Khớp nối Nắp - Bát: Vành ngoài của nắp có độ vát côn (Ø89 → Ø93 trong 6 mm) khớp hoàn hảo với mép bát. Thiết kế này giúp nắp vừa khít face-to-face. Bạn còn có thể úp ngược nắp vào bên trong bát để cất giữ rất gọn gàng.

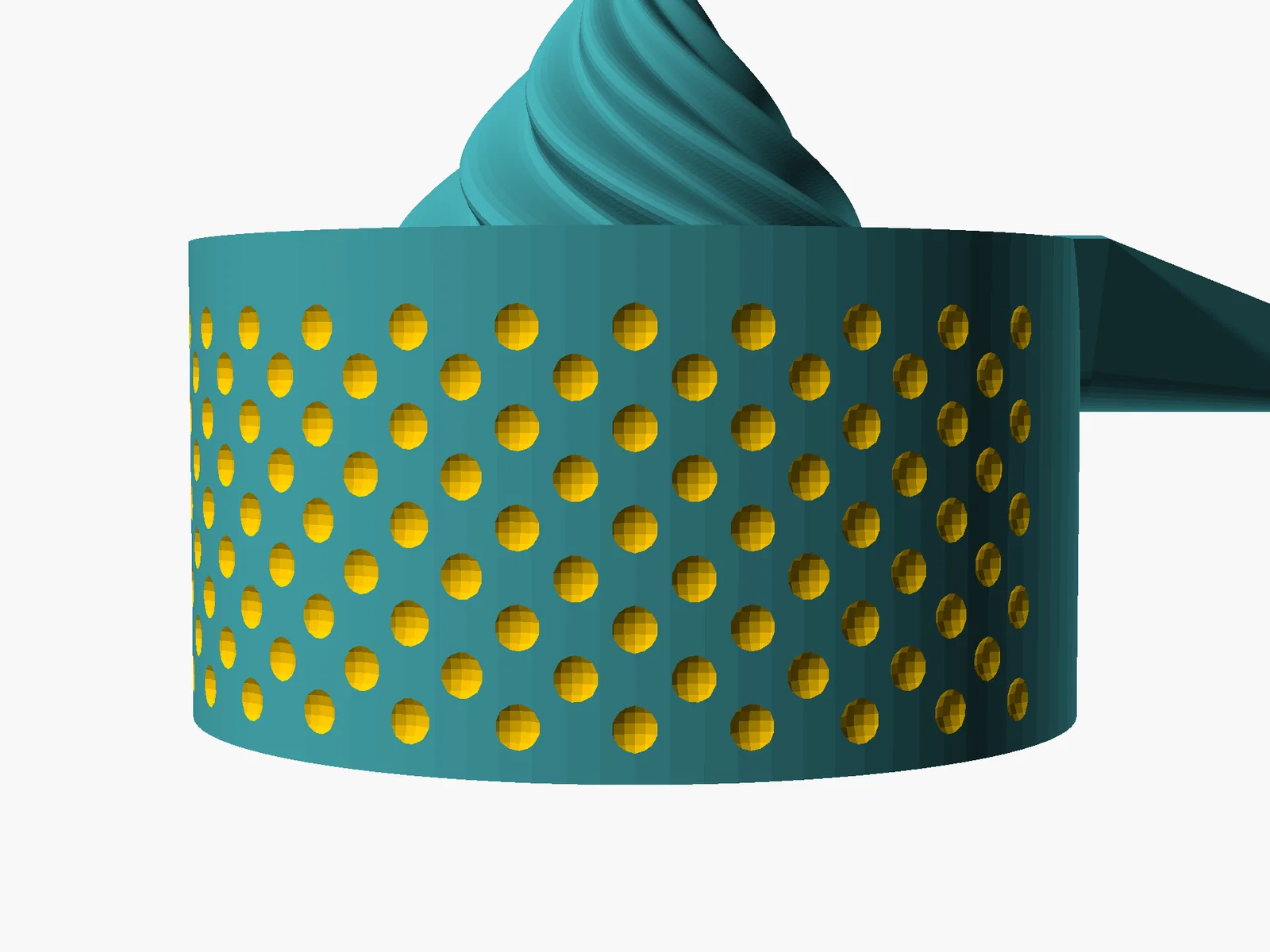

• Họa tiết: Bề mặt ngoài của bát có vân nhám giống vỏ chanh (trừ phần vòi rót để đảm bảo dòng chảy mượt mà).

Bộ phận & File in

Không cần support cho bất kỳ bộ phận nào. Đỉnh nón vắt là điểm cuối cùng của quá trình in; không có góc overhang nào lớn hơn 45°.

Hướng dẫn in

• Layer 0.2 mm, 3 tường, infill 15% là đủ (bát thì rỗng, nắp thì chủ yếu là nón vắt).
• PLA màu vàng là lựa chọn tuyệt nhất — nhìn giống quả chanh thật. Các loại PLA an toàn thực phẩm đều ổn cho nhu cầu sử dụng nhanh; nhớ rửa sạch và lau khô sau khi dùng (vì vân in FDM không an toàn khi dùng máy rửa bát và dễ bám cặn).
• In cả hai phần cùng lúc trên bàn in 220 × 220; tổng khối lượng khoảng 50 g.

Cách sử dụng

1. Cắt đôi quả chanh (hoặc tắc/cam nhỏ).
2. Đặt nắp lên vành bát.
3. Úp mặt cắt xuống nón, vừa xoay vừa nhấn mạnh.
4. Nước cốt chảy qua các rãnh, qua lỗ lọc vào bát. Xơ và hạt giữ lại trên nắp.
5. Nhấc nắp ra và rót nước cốt từ vòi.
6. Rửa sạch và úp ngược nắp vào bát để bảo quản.

Tùy chỉnh file SCAD

File OpenSCAD đi kèm cho phép bạn tùy chỉnh các thông số:

• bowl_outer_d (95 mm) — đường kính bát; tăng lên cho bưởi, giảm xuống cho tắc.
• bowl_h (50 mm) — dung tích chứa nước.
• cap_cone_h / cap_cone_d_base — độ vắt; nón cao + đáy lớn = vắt được nhiều nước hơn.
• n_strainer (24) / strainer_hole_d (3 mm) — số lượng và kích thước lỗ lọc.
• spout_proj (24 mm) — độ dài của vòi rót.

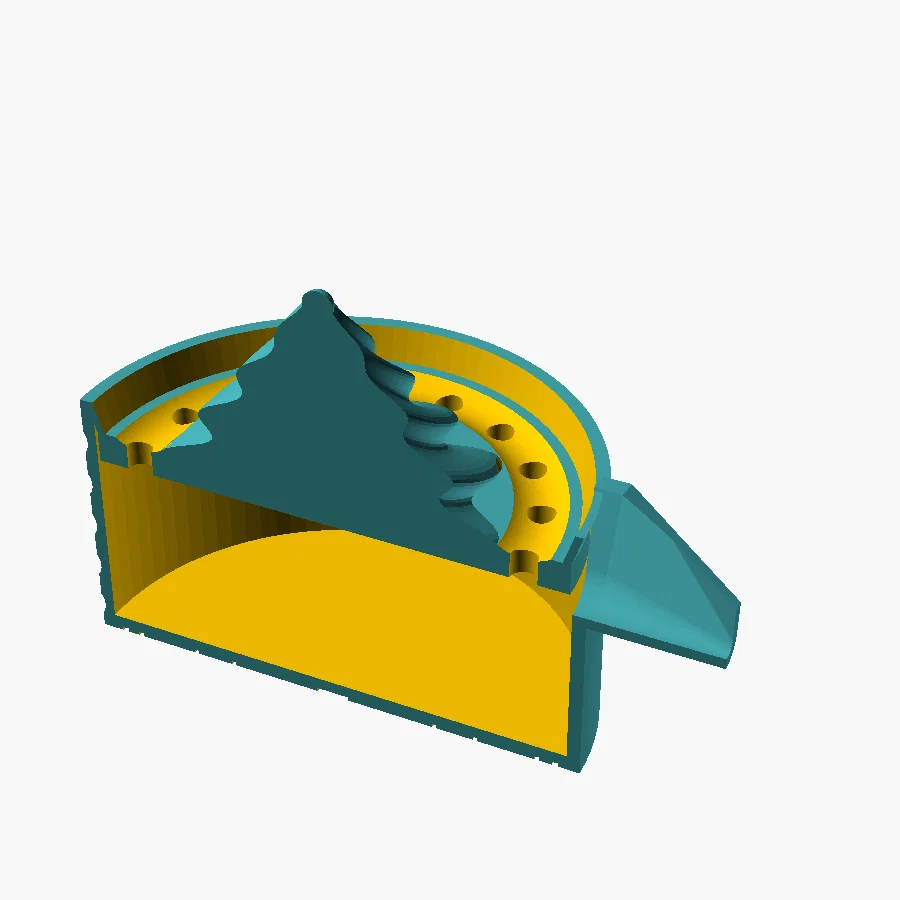

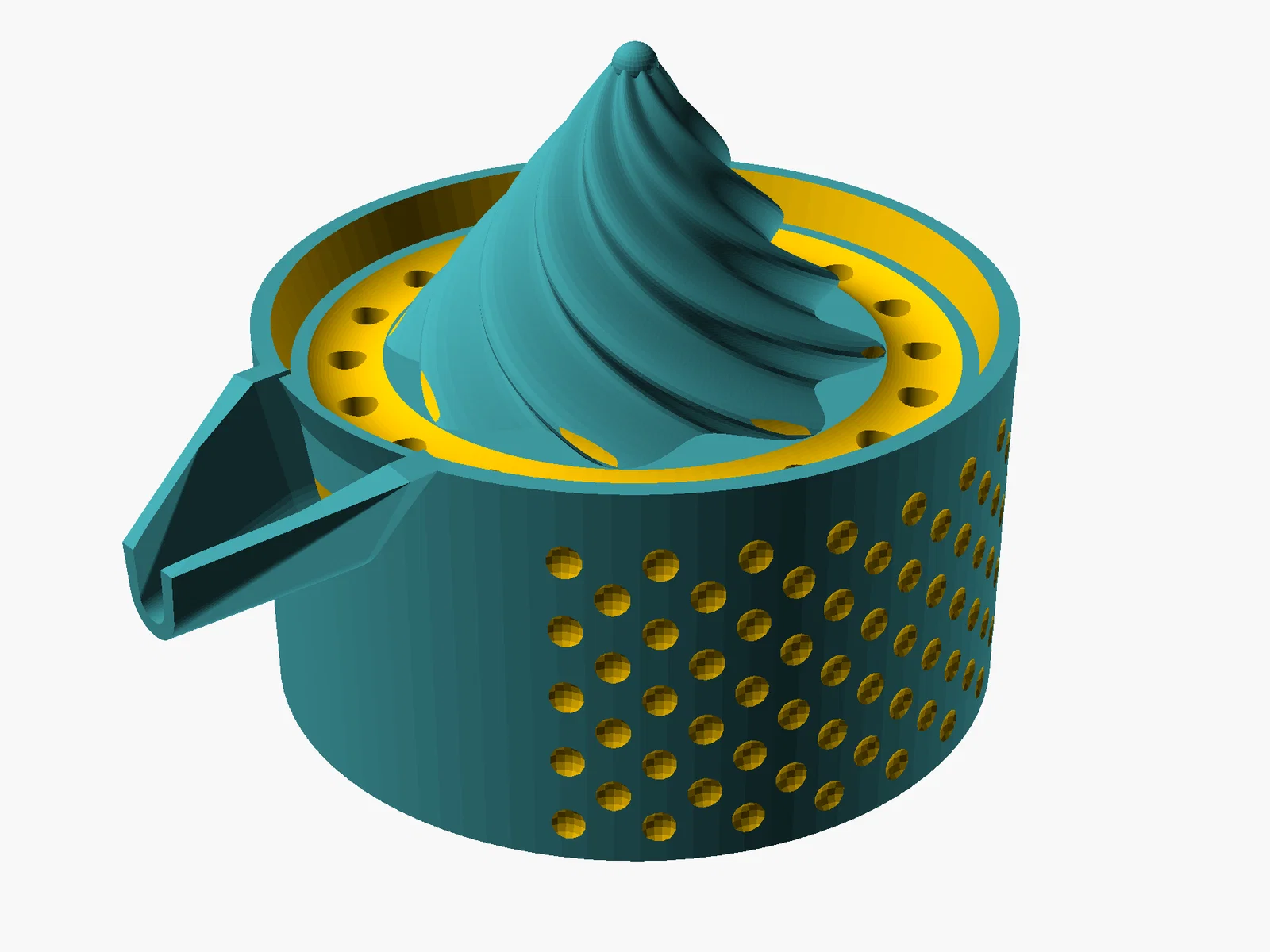

Bạn có thể dùng lệnh part ở đầu file SCAD để chọn in: "bowl", "cap", "all" (cả bộ), "exploded", hoặc "section" (cắt lát để kiểm tra khớp nối).
