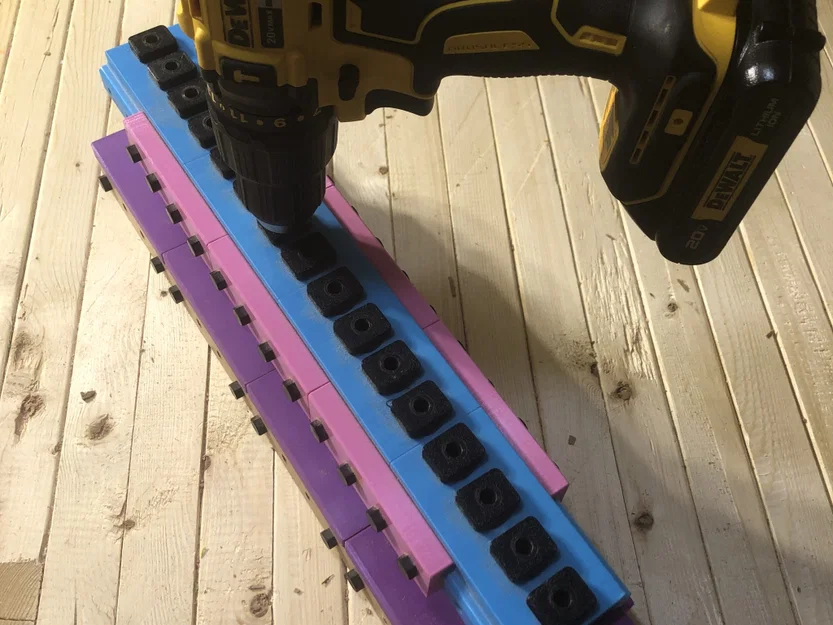

Giá đỡ khoan ván cho dự án khối xây dựng

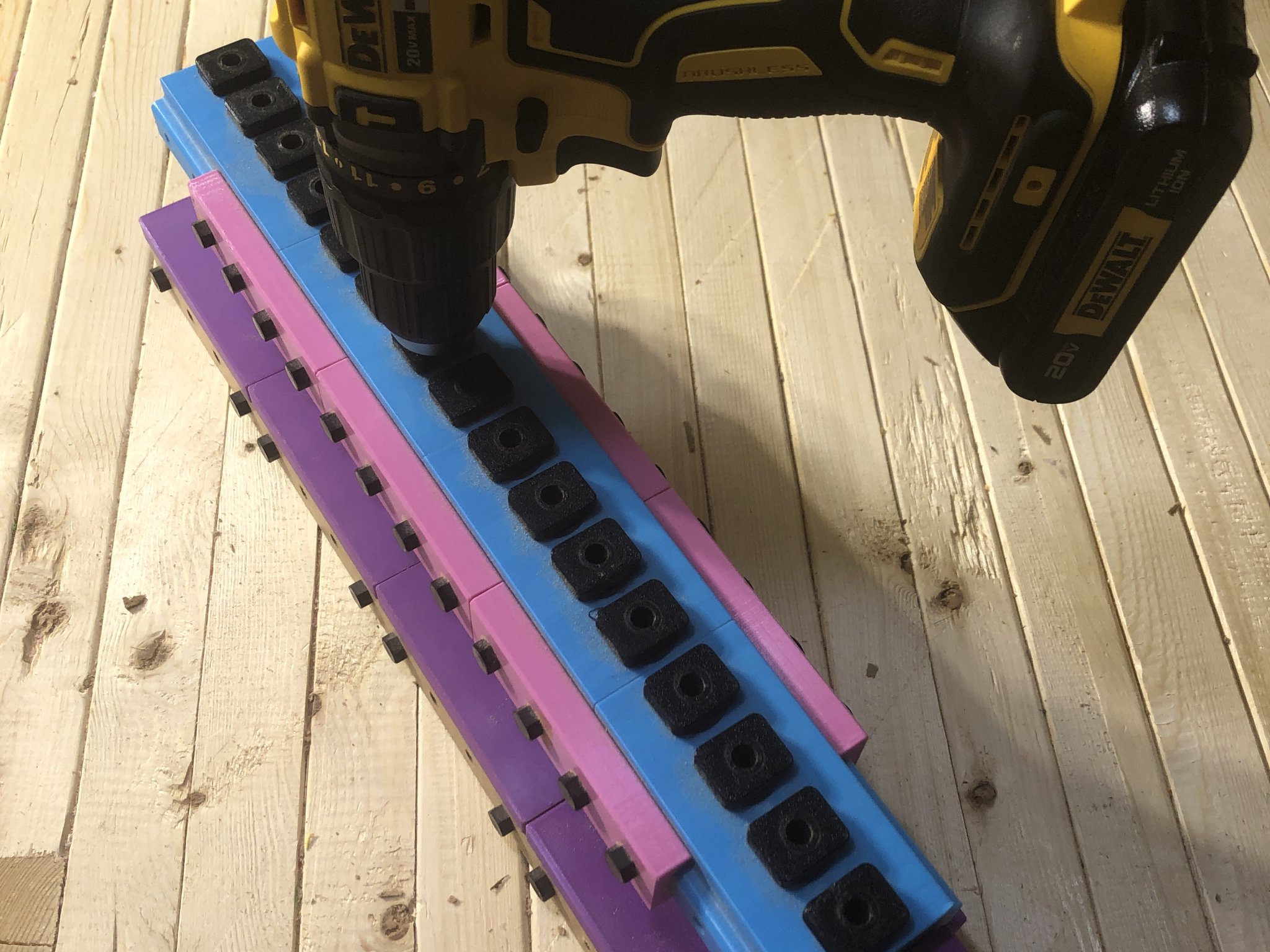

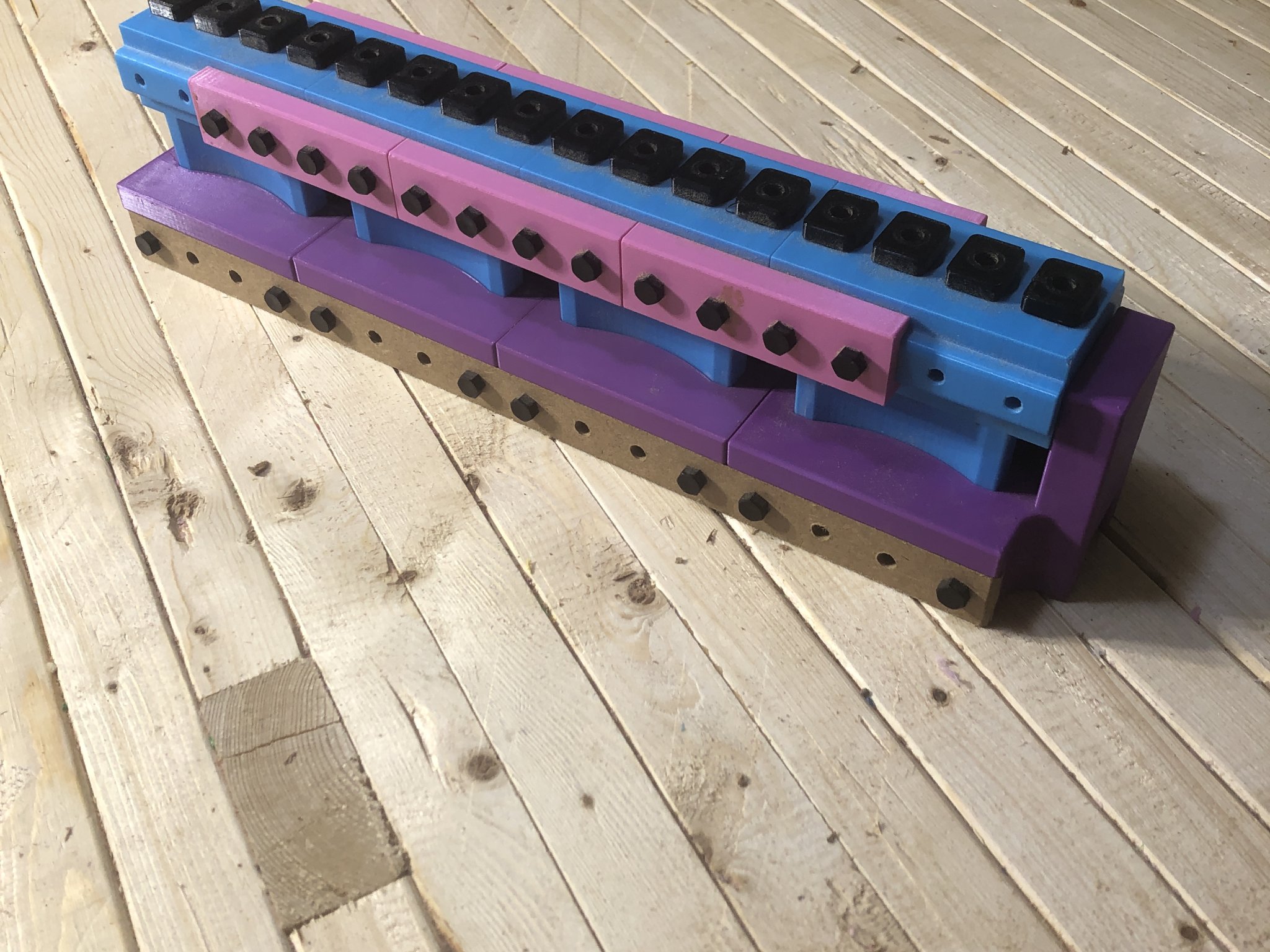

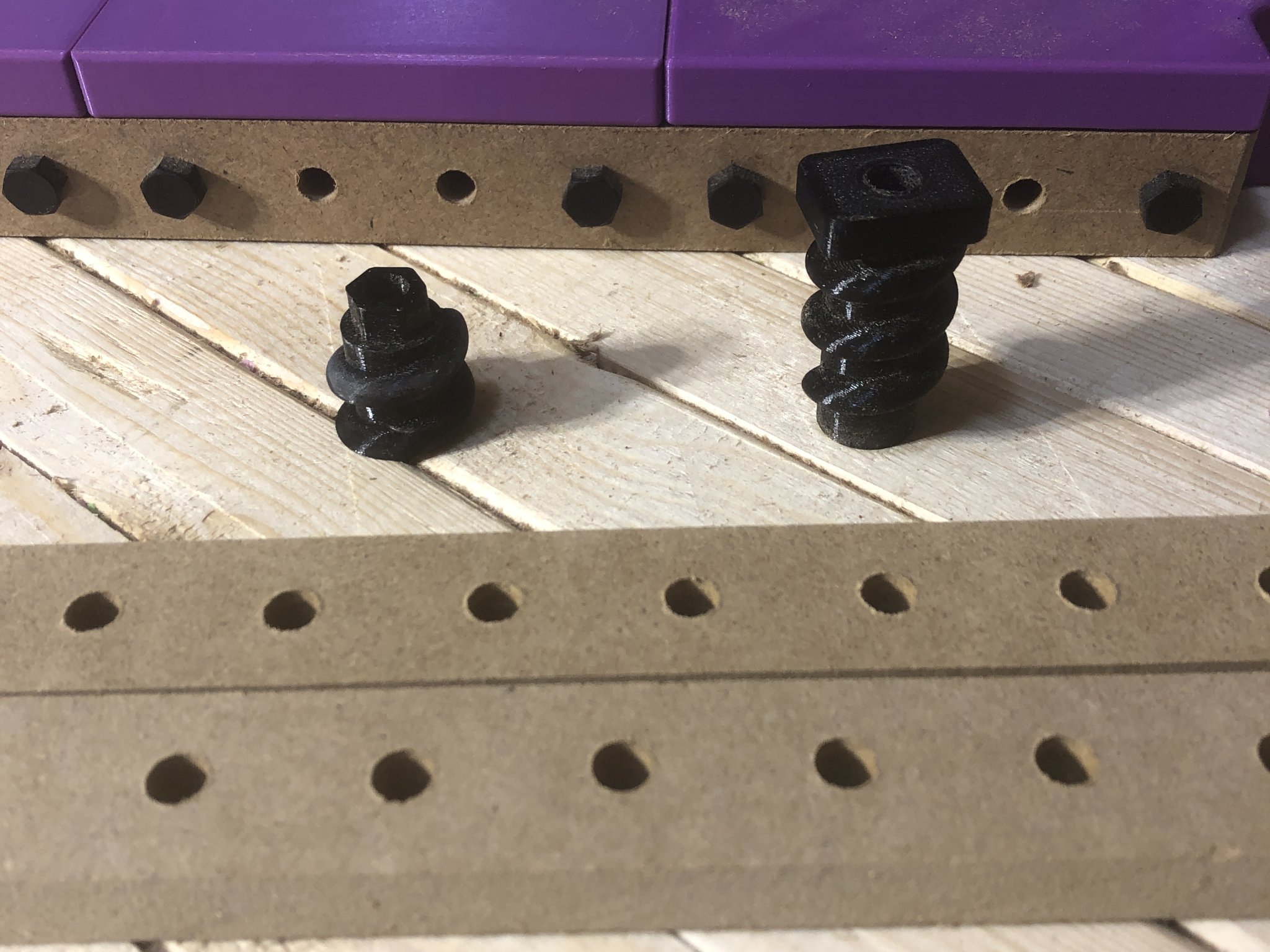

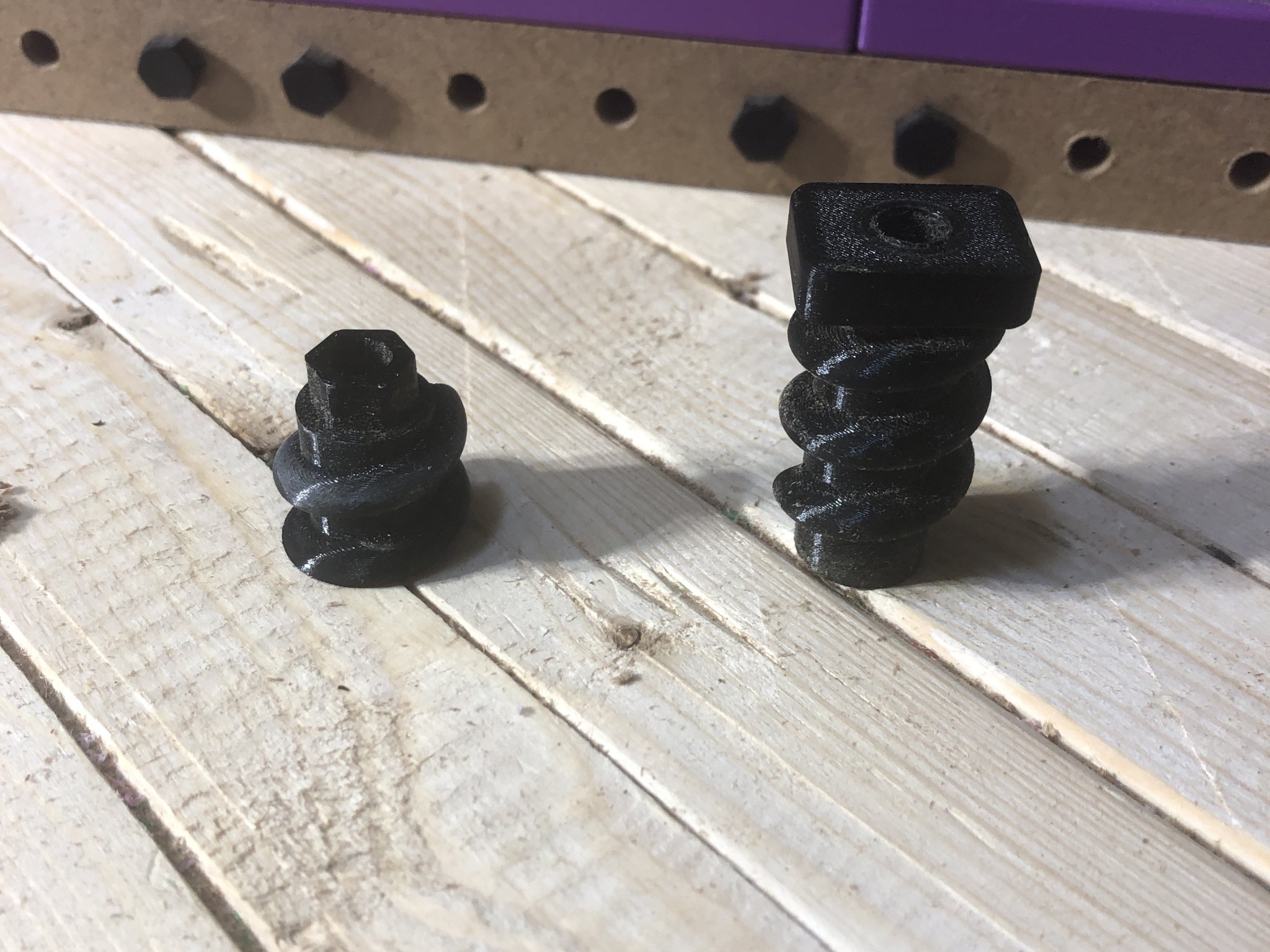

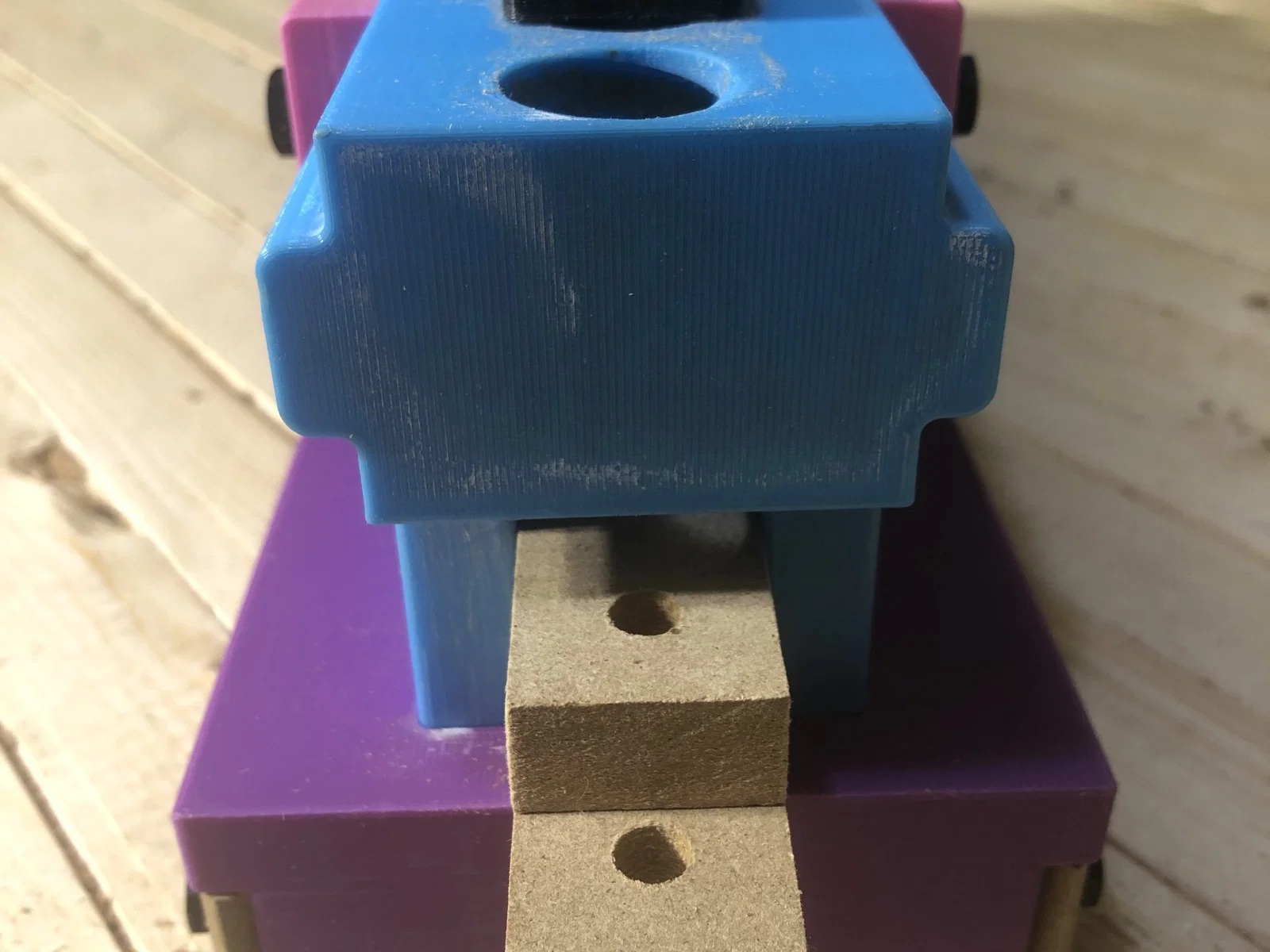

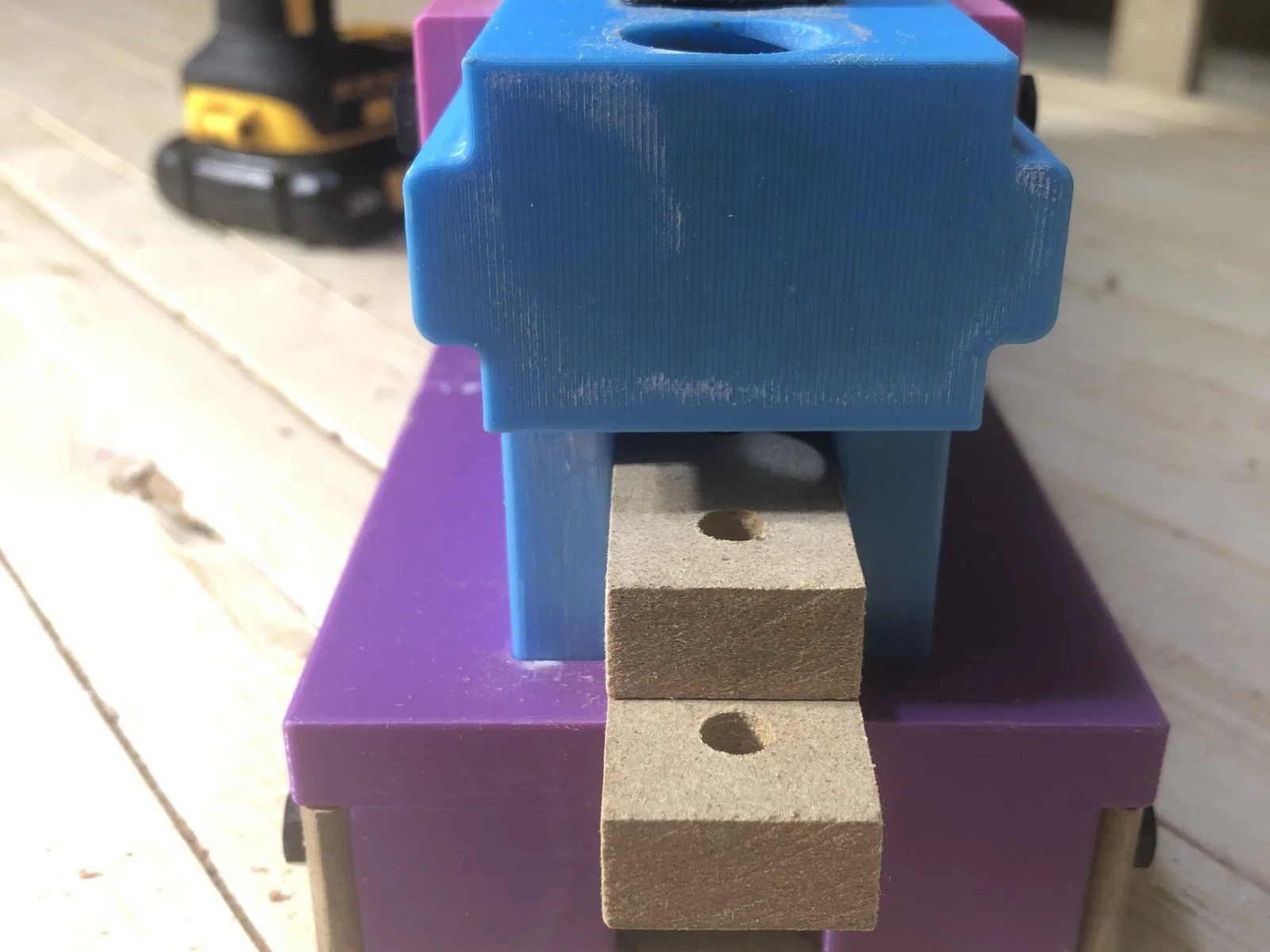

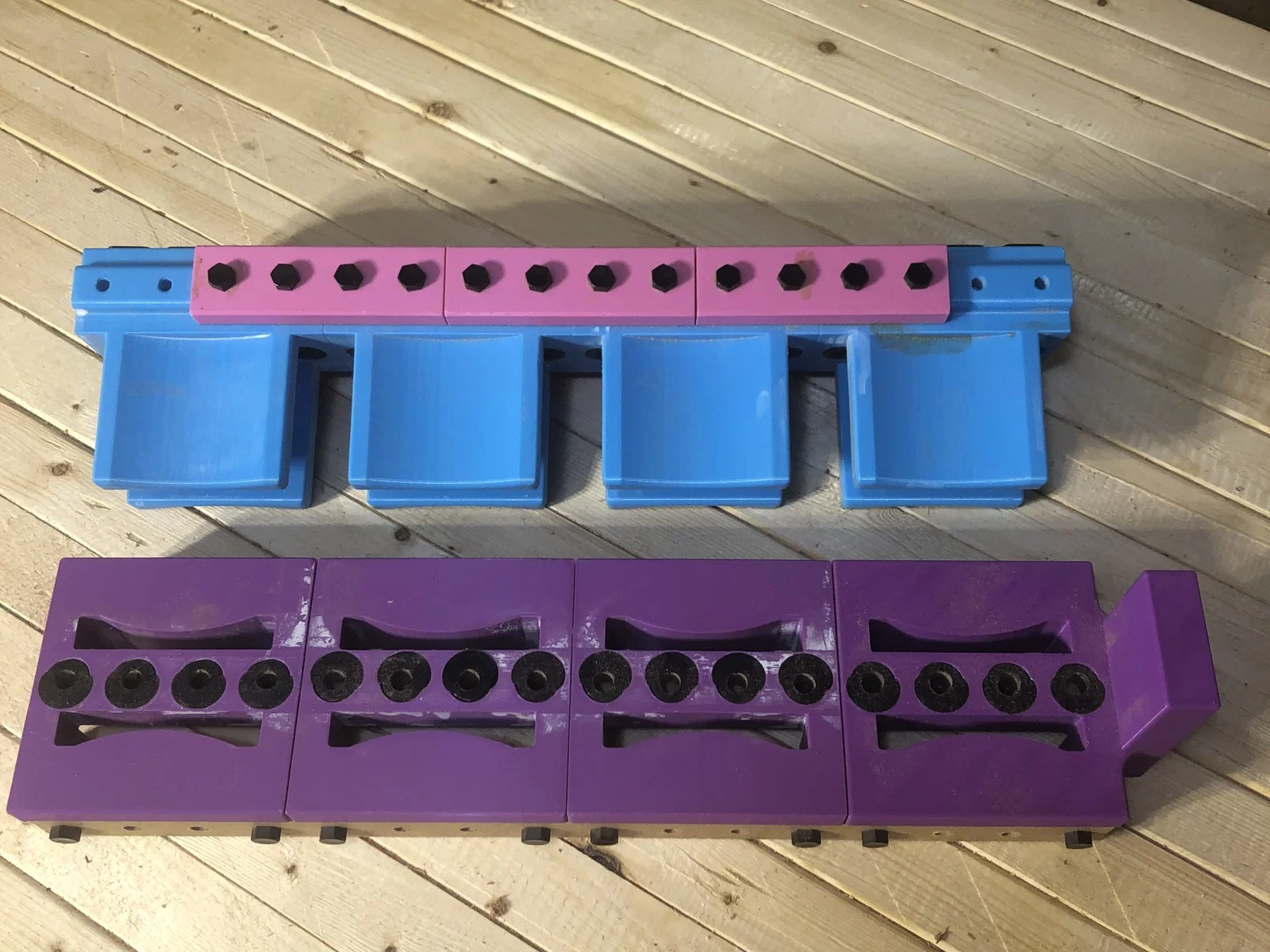

Tôi không có kinh nghiệm thiết kế hoặc kỹ thuật và không thể đảm bảo an toàn hoặc khuyến nghị việc xây dựng dự án này. Một dự án mà tôi gọi là khối xây dựng được thiết kế cho các cháu gái và cháu trai của tôi để họ có thể học các kỹ năng thực hành và thử nghiệm lý thuyết trong khi xây dựng một cơ chế hoạt động. Đây là một jig mà tôi đã thiết kế để giúp sản xuất một số bộ phận gọi là “tấm. ” Nó là một phần của một dự án lớn hơn mà tôi đang làm, nơi các khối xây dựng dễ dàng sản xuất sẽ cho phép một loạt các cơ chế và cấu trúc có thể tiếp cận cho những người có thể quan tâm. Tôi đang công khai dự án này với hy vọng rằng một cộng đồng rộng lớn hơn có thể được hình thành và khiêm tốn yêu cầu bất kỳ phản hồi nào mà bạn sẵn lòng cung cấp. Cảm ơn bạn. Hệ thống khối xây dựng có ba thành phần chính và jig này được thiết kế để sản xuất thành phần thứ ba, tấm. 1) Các khối in 3D mà tôi thấy là tốt nhất khi in bằng cài đặt “Chất lượng 0. 15mm” trong eSlicer. Điều này tạo ra các lỗ ren chấp nhận được cho các bu lông ¼"-20. PLA thông thường là loại filament mà tôi sử dụng và nó đã đáp ứng hơn cả nhu cầu của tôi. Để đảm bảo độ bền, tôi sử dụng 4 biên và một lớp lấp đầy gyroid 10% với 5 lớp ở trên và dưới. Tên của mỗi tệp sẽ có một số trong dấu ngoặc. Số này đại diện cho tổng số bộ phận cần thiết. 2) Các bu lông và đai ốc nhựa ¼"-20 từ McMaster-Carr. Mặc dù bất kỳ bu lông ¼"-20 nào cũng sẽ hoạt động, tôi không tin tưởng trẻ em với các bu lông kim loại và những cái nhựa từ McMaster-Carr hoạt động tốt và là lựa chọn tiết kiệm nhất mà tôi có thể tìm thấy. 3) Tấm MDF có chiều rộng 1 inch, độ dày 7/32 inch hoặc ½ inch và chiều dài biến đổi. Thật không may, tất cả các tùy chọn vật liệu ¼ inch như ván ép và MDF đều có độ dày 7/32 inch. Đây không phải là vấn đề lớn nhất vì một vòng đệm 1/32 inch hoạt động "OK" khi căn chỉnh các bộ phận nhưng việc có được vật liệu ¼ inch thực sự sẽ là điều mong muốn hơn. Các tấm có một lỗ 9/32 inch khoan ở giữa, bắt đầu cách nửa inch và cách nhau 1 inch. Với mỗi 1 inch chiều dài, mỗi tấm sẽ có một lỗ. Các tấm có thể được in 3D, tuy nhiên chi phí về thời gian có vẻ quá nhiều. Một dụng cụ để khoan lỗ trên các tấm sẽ được phát hành như một dự án riêng biệt. Cắt MDF trên một chiếc bàn cưa thành các dải rộng 127/128 inch đã hoạt động tốt với tôi. Một cuốn sách nhỏ được bao gồm cho thấy các sơ đồ về cách các bộ phận ghép lại với nhau. Liên kết đến video:

Đến bất kỳ ai quan tâm đến dự án, tôi cảm ơn bạn vì thời gian và bất kỳ gợi ý hoặc phản hồi nào bạn có thể cung cấp. Có những nguy hiểm liên quan đến dự án này như nguy cơ nghẹt thở và các bộ phận chuyển động có thể gây thương tích hoặc ít nhất là không thoải mái. Một lần nữa, tôi không thể đảm bảo an toàn và hoạt động đúng đắn của dự án nếu bạn quyết định xây dựng nó. Tôi phát hành các tệp như một cách để đưa một ý tưởng của tôi ra công chúng và không phải để khuyến khích bạn thực sự in và xây dựng các tệp. Đây chủ yếu là một lý thuyết như một số người sẽ trình bày trong một cuốn sách hoặc tài liệu và tôi đơn giản không có kỹ năng trong việc viết để thực hiện một công việc như vậy.
