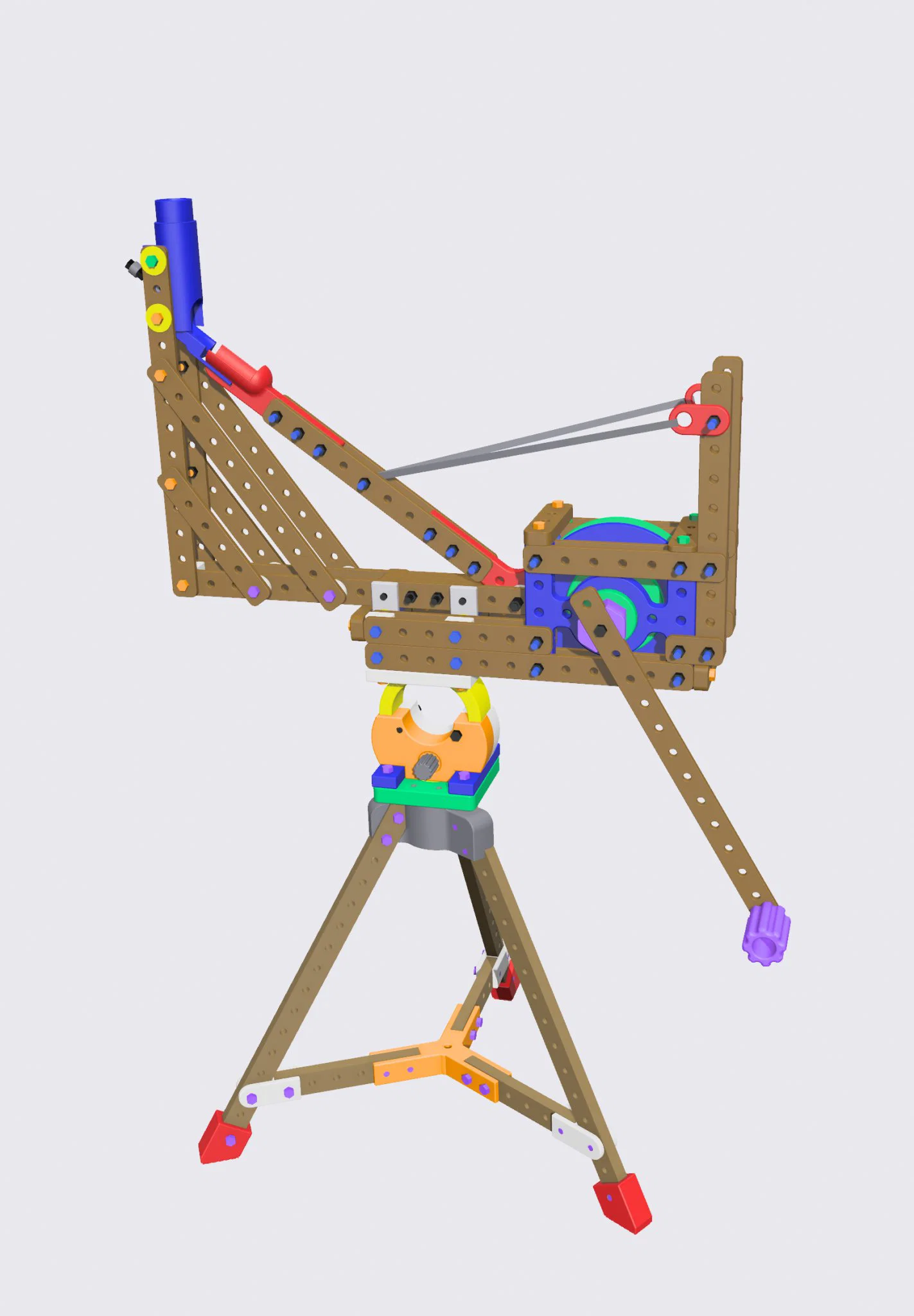

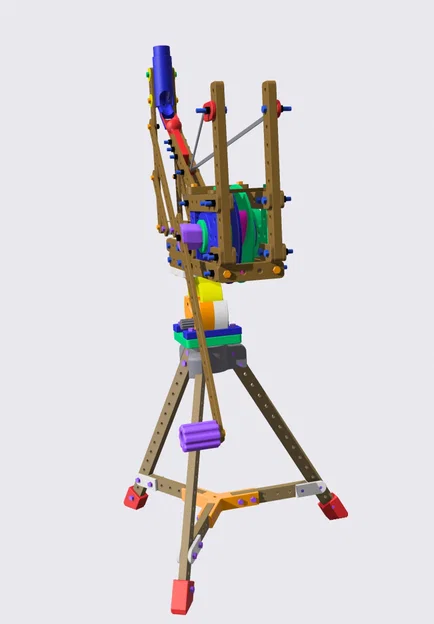

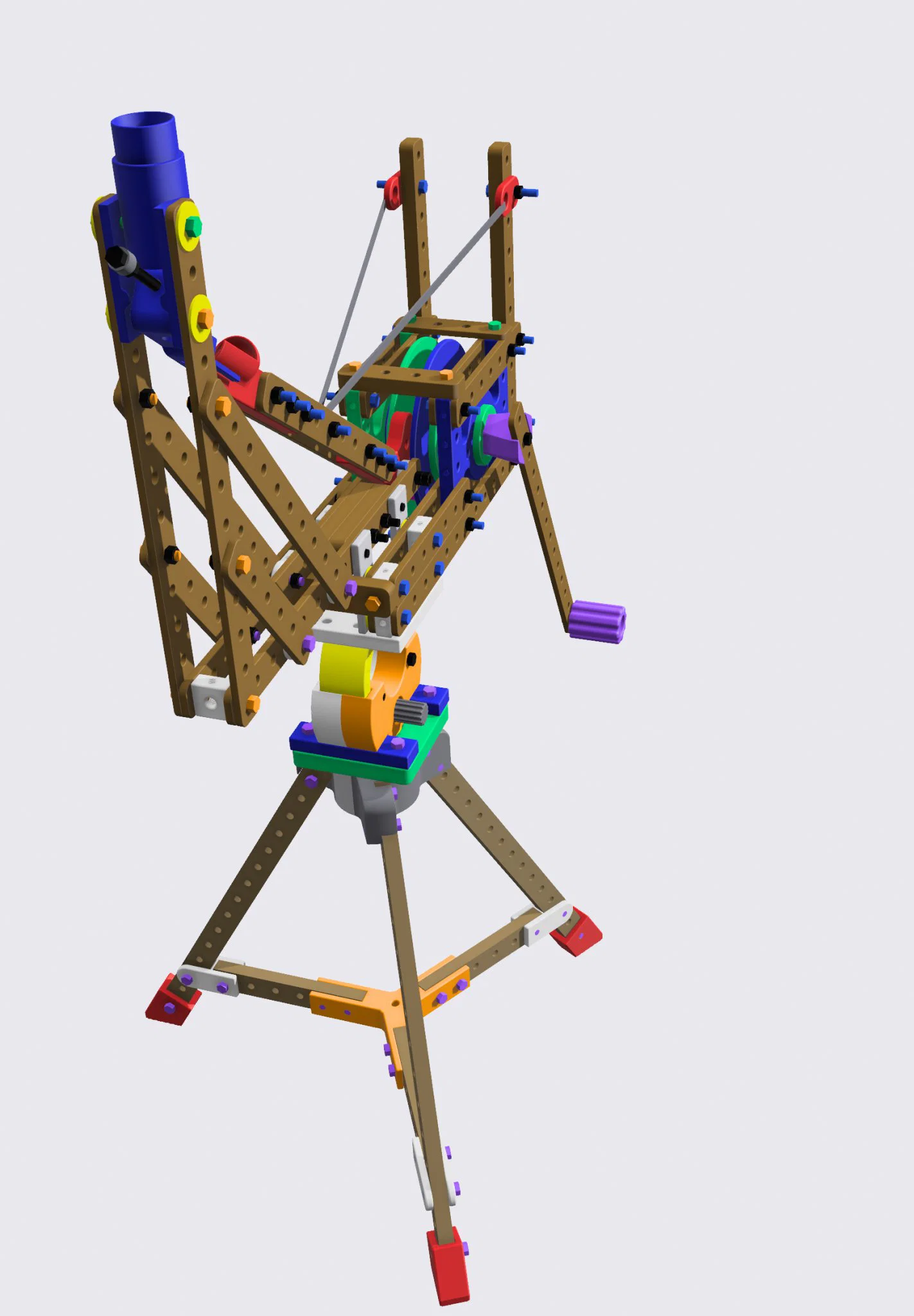

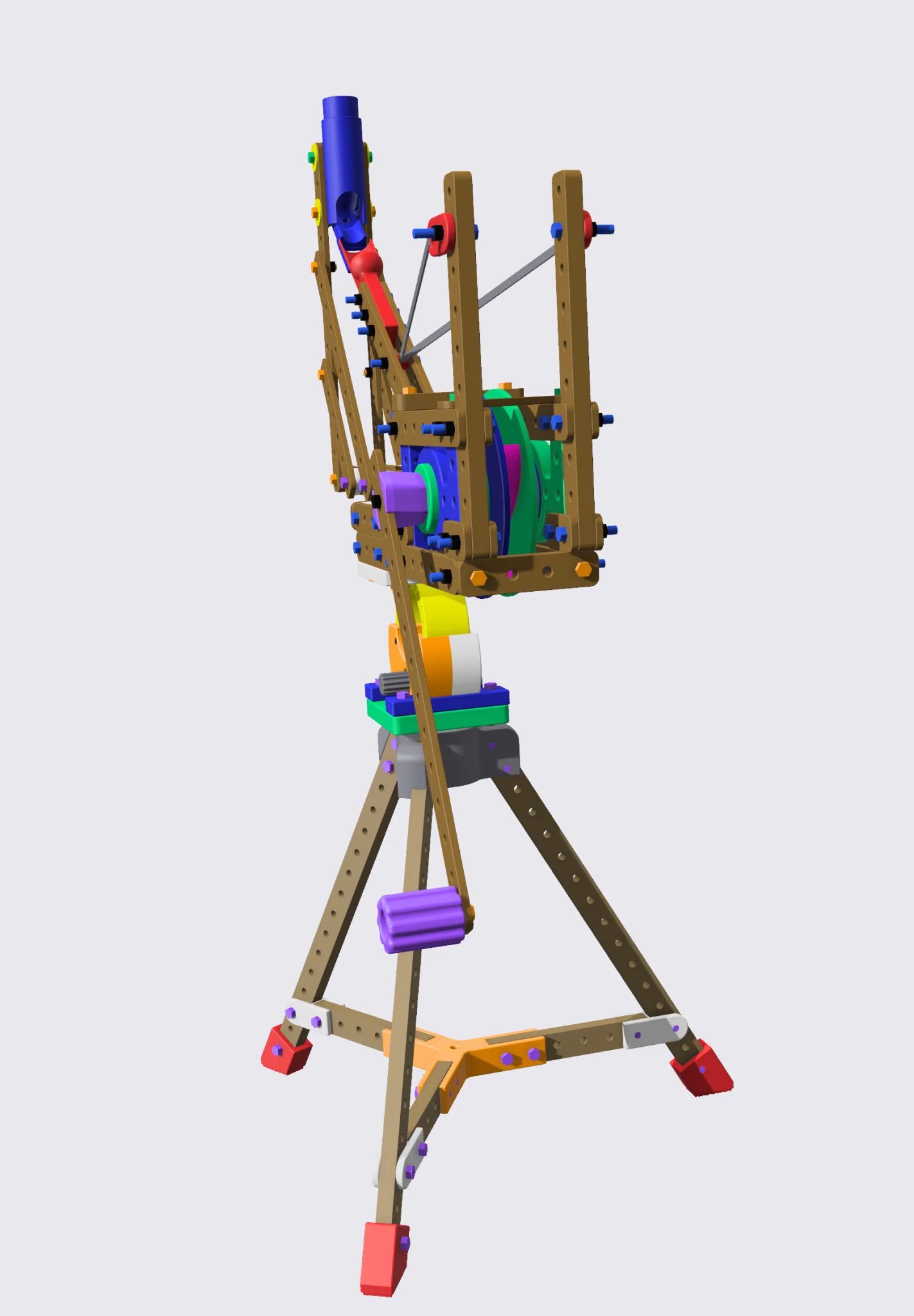

Công cụ bắn đá lặp lại từ khối xây dựng mô-đun

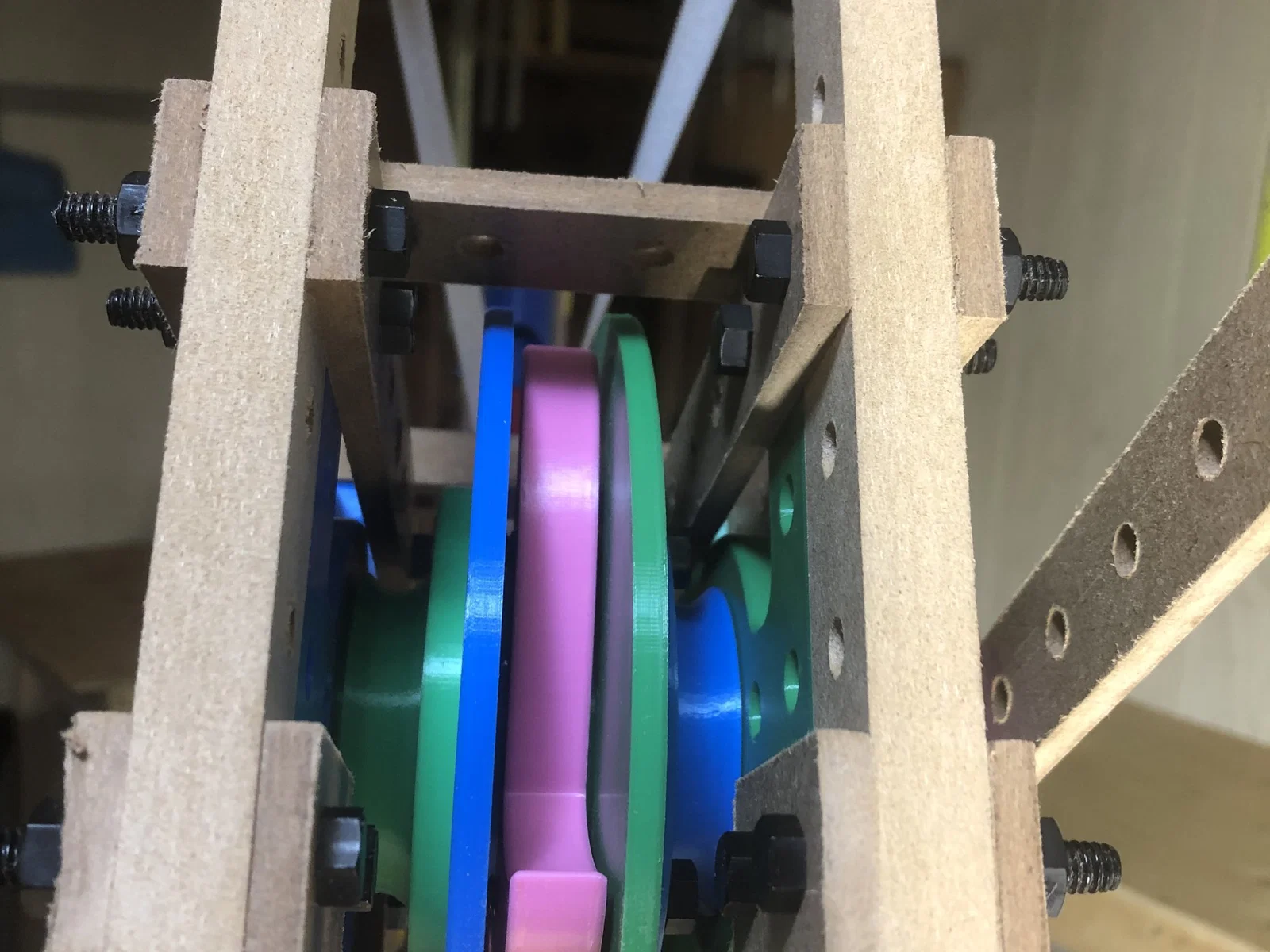

Tôi không có kinh nghiệm thiết kế hoặc kỹ thuật và không thể đảm bảo an toàn hoặc khuyến nghị xây dựng dự án này. Chiếc máy ném này được thiết kế cho các cháu gái và cháu trai của tôi để chúng có thể học các kỹ năng thực tế và thử nghiệm lý thuyết trong khi xây dựng một cơ chế hoạt động. Đây là một phần của một dự án lớn hơn mà tôi đang làm, nơi các khối xây dựng dễ sản xuất sẽ cho phép một loạt các cơ chế và cấu trúc có sẵn cho những ai có thể quan tâm. Tôi đang công khai dự án này với hy vọng rằng một cộng đồng rộng lớn hơn có thể được hình thành và khiêm tốn yêu cầu bất kỳ phản hồi nào mà bạn sẵn lòng cung cấp. Cảm ơn bạn. Hệ thống khối xây dựng có ba thành phần chính. 1) Các khối in 3D mà tôi thấy tốt nhất khi in bằng cài đặt “0. 15mm Quality” trong eSlicer. Điều này tạo ra các lỗ khoan chấp nhận được có thể chứa các bu lông ¼"-20. PLA thông dụng là loại filament mà tôi sử dụng và nó đã đáp ứng hơn cả nhu cầu của tôi. Để đảm bảo độ bền, tôi sử dụng 4 đường viền và một lớp lấp đầy gyroid 10% với 5 lớp ở trên và dưới. Tên của mỗi tệp sẽ có một số trong dấu ngoặc. Số này đại diện cho tổng số phần cần thiết. 2) Các bu lông và đai ốc nhựa ¼"-20 từ McMaster-Carr. Mặc dù bất kỳ bu lông ¼"-20 nào cũng sẽ hoạt động, tôi sẽ không tin tưởng trẻ em với các bu lông kim loại và các bu lông nhựa từ McMaster-Carr hoạt động tốt và là lựa chọn tiết kiệm nhất mà tôi có thể tìm thấy. 3) Tấm MDF có chiều rộng 1 inch, độ dày 7/32 inch hoặc ½ inch và chiều dài thay đổi. Không may, tất cả các tùy chọn vật liệu ¼ inch như ván ép và MDF đều có độ dày 7/32 inch. Đây không phải là vấn đề lớn nhất vì một miếng đệm 1/32 inch hoạt động “OK” khi căn chỉnh các bộ phận nhưng việc có được vật liệu ¼ inch thật sẽ là điều lý tưởng hơn. Các tấm có một lỗ 9/32 inch khoan ở giữa bắt đầu cách nửa inch và cách nhau 1 inch. Với mỗi 1 inch chiều dài, mỗi tấm sẽ có một lỗ. Các tấm có thể được in 3D nhưng chi phí về thời gian dường như là quá nhiều. Một dụng cụ khoan lỗ trên các tấm sẽ được phát hành như một dự án riêng. Việc cắt MDF trên một cái bàn cưa thành các dải có chiều rộng 127/128 inch đã hoạt động tốt với tôi. Chiều dài tấm cần thiết là:

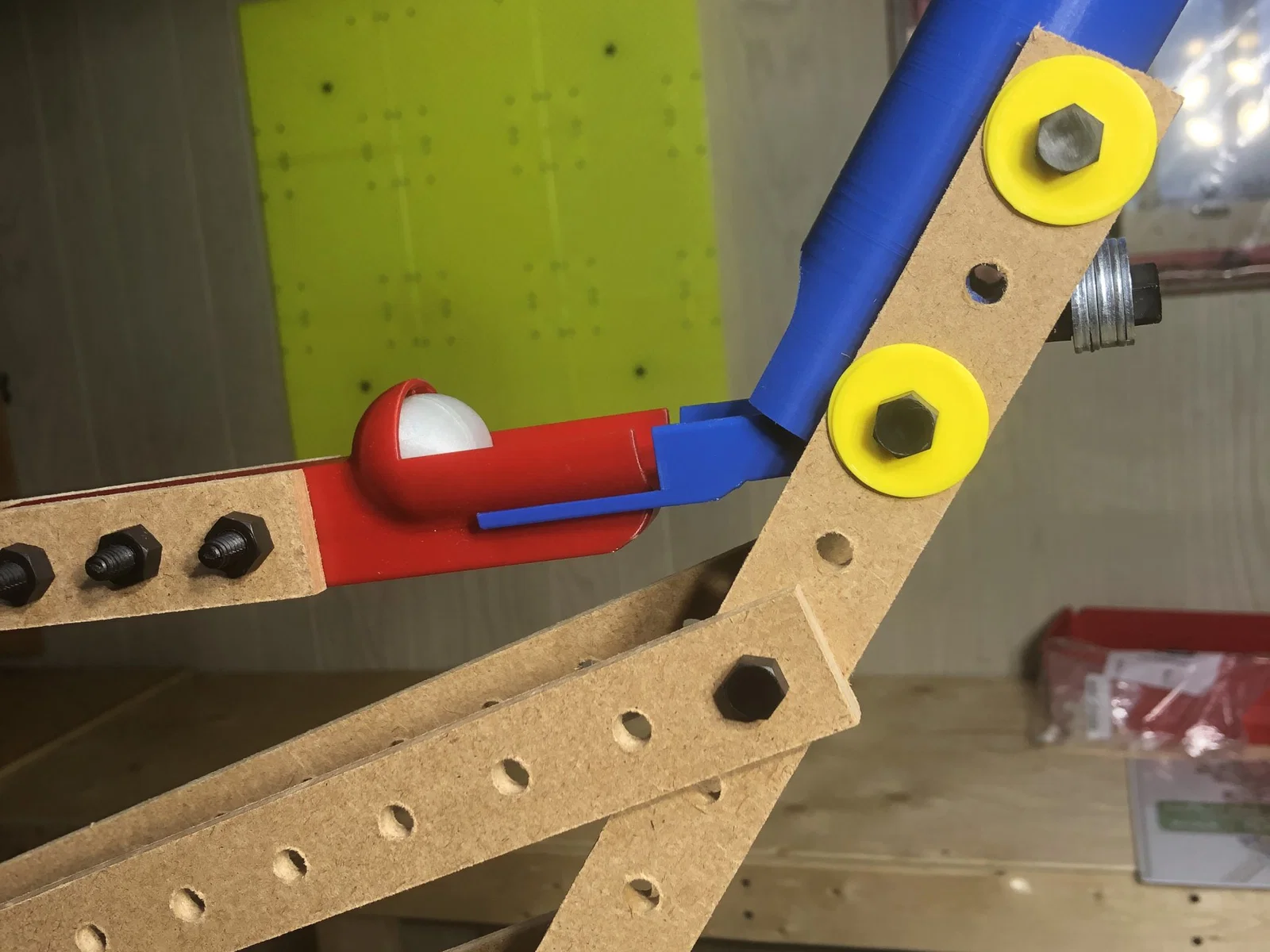

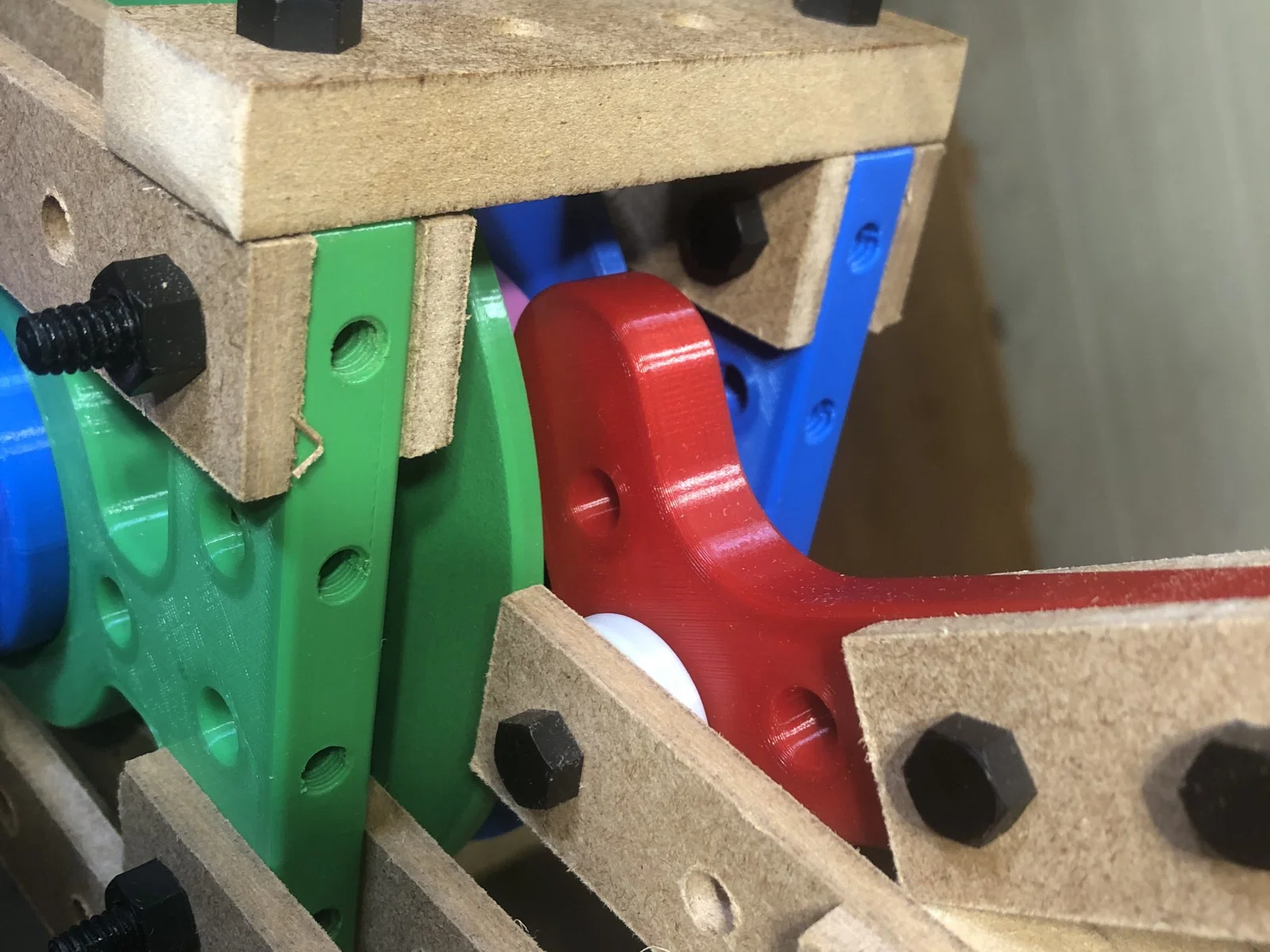

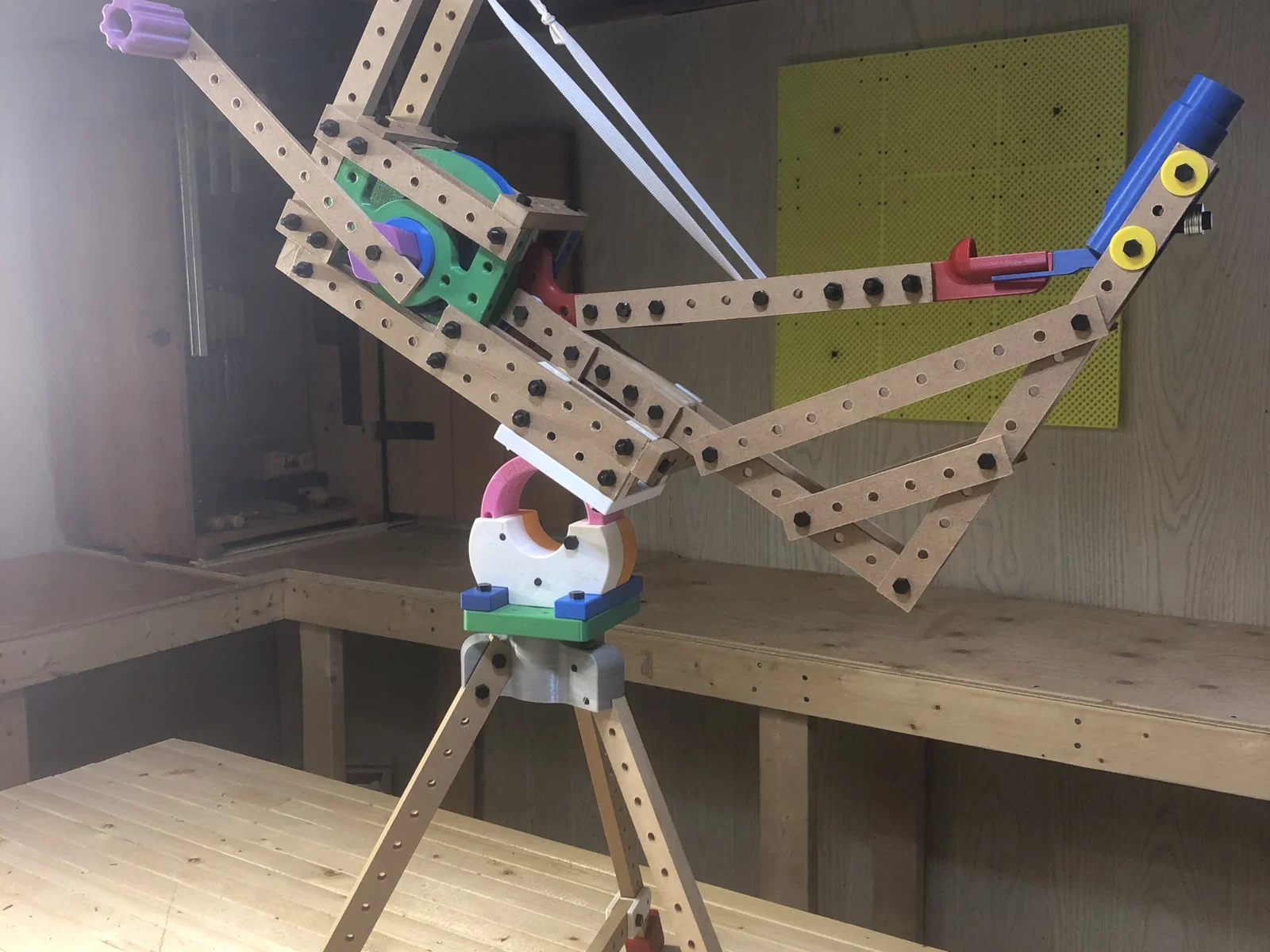

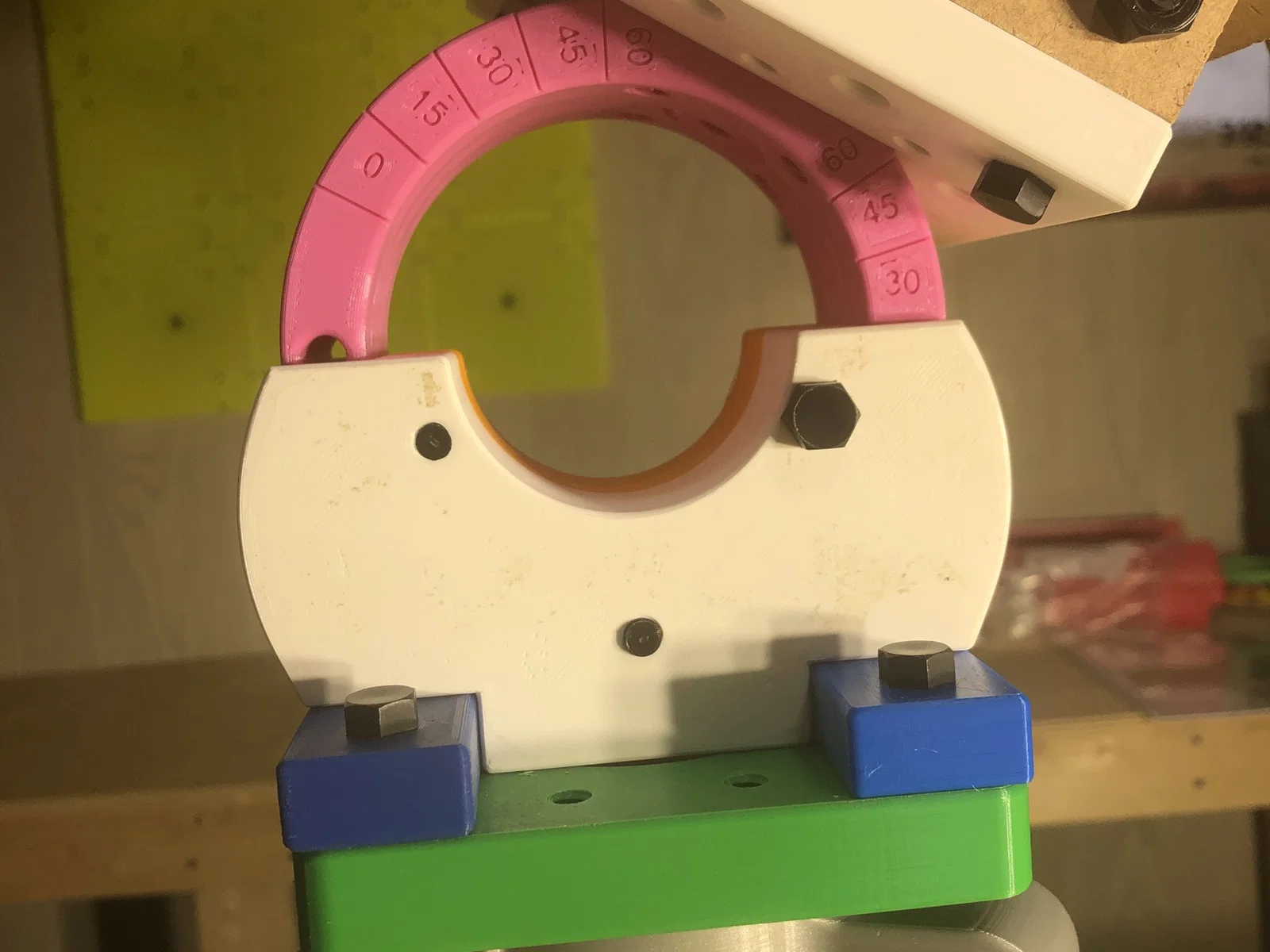

(7/32 inch dày) 4 x 2 inch, 2 x 3 inch, 1 x 4 inch, 2 x 6 inch, 8 x 7 inch, 2 x 10 inch, 4 x 12 inch, 2 x 13 inch, 3 x 14 inch. (½ inch dày) 5 x 4 inch, 3 x 6 inch, 2 x 10 inch, 3 x 16 inch. Các vật phẩm khác cần cho dự án này là một số dạng dây đàn hồi, đai kim loại để làm trọng lượng và bi nhựa ½ inch. Tôi thấy rằng các dây đàn hồi được sử dụng trong việc may đồ là tốt nhất và có thể mua tại các cửa hàng đồng giá trong khu vực của tôi. Bất kỳ loại vật liệu đàn hồi nào cũng nên hoạt động, nhưng nếu quá mạnh thì dây đàn hồi sẽ không cho phép cánh tay ném của cái máy ném chấp nhận một quả bóng nhựa từ khoang chứa. Đây có lẽ là một lỗi của tôi trong thiết kế đầu tiên này. Các đai kim loại sẽ được gắn vào một con ốc nhô ra khỏi phần màu xanh của khoang chứa. Điều này sẽ hoạt động như một trọng lượng đối trọng khi một quả bóng nhựa được đưa vào cốc ném mỗi chu kỳ. Bi nhựa ½ inch có thể được mua từ amazon. Chúng hơi đắt một chút nhưng hoạt động rất tốt. Ngoài ra, tôi đã đính kèm các tệp cho bi lăn tách rời có thể được in bằng cách sử dụng cài đặt eSlicer 0. 07 ULTRADETAIL. Một khối giữ hai nửa tách rời lại với nhau. Đây là một lựa chọn không hoàn hảo nhưng là một lựa chọn có thể hoạt động. Một cuốn sách nhỏ được bao gồm. Thật không may, có những lỗi và cách tôi có thể cải thiện nó. Tuy nhiên, tôi tin rằng nó có thể phục vụ trong việc trình bày dự án đầu tiên này. Các dự án khác sẽ có những cuốn sách nhỏ tốt hơn và bất kỳ đề xuất nào về cách đạt được điều này sẽ được đánh giá cao. Đến bất kỳ ai quan tâm đến dự án, tôi cảm ơn bạn vì thời gian của bạn và bất kỳ gợi ý hoặc phản hồi nào bạn có thể cung cấp. Có những nguy hiểm liên quan đến dự án này như nguy cơ nghẹn và các bộ phận chuyển động có thể gây chấn thương hoặc ít nhất là khó chịu. Một lần nữa, tôi không thể đảm bảo sự an toàn và chức năng đúng đắn của dự án nếu bạn quyết định xây dựng nó. Tôi phát hành các tệp như một cách để đưa một ý tưởng của tôi ra công chúng và không phải để khuyến khích bạn thực sự in và xây dựng chiếc máy ném lặp lại. Nó giống như một lý thuyết mà một số người sẽ trình bày trong một cuốn sách hoặc bài báo và tôi đơn giản không có kỹ năng trong việc viết lách để thực hiện một công việc như vậy. Nhiều khối được sử dụng trong dự án này cũng được sử dụng trong các cơ chế khác mà tôi đang phát triển. Ví dụ về những điều này là một cần cẩu có khả năng tải lên đến 5 pound, một bàn tensegrity, máy trộn và những cái khác.
